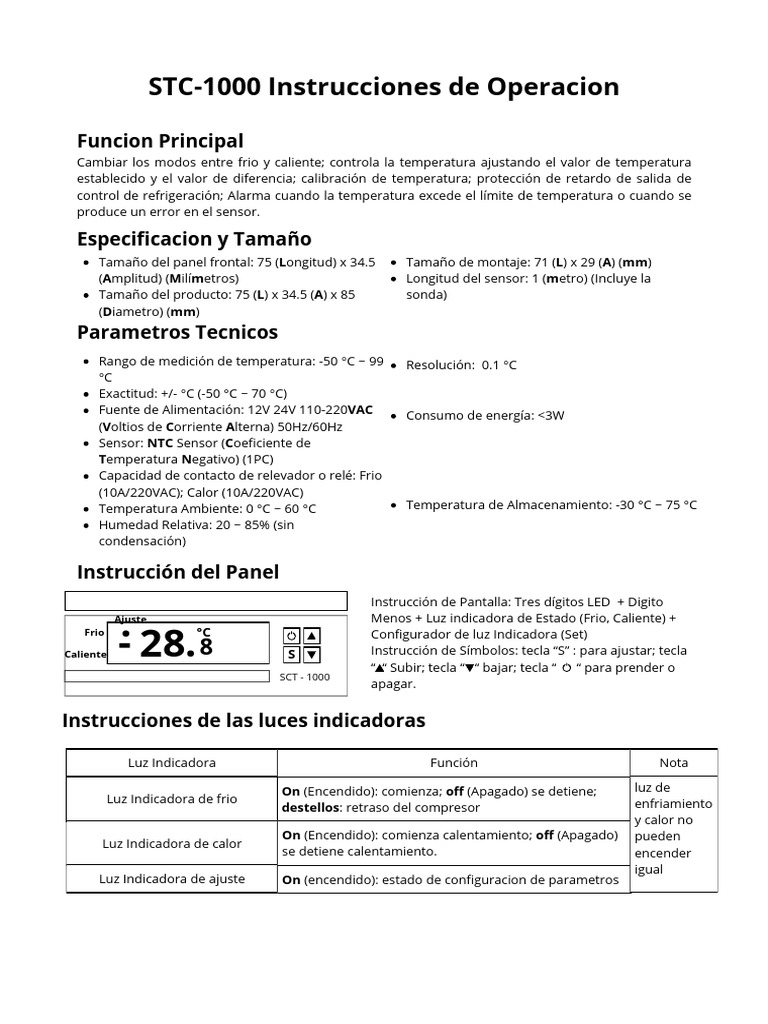

STC-1000 Instrucciones de Operacion
Funcion Principal
Cambiar los modos entre frio y caliente; controla la temperatura ajustando el valor de temperatura
establecido y el valor de diferencia; calibración de temperatura; protección de retardo de salida de
control de refrigeración; Alarma cuando la temperatura excede el límite de temperatura o cuando se
produce un error en el sensor.
Especificacion y Tamaño
Tamaño del panel frontal: 75 (Longitud) x 34.5 Tamaño de montaje: 71 (L) x 29 (A) (mm)
(Amplitud) (Milímetros) Longitud del sensor: 1 (metro) (Incluye la
Tamaño del producto: 75 (L) x 34.5 (A) x 85 sonda)
(Diametro) (mm)
Parametros Tecnicos
Rango de medición de temperatura: -50 °C ~ 99 Resolución: 0.1 °C
°C
Exactitud: +/- °C (-50 °C ~ 70 °C)
Fuente de Alimentación: 12V 24V 110-220VAC Consumo de energía: <3W
(Voltios de Corriente Alterna) 50Hz/60Hz
Sensor: NTC Sensor (Coeficiente de
Temperatura Negativo) (1PC)
Capacidad de contacto de relevador o relé: Frio
(10A/220VAC); Calor (10A/220VAC)
Temperatura Ambiente: 0 °C ~ 60 °C Temperatura de Almacenamiento: -30 °C ~ 75 °C
Humedad Relativa: 20 ~ 85% (sin
condensación)
Instrucción del Panel
Instrucción de Pantalla: Tres dígitos LED + Digito
.
Ajuste Menos + Luz indicadora de Estado (Frio, Caliente) +
- 28. 8
Frio °C Configurador de luz Indicadora (Set)
Caliente S Instrucción de Símbolos: tecla “S” : para ajustar; tecla
“ “ Subir; tecla “ “ bajar; tecla “ “ para prender o
SCT - 1000
apagar.
Instrucciones de las luces indicadoras
Luz Indicadora Función Nota
On (Encendido): comienza; off (Apagado) se detiene; luz de
Luz Indicadora de frio enfriamiento
destellos: retraso del compresor
y calor no
On (Encendido): comienza calentamiento; off (Apagado) pueden
Luz Indicadora de calor
se detiene calentamiento. encender
igual
Luz Indicadora de ajuste On (encendido): estado de configuracion de parametros
pagina 1
Instrucciones de los botones de operacion
1. Manera de revisar el parámetro: bajo el nivel de trabajo normal, presiona “ “ muestra el valor de
ajuste de temperatura; presiona “ “ muestra el valor de diferencia.
2. Manera de colocar el parámetro: bajo el nivel de trabajo normal, presiona “S” por 3 segundos o mas
para iniciar los parámetros de modificación, y la luz indicadora de ajuste encendida, la pantalla
muestra el primer código del menú “F1”. presiona las teclas “ “ o “ “ para ajustar la subida o la bajada
y mostrar el menú “iem” además sus opciones. presiona la tecla “S” para mostrar el valor del
parámetro del menú actual. Presiona ambas teclas “S” juntas “ “ o “ “ simultáneamente para escoger y
ajustar el valor del parámetro y regresar a mostrar el valor normal de la temperatura. si no se realiza
una operación clave en 10 segundos, el sistema no guardara el parámetro modificado y la pantalla
regresara a mostrar la temperatura normal.
3. Restaurar datos del sistema: cuando esta electrificada, el sistema se revisara a si mismo y la pantalla
mostrara “ER” si sales un error, presiona cualquier tecla en ese momento, y esto restaurara por si
mismo el valor y entrara en modo normal de trabajo. se sugiere reiniciar el valor del parámetro sobre
tales condiciones.
Instrucciones de operacion
Bajo el estado de funcionamiento normal del controlador, presione y mantenga la tecla “ “ por 3
segundos para apagar el controlador; bajo el modo de “apagado”, presione y mantenga la tecla “ “
por un segundo para encender el controlador.
Bajo el estado de funcionamiento normal del controlador, La pantalla muestra el valor de
temperatura de medición actual; tambien el controlador puede cambiar el modo de trabajo entre
calentar y enfriar.
El controlador inicia la refrigeración con la luz indicadora de frío encendida cuando el valor de
temperatura medido es > a el valor establecido de temperatura + el valor de diferencia, y el relé de
refrigeración está conectado; Si la luz indicadora "frío" parpadea, indica que el equipo de refrigeración
está en estado de protección de retardo del compresor. cuando el valor de temperatura de medición
< a el valor establecido de temperatura, la luz indicadora de frío se enciende y el relé de refrigeración
se desconecta.
El sistema comienza a calentar cuando el valor de temperatura medido es < a el valor de diferencia de
temperatura establecido y la luz indicadora de "calor" está encendida, el relé de calor se conecta;
cuando la temperatura de medición es > a la temperatura establecida del valor, la luz indicadora de
"calor" está apagada y el relé de calor se desconecta.
Instrucciones del Menu
Codigo Función Establecer rango Por defecto Nota
F1 Valor establecido de temperatura -50.0~99.9 °C 10.0°C
F2 Valor establecido de diferencia 0.3~10.0 °C 0.5°C
F3 Tiempo de retardo del compresor 1~10 min 3 min
F4 Valor de calibración de temperatura -10.0 °C~10.0°C 0°C
Descripción de Error
Suena la alarma cuando se produce un error en el sensor: el controlador activa el modo de alarma de
error del sensor cuando el sensor tiene un circuito abierto o un cortocircuito, todo el estado de
funcionamiento se cierra con las alarmas sonoras y el tubo nixie muestra "EE", presione cualquier tecla
para cancelar el sonido de la alarma, el sistema volverá a mostrar la temperatura normal cuando se
elimine el error y la falla.
Pagina 2
Suena la alarma cuando la temperatura de medición excede el rango de medición de temperatura: el
controlador activa la función de alarma de error cuando la temperatura de medición excede el rango
de medición de temperatura, todo el estado de funcionamiento se cierra con las alarmas sonoras y el
tubo nixie muestra "HH", presione cualquier tecla para cancelar el sonido de la alarma, el sistema
vuelve a mostrar el modo de trabajo normal cuando la temperatura vuelve al rango de medición
normal.
Norma de Seguridad
Peligro:
1. Distinga estrictamente entre sí el cable de bajada del sensor, el cable de alimentación y la interfaz
del relé de salida, y prohíba conexiones incorrectas o sobrecargar el relé.
2. Peligros: prohibido conectar las terminales de los cables sin cortar la electricidad.
Advertencia:
Prohibido el uso de la máquina en ambientes excesivamente húmedos, con altas temperaturas, fuertes
interferencias electromagnéticas o corrosión fuerte.
Aviso:
1. La fuente de alimentación debe ajustarse al valor de voltaje indicado en las instrucciones.
2. Para evitar interferencias, el cable de bajada del sensor y el cable de alimentación deben
mantenerse a una distancia adecuada.
Diagrama de cableado
10A/220VAC
10A/220VAC
1 2 3 4 5 6 7 8
Fuente de alimentación Sensor Enfriamiento Calentamiento
12V 24V
110-220VAC
50Hz/60Hz
Pagina 3 V1. 0
