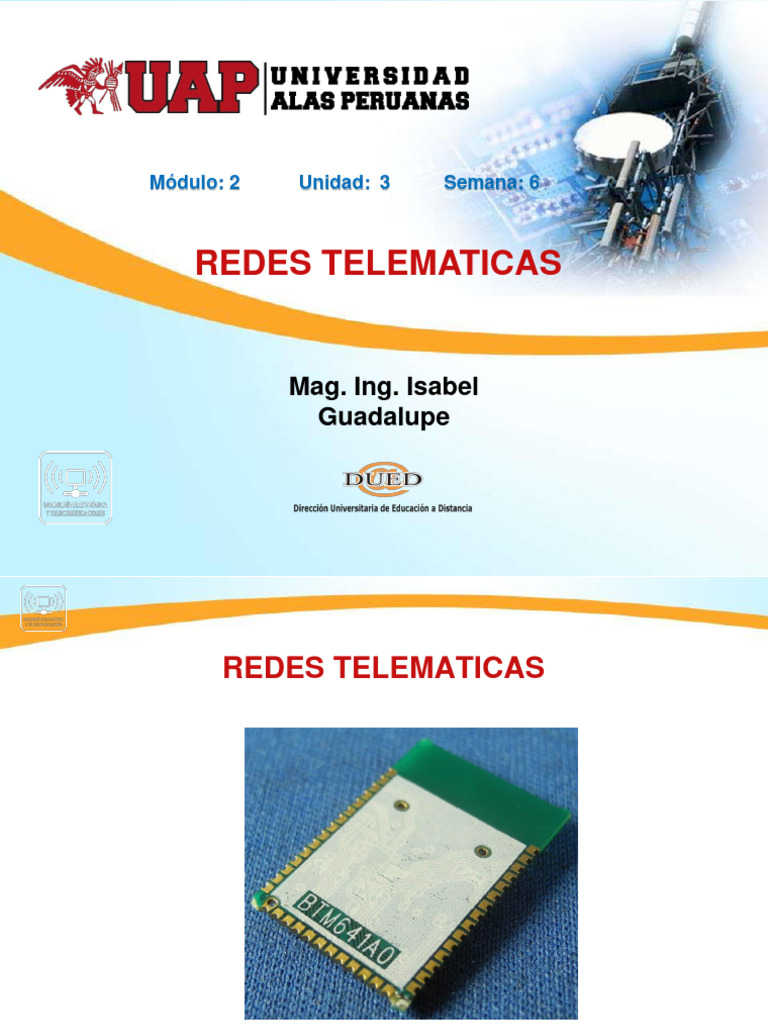

Módulo: 2 Unidad: 3 Semana: 6

REDES TELEMATICAS

Mag. Ing. Isabel

Guadalupe
REDES TELEMATICAS

2
 Redes LAN y protocolos

Red IEEE
802.11 – WIFI
MAC 802.11
OFDM
Red Bluetooth
Protocolo TCP/IP.
Direccionamiento
Subnetting
VLSM
Protocolo: RIP, OSPF

3
RED IEEE

4
Modelo para transmitir tramas

5
 Función: Disciplina de línea

Controla establecimiento de enlace y derecho de

dispositivo a transmitir en momento apropiado.

Sondeo / reconocimiento (ENQ / ACK)

Sondeo / selección

6
 ENQ/ACK

Entre pares en enlace dedicado punto a punto.

Coordina que dispositivo es emisor y si receptor
esta listo o no.

7
 Sondeo /selección

Primario – secundario, multipunto. Primario

identifica a secundario por direcciones únicas;
sabe si receptor esta listo o no.
Usan mismo canal de transmisión, intercambios
a través de primario.

8
 Selección

Si primario envía datos, dice a secundario que

los reciba.
Dato va por medio, secundario verifica que es su
dirección para leer.

9
 Sondeo

Primario pregunta a secundarios en orden si

desean enviar.

10
 Función: Control de flujo

Determina cantidad de datos enviados antes de

reconocimiento.
Flujo de datos no debe desbordar al receptor.

Parada – espera
Ventana deslizante.

11
 Parada y espera

Emisor espera ACK luego de cada trama, para

enviar la siguiente.
Sencillo.
Ineficiente: empeora si distancia es larga.

12
 Ventana deslizante

Emisor transmite hasta n-1 tramas antes de

requerir ACK.
Receptor avisa ACK con Nº de tramas, luego de
recibir algunas.
Tramas n-1 se reconocen/transmiten sin esperar
que ventana se llene.

4 5 6 7 0 1 2 3 4 5 6 7

Ventana

13
 Ventana del emisor

Ventana = n-1 tramas. Cuando envía tramas, se

reduce tamaño.
Al llegar ACK, ventana crece para contener Nº
tramas reconocidas.

Ventana del emisor: 7

0 1 2 3 4 5 6 7 0 1 2 3 4 5 6

Se mueve al Se mueve al
enviar una trama recibir un ACK
Dirección Dirección

14
 Ventana del emisor

Tamaño ventana =7, se envió trama 0 a 5, recibe

ACK 3, significa que recibió 3 tramas. Ventana
emisor se extiende para 3 tramas más.

Ventana del emisor: 7

0 1 2 3 4 5 6 7 0 1 2 3 4 5 6

Se mueve
6 tramas
Se mueve
3 tramas

15
 Ventana del receptor

Receptor = n-1 espacios para recibir tramas.

Cuando llegan tramas se reduce tamaño de
ventana.
Ventana tamaño = w, recibió 3 tramas sin ACK,
tiene w-3 espacios para recibir tramas.
Ventana del receptor: 7

0 1 2 3 4 5 6 7 0 1 2 3 4 5 6

Se mueve al Se mueve al
recibir una trama enviar un ACK
Dirección Dirección

16
 Ventana del receptor

Ventana tamaño = 7, llega (se reduce) 1 trama.

Si recibe de 0 a 4 tramas, queda espacio para 2
tramas.
Envía ACK 3, ventana crece n espacios, n = 3 –
ACK anterior
Ventana del emisor: 7

0 1 2 3 4 5 6 7 0 1 2 3 4 5 6

Se mueve
5 tramas
Se mueve
2 tramas

17
 Ejemplo

0 1 2 3 4 5 6 7 0 1 2 3 4 0 1 2 3 4 5 6 7 0 1 2 3 4
Datos 0
0 1 2 3 4 5 6 7 0 1 2 3 4 0 1 2 3 4 5 6 7 0 1 2 3 4
Datos 1
0 1 2 3 4 5 6 7 0 1 2 3 4 0 1 2 3 4 5 6 7 0 1 2 3 4
ACK 2
0 1 2 3 4 5 6 7 0 1 2 3 4 0 1 2 3 4 5 6 7 0 1 2 3 4
Datos 2
0 1 2 3 4 5 6 7 0 1 2 3 4 0 1 2 3 4 5 6 7 0 1 2 3 4
ACK 3
0 1 2 3 4 5 6 7 0 1 2 3 4 0 1 2 3 4 5 6 7 0 1 2 3 4
Datos 3
0 1 2 3 4 5 6 7 0 1 2 3 4 0 1 2 3 4 5 6 7 0 1 2 3 4
Datos 4
0 1 2 3 4 5 6 7 0 1 2 3 4 0 1 2 3 4 5 6 7 0 1 2 3 4
Datos 5
0 1 2 3 4 5 6 7 0 1 2 3 4 0 1 2 3 4 5 6 7 0 1 2 3 4
ACK 6
0 1 2 3 4 5 6 7 0 1 2 3 4 0 1 2 3 4 5 6 7 0 1 2 3 4
18
 Función: Control de errores

Métodos detección, corrección de errores y

retransmisión.
ARQ, repetición automática, detecta error solicita
retransmisión.
Receptor no reconoce /perdió trama, solicita
retransmisión.
Se combina con control de flujo parada - espera
y ventana deslizante en dos variantes: vuelta
atrás y rechazo selectivo.

19
 Parada y espera con ARQ
Parada y espera con retransmisión de trama
perdida o dañada.
Guardar copia de última trama hasta recibir ACK
Identificar tramas de datos y ACK
Devolver NAK si hay error, pide retransmisión de última
trama.
Temporizador en emisor: tiempo entre trama enviada y
reconocida.

20
 Trama perdida

Trama de datos perdida y Reconocimiento

perdido.

21
 Ventana deslizante con ARQ

Protocolos: vuelta a atrás con ARQ y rechazo

selectivo con ARQ.

Mantener copias de tramas hasta que sean

reconocidas
Receptor devuelve NAK si hay error, para
retransmisión. Numeradas (NAK: Nº trama dañada,
ACK: Nº trama esperada)
Temporizar para casos de pérdidas de ACK.

22
 Vuelta atrás con ARQ

Si trama pérdida / errada, se retransmiten tramas

enviadas desde último ACK.

23
Trama perdida o Reconocimiento perdido

24
 Rechazo selectivo con ARQ

Retransmite trama con error o perdida. Receptor

reordena tramas.

Lógica de ordenamiento de tramas en receptor

Buscador en emisor.
Buffer en receptor para manipulación de tramas
Referencia trama dañada o perdida en ACK y NAK
Tamaño de ventana menor o igual a (n +1) / 2
(eficiente)

25
Tramas dañadas

26
Tramas y reconocimiento perdidos
Trama de datos. Se aceptan en desorden, pero
no se reconocen.
Receptor reconoce omisión de trama. Si última
trama enviada se pierde, receptor no indica
nada, emisor asume que reconocimiento se
perdió y reenvía trama.
Reconocimiento. Similar a vuelta atrás con ARQ.
Si emisor esta en límite tamaño de ventana
activa temporizador, mientras que trabaja,
emisor reenvía tramas no reconocidas. Receptor
reconoce duplicado y los elimina.

27
 Vuelta atrás y rechazo selectivo

Vuelta atrás Rechazo selectivo

Complejo, por algoritmos de

Sencillo de implementar ordenamiento, lógica de selección
de trama
Caro por la implementación de la
Barato en su implementación
complejidad de proceso

Se utiliza generalmente No se usa a menudo

28
Protocolos de enlace de datos: Conceptos
Protocolo: conjunto de reglas para implementar
un nivel del modelo OSI.

Protocolos de enlace de datos: controla flujo de

datos entre estaciones, gestiona canal físico de
comunicación

Dos grupos:
– Asíncrono, flujo de bits en forma independiente
– Síncrono, flujo total de bits y segmenta en partes
iguales.

29
 Gestión del Canal
Establece enlace:
acuerda condición
para intercambio de
datos previo a
establecimiento de
conexión.
Transfiere información:
intercambia datos,
comprueba errores,
envía reconocimientos.
Finaliza enlace:
renuncia a control del
canal.
30
 Protocolos asíncronos
Xmódem Ymódem Zmódem Blast Kermit
1979 transfiere Similar a Característ transmisión Más usado,
archivos por Xmódem. icas de asíncrona similar a
comunicación Xmódem y bloqueado Xmódem
telefónica. Ymódem emisor espera
NAK
Emisor espera Datos: 1024 Más potente Envía caracter
ACK por 1 periodo bytes. Usa 2 que Xmódem. control como
sino retransmite, si señales para dúplex, ventana texto, en RX lo
recibe NAK reenvía fin de TX deslizante separa
TX inicia NAK del CRC–16 para
RX a emisor. corregir
errores.
Half dúplex, parada Envía muchos
y espera con ARQ. archivos a la
Trama 132 bytes vez

31
 Protocolo síncrono

Orientados al carácter / byte Orientados a bit

Toman paquete o trama como bits
Toma paquete / trama como
individuales, reconoce significado
caracteres.
por posición.
Caracteres de control tienen Bits de control es 1 ó varios,
codificación conocida. depende del patrón.
No tan eficientes como los Fácil de comprender e instalar.
orientados al bit. Actualmente ya no Control en flujo de datos: palabras
se usan mucho. clave ASCII, EBCDIC
Caracteres multibit tienen Información se empaqueta en
información sobre la línea, control tramas más cortas, hace más
de flujo, control de errores. transparente para protocolos.
Primero SDLC de IBM, originó
HDLC de ISO. Protocolos actuales
Más conocido es BSC. basados en HDLC, ISDN BRI/PRI,
LAP, LAPD, LAPX, Frame Relay,
PPP, etc. 32
Comunicación síncrona binaria BSC
BSC - BINARY SYNCHRONOUS HDLC - HIGH LEVEL DATA
CONTROL LINK CONTROL
Orientado al carácter, 1960 usado
Orientado a bit, 1973, de ISO
por IBM.
Enlaces punto a punto o
Enlaces punto a punto o multipunto.
multipunto
Transmisión half dúplex, con control
parada y espera con ARQ y Transmisión semidúplex y dúplex
corrección de errores.
Utiliza caracteres de control. Divide
Se clasifican según su modo de
en tramas: control y datos, incluye
estación, configuración y modo de
cabecera de comprobación de bloque
respuesta
y control de trama.

Requiere codificación de caracter Circuitos dedicados o conmutados

No dependiente de topologías
Tramas de longitud variable 33
No sensible al código de datos
Tipos de estaciones y Estados lógicos
Tipos de estaciones
Primaria Secundaria Combinada
Esclava de primaria,
Controla enlace de datos, Transmite/ recibe
envía respuesta a
transmite órdenes a órdenes y respuestas de
ordenes de primaria. No
secundaria otra estación combinada
controla enlace.

Estados lógicos
Transferencia de
Desconexión lógica Inicialización
información
Permite TX/RX datos de
Estación está prohibida Específico de cada
usuario entre estación
de transmitir o recibir fabricante, está fuera de
primaria, secundaria y
información HDLC
combinada.

34
 Configuraciones

Desbalanceada Simétrica Balanceada

Cada dispositivo físico
tiene dos estaciones
lógicas, una primaria y
Maestro – esclavo, un otra secundaria. Dispositivos
dispositivo es primario Conexión de combinados, en
y resto secundarios. dispositivos lógicos es topología punto a
Suele ser multipunto. con homólogos de punto. No puede
Son punto a punto si dispositivo remoto, manejar multipunto
hay 2 dispositivos tienen enlaces balanceado
diferentes. Control se
desplaza entre dos
dispositivos físicos

Define la relación entre los dispositivos hardware.

35
 Modos de comunicación
Modo de respuesta Modo de respuesta Modo balanceado
normal asíncrono asíncrono
ABM, usa
NMR, relación ARM, secundario
dispositivos
primario secundario; puede enviar combinados, todos
primario debe dar transmisión sin
tienen derecho de
permiso a permiso del
uso del enlace,
secundario para primario, cuando
pueden iniciar
transmitir. enlace esta libre.
transmisión.

Relación entre dos dispositivos que intervienen en una

transacción de información. Define quién controla el enlace

36
WIFI 802.11

37
 WIFI 802.11

Ad-Hoc: un nodo se comunica con otro

directamente, sin coordinación. Para transmisión
entre nodos inalámbricos, no resuelve problema
de extender LAN cableada.
AP: coordina transmisión entre nodos
inalámbricos, vincula red inalámbrica con red
cableada, porque el AP actúa como bridge entre
2 redes. Permite roaming entre distintos AP.

38
MAC 802.11

39
Componentes de tramas MAC

Cabecera MAC: control, duración,

direccionamiento y control de secuencia.
Cuerpo de longitud variable, información
específica del tipo de trama.
Secuencia checksum (FCS) con código de
redundancia CRC de 32 bits.

40
 Clases de tramas MAC

Tramas de datos

Tramas de control: ACKs, multiacceso RTS y

CTS, libres de contención

Tramas de gestión: servicios de distribución,

servicio de Asociación, tramas de Beacon,
tramas TIM, tráfico pendiente en punto de
acceso.

41
 OFDM

Técnica de modulación que usa múltiples

portadoras ortogonales sobrepuestas.
Transforma un canal en un conjunto paralelo de
subcanales.
Transmite señales de banda ancha sobre
canales inalámbricos:
Audio digital DAB (Digital Audio Broadcasting)
Televisión digital DVB-T (Digital Video Broadcasting
Terrestrial) e ISDB-T (Integrated Service of Digital
Broadcasting Terrestrial)
WI-FI y WI-MAX en redes inalámbricas

42
RED BLUETOOTH

43
 Bluetooth

Redes inalámbricas de Área Personal (WPAN)

Transmite voz y datos entre diferentes
dispositivos vía enlace de 2,4 GHz.
Facilita comunicaciones entre equipos móviles y
fijos.
Eliminar cables y conectores dispositivos.
Crea pequeñas redes inalámbricas.
Sincroniza equipos personales.

44
 Clases de dispositivos

De acuerdo a potencia de transmisión:

Clase 1
Clase 2
Clase 3

45
PROTOCOLO TCP/IP

46
 TCP/IP estándar abierto

Funciones:

• Direccionamiento

• Subnetting

• VLSM

• Protocolo: RIP, OSPF

47
 Direccionamiento

Dirección de 32 bits, identifica terminal y red.

NIC asigna direcciones IP.
cuatro formatos para dirección IP, depende del
tamaño de red: de Clase A a Clase D

48
 Subnetting

Dividir tráfico de red en varios segmentos, para

reducir tráfico o por seguridad.
Considerar:
• Número de usuarios por red y número de
redes necesarias.
• Por cada red creada se pierden 2 números IP,
una para broadcast y otra para identificar red
• Bits necesarios para número de hosts por red:
2 ^ X – 2 >= Y

49
 VLSM

Máscara de subred de longitud variable mejora

eficiencia de direccionamiento.
Identifica cantidad total de hosts en subredes
Asigna igual cantidad de direcciones para cada
subred.

50
 Protocolo RIP y OSPF

• RIP: protocolo de enrutamiento de vector

distancia, simple comparado con protocolo
OSPF, IS-IS o BGP. Es abierto. busca camino
óptimo por conteo de saltos. No tiene en
cuenta ancho de banda o congestión del
enlace.
• OSPF: protocolo de enrutamiento de estado
de enlace. utiliza concepto de áreas para
escalabilidad. La métrica OSPF se define
valor arbitrario llamado costo.

51
GRACIAS

52
