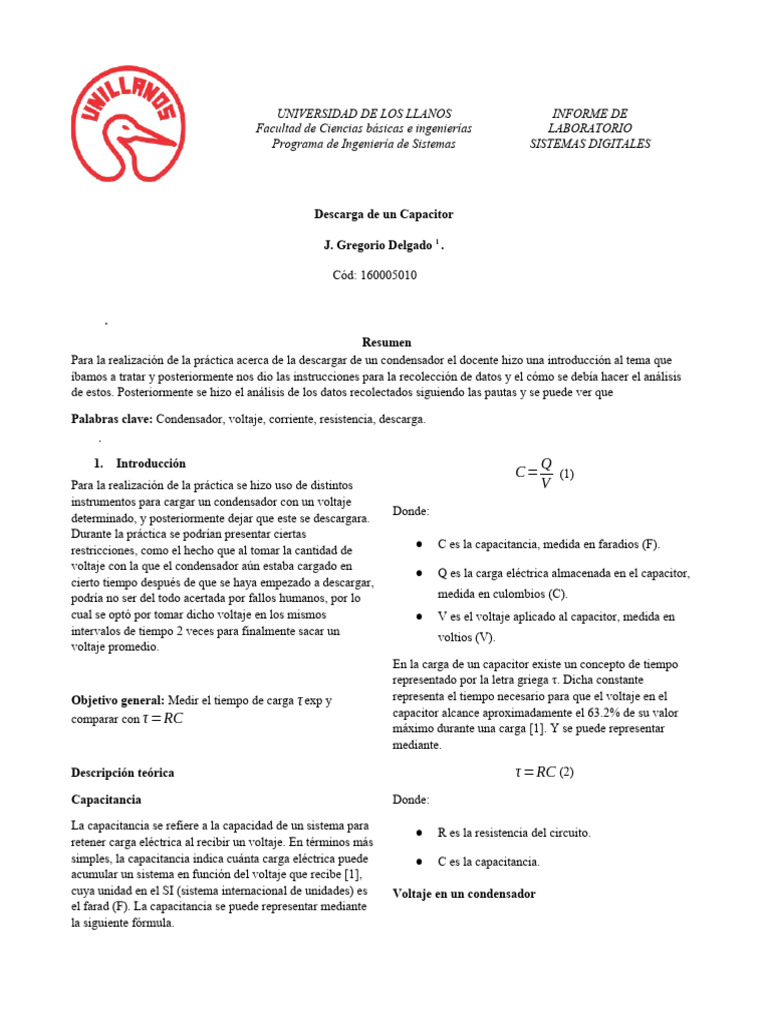

UNIVERSIDAD DE LOS LLANOS INFORME DE

Facultad de Ciencias básicas e ingenierías LABORATORIO

Programa de Ingeniería de Sistemas SISTEMAS DIGITALES

Descarga de un Capacitor

J. Gregorio Delgado 1 .

Cód: 160005010

Resumen
Para la realización de la práctica acerca de la descargar de un condensador el docente hizo una introducción al tema que
íbamos a tratar y posteriormente nos dio las instrucciones para la recolección de datos y el cómo se debía hacer el análisis
de estos. Posteriormente se hizo el análisis de los datos recolectados siguiendo las pautas y se puede ver que

Palabras clave: Condensador, voltaje, corriente, resistencia, descarga.

1. Introducción
Para la realización de la práctica se hizo uso de distintos
instrumentos para cargar un condensador con un voltaje
determinado, y posteriormente dejar que este se descargara.
Durante la práctica se podrían presentar ciertas
restricciones, como el hecho que al tomar la cantidad de
voltaje con la que el condensador aún estaba cargado en
cierto tiempo después de que se haya empezado a descargar,
podría no ser del todo acertada por fallos humanos, por lo
cual se optó por tomar dicho voltaje en los mismos
intervalos de tiempo 2 veces para finalmente sacar un
voltaje promedio.
Objetivo general: Medir el tiempo de carga τ exp y
comparar con τ =RC
Q
C= (1)
V
Donde:
● C es la capacitancia, medida en faradios (F).
● Q es la carga eléctrica almacenada en el capacitor,
medida en culombios (C).
● V es el voltaje aplicado al capacitor, medida en
voltios (V).
En la carga de un capacitor existe un concepto de tiempo
representado por la letra griega τ. Dicha constante
representa el tiempo necesario para que el voltaje en el
capacitor alcance aproximadamente el 63.2% de su valor
máximo durante una carga [1]. Y se puede representar
mediante.

Descripción teórica τ =RC (2)

Capacitancia Donde:

La capacitancia se refiere a la capacidad de un sistema para

● R es la resistencia del circuito.
retener carga eléctrica al recibir un voltaje. En términos más
simples, la capacitancia indica cuánta carga eléctrica puede ● C es la capacitancia.
acumular un sistema en función del voltaje que recibe [1],
cuya unidad en el SI (sistema internacional de unidades) es Voltaje en un condensador
el farad (F). La capacitancia se puede representar mediante
la siguiente fórmula.
 DILATACIÓN TERMICA
Claudia Patricia Negrete Varela, Ana María Petro Villalba
El voltaje en un condensador, en un circuito de corriente
continua, está determinado por la cantidad de carga
almacenada en el condensador y su capacitancia. Cuando se
aplica una diferencia de potencial (voltaje) a través de un
condensador, este comienza a acumular carga eléctrica en
sus placas. Y se puede representar mediante:
Q
Vc= (3)
C Objetivos específicos
Donde:
● Q es la carga almacenada en el condensador.
● C es su capacitancia.
Ley de Descarga de Capacitores
Cuando un capacitor se descarga a través de un resistor en
un circuito RC, la corriente que fluye a través del resistor en
función del tiempo se puede modelar utilizando la Ley de
Descarga de Capacitores, que establece que la corriente en
el circuito es proporcional al voltaje inicial Vo a través del
capacitor y disminuye exponencialmente con el tiempo, con
una constante de tiempo τ [4].
−t
−Vo τ
I= ∗e (4)
R
Estado del arte
El proceso de carga de capacitores se basa en los principios
fundamentales de la física eléctrica, donde la acumulación
de carga en las placas del capacitor se produce al aplicar
una diferencia de potencial, según la Ley de Coulomb [3].
Esta relación entre carga y voltaje se describe por la
capacitancia del capacitor, medida en faradios [2].
Existen distintos métodos para cargar un capacitor,
adaptados a diversas aplicaciones. La carga directa se
emplea para almacenar energía temporalmente en circuitos
electrónicos, mientras que la carga a través de una
resistencia en serie se utiliza para limitar la corriente de
carga y proteger el capacitor [3].
2
Y también se han desarrollado nuevos materiales y
tecnologías para condensadores con características
mejoradas, como mayor densidad de energía, mayor vida
útil y tiempos de respuesta más rápidos. Esto ha impulsado
avances en áreas como el almacenamiento de energía y la
electrónica portátil [2]
● Hacer el montaje del circuito.
● Medir el tiempo que tarda el condensador en
descargarse.
● Calcular el tiempo (τ).
● Hallar el voltaje y la corriente promedio del
capacitor en unos intervalos de tiempo.
● de las constantes
−t
V ( t )=V 0∗e τ , τ =RC
Donde:
V (t ): Este término representa el voltaje a través del
capacitor en un momento dado t.
V 0: Este es el voltaje inicial a través del capacitor, es decir,
el voltaje en t = 0, cuando se aplica una fuente de voltaje al
circuito.
e : Es la base del logaritmo natural, aproximadamente igual
a 2.7182.
t: Es el tiempo transcurrido desde el inicio del proceso.
τ : Es la constante de tiempo del circuito RC. La constante
de tiempo τ se calcula como el producto de la (R) y la
capacitancia (C) del circuito( τ =RC ).
La fórmula
−t
V ( t )=V 0∗e τ , τ =RC
nos dice que el voltaje a través del capacitor disminuye 0.000021
exponencialmente con el tiempo. A medida que el tiempo t 5 7.85 8.45 8.15 470kΩ 27659574
−t
aumenta, el término 10 7.2 7.76 7.48
e τ disminuye, lo que significa que el
15 6.6 7.14 6.87
voltaje V (t )también disminuye. La constante de tiempo τ
20 6.1 6.5 6.3
determina qué tan rápidamente disminuye el voltaje. Si τ es
25 5.6 6.02 5.81
grande, el voltaje disminuirá lentamente. Por otro lado, si τ
es pequeño, el voltaje disminuirá más rápidamente. 30 5.1 5.5 5.3
35 4.7 5.12 4.91
Esta fórmula es útil en electrónica para predecir cómo
40 4.35 4.63 4.49
cambia el voltaje a través de un capacitor en un circuito RC
dado un cierto tiempo después de que se aplica un voltaje 45 4.02 4.26 4.14
inicial. 50 3.71 3.84 3.775
55 3.62 3.75 3.685
60 3.3 3.4 3.35
1. Aplicación de los resultados experimentales
para calcular variables desconocidas
Descripción de variables.
Cálculo de la corriente: Directas:
V
I= Tiempo de descarga: Tiempo que tarda el capacitor en
R descargarse completamente.
10 v
I= Voltaje: la diferencia de potencial que es almacenada en el
470000 Ω
dispositivo electrónico, que disminuye al pasar el tiempo
I =2.12E-5 A desconectado de la fuente de poder.

Indirectas:
Cálculo de tau:
Corriente: La corriente eléctrica se refiere al flujo de carga
τ =RC eléctrica a través de un material conductor. Este
τ =470 k Ω∗100 μF movimiento de partículas se inicia cuando se aplica
una tensión externa (como una batería) en los extremos del
τ (s) =47 s conductor.
τ (min )=0.78 Cálculo de incertidumbres

Para la intensidad, donde

TABLA DE DATOS CON UNIDADES E V

I=
R
INCERTIDUMBRES
y Δ V es la incertidumbre del multímetro

∂I
V1 V2 Vprom Δ I= ΔV
∂V
t(s) (±0,001V) (±0,001V) (±0,001V) Corriente máxima
0 9.01 9.01 9.01 R I = v/r
 DILATACIÓN TERMICA
Claudia Patricia Negrete Varela, Ana María Petro Villalba

1
Δ I= ΔV
R
1
Δ I= 3
( 0.008 V )
470 x 10 Ω
−8
Δ I =± 1.70212766 ×10 A
Obteniendo como resultado una incertidumbre de
−8
± 1.70212766 x 10 A en la intensidad

Descripción fenomenológica de los resultados:

En el laboratorio pudimos observar que el capacitor pasado

los 60 segundos (tau calculado) este sigue cargado, es por
ello que encontramos una discrepancia respecto a la teoría y
tuvimos que dejarlo mucho más tiempo hasta que el voltaje
disminuyera por completo. Por otro lado, la velocidad de
descarga decrecía con el tiempo.

Conclusiones

ANEXO

Bibliografía.
[1] ARTURO, R. G. CONDENSADORES Y
CAPACITANCIA.
[2] Schroeder, M. (2015). Capacitores de Película Delgada
para Aplicaciones de Almacenamiento de Energía. Revista
de Física Aplicada.

[3] Sadiku, M. (2009). Fundamentos de Circuitos

Eléctricos. McGraw-Hill.

[4] Dorf, R. C., & Svoboda, J. A. (2011). Introducción a la

ingeniería eléctrica (8a ed.). Cengage Learning Editores.
