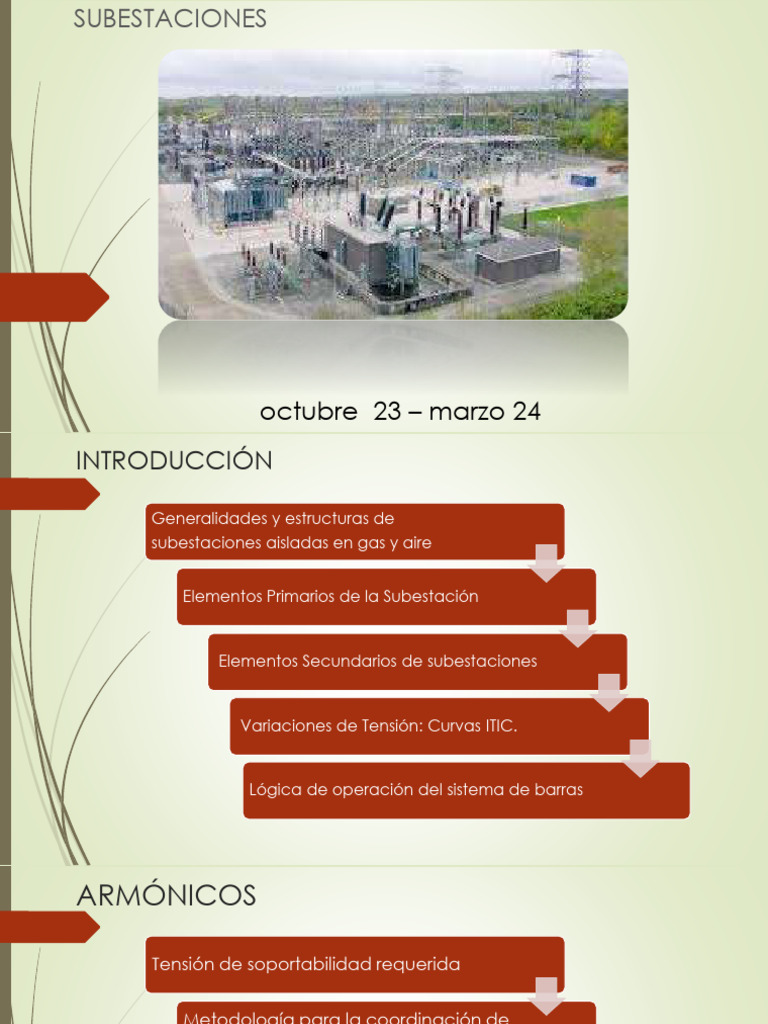

SUBESTACIONES

octubre 23 – marzo 24
INTRODUCCIÓN

Generalidades y estructuras de
subestaciones aisladas en gas y aire

Elementos Primarios de la Subestación

Elementos Secundarios de subestaciones

Variaciones de Tensión: Curvas ITIC.

Lógica de operación del sistema de barras

ARMÓNICOS

Tensión de soportabilidad requerida

Metodología para la coordinación de

aislamiento

Distancia de Seguridad

Aplicación práctica (Coordinación de

Aislamiento y Distancias de Seguridad)

Ejercicios/Taller/Laboratorio/Trabajo en
Clase
CALIDAD DE PRODUCTO
Introducción a la Norma IEC
61850.Transformadores de potencia

Interruptores, seccionadores

Transformadores de Instrumentos

Drenadores de Sobretensión

Ejercicios/Taller/Laboratorio/Trabajo en Clase
EFICIENCIA ENERGÉTICA

Fundamentos de Eficiencia Energética

Diagnóstico Energético.

Procedimiento para Realizar una

Auditoria Energética

Aplicación de Casos Prácticos

Ejercicios/Taller/Laboratorio/Trabajo en Clase
 BIBLIOGRAFÍA

Desarrollo de redes eléctricas y centros de transformación. Trashorras Montecelos, Jesús

(2013). Paraninfo

Instalaciones eléctricas de enlace y centros de transformación. Sanz Serrano, José Luis

(2009). Paraninfo

REGLAMENTO SOBRE CENTRALES ELÉCTRICAS, SUBESTACIONES Y CENTROS DE

TRANSFORMACIÓN (2014)

RCE: reglamento sobre centrales eléctricas, subestaciones y centros de Transformación.

Moreno Alfonso, N. (2010). Editorial Tébar Flores

Arcilla, J. Armónicos en sistemas eléctricos, (2016). Obtenido de

http://ingenieros.es/files/proyectos/Armonicos_en_sistemas_electricos.pdf

Sistemas de control en subestaciones de alta tensión del control convencional al control

numérico. Revista Ciencia e Ingeniería. 23(2), 2002. Contreras, C. A. (2002). Red Universidad
de Los Andes.
INTRODUCCIÓN
Qué es una Subestación S/E
 Es un nodo de un sistema eléctrico de potencia, en el cual la energía se
transforma a niveles de tensión para su transporte, distribución y consumo
con determinados requisitos de calidad de acuerdo a lo establecido en la
Norma Técnica de Calidad de los Servicios Eléctricos –NTCSE-
 Las subestaciones eléctricas son instalaciones encargadas de
realizar transformaciones de tensión, frecuencia, número de fases o
conexiones de dos o más circuitos.
 Las S/E se ubican cerca de las centrales generadoras, en la periferia de
las zonas de consumo o en el exterior e interior de los edificios. Por lo
general, las subestaciones de las ciudades están dentro de los
edificios para así ahorrar espacio y reducir la contaminación. En cambio,
las instalaciones al aire libre se sitúan a las afueras de los núcleos urbanos.
INTRODUCCIÓN
TIPOS DE S/E
 Existen varios tipos de subestaciones eléctricas, que
pueden variar en aspectos y características. Las
principales clasificaciones se basan en el nivel de
tensión, la funcionalidad, el área de servicio y el
funcionamiento.
 Los tipos de Subestaciones eléctricas se clasifican
dependiendo:
DEL TIPO DE TENSIÓN (A grandes rasgos, se pueden dividir en 3
grupos):
• Alta (69-130 KV/ 230-600 KV)
• Media (13.8 KV-34.5 KV)
• Baja (100V-1000V)


INTRODUCCIÓN
TIPOS DE S/E
Funcionalidad
 Al clasificarse por su funcionalidad, las subestaciones
eléctricas pueden identificarse dentro de las siguientes
categorías:
• Elevadoras: aumentan la tensión generada a niveles mucho
más altos para poder transportarla.
• Reductoras: contrarias a las anteriores, disminuyen la tensión
considerablemente para poder distribuirla.
• Reguladoras o estabilizadoras: mantienen el mismo nivel de
origen que circula en las líneas, ya sea de alta o media
tensión.
• Móviles: son útiles en casos de emergencia, cuando falla el
transformador de potencia.


INTRODUCCIÓN
TIPOS DE S/E
 Área de Servicio
En función al área de servicio las subestaciones eléctricas pueden identificarse dentro
de las siguientes categorías:
• Generación
 En esta función, el objetivo principal es conectarse a la red para incorporar la
energía producida por los diferentes centros de generación de un país. Se usan
para elevar la tensión e inyectarla en los sistemas de transmisión.
• Transporte (o transmisión)
 Otro rol de una subestación eléctrica es el de llevar la energía desde su punto
de generación hasta las áreas de consumo. De esta manera, actúan como
interconexión entre un número variable de líneas de la red. Funcionan como
nodos del sistema eléctrico, que conectan con generadoras, distribuidoras y
otras subestaciones de transmisión.
• Distribución
 Finalmente, las subestaciones eléctricas conectan las líneas de transporte de
energía con sus ramas de distribución. En este proceso, usan un menor nivel de
tensión para transportar la electricidad y distribuirla. Suelen estar ubicadas en las
ciudades y alimentan los sectores industriales, las ciudades y los hogares.


INTRODUCCIÓN
TIPOS DE S/E
 Aislamiento
 Finalmente, las subestaciones eléctricas se pueden clasificar por su
aislamiento. Pese a que no es común encontrar una subestación con
un solo tipo de aislamiento, las mismas son una mezcla de:
• Aire: son conocidas como las subestaciones convencionales.
• SF6: el gas de aislamiento SF6 (Hexafloruro de Azufre) es un medio de aislamiento superior al
aire y es ampliamente utilizado en la actualidad para equipos de alta tensión.
• Híbridas: son similares a las subestaciones de SF6, pero en este caso, los equipos de conexión
de cada circuito tienen una envoltura metálica, inmersa en SF6 de manera separada.


INTRODUCCIÓN
TIPOS DE S/E
 SEGÚN SU FUNCIÓN:
 De maniobra: destinada a la interconexión de dos o más circuitos
 Todas las líneas que concurren en la subestación a igual tensión
 Permite la formación de nudos en una red mallada
 Aumenta la fiabilidad del sistema

 De transformación pura: destinada a la transformación de tensión desde un nivel

superior a otro inferior
 Necesario presencia de uno o varios transformadores
 Niveles de transformación

 De transformación/maniobra: destinada a la transformación de tensión desde un nivel

superior a otro inferior, así como a la conexión entre circuitos del mismo nivel
 Uso frecuente
INTRODUCCIÓN
TIPOS DE S/E

• OTRAS CARACTERISTICAS A TOMAR EN CUENTA

• De transformación/cambio del número de fases: destinada a la alimentación de

redes con distinto número de fases:

Trifásica hexafásica
Trifásica monofásica (subestación de tracción)

• De rectificación:

Destinada a alimentar una red en corriente continua(subestación de tracción)

• De central:
Destinada a la transformación de tensión desde un nivel inferior a otro superior
(centrales eléctricas)
INTRODUCCIÓN
TIPOS DE S/E

OTRAS CARACTERISTICAS A TOMAR EN CUENTA

Según emplazamiento

De Exterior

Transformadores: suelen estar a la intemperie

De interior
Elementos protegidos frente a agentes atmosféricos
Distancias menores
Más caras

Blindadas
Aisladas en gas SF
Mínimo espacio requerido
Empleada en ciudades, zonas de alta contaminación
 INTRODUCCIÓN
S/E DEL SISTEMA NACIONAL INTERCONECTADO
 INTRODUCCIÓN
S/E DEL SISTEMA NACIONAL INTERCONECTADO
 Según el PLAN MAESTRO DE GENERACIÓN ELÉCTRICA 2013 – 2022 y PLAN MAESTRO DE ELECTRICIDAD en cuanto a capacidad de transformación y
equipamiento de maniobra, en el sistema de transmisión se cuenta con:

 El sistema de transmisión está conformado por 51 subestaciones fijas y 4 subestaciones móviles. Considerando las características del equipamiento de
transformación instalado, éstas pueden clasificarse de la manera siguiente:
 3 subestaciones con patios de 500 y 230 KV

 2 subestaciones con patios de 230 kV únicamente

 7 subestaciones con patios de 230, 138 y 69 kV

 5 subestaciones con patios de 230 y 138 kV

 5 subestaciones con patios de 230 y 69 kV

 2 subestaciones con patios de 138 kV únicamente

 23 subestaciones con patios 138 y 69 kV

 4 subestaciones con patios 138 kV y 22 o 13,8 kV

 Tres subestaciones móviles de 138/69 kV y una de 230/69 kV, mismas que permiten de manera temporal el suministro del servicio a empresas eléctricas de distribución.

 Los patios de maniobras de subestaciones de 500 y 230 kV disponen de un sistema de doble barra principal, lo que permite tener en la operación una alta confiabilidad y
capacidad de maniobra. A niveles de voltaje de 138 y 69 kV, de manera general, el equipo de maniobra en subestaciones se conecta a un sistema de barras principal-
transferencia, que permite realizar mantenimientos en bahías sin necesidad de hacer suspensiones del servicio.

 Los equipos de maniobras en subestaciones, de manera general, tienen aislamiento tipo convencional; y, en pocos casos, se tienen subestaciones compactas con
aislamiento en SF6.
 INTRODUCCIÓN
CARACTERISTICAS
 Una subestación eléctrica está compuesta por dispositivos capaces de
modificar los parámetros de la potencia eléctrica (tensión, corriente,
frecuencia, etc.) y son un medio de interconexión y despacho entre las
diferentes líneas de un sistema eléctrico.
 Seccionadores:
 Su misión consiste en aislar tramos de circuito de forma visible
para que se pueda trabajar sobre los mismos sin peligro.
 –Abren y cierran en vacío.
 –Deben soportar la intensidad nominal de forma permanente
y corrientes decorto circuito durante un tiempo determinado.
 Interruptores:
 Su misión consiste en abrir y cerrar el circuito en carga.
 –Deben soportar intensidades normales y de cortocircuitos, y ser
capaces de interrumpir estas últimas.
 –Disyuntores: Interruptores automáticos accionados mediante
relés.
 INTRODUCCIÓN
CARACTERISTICAS
 Una subestación eléctrica está compuesta por dispositivos capaces de
modificar los parámetros de la potencia eléctrica (tensión, corriente,
frecuencia, etc.) y son un medio de interconexión y despacho entre las
diferentes líneas de un sistema eléctrico.
 Aislamiento eléctrico
 Necesario distancias mínimas
 Fase-fase
 Fase-masa
 Fase-tierra
 Nivel de Aislamiento:
 Capacidad para soportar sobretensiones de origen
atmosférico,de maniobra y a frecuencia industrial. Definido por
los valores máximos que soporta entres ensayos normalizados:
 Onda de sobretensióna frecuencia industrial: 60 s.
 Onda de sobretensióntipo rayo: 1.2/50 µs
 Onda de sobretensióntipo maniobra: 250/2500 µs
INTRODUCCIÓN
TIPOS DE SUBESTACIONES
 1.- Subestaciones Eléctricas Elevadoras:
 las cuales permiten elevar la tensión que entregan los generadores de electricidad,
para facilitar la transmisión y la interconexion que se hace con el sistema nacional.
 2.- Subestaciones Eléctricas Reductoras:
 Estas subestaciones son las que reciben la tensión de la transmisión, que ha sido
elevada por la anterior y la reducen a un nivel, que permite entregar el servicio al
sistema de distribución, industrial o residencial según el caso, se manejan diferentes
niveles de tensión.
 3.- Subestaciones Eléctricas De Enlace:
 El mismo sistema de interconexion las hace necesarias para tener flexibilidad y
confiabilidad en el servicio, permite ejecutar maniobras de conexión y de apertura
de circuitos según las necesidades que requiera el servicio.

INTRODUCCIÓN
TIPOS DE SUBESTACIONES

 4.- Subestaciones Eléctricas En Anillo:

 se utilizan para interconectar otras subestaciones, generalmente en los
sistemas de distribución.
Subestaciones Radiales, son las que tiene un solo punto de alimentación,
no están interconectadas.
 5.- Subestaciones Eléctricas De Suicheo:
 como su nombre lo refiere se utiliza par realizar apertura y cierre de
circuitos, por lo general en las redes de distribución.

INTRODUCCIÓN
POR SU TECNOLOGÍA

• Aisladas en aire, exteriores e interiores

• exteriores tipo intemperie.
• interiores protegidas en espacios internos.
• Cerradas, con un blindaje especial.
INTRODUCCIÓN
FUNCIONES DE UNA S/E
 Explotación:
 Las subestaciones eléctricas tienen como meta el dirigir el flujo
de energía de una manera óptima, tanto desde el punto de
vista de pérdidas energéticas, como de la fiabilidad y seguridad
en el servicio.
 – Interconexión:
 Se encarga de la interconexión de las diferentes líneas que
forman una red eléctrica, de igual o diferente tensión, así como
también de la conexión de un generador a la red.
 – Seguridad:
 Del sistema eléctrico, en caso de falta.
INTRODUCCIÓN
ELEMENTOS CONSTITUTIVOS DE UNA S/E

• Transformador, elevador o reductor según el caso

Reja de protección
Cuchilla o seccionador desconectador
Dispersor de apartarrayos
Dispersor o red de tierras
Transformador de corriente
Transformador de potencial
Tablero de instrumentos
Ducto de ventilación
Descarga de aceite
Capacitores de acoplamiento
Filtros de línea
Barras y líneas de conexión
INTRODUCCIÓN
ACTIVIDAD EN CLASE

 Determinar las características de las subestaciones existentes en el SISTEMA

ELÉCTRICO ECUATORIANO
 Tipo de transformador o autotransformador (relación de transformación, conexión, nivel de
voltaje, ventilación)
 Estructura de la subestación
 Tipo de bahía (Bahía: Conjunto de equipos que se utilizan para conectar una línea de
transmisión, o un transformador, o un autotransformador, al barraje de una subestación, al
igual que los equipos que se utilizan para seccionar o acoplar barrajes, o para transferir la
carga de un barraje a otro.
 Ubicación
 Otros.
 https://www.youtube.com/watch?v=hz9UKbbEMl8
 https://www.youtube.com/watch?v=OilMJF182wI&list=PLXrQTyWs6-
SNqYNIn56V6cyn3n4l9yH3N
SUBESTACIONES DE ALTA TENSIÓN
SEMESTRE ABRIL 2023 – AGOSTO 2023
SUBESTACIONES DE ALTA TENSION
• ¿Qué es una subestación de Alta Tensión?
• Es un conjunto de dispositivos eléctricos, que forman parte de un sistema eléctrico de potencia;
sus funciones principales: TRANSFORMAR TENSIONES y DERIVAR CIRCUITOS DE POTENCIA
• Es un nodo de un sistema eléctrico de potencia, en el cual la energía se transforma a niveles de
tensión para su transporte, distribución y consumo, con determinados requisitos de calidad de
acuerdo a la Norma Técnica de Calidad de los Servicios Eléctricos (NTCSE).
• Existen subestaciones de maniobra que permiten el paso de la energía sin cambio en
el nivel de tensión.
SUBESTACIONES DE ALTA TENSION
• De acuerdo con la Norma Técnica de Calidad de los Servicios Eléctricos –NTCSE- se tiene las siguientes tolerancias:

• Tensión Tolerancias.- Las tolerancias admitidas sobre las tensiones nominales de los puntos de entrega de energía, en
todas las Etapas y en todos los niveles de tensión, es de hasta el ±5.0% de las tensiones nominales de tales puntos.

• Tratándose de redes secundarias en servicios calificados como Urbano-Rurales y/o Rurales, dichas tolerancias son de
hasta el ±7.5%.

• Frecuencia Tolerancias:

• - Las tolerancias admitidas para variaciones sobre la frecuencia nominal, en todo nivel de tensión, son:

• - Variaciones Sostenidas (Δfk') (%) : ± 0.6%.

• - Variaciones Súbitas (VSF') : ± 1.0Hz.

 SUBESTACIONES DE ALTA TENSION
• Las subestaciones están conformadas por un conjunto de equipos que
sirven para controlar el flujo de energía y garantizar la seguridad del
sistema del sistema de potencia.
• Las subestaciones están conformadas por un número de circuitos de
entrada y salida, conectados a un punto común.
SUBESTACIONES DE ALTA TENSION
• Diagrama unifilar SEIN en software Digsilent.
SUBESTACIONES DE ALTA TENSION
• Las subestaciones siempre van asociadas a las líneas de transmisión.
SUBESTACIONES DE ALTA TENSION
• CONCEPTOS BÁSICOS
• ¿Qué son las tensiones asignadas y las tensiones de servicio de las subestaciones de
Alta Tensión?
• La tensión asignada según la IEC 60038, se define como aquella tensión con la cual se
designa al sistema y a la cual se referencian ciertas características de operación.
• La tensión de servicio es el valor existente en dicho punto, en un instante determinado.
• Se considera que la tensión de servicio puede variar en los diferentes puntos del
sistema de potencia pero deberá de mantenerse dentro de los límites admisibles.
• Al mayor valor de la tensión de servicio que se presenta en cualquier punto de la red,
bajo condiciones normales de explotación de la red se denomina tensión máxima del
sistema.
• A partir de esta definición se expresa que la tensión máxima de un equipo es el
máximo valor de la tensión asignada del sistema para la cual el equipo o material
puede ser utilizado.
SUBESTACIONES DE ALTA TENSION
• Los valores de tensiones asignadas y las tensiones máximas de
servicio normalizados por la IEC 60038 (2002), Se presentan a
continuación
TIPOS DE SUBESTACIONES DE ALTA TENSION
• Se pueden designar los tipos de subestaciones de dos formas:
a.- De acuerdo con el Aislamiento a utilizar.
b.- De acuerdo con el transporte de la energía eléctrica.
De acuerdo con su Aislamiento
Existen tres tipos de subestaciones desde el punto de vista de su
aislamiento:
1.- Subestación Tipo Convencional o Aislada al Aire.
2.- Subestación Tipo Encapsulada o Aislada en SF6.
3.- Subestación Tipo Hibrida (Equipos aislados en gas SF6 -
Aire).
Subestación con aislamiento de gas

TIPOS DE SUBESTACIONES DE ALTA TENSION

• De acuerdo con su Aislamiento
•
Subestación Tipo Convencional o Aislada al Aire: Es una subestación que se
caracteriza porque sus componentes se instalan de forma tal que el aislamiento
para su nivel de tensión se obtiene a través del aire a presión atmosférica, son
también denominadas AIS (Air Insulated Substation o subetaciones con
aislamiento de aire) subestaciones aisladas en aire.
• Subestaciones Tipo Encapsuladas o Aislada en SF6: Es una subestación cuyos
componentes se instalan en ductos metálicos de manera tal que el aislamiento
que el aislamiento para su nivel de tensión se obtiene con un gas diferente al aire,
normalmente SF6 a presión por encima de la atmosférica. Son también
denominadas GIS (Gas Insulated Substation o subestaciones aisladas en gas).
•
Subestaciones Tipo Hibrida: Es una subestación constituida por equipos con
aislamiento en aire y equipos con aislamiento en SF6
TIPOS DE SUBESTACIONES DE ALTA TENSION
TIPOS DE SUBESTACIONES DE ALTA TENSION
TIPOS DE SUBESTACIONES DE ALTA TENSION
TIPOS DE SUBESTACIONES DE ALTA TENSION

• Subestaciones Tipo Encapsuladas o Aislada en SF6.

TIPOS DE SUBESTACIONES DE ALTA TENSION

• Subestaciones Tipo Encapsuladas o Aislada en SF6.

TIPOS DE SUBESTACIONES DE ALTA TENSION

• Subestaciones Tipo HIS

TIPOS DE SUBESTACIONES DE ALTA TENSION

• Subestaciones Tipo HIS

TIPOS DE SUBESTACIONES DE ALTA TENSION

• Remodelaciones usando subestaciones tipo GIS en centros urbanos.

TIPOS DE SUBESTACIONES DE ALTA TENSION

• Proyecto en medio de la ciudad usando subestaciones tipo GIS.

TIPOS DE SUBESTACIONES DE ALTA TENSION

• Comparación en costos entre equipos – fuente ABB

 TIPOS DE SUBESTACIONES DE ALTA TENSION
• Subestación de Transformación: Es aquella subestación cuyo objetivo principal es el de suministrar
energía eléctrica con un nivel de tensión diferente. Puede denominarse elevadora cuando la tensión de
salida es más elevada que la tensión de entrada, lo contrario se trataría de una subestación reductora.
 TENSIONES
• Dentro de la gama existente de tensiones normalizadas, la tensión de una subestación se puede fijar en función de los
siguientes factores:
• Si la subestación es alimentada en forma radial, la tensión se puede fijar en función de la potencia de la misma
• Si la tensión proviene de un anillo. La tensión queda obligada por la misma
• Si la alimentación se toma de una línea de transmisión cercana, la tensión de la subestación queda obligada por la tensión de la
línea citada.

• Tensiones normalizadas:
• Las tensiones en un sistema de potencia se normalizan, en primer termino, dependiendo de las normas de cada país y, en segundo
termino, según las norma internas de las empresas propietarias de los sistemas eléctricos:
• Alta tensión: 500, 230, 138, 69 kV
• Baja tensión: 220 y 127 V

• Nomenclatura

• La nomenclatura y simbología de los diagramas y el equipo (ANSI – Norma Americana y CEI – Comisión Electrotécnica
Internacional)
• Diagramas unifilares:
• Diseño de una subestación eléctrica Arreglo Físico con tres transformadores
• Diseño de una subestación eléctrica Arreglo de Doble Anillo con tres transformadores
• Con interruptores abiertos en condiciones normales de funcionamiento
• Con interruptores cerrados en condiciones normales de funcionamiento
