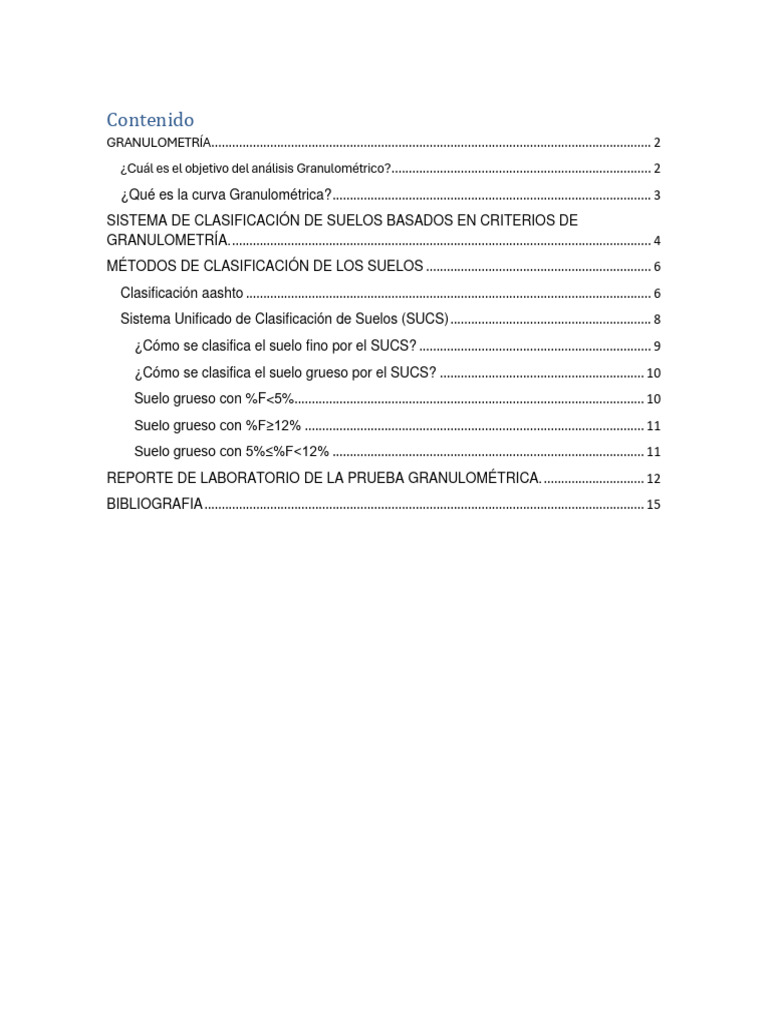

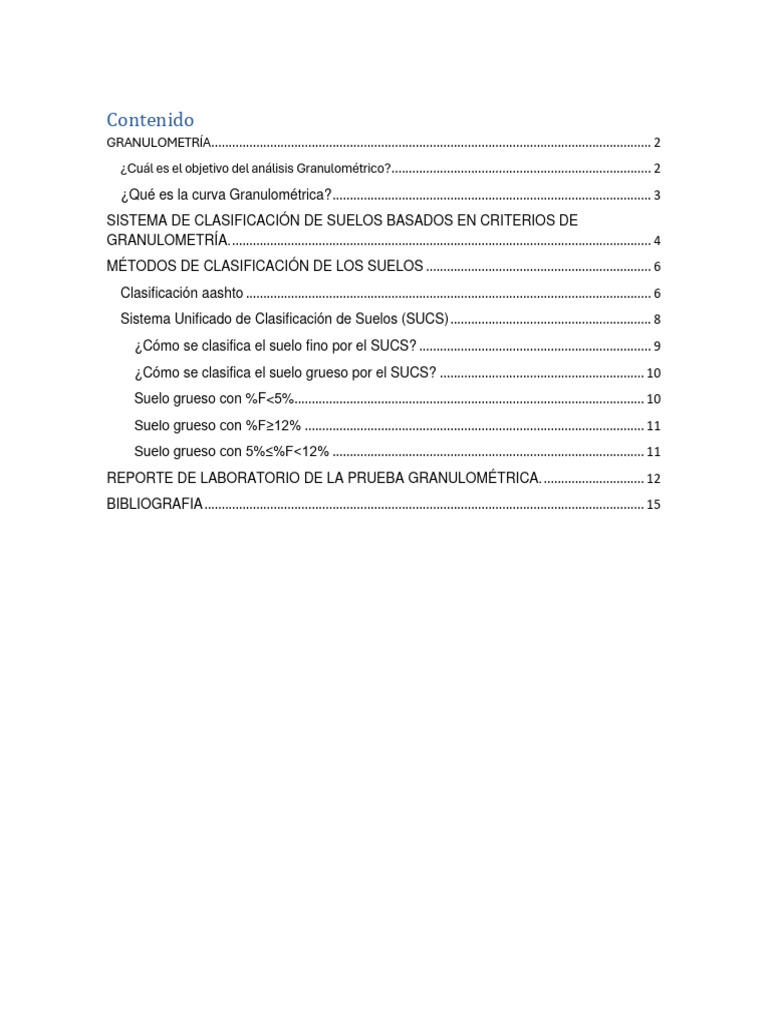

Contenido

GRANULOMETRÍA............................................................................................................................... 2
¿Cuál es el objetivo del análisis Granulométrico?........................................................................... 2
¿Qué es la curva Granulométrica? ............................................................................................ 3
SISTEMA DE CLASIFICACIÓN DE SUELOS BASADOS EN CRITERIOS DE
GRANULOMETRÍA. ......................................................................................................................... 4
MÉTODOS DE CLASIFICACIÓN DE LOS SUELOS ................................................................. 6
Clasificación aashto ..................................................................................................................... 6
Sistema Unificado de Clasificación de Suelos (SUCS) .......................................................... 8
¿Cómo se clasifica el suelo fino por el SUCS? ................................................................... 9
¿Cómo se clasifica el suelo grueso por el SUCS? ........................................................... 10
Suelo grueso con %F<5%..................................................................................................... 10
Suelo grueso con %F≥12% .................................................................................................. 11
Suelo grueso con 5%≤%F<12% .......................................................................................... 11
REPORTE DE LABORATORIO DE LA PRUEBA GRANULOMÉTRICA. ............................. 12
BIBLIOGRAFIA ............................................................................................................................... 15
GRANULOMETRÍA
La granulometría permite estudiar y conocer el tamaño de las partículas y
sedimentos presentes en una muestra, y medir la importancia que tendrán según la
fracción de suelo que representen.

Este tipo de análisis se realiza por tamizado, o por sedimentación cuando el tamaño
de las partículas es muy pequeño. Para separar el material se utiliza una serie de
tamices en varias fracciones granulométricas de tamaño decreciente.

Si bien el análisis granulométrico es suficiente para gravas y arenas, cuando se trata

de arcillas y limos, turbas y margas se debe completar el estudio con ensayos que
definan la plasticidad del material.

Los Análisis Granulométricos se realizarán mediante ensayos en el laboratorio con

tamices de diferente enumeración, dependiendo de la separación de los cuadros de
la maya. Los granos que pasen o se queden en el tamiz tienen sus características
ya determinadas.

El análisis granulométrico al cuál se somete un suelo es de mucha ayuda para la

construcción de proyectos, tanto estructuras como carreteras, porque con este se
puede conocer la permeabilidad y la cohesión del suelo. El análisis granulométrico
por tamizado se realiza a las partículas con diámetros superiores a 0,075 mm.

¿Cuál es el objetivo del análisis Granulométrico?

Mediante el análisis granulométrico se puede obtener información importante como:
su origen, propiedades mecánicas y el cálculo de la abundancia de cada uno de los
granos según su tamaño dentro de la escala granulométrica, la cual se usa para
clasificar los diámetros por tamaños de las partículas de un árido y se separan
mediante tamices. Esta práctica es necesaria y fundamental antes de realizar una
construcción sobre el suelo escogido para tal fin. También el suelo analizado puede
ser usado en mezclas de asfalto o concreto.
 ¿Qué es la curva Granulométrica?

La curva granulométrica de un suelo es una representación gráfica de los resultados

obtenidos en un laboratorio cuando se analiza la estructura del suelo desde el punto
de vista del tamaño de las partículas que lo forman. Las curvas granulométricas se
usan para comparar diferentes suelos, además, tres parámetros básicos del suelo
se determinan con esas curvas que se usan para clasificar los suelos granulares:

• Diámetro efectivo

Es el tamaño de partícula para el cual el 10 % de ese material, tiene un tamaño

menor, y corresponde a ti igual a 10 % en la curva granulométrica, de modo que
el 10 % de las partículas son más finas que el diámetro efectivo, y el 90 % más
grueso.

• Coeficiente de uniformidad
 • Coeficiente de curvatura

SISTEMA DE CLASIFICACIÓN DE SUELOS

BASADOS EN CRITERIOS DE GRANULOMETRÍA.

Los límites de tamaño de las partículas que constituyen un suelo, ofrecen un criterio
obvio para una clasificación descriptiva del mismo. Tal criterio fue usado en
mecánica de suelos desde un principio e incluso antes de la etapa moderna de esta
ciencia. Originalmente, el suelo se dividía únicamente en tres o cuatro fracciones
debido a lo engorroso de los procedimientos disponibles de separación por
tamaños. Posteriormente, con el advenimiento de la técnica del cribado, fue posible
efectuar el trazo de curvas granulométricas, contando con agrupaciones de las
partículas del suelo en mayor número de tamaños diferentes.

Algunas clasificaciones granulométricas de los suelos según sus tamaños son:

a) Clasificación Internacional. Basada en otra desarrollada en Suecia

b) Clasificación M.I.T. Fue propuesta por G. Gilboy y adoptada por el Massachusetts
Institute of Technology

c) La siguiente clasificación utilizada a partir de 1936 en Alemania, está basada en

una proposición original de Kopercky.
Abajo de 0.00002 mm las partículas constituyen disoluciones verdaderas y ya no se
depositan. Con frecuencia se han usado otros tipos de clasificación destacando el
método gráfico del Public Roads Administration de los Estados Unidos, pero su
interés es hoy menor cada vez, por lo cual se considera que las clasificaciones
señaladas son suficientes para dar idea del mecanismo utilizado en su elaboración.
Puede notarse que las clasificaciones anteriores y otras existentes se contradicen
en ocasiones, y a un intervalo que se nombra de una manera en una clasificación,
le corresponde otra palabra en otro sistema. Pero sin duda, la objeción más
importante que puede hacerse a estos sistemas es el uso que hacen de las palabras
limo y arcilla para designar fracciones de suelo definidas exclusivamente por
tamaños. Estos términos se han usado en ingeniería como nombres para designar
tipos de suelo con propiedades físicas definidas; la razón por la que estos nombres
se introdujeron para ciertas fracciones de tamaño fue la idea errónea de que tales
tamaños eran las causas de aquellas características típicas.

Sin embargo, hoy se sabe que las características de una arcilla típica se deben en
forma muy preponderante a las propiedades de su fracción más fina.

MÉTODOS DE CLASIFICACIÓN DE LOS SUELOS

En el último siglo, se han desarrollado varios métodos para la clasificación del suelo.
Resalto en esta ocasión, la clasificación AASHTO (American Association of State
Highway andTransportation officials), y el Sistema Unificado de Clasificación
de Suelos (SUCS).

Clasificación aashto

Este método nos da dos grandes grupos de suelo, que los podemos definir haciendo
un análisis granulométrico: un suelo grueso granular, que es aquel en el que el
porcentaje que pasa la malla N° 200 es menor al 35%; y un suelo fino granular,
cuando pasa más del 35% la maya N° 200.
Pero esta clasificación no se queda solo en dos grandes grupos. Cada gran grupo
se divide en grupos de suelo. Esta clasificación en este punto se hace teniendo en
cuenta el Limite Líquido, el índice de plasticidad y el porcentaje de suelo que pasa
el tamiz N° 200. Además, a cada grupo se le asigna un Índice de Grupo (IG), que
se calcula mediante la ecuación:

IG = (F - 35)[0,2+0,005(Ll - 40)]+0,01(F - 15)(Ip - 10)

Dónde:

F = % que pasa el tamiz N° 200

Ll =Limite liquido

Ip= Índice plástico

Si el cálculo nos da un número negativo, lo asumimos como cero (0); si da un

número decimal, lo aproximamos al entero más cercano; para los grupos A-2-6 y
A-2-7 la ecuación se redice a:

IG=0,01(F - 15)(Ip - 10)

Dentro de los suelos grueso granulares, encontramos los grupos A-1, A-3 Y A-2.

Grupo A-1, corresponde a suelos bien gradados conformado por fragmentos de

piedra, arena y grava, con o sin material ligante poco plástico. Presenta valores de
Ip ≤ 6 y IG =0. Se divide en dos subgrupos de acuerdo a los % que pasan en los
tamices N°10, N°40 y N°200

Grupo A-2, corresponde a suelos limosos o arcillosos con contenido de gravilla y

arena. Se divide en cuatro subgrupos: A-2-4 y A-2-5 con IG = 0; A-2-6 y A-2-7 con
IG = 4

Grupo A-3, suelo conformado por arena fina, de playa y aquellas con poca cantidad
de limos. También pertenecen a este grupo las arenas de rio con poca grava y arena
gruesa.
Este suelo no presenta plasticidad, y su IG = 0. El porcentaje que pasa el tamiz
N°40≥ 51%, y el tamiz N°200≤ 10%.

Dentro de los suelos fino granulares (% que pasa el tamiz N° 200 ≥ 35) encontramos
los limos que comprende los grupos A-4 y A-5 y las arcillas contenidas en los grupos
A-6 y A-7.

Para los suelos limosos tenemos:

Grupo A-4, son limos no plásticos o con poca plasticidad (IG = 8, con Ll ≤ 40 y Ip ≤
10)

Grupo A-5, a diferencia del gripo A-4, contiene material micáceo y diatomáceo, que
hace que presente mejor plasticidad y un Ll elevado (8 < IG ≤ 12 Ll ≥ 41 y Ip ≤
10)

Para los suelos arcillosos tenemos

Grupo A-6, arcillas plásticas y a mezclas arcillo arenosas, con porcentaje de arena
y grava inferior al 64%. Presentan grandes cambios de volumen entre el estado
seco y húmedo (12 < IG ≤ 16 Ll ≤ 40 y Ip ≥ 10)

Grupo A-7, a diferencia del grupo A-6, presenta Ll elevados (16< IG≤ 2; Ll ≥ 41 y Ip
≥ 11)

Se divide en dos subgrupos a ser:

A-7-5, que corresponde a material arcilloso donde su Ip no es muy alto respecto del
Ll

A-7-6 , que es aquel suelo arcilloso con un Ip elevado respecto de su Ll y,

adicionalmente presenta grandes cambios de volumen al cambiar de estado.

Sistema Unificado de Clasificación de Suelos (SUCS)

El SUCS, también conocido como el Unified Soil Classification System (USCS), es
ampliamente utilizado en ingeniería geotécnica para clasificar los suelos. Esta
clasificación organiza los suelos en cinco tipos principales:
Los suelos deben ser clasificados inicialmente mediante un proceso de tamizado en
el análisis granulométrico, donde serán clasificados como:

• Suelo Grueso: Retenido en el tamiz #200, incluye gravas y arenas.

• Suelo Fino: Pasa a través del tamiz #200, compuesto por arcillas, limos y
materia orgánica.
• Gravas (G)
• Arenas (S)
• Arcillas (C)
• Limos (M)
• Orgánicos (O)

Aquí, se debe tener en consideración el porcentaje retenido por todos los tamices
superiores al #200. Si este porcentaje es mayor al 50%, el suelo puede ser
clasificado como suelo grueso y de lo contrario será clasificado como un suelo fino:

¿Cómo se clasifica el suelo fino por el SUCS?

Para clasificar los suelos finos utilizando el SUCS, observamos el porcentaje que
pasa a través del tamiz #200. Si este porcentaje supera el 50%, se considera un
suelo fino. Luego, se emplean los límites de consistencia del suelo (límite plástico y
límite líquido) para determinar el Índice de Plasticidad (IP) y trabajar con la Carta de
Plasticidad. Esto nos lleva a cuatro categorías:

• CL: Arcillas de baja compresibilidad

• ML: Limos de baja compresibilidad
• CH: Arcillas de alta compresibilidad
• MH: Limos de alta compresibilidad

¿Cómo se clasifica el suelo grueso por el SUCS?

La clasificación de suelos gruesos sigue un enfoque similar. Observamos el tamiz

#200, y si retiene más del 50% del suelo, es clasificado como grueso. Aquí, el tamiz
#4 cobra relevancia, dividiendo gravas y arenas según el tamaño de partículas. Si
la mayoría del suelo se retiene en el tamiz #4, es una grava (G); de lo contrario, es
una arena (S). Además, el porcentaje de finos obtenido en el análisis granulométrico
es clave:

• Porcentaje de finos menor al 5%.

• Porcentaje de finos mayor o igual al 12%.
• Porcentaje de finos mayor o igual al 5% y menor al 12%.

Suelo grueso con %F<5%

Se debe tener especial atención a la graduación del suelo en el análisis

granulométrico con el coeficiente de uniformidad (Cu) propuesto por Allen Hazen y
el coeficiente de curvatura (Cc).

Para que los suelos gruesos sean considerados como bien graduados depende del
tipo de suelo:
 • Gravas: Cu>6 ; 1≤Cc≤3
• Arenas: Cu>4 ; 1≤Cc≤3
Esto permite clasificar el suelo en 4 tipos diferentes:

• GW: Gravas bien graduadas.

• GP: Gravas mal graduadas.
• SW: Arenas bien graduadas.
• SP: Arenas mal graduadas.

Suelo grueso con %F≥12%

Cuando el porcentaje de fino es mayor o igual a un 12%, este suelo fino debe ser
clasificado a través de la carta de plasticidad. Generando 4 tipos de suelos
diferentes:

GC: Gravas arcillosas.

GM: Gravas limosas.

SC: Arenas arcillosas.

SL: Arenas limosas.

Suelo grueso con 5%≤%F<12%

Esta clasificación se realiza a través de una combinación de las 2 anteriores, debido

a que hay que tener en consideración la graduación del suelo y la clasificación del
suelo fino.

Esto Hace que el suelo pueda ser clasificado en 8 categorías:

• GW-GC: Gravas bien graduadas arcillosa.

• GP-GC: Gravas mal graduadas arcillosa.
• GW-GM: Gravas bien graduadas limosa.
• GP-GM: Gravas mal graduadas limosa.
 • SW-SC: Arenas bien graduadas arcillosa.
• SP-SC: Arenas mal graduadas arcillosa.
• SW-SM: Arenas bien graduadas limosa.
• SP-SM: Arenas mal graduadas limosa.

REPORTE DE LABORATORIO DE LA PRUEBA

GRANULOMÉTRICA.

La prueba granulométrica es un procedimiento estándar utilizado en la ingeniería

civil y la geología para determinar la distribución de tamaños de partículas en un
suelo. Este informe presenta los resultados de una prueba granulométrica realizada
en una muestra de suelo para analizar su composición y características físicas.

2. Objetivos:

• Determinar la distribución de tamaños de partículas en la muestra de suelo.

• Evaluar la cantidad de partículas finas y gruesas presentes en la muestra.

• Comparar los resultados obtenidos con estándares de clasificación

granulométrica.

3. Materiales y Métodos:

• Muestra de suelo.

• Tamices de diferentes tamaños (mesh) según ASTM o normativa aplicable.

• Balanza analítica.

• Agitador mecánico.

• Horno.

• Cronómetro.

4. Procedimiento:
 1. Preparación de la muestra: La muestra de suelo se secó en el horno a una
temperatura constante y luego se tamizó para eliminar cualquier material
orgánico o agregado.

2. Pesado de los tamices: Se pesaron los tamices antes de iniciar la prueba.

3. Tamizado: La muestra de suelo se colocó en el tamiz superior y se agitó

durante un tiempo determinado en el agitador mecánico.

4. Peso retenido: Después de tamizar, se pesaron las fracciones retenidas en

cada tamiz.

5. Cálculo de la distribución granulométrica: Se calculó el porcentaje de masa

retenida en cada tamiz y se representó gráficamente.

5. Resultados:

Tamiz (mm) Peso Inicial (g) Peso Final (g) Peso Retenido (g) % Retenido

4.75 - 120.5 25.2 21

2.36 - 105.8 17.3 14

1.18 - 98.6 15.7 13

0.6 - 85.2 13.6 11

0.3 - 75.9 11.8 10

0.15 - 60.4 9.3 8

Pan - 37.9 - -

6. Análisis de Resultados:

La distribución granulométrica muestra que la mayor cantidad de partículas se

encuentra en el rango de 4.75 mm a 0.15 mm. La muestra presenta una cantidad
significativa de partículas finas, lo que indica una textura predominantemente
arcillosa o limosa.

7. Conclusiones:

• La muestra de suelo analizada tiene una distribución granulométrica

predominantemente fina.

• Los resultados obtenidos proporcionan información útil para la clasificación y

caracterización del suelo en términos de su composición granular.

• Se recomienda tener en cuenta estos resultados en futuros proyectos de

ingeniería civil o geotécnica que involucren este tipo de suelo.
 BIBLIOGRAFIA

➢ Productos, A. (2022, marzo 21). Granulometría: Análisis granulométrico de

suelos por tamizado. COTECNO | Equipamiento Científico | Prospecciones,
Auscultación, Geofísica, Ingeniería; Cotecno.
https://www.cotecno.cl/granulometria-analisis-granulometrico-suelos/
➢ Structuralia. (s/f). Todo sobre el análisis granulométrico y su curva.
Structuralia.com. Recuperado el 11 de marzo de 2024, de
https://blog.structuralia.com/curva-y-analisis-granulometrico
➢ (S/f-a). Recuperado el 11 de marzo de 2024, de
http://file:///C:/Users/Colibecas/Downloads/5834-
Texto%20del%20art%C3%ADculo-23077-1-10-20230511.pdf
➢ (S/f-b). Edu.co. Recuperado el 11 de marzo de 2024, de
https://repositorio.uniandes.edu.co/server/api/core/bitstreams/147a95b4-
cb83-49cc-95cc-
a7e4cf2a87f9/content#:~:text=Coeficiente%20de%20uniformidad%20(Cu)%
20Este,part%C3%ADculas%20tienen%20el%20mismo%20tama%C3%B1o.
