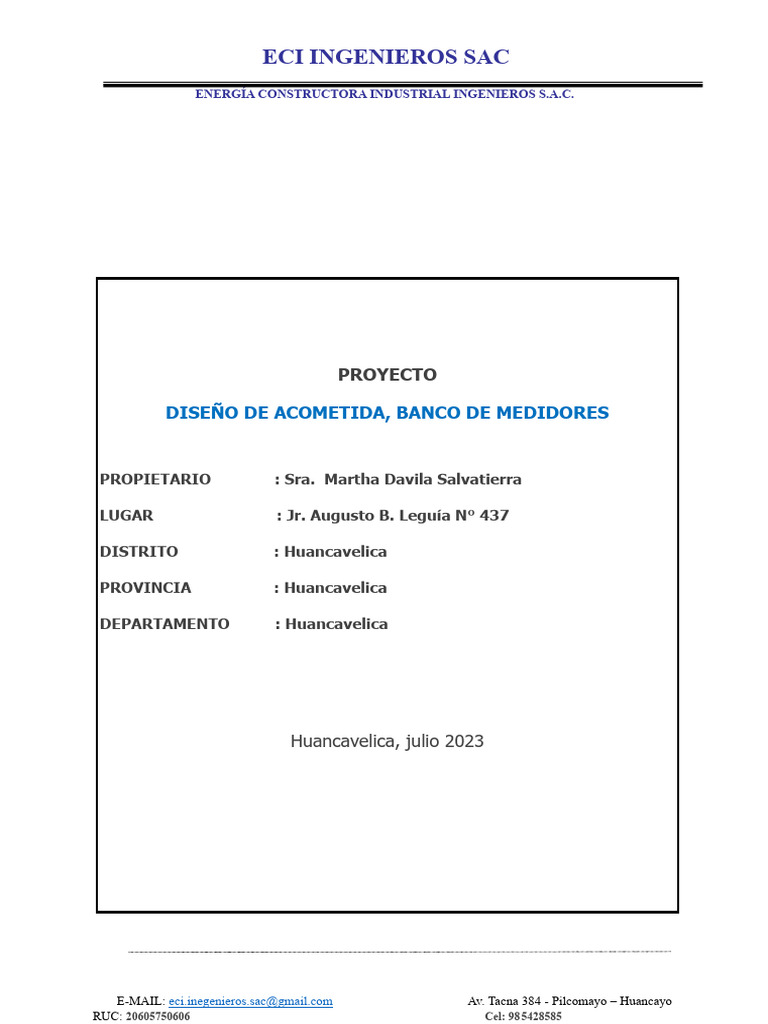

PROYECTO

DISEÑO DE ACOMETIDA, BANCO DE MEDIDORES

PROPIETARIO : Sra. Martha Davila Salvatierra

LUGAR : Jr. Augusto B. Leguía N° 437

DISTRITO : Huancavelica

PROVINCIA : Huancavelica

DEPARTAMENTO : Huancavelica

Huancavelica, julio 2023

E-MAIL: eci.inegenieros.sac@gmail.com Av. Tacna 384 - Pilcomayo – Huancayo

RUC: 20605750606 Cel: 98 5428585
 ECI INGENIEROS SAC
ENERGÍA CONSTRUCTORA INDUSTRIAL INGENIEROS S.A.C.

E-MAIL: eci.inegenieros.sac@gmail.com Av. Tacna 384 - Pilcomayo – Huancayo

RUC: 20605750606 Cel: 98 5428585
 ECI INGENIEROS SAC
ENERGÍA CONSTRUCTORA INDUSTRIAL INGENIEROS S.A.C.

DISEÑO DE ACOMETIDA, BANCO DE MEDIDORES

CAPITULO I

Memoria Descriptiva

1.1. Generalidades

1.2. Características de la Edificación

1.3. Alcance del Proyecto

1.4. Descripción de Proyecto

1.5. Consideraciones de Diseño

1.6. Demanda máxima

 ECI INGENIEROS SAC
ENERGÍA CONSTRUCTORA INDUSTRIAL INGENIEROS S.A.C.

DISEÑO DE ACOMETIDA, BANCO DE MEDIDORES Y SISTEMA DE

PROTECCION EN BAJA TENSION 220 V.

I Memoria Descriptiva

1.1. Generalidades

Actualmente el edificio tiene construido 04 pisos, el primer piso diseñado como

local comercial, y los otros 4 pisos está diseñado como Departamentos.

El presente estudio se realiza a petición del propietario en coordinación con la

empresa concesionaria de electricidad Electrocentro S.A. para dotar de
energía eléctrica, mediante suministros independientes a cada departamento
con acometida y subacometida técnicamente adecuados, tomando en
consideración la máxima demanda real en sus distintos niveles.

1.2. Características de la Edificación

NIVEL O PISO USO

1er Piso 01 Local Comercial cocina y
servicios higiénicos
2do Piso 02 Departamentos
3er Piso 02 Departamentos
4to Piso 02 Departamentos
5to Piso 01 Departamento
TOTAL 1 local 07 Departamentos

1.3. Alcance del Proyecto

El presente proyecto comprende el diseño, elaboración de planos,

especificaciones técnicas de suministro y montaje electromecánico y trabajos
necesarios en baja tensión 220 V. para dotar de energía eléctrica en forma
óptima y segura a la edificación y contempla lo siguiente:
- Acometida principal y sub acometidas.
- Protección principal del banco de medidores.
- Banco de medidores.

E-MAIL: eci.inegenieros.sac@gmail.com Av. Tacna 384 - Pilcomayo – Huancayo

RUC: 20605750606 Cel: 9854285 85
 ECI INGENIEROS SAC
ENERGÍA CONSTRUCTORA INDUSTRIAL INGENIEROS S.A.C.

Se considera las normas vigentes y el código nacional de electricidad, así como

las disposiciones del concesionario Electrocentro S.A.

1.4. Descripción del Proyecto

1.4.1. Acometida principal

La edificación tendrá un solo tablero de barra o caja de toma, una
acometida principal que alimentara al banco de medidores de la
edificación, esta acometida principal vendrá desde la red del subsistema
de distribución secundaria en 220 V., perteneciente al concesionario
Electrocentro S.A. la misma que será aéreo y en ducto PVC–SAP 35 mm.
Ф, con conductor de cobre tipo N2XOH de 3-1x10 mm2, pasando por los
bornes de entrada y salida del interruptor termo magnético hasta el
tablero de barras o caja de toma.

1.4.2. Protección Principal del Sistema.

Para la protección principal del sistema contra cortocircuitos y
sobrecargas se utilizará un interruptor termo magnético de fuerza de la
siguiente manera:

BANCO DE MEDIDORES INTERRUPTOR TERMOMAGNETICO

BM 3x80 A. 220 v. 25 kA

Conectar todas las partes metálicas tales como: tablero de barras, banco
de medidores, caja porta medidor, al sistema de puesta a tierra.

La resistencia del pozo de puesta a tierra debe de ser menor a lo indicado

en las normas (25 Ohm). En el edificio existirá 01 poza a de puesta a tierra
para el sistema eléctrico, será del tipo PAT-1, con electrodo en posición
vertical.

1.4.3. Banco de Medidores.

➢ Tablero de Barras
Para la derivación de las sub acometidas a cada medidor de
departamento o usuario, será a través del tablero de barras o caja de
toma, que estará constituido principalmente por tres barras de cobre,

E-MAIL: eci.inegenieros.sac@gmail.com Av. Tacna 384 - Pilcomayo – Huancayo

RUC: 20605750606 Cel: 9854285 85
 ECI INGENIEROS SAC
ENERGÍA CONSTRUCTORA INDUSTRIAL INGENIEROS S.A.C.

estas barras estarán sujetas mediante aisladores porta barras en su

respectivo compartimiento del tablero.

El tablero de barras o caja de toma se instalará empotrado en el

frontis o la pared del edificio, en el primer nivel.

El tablero será metálico con puerta y chapa de las siguientes

características:

BANCO DE TABLERO DE BARRAS BARRA DE COBRE

MEDIDORES DIMENSIONES (mm) DIMENSIONES (mm)
BM 300x400x120 mm 3x20x238 mm

1.4.4. Caja Porta medidor Monofásico.

La caja porta medidor monofásico se instalará en forma empotrada en el
frontis o pared del edificio, en el primer nivel de acuerdo a los planos y
detalles del proyecto. Del tablero de barras partirá o derivará la sub
acometida a cada caja porta medidor mediante ducto PVC-SAP 20 mm
de Ǿ.

El medidor y la caja porta medidor, serán según lo establecido en la

norma de Electrocentro, tanto en características técnicas y dimensiones.

En la edificación existirá 01 banco de medidores que será:

BANCO DE CANTIDAD DE NRO. MEDIDORES

MEDIDORES SUMINISTROS
01 BM 01 local y 7 08 Medidores 1Ǿ
departamentos

E-MAIL: eci.inegenieros.sac@gmail.com Av. Tacna 384 - Pilcomayo – Huancayo

RUC: 20605750606 Cel: 9854285 85
 ECI INGENIEROS SAC
ENERGÍA CONSTRUCTORA INDUSTRIAL INGENIEROS S.A.C.

1.5. Consideraciones de Diseño

Para la realización del presente estudio se tuvo en consideración os siguientes

aspectos:
✓ Demanda Máxima de la Edificación, se realizó el cálculo tomando en
consideración todas las cargas que van a funcionar en los departamentos
y servicios, aplicando os factores de demanda teniendo presente el Código
Nacional de Electricidad – Tomo Utilización 2006.
✓ Tablero de Barras, se tuvo en consideración, las dimensiones de las barras,
cantidad de acometidas a derivar y diversos accesorios, tal como estipula
el Código Nacional de Electricidad.
✓ Acometida Principal, se tuvo en consideración factores que estipula el
Código Nacional de Electricidad – Utilización, tomando como dato la
capacidad de corriente que tienen los conductores tipo N2XOH, según las
tablas del fabricante.
✓ Cantidad de Medidores, se totalizo la cantidad de departamentos y
servicios que existirá en toda la edificación, que por naturaleza son de uso
residencial

1.6. Demanda Máxima

De acuerdo a la evaluación directa de las cargas proyectadas en cada piso

de la acidificación, correspondiente a alumbrado, tomacorrientes, cargas
especiales y las prescripciones del Artículo 4° de la Norma Técnica EM.010
del Reglamento Nacional de Edificaciones, se elaboró el Estudio de Máxima
Demanda correspondiente y del cual se obtuvo:

E-MAIL: eci.inegenieros.sac@gmail.com Av. Tacna 384 - Pilcomayo – Huancayo

RUC: 20605750606 Cel: 9854285 85
 ECI INGENIEROS SAC
ENERGÍA CONSTRUCTORA INDUSTRIAL INGENIEROS S.A.C.

I. CALCULO DE LA DEMANDA MÁXIMA

CUADRO DE CARGAS POR UNIDAD DE VIVIENDA

FACTOR
MÁXIMA
POTENCIA DE
DESCRIPCIÓN DEMANDA
INSTALADA (W) EDMANDA
(W)
(F.D.)
Sección 050-202(1)(a)
I,II Y III ALUMBRADO Y TOMACORRIENTES 3500
Primeros 45 m2 1500 1.00 1500
Primeros 45 m2 1000 1.00 1000
Primeros 20 m2 1000 1.00 1000
IV) CARGAS ESPECIALES 6020
1 cocina eléctrica 7000 0.86 6020
V) CARGAS ESPECIALES 2000
1 Equipo de aire acondicionado 2000 1.00 2000
VI) OTRAS CARGAS 2125
> 1500 W
1 horno microhondas 2500 0.25 625
<= 1500 w
1 terma eléctrica 1500 1.00 1500

TOTAL 16500 13645

MÁXIMA POTENCIA A
DEMANDA FACTOR DE CONTRATAR
(W) SIMULTANEIDAD (KW)
13645 0.7 10

E-MAIL: eci.inegenieros.sac@gmail.com Av. Tacna 384 - Pilcomayo – Huancayo

RUC: 20605750606 Cel: 9854285 85
 ECI INGENIEROS SAC
ENERGÍA CONSTRUCTORA INDUSTRIAL INGENIEROS S.A.C.

CUADRO DE CARGAS ELECTRICAS TOTAL VIVIENDA MULTIFAMILIAR

FACTOR
MÁXIMA
POTENCIA DE
DESCRIPCIÓN DEMANDA
INSTALADA (W) EDMANDA
(W)
(F.D.)
Sección 050-202(1)(a)
a)Con exclución ed cualquier carga de calefacción y aire acondicionado 58000
i) El 100% de carga mayor de cualquier unidad de vivienda (1
14500 1.00 14500
unid.)
ii) el 65 % de la suma de cargas de las 2 unidades de vivienda
con 29000 0.65 18850
cargas iguales o inmediatamente del sub parrafo (i) (2 unid.)
iii) El 40 % de la suma de cargas de las 2 unidades de vivienda
con cargas iguales o inmediatamente menores que las del 29000 0.40 11600
subparrafo (ii) (2 unid.)

iii) El 30 % de la suma de cargas de las 15 unidades de vivienda

43500 0.30 13050
con cargas iguales o inmediatamente menores que las del
subparrafo (iii) (3 unid.)
b) carga de calefacción 6020
no aplica 7000 0.86 6020
c) carga de aire acondicionado 2000
no aplica 2000 1.00 2000
d) cargas de servicios generales 2244
Área techada de escalera 625 0.75 468.75
Área techada de pazadizo 875 0.75 656.25
2 Electrobombas de 1hp c/u 1492 0.75 1119

TOTAL 127992 68264

MÁXIMA FACTOR DE POTENCIA A

DEMANDA SIMULTANEIDAD CONTRATAR
(W) (KW)
68264 0.6 41

E-MAIL: eci.inegenieros.sac@gmail.com Av. Tacna 384 - Pilcomayo – Huancayo

RUC: 20605750606 Cel: 9854285 85
 ECI INGENIEROS SAC
ENERGÍA CONSTRUCTORA INDUSTRIAL INGENIEROS S.A.C.

E-MAIL: eci.inegenieros.sac@gmail.com Av. Tacna 384 - Pilcomayo – Huancayo

RUC: 20605750606 Cel: 9854285 85
 ECI INGENIEROS SAC
ENERGÍA CONSTRUCTORA INDUSTRIAL INGENIEROS S.A.C.

E-MAIL: eci.inegenieros.sac@gmail.com Av. Tacna 384 - Pilcomayo – Huancayo

RUC: 20605750606 Cel: 9854285 85
 ECI INGENIEROS SAC
ENERGÍA CONSTRUCTORA INDUSTRIAL INGENIEROS S.A.C.

E-MAIL: eci.inegenieros.sac@gmail.com Av. Tacna 384 - Pilcomayo – Huancayo

RUC: 20605750606 Cel: 9854285 85
 ECI INGENIEROS SAC
ENERGÍA CONSTRUCTORA INDUSTRIAL INGENIEROS S.A.C.

E-MAIL: eci.inegenieros.sac@gmail.com Av. Tacna 384 - Pilcomayo – Huancayo

RUC: 20605750606 Cel: 9854285 85
 ECI INGENIEROS SAC
ENERGÍA CONSTRUCTORA INDUSTRIAL INGENIEROS S.A.C.

E-MAIL: eci.inegenieros.sac@gmail.com Av. Tacna 384 - Pilcomayo – Huancayo

RUC: 20605750606 Cel: 9854285 85
 ECI INGENIEROS SAC
ENERGÍA CONSTRUCTORA INDUSTRIAL INGENIEROS S.A.C.

E-MAIL: eci.inegenieros.sac@gmail.com Av. Tacna 384 - Pilcomayo – Huancayo

RUC: 20605750606 Cel: 9854285 85
 ECI INGENIEROS SAC
ENERGÍA CONSTRUCTORA INDUSTRIAL INGENIEROS S.A.C.

E-MAIL: eci.inegenieros.sac@gmail.com Av. Tacna 384 - Pilcomayo – Huancayo

RUC: 20605750606 Cel: 9854285 85
 ECI INGENIEROS SAC
ENERGÍA CONSTRUCTORA INDUSTRIAL INGENIEROS S.A.C.

TABLA DE DATOS TÉCNICOS INTERRUPTOR TERMOMAGNÉTICO 80 A

E-MAIL: eci.inegenieros.sac@gmail.com Av. Tacna 384 - Pilcomayo – Huancayo

RUC: 20605750606 Cel: 9854285 85
 ECI INGENIEROS SAC
ENERGÍA CONSTRUCTORA INDUSTRIAL INGENIEROS S.A.C.

E-MAIL: eci.inegenieros.sac@gmail.com Av. Tacna 384 - Pilcomayo – Huancayo

RUC: 20605750606 Cel: 9854285 85
 ECI INGENIEROS SAC
ENERGÍA CONSTRUCTORA INDUSTRIAL INGENIEROS S.A.C.

E-MAIL: eci.inegenieros.sac@gmail.com Av. Tacna 384 - Pilcomayo – Huancayo

RUC: 20605750606 Cel: 9854285 85
 ECI INGENIEROS SAC
ENERGÍA CONSTRUCTORA INDUSTRIAL INGENIEROS S.A.C.

E-MAIL: eci.inegenieros.sac@gmail.com Av. Tacna 384 - Pilcomayo – Huancayo

RUC: 20605750606 Cel: 9854285 85
 ECI INGENIEROS SAC
ENERGÍA CONSTRUCTORA INDUSTRIAL INGENIEROS S.A.C.

E-MAIL: eci.inegenieros.sac@gmail.com Av. Tacna 384 - Pilcomayo – Huancayo

RUC: 20605750606 Cel: 9854285 85
 ECI INGENIEROS SAC
ENERGÍA CONSTRUCTORA INDUSTRIAL INGENIEROS S.A.C.

E-MAIL: eci.inegenieros.sac@gmail.com Av. Tacna 384 - Pilcomayo – Huancayo

RUC: 20605750606 Cel: 9854285 85
 ECI INGENIEROS SAC
ENERGÍA CONSTRUCTORA INDUSTRIAL INGENIEROS S.A.C.

E-MAIL: eci.inegenieros.sac@gmail.com Av. Tacna 384 - Pilcomayo – Huancayo

RUC: 20605750606 Cel: 9854285 85
 ECI INGENIEROS SAC
ENERGÍA CONSTRUCTORA INDUSTRIAL INGENIEROS S.A.C.

E-MAIL: eci.inegenieros.sac@gmail.com Av. Tacna 384 - Pilcomayo – Huancayo

RUC: 20605750606 Cel: 9854285 85
 ECI INGENIEROS SAC
ENERGÍA CONSTRUCTORA INDUSTRIAL INGENIEROS S.A.C.

E-MAIL: eci.inegenieros.sac@gmail.com Av. Tacna 384 - Pilcomayo – Huancayo

RUC: 20605750606 Cel: 9854285 85
 ECI INGENIEROS SAC
ENERGÍA CONSTRUCTORA INDUSTRIAL INGENIEROS S.A.C.

E-MAIL: eci.inegenieros.sac@gmail.com Av. Tacna 384 - Pilcomayo – Huancayo

RUC: 20605750606 Cel: 9854285 85
 ECI INGENIEROS SAC
ENERGÍA CONSTRUCTORA INDUSTRIAL INGENIEROS S.A.C.

IV Cálculos Justificativos

4.1. Caída de Tensión

Se deberá tener en cuenta que la máxima caída de tensión permisible es

de 5% de la tensión nominal, desde la fuente o transformador de
distribución hasta el tablero de barras, con un factor de potencia 0.9 en
atraso.

En los conductores tipo N2XOH, en la disposición a instalar, la reactancia

es muy pequeña que puede despreciarse.

Como el sistema es trifásico la caída de tensión será:

∆V = √3*R*I*Cos Ø …………(1)

R=∆ L …………(2)

Remplazando 2 en 1

∆V = √3 LICos Ø = 1/56; para el cobre

s
Luego:

∆V = 0.0309xLxIxCos Ø
S

E-MAIL: eci.inegenieros.sac@gmail.com Av. Tacna 384 - Pilcomayo – Huancayo

RUC: 20605750606 Cel: 985428585
 ECI INGENIEROS SAC
ENERGÍA CONSTRUCTORA INDUSTRIAL INGENIEROS S.A.C.

DISTRITO : HUANCAVELICA

PROVINCIA : HUANCAVELICA CONDUCTOR : CABLE

DEPARTAMENTO : HUANCAVELICA M.D. (kW) : 16.76

TENSION

CALCULO DE CAIDA DE TENSION

220
DEL SISTEMA :Voltios %V= 0.21

CALIFICACION 5460 ELECTRICA : W/departamento

POTENCIA CORRIENTE (I) L CONDUCTOR CAIDA DE TENSION

(m) (mm2) S.P.
PUNTO NL ( S L) Lotes C.E. ( S C.E.) S.P. S.P.
(Amp)
(KW) (KW) (KW) (KW) (V) ( SV ) ( S%V )

0 0 0.00 0.00 0.00 0.00 0.00 0.00 - 3x16 0.00 0.00 0.00
1 5 5.00 15.79 1.07 1.07 16.86 49.21 3x16 1.03 1.03 0.16
12.00
2 0 0.00 0.00 0.00 0.00 0.00 0.00 - - 0.00 1.03 0.00
05 49.21 1.03 0.21
1.07 12.00

E-MAIL: eci.inegenieros.sac@gmail.com Av. Tacna 384 - Pilcomayo – Huancayo

RUC: 20605750606 Cel: 985428585
 ECI INGENIEROS SAC
ENERGÍA CONSTRUCTORA INDUSTRIAL INGENIEROS S.A.C.

4.2. Cálculo de Barras

El dimensionamiento de barras debe ser tal que las mismas deben de

soportar sin deformación alguna los esfuerzos dinámicos y térmicos de la
corriente de cortocircuito que puede presentarse en el sistema.

Según normas ELECTROCENTRO S.A. el dimensionamiento de barras

será:

SUBESTACION O CARGA ESPESOR mm ANCHO mm

KVA KW
15.00 13.50 3 20
25.00 22.50 3 20
37.50 33.75 3 30
50.00 45.00 5 30
75.00 67.50 5 30
100.00 90.00 5 30
160.00 144.00 5 30
200.00 180.00 5 30
250.00 225.00 5 30

Como la Demanda Máxima Real de la acometida principal que alimenta al

banco de medidores es de 16.76 kW y asumiendo una sobre carga del 25%
se tiene 20.95 kW. Entonces elegimos la barra 3x20 mm.

4.3. Selección de Interrupción Termomagnético

Los interruptores termo magnéticos serán utilizados como protección

principal del banco de medidores del edificio contra las sobre cargas y
cortocircuitos.

Tendremos las siguientes consideraciones:

BM:

- Consideramos una sobrecarga del 25%, la demanda máxima será de

20.95 kW.
- La corriente nominal será I=20.95/(1.73*0.22*0.9) = 61.16 A.
- Según valores normalizados elegimos un interruptor termomagnético de
fuerza de 3x 80 A, 25 kA. Mínimo (Regulable a 100 A.).

E-MAIL: eci.inegenieros.sac@gmail.com Av. Tacna 384 - Pilcomayo – Huancayo

RUC: 20605750606 Cel: 985428585
 ECI INGENIEROS SAC
ENERGÍA CONSTRUCTORA INDUSTRIAL INGENIEROS S.A.C.

CAPÍTULO V

Metrados y presupuestos

E-MAIL: eci.inegenieros.sac@gmail.com Av. Tacna 384 - Pilcomayo – Huancayo

RUC: 20605750606 Cel: 985428585
 ECI INGENIEROS SAC
ENERGÍA CONSTRUCTORA INDUSTRIAL INGENIEROS S.A.C.

METRADO DE MATERIALES Y MONTAJE ELECTROMECANICO

PROYECTO :DISEÑO DE ACOMETIDA, BANCO DE MEDIDORES Y SISTEMA DE PROTECCION EN BAJA TENSION 220 V., S
DISTRITO : HUANCAVELICA
FECHA : AGOSTO 2023

A SUMINISTRO DE MATERIALES
P.
ITEM DESCRIPCION UNID CANTIDAD PARCIAL
UNITARIO

1.01 CONDUCTORES
1.02 CONDUCTOR TIPO N2XOH 3-1x10 mm2,7 HILOS m. 80.00 20.5 1640.00
1.03 CONDUCTOR TIPO LSOH DE 4 mm2, solido m. 100.00 4.2 420.00
1.04 CONDUCTOR CONCENTRICO SET 2x2.5 mm2 m. 7.50 4 30.00
1.05 CONDUCTORTIPO NH-80, VERDE AMARILLO DE 4 mm2 m. 30.00 3 90.00
SUB-
2180.00
TOTAL 1
BANCO DE MEDIDORES
2.01 CAJA METALICA PORTAMEDIDOR MONOFASICA UNID 8.00 48 384.00
2.03 INTERRUPTOR TERMOMAGNETICO MODULAR 3x80 A,25 KA, 220 V. REGULABLE UNID 1.00 55 55.00
2.02 INTERRUPTOR TERMOMAGNETICO 2x32 A, 220 V. UNID 8.00 48 384.00
2.03 MEDIDOR DE ENERGIA ELECTRONICO MONOFASICA, 2H, 10-40 A., 220 V. UNID 8.00 140 1120.00
SUB-
1943.00
TOTAL 2
FERRRETERIA Y ACCESORIOS
3.01 TUBO DE PVC SAP DE 35mm0 x 3m DE LONGITUD UNID. 1.00 18 18.00
3.02 CURVA PVC-SAP 35 mm0 x x 180° UNID. 2.00 7 14.00
3.02 TUBO DE PVC SAP DE 25mm0 x 3m DE LONGITUD UNID. 1.50 10 15.00
3.04 CURVA PVC-SAP 25 mm0 x x 180° UNID. 10.00 5 50.00
3.03 TEMPLADOR DE A°G° TIPO SAPITO UNID. 2.00 3 6.00
3.04 TERMINAL A COMPRESION DE COBRE 4 mm2 UNID. 20.00 1.2 24.00
3.04 TERMINAL A COMPRESION DE COBRE 6 mm2 UNID. 10.00 1.5 15.00
3.05 TERMINAL A COMPRESION DE COBRE 16 mm2 UNID. 9.00 2.4 21.60
3.06 ARMELLA TIRAFONDO DE F°G° DE 1Omm0 x 102mm DE LONGITUD UNID. 2.00 1.8 3.60
3.07 TARUGO DE MADERA DE 16mm0 x 75mm DE LONGITUD UNID. 2.00 0.8 1.60
3.11 CORREA PLASTICA DE AMARRE DE 305 mm x 7 mm DE LONGITUD, COLOR NEGRO UNID. 4.00 0.9 3.60
CINTA AISLANTE SIMILAR SCOTCH SUPER 33+ UNID. 1.00 19 19.00
3.12 CINTA DE GOMA AUTOFUNDENTE HASTA 1000V UNID. 1.00 35 35.00
CONECTOR BIMETALICO TIPO CUÑA Al/Cu, 25 mm2/16 mm2 UNID. 3.00 5.4 16.20
3.13 MATERIAL MENUDO UNID. 1.00 200 200.00
SUB-
442.60
TOTAL 3
POZO A TIERRA
4.01 CONDUCTOR DE COBRE DESNUDO CABLE TEMPLE BLANDO 16mm2, 7 HILOS M 16.00 10.5 168.00
CONECTOR DE ALEACION DE COBRE PARA ELECTRODO DE 16mm0 ELECTRODO DE
4.02 UNID. 6.00 8 48.00
COBRE DE 16mm 0 x 2400mm DE LONGITUD
4.03 ELECTRODO DE COBRE DE 16mm 0 x 2400mm DE LONGITUD UNID. 2.00 195 390.00
CAJA DE REGISTRO DE CONCRETO ARMADO DE 400 x 400 x 300mm CON TAPA TUBO
4.04 UNID. 2.00 42 84.00
PVC SAP DE 3 m DE LONGITUD x 1/2*0
4.05 TUBO PVC SAP DE 3 m DE LONGITUD x 1/2*0 UNID. 2.00 6.2 12.40
4.06 BENTONITA SODICA (SACO DE 32 Kg.) UNID. 2.00 35.2 70.40
4.07 TIERRA VEGETAL CERNIDA Y COMPACTADA (TIERRA NEGRA) M3 2.50 115 287.50

E-MAIL: eci.inegenieros.sac@gmail.com Av. Tacna 384 - Pilcomayo – Huancayo

RUC: 20605750606 Cel: 985428585
 ECI INGENIEROS SAC
ENERGÍA CONSTRUCTORA INDUSTRIAL INGENIEROS S.A.C.

SUB-
1060.30
TOTAL 4
TABLERO DE BARRAS Y SISTEMA DE PROTECCION

5.01 TABLERO DE BARRAS, INCLUYE: TABLERO METALICO CON PUERTAYCHAPA, UNID. 1.00 320 320.00
BARRA DE COBRE, AISLADORES PORTABARRAS Y DEMAS ACCESORIOS

5.02 INTERRUPTOR TERMOMAGNETICO MODULAR DE FUERZA 3x80 A, 25 kA. 220 V. UNID. 1.00 342 342.00
CONREGULADOR TERMICO Y MAGNETICA. REGULABLE 100 A.
5.02
5.04
SUB-
662.00
TOTAL 5

S/
TOTAL SUMINISTRO DE MATERIALES 6,287.90

METRADO DE MATERIALES Y MONTAJE ELECTROMECANICO

PROYECTO :DISEÑO DE ACOMETIDA, BANCO DE MEDIDORES Y SISTEMA DE PROTECCION EN BAJA TENSION 220 V., S

DISTRITO : HUANCAVELICA

FECHA : AGOSTO 2023

B MONTAJE ELECTROMECANICO
ITEM DESCRIPCION UNID CANTIDAD P. UNITARIO PARCIAL

1.01 INSTALACION DE TABLERO Y BANCO DE MEDIDORES

1.02 INSTALACION DE TABLERO DE BARRAS 30 SIMPLE m. 1.00 28 28.00
1.03 INSTALACION DE BANCO DE MEDIDORES 10 SIMPLE m. 8.00 6 48.00
SUB-TOTAL 1 76.00
INSTALACION DE PUESTA A TIERRA

2.01 EXCAVACION DE TERRENO NORMAL (Inc. Limpieza, elim. desmonte y M3 2.24 75 168.00
resane según corresponda)
2.01 INSTALACION DE PUESTA A TIERRA TIPO PAT-1 JGO 1.00 62 62.00
2.03 RELLENO Y COMPACTACION DE PUESTA A TIERRA M3 1.79 58 103.82
2.02 ELIMINACION DE DESMONTE M3 2.60 27 70.20
SUB-TOTAL 2 404.02
FERRRETERIA Y ACCESORIOS
3.01 PRUEBAS Y PUESTA EN SERVICIO GBL 1.00 150 150.00
3.02 PRUEBA Y PUESTA EN SERVICIO DE TABLERO Y BANCO DE MEDIDORES
3.02 EXPEDIENTE TECNICO DE BANCO DE MEIDORES GBL 1.00 650 650.00
3.04 EXPEDIENTE TECNICO FINAL DE CONFORME A OBRA
SUB-TOTAL 3 800.00

TOTAL DE MANO DE OBRA 1280.02

TOTAL GENERAL S/ 7,567.92

E-MAIL: eci.inegenieros.sac@gmail.com Av. Tacna 384 - Pilcomayo – Huancayo

RUC: 20605750606 Cel: 985428585
 ECI INGENIEROS SAC
ENERGÍA CONSTRUCTORA INDUSTRIAL INGENIEROS S.A.C.

CAPITULO VI

Conclusiones y recomendaciones

E-MAIL: eci.inegenieros.sac@gmail.com Av. Tacna 384 - Pilcomayo – Huancayo

RUC: 20605750606 Cel: 985428585
 ECI INGENIEROS SAC
ENERGÍA CONSTRUCTORA INDUSTRIAL INGENIEROS S.A.C.

E-MAIL: eci.inegenieros.sac@gmail.com Av. Tacna 384 - Pilcomayo – Huancayo

RUC: 20605750606 Cel: 985428585
 ECI INGENIEROS SAC
ENERGÍA CONSTRUCTORA INDUSTRIAL INGENIEROS S.A.C.

CAPITULO VII

E-MAIL: eci.inegenieros.sac@gmail.com Av. Tacna 384 - Pilcomayo – Huancayo

RUC: 20605750606 Cel: 985428585
