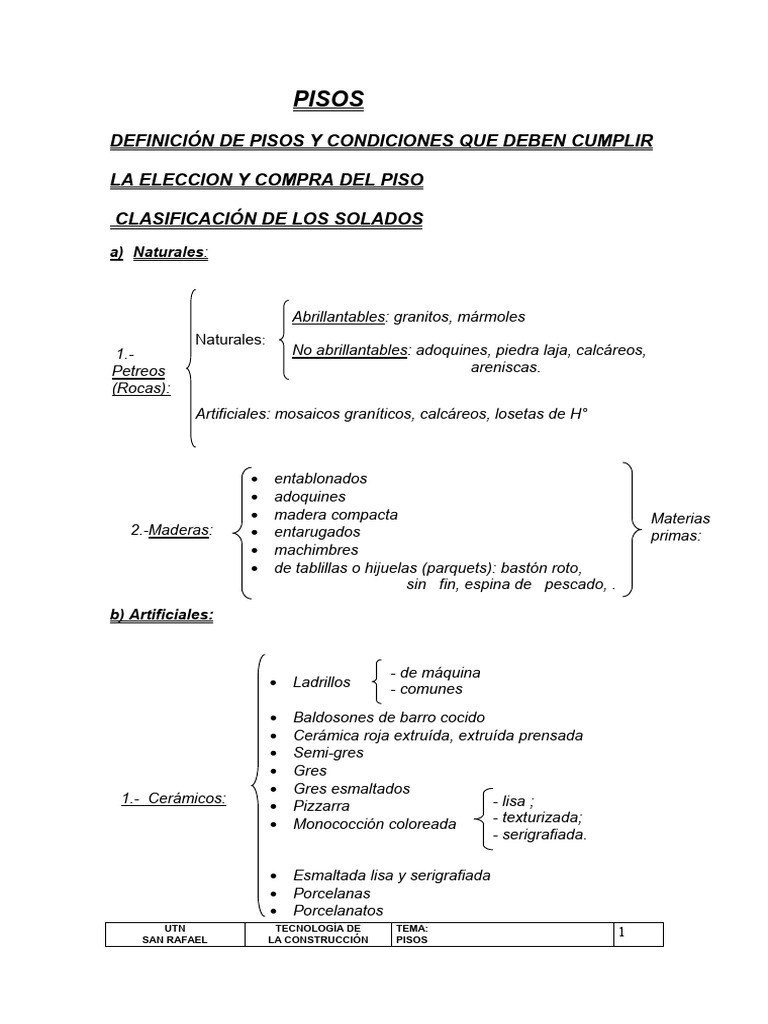

• entablonados
• adoquines
• madera compacta Materias
2.-Maderas: • entarugados primas:
• machimbres
• de tablillas o hijuelas (parquets): bastón roto,
sin fin, espina de pescado, .
b) Artificiales:
- de máquina
• Ladrillos - comunes
• Baldosones de barro cocido
• Cerámica roja extruída, extruída prensada
• Semi-gres
• Gres
• Gres esmaltados
1.- Cerámicos: - lisa ;
• Pizzarra
• Monococción coloreada - texturizada;
- serigrafiada.
LOS ZÓCALOS
MATERIALES AGLOMERANTES
ESPESORES Y DOSAJES
JUNTAS DE DILATACIÓN:
JUNTAS:
JUNTAS DE COLOCACIÓN:
PISOS FLOTANTES
PISOS CALEFACCIONADOS
LEGISLACION CIVIL
COMPUTO DE MATERIALES
Precauciones:
• Cuando el contrapiso y el piso son del mismo material conviene ejecutarlos en una
sola operación.
• Para decidir en nivel y características del contrapiso hay que tener definido el piso
a colocar.
• Hay que considerar la humedad y temperatura del ambiente en el momento de
ejecutar los contrapisos.
• Cuidar el relleno y compactación de las zanjas donde se alojan las cañerías de
desagüe, antes de ejecutar el contrapiso.
• Cuando se prevé la presencia de agua ascendente del terreno hay que colocar
capa aisladora horizontal por debajo del contrapiso o entre éste y el piso de
terminación.
• El contrapiso debe estar limpio de todo material extraño, sobre todo orgánico o
higroscópico, antes de colocar el piso de terminación.
• Las carpetas deben ejecutarse inmediatamente antes de colocar el piso para que
no se ensucien.
• En locales sanitarios las pendientes deben materializarse con el material del
contrapiso.
PISOS o SOLADOS
Reciben esta denominación las superficies horizontales o con escasa pendiente
destinadas a la circulación de personas y el desplazamiento de elementos que surgen
del uso de los espacios, tanto interiores como exteriores, constituyendo así el
revestimiento superior del suelo o de los entrepisos. Están directamente vinculados
no-solo a la estética de lugar sino también a las condiciones constructivas, calidad de
la base de sustentación, tipo de contrapiso, cargas a la que serán sometidos y
exigencias técnicas de utilización como: aspecto, térmico, acústico, hidrófugo,
antideslizante, antiestático, etc.
En la actualidad la tecnología permite fabricar materiales de gran calidad, lo cual
permite garantizar la estabilidad dimensional, su planicidad y las resistencias exigibles
a la compresión, la abrasión, el rayado, la identación, las quemaduras de cigarrillos,
los ataques químicos, etc.
Les llama pavimentos cuando están sometidos al transito de rodados.
Suelen denominarse los solados por el material que se construyen (como ladrillos,
losas u otro material).
La colocación de los pisos en general es una de las últimas colocaciones de la obra.
a) vivienda:
• aislantes acústicos y térmicos.
• Brindar sensación de bienestar al usuario.
• Presentar aspecto grato y confortable.
• En el interior: horizontales, salvo en sanitarios y garajes.
• Más resistentes en ascensos y circulaciones.
• En grandes superficies con elementos grandes.
• En superficies pequeñas con elementos pequeños.
b) industria:
• En interior horizontales y en exterior con pendientes.
• Resistentes al impacto de herramientas, a los agentes químicos, fuego.
• Separar las circulaciones de los operarios y la de los demás elementos.
• De fácil mantenimiento y reposición para no interrumpir el trabajo.
• Superficies continuas o con juntas especialmente tratadas.
• Resistir el peso de los vehículos de transporte.
• Resistente a los agentes atmosféricos.
c) terminales de transporte:
• De cargas: responder a los vehículos y la carga.
• De pasajeros: buen aspecto y terminación.
• Resistencia a la abrasión y desgaste.
• De fácil limpieza y mantenimiento.
d) deporte:
• de acuerdo a los reglamentos respectivos.
g) cultura:
• Seguros para la circulación, sobre todo en situaciones de pánico.
• Absorbentes de ruidos.
• Con acondicionamiento térmico.
• Fáciles de limpiar y mantener.
• Resistentes al desgaste y la abrasión.
Al elegir un piso conviene tener presente donde y como será utilizado. Veamos
algunos ejemplos...
EN UNA VIVIENDA:
Saber cuales pueden ser las características de un piso ayuda a elegir el más
conveniente para cada caso.
ASPECTO
COSTO
COLOCACION
DURACION
LIMPIEZA
RENOVACIÓN
Algunos pisos pueden recuperar su aspecto inicial mediante pulido (maderas, pétreos,
mosaicos) o renovarse por limpieza profunda (alfombras).Los pisos de cemento se les
puede colocar encima otro tipo de piso(como si fuera una carpeta).
RESISTENCIA
Al desgaste
• Averiguar que pisos son adecuados para la intensidad de tránsito que van a sufrir,
y que les pasa en caso de desgaste: si cambia de color, hace polvo o pelusa,
pierde o gana brillo, etc.
• Esta resistencia (“dureza PEI”) suele indicarse con un número.
Al punzonamiento
• Los tacos finos, las patas de los muebles, etc., transmiten las cargas en forma
muy concentrada, y eso, en algunos pisos “blandos”, producen hundimientos (en
los más elásticos las marcas desaparecen cuando se quita la carga).
¿DESLIZANTE?
ABSORCIÓN
• Cuanto más poroso sea el material será más absorbente, más “manchable” y
menos deslizante.
• Al absorber agua se dilatan, y aún más cuando el agua se congela y expande.
• Para algunos pisos hay tratamientos anti-absorbentes.
TEMPERATURA
• Algunos materiales para piso son más cálidos que otros (tanto la sensación que
transmiten al pisarlo como su contribución a que el ambiente sea más o menos
cálido).
• Algunos deberán transmitir la temperatura, otros aislar.
SONORIDAD
• Según el uso a que se destinará el local y los locales contiguos, será más o menos
necesario colocar un piso que amortigüe el ruido de pisadas, golpes, etc.; absorba
el sonido ambiente; evite rebotes de sonido, y aísle acústicamente.
...y teniendo en cuenta los requerimientos específicos del local donde se colocará el
piso y de sus usuarios, puede ser necesario considerar muchas otras cosas al elegir
un material, como ser:
• Si también sirve como revestimiento.
• Si es apto para exteriores(sol, lluvia, cambios bruscos de temperatura).
• No marcarse pos quemadura de cigarrillos.
• Estabilidad dimensional.
• Combustibilidad.
• Resistencia a ciertos ácidos.
• Aislante eléctrico.
CONSULTAR
Los datos técnicos de un piso pueden ser consultados con el proveedor, pero como
mucha gente cuando no sabe improvisa, lo mejor, en caso de duda, es consultar al
departamento técnico de la empresa fabricante y/o leer sus fichas o folletos.
UTN TECNOLOGÍA DE TEMA: 11
SAN RAFAEL LA CONSTRUCCIÓN PISOS
********CLASIFICACIÓN DE LOS SOLADOS******
♦ Los Mármoles:
♦ Pavimento Adoquinado:
Está constituido por piedras, generalmente graníticas, de forma regular, colocadas
sobre base de arena directamente contra el suelo sobre contrapiso de hormigón,
simple o armado.
♦ Pavimento Empedrado:
Se hace con bloques de piedra de forma irregular, los cuales, dado que no tienen el
mismo alto, no pueden aplicarse directamente sobre el contrapiso, sino sobre una
capa de arena intermedia, que reparte las cargas y uniforma las cargas del pavimento.
Resulta indestructible y barato; debido a ello es el más comúnmente usado en las
ciudades.
♦ Las Lajas:
• Aspecto: su color y porosidad varía según el tipo y el origen (color arena, rojizas,
negruzcas). La forma puede ser irregular o escuadra.
• Resistencia: varía según el tipo. En general se desgastan mucho y algunas, como
la pizarra, se escaman. La laja San Luis es pura porque tiene cuarzo. En piezas
finas pueden partirse.
• Absorción: son muy absorbentes (excepto la laja San Luis que es la mas
compacta).
• Colocación: “tradicional” con mezcla, o sobre lecho de arena, buscando distribuir
equilibradamente en el piso las piedras de distinta y tamaño.
• Corte: hachuela o disco de carburo, widea o diamante.
• Juntas de colocación: se llenan con concreto (a veces coloreados) o con tierra y
pasto.
• Acabado: algunas se pueden pulir en obra. La laja San Luis se “cura” y oscurece
con gas oil.
• Mantenimiento: se pueden abrillantar con cera; si es cera de color dará efecto
empavonado.
En la siguiente figura se muestran diferentes tipos de pisos con lajas de piedras y
cemento:
♦ Entarimados:
Recibe el nombre de entarimado a los pisos de madera en general. Los
“entablonados”, son pisos de maderas formados mediante una sucesión de tablas o
tablones de madera cepillada de 1” de espesor y de poca anchura, que se disponen
combinados formando una superficie plana, con unas juntas de armonioso dibujo,
clavados directamente sobre viguetas o tirantillos y sin estar ensamblados entre sí.
Cuando las tablas se hallan ensambladas, los pisos se llaman machihembrados. Las
tablas se clavan en el borde, con el clavo indicado. Las juntas longitudinales deben ir
alternadas.
Para colocar interiores en interiores se utilizan las tablas machihembradas más bien
largas, con o sin cámara de aire. Para exteriores son de madera dura sin
machihembrar.
• Aspecto: queda definido por el tipo de madera, las medidas y la disposición de las
tablas.
• Resistencia: depende del tipo de madera (dura, semidura o blanda). Si abajo
tienen cámara de aire, hay que cuidar el espesor y la distancia entre apoyos para
que las tablas no se curven.
• Materias primas: Se utilizan las maderas de pino, alerce, abeto, melis, encina,
roble, haya, etc.
• Absorción: se suelen hacer con pinotea o con maderas semi-duras o duras, que
son poco absorbentes.
• Colocación: en interiores se colocan como se indica en (COMO SE COLOCAN
LOS PISOS DE MADERA).
• Corte: quebracho, sierra de widia. El resto, sierra común.
• Junta de dilatación: mínimo 7 mm en todo el perímetro.
• Acabado: se lijan a máquina. Los de algarrobo oscurecen en contacto con el aire
(no encerarlos enseguida).
• Mantenimiento: en interiores se pueden encerar o plastificar. En exteriores se le
puede aplicar gas-oil.
En el entarimado de punto de Hungría las tablas se disponen sobre los rastreles con
un ángulo de inclinación comprendido entre los 30 y los 40° (fig. 2).
El entarimado a la francesa difiere del anterior en la forma que adoptan los extremos
de las tablas. Mientras que en el entarimado de punto de Hungría los extremos van
cortados a bisel, en el entarimado a la francesa van perfectamente encuadrados (fig.
3). Esto hace que puedan ir inclinados con un ángulo mayor a los 45° sin que se
produzcan las contracciones que se presentarían en el entarimado de punto de
Hungría.
• Aspecto: queda definido por el tipo de madera, disposición de las tablas y, por la
presencia de los tarugos que se colocan.
• Resistencia: depende del tipo de madera (dura, semidura o blanda). Si abajo
tienen cámara de aire, hay que cuidar el espesor y la distancia entre apoyos para
que las tablas no se curven.
• Absorción: ídem al anterior.
• Colocación: en interiores y en exteriores se colocan como se indica en (COMO SE
COLOCAN LOS PISOS DE MADERA). En este caso, los clavos o tornillos de
fijación se “tapan” con tarugos de madera.
• Corte: ídem al anterior.
• Junta de dilatación: mínimo 7 mm en todo el perímetro.
• Acabado: se lijan a máquina. Los de algarrobo oscurecen en contacto con el aire
(no encerarlos enseguida).
• Mantenimiento: ídem al anterior.
Contrapiso
Estructura resistente
• FORMA Y TAMAÑO:
Contrapiso
Estructura resistente
PARQUET BASTON
ROTO
ESPESOR ¾” (15 mm)
Para colocar sobre
carpeta clavable.
Colocación tradicional o
según dibujo elegido.
PARQUET DAMERO:
PARQUET DAMERO
ESPESOR ½” (8 mm).
Para colocar con adhesivo vinílico
sobre carpeta dura.
• Carpetas: “clavable” para parquet bastón roto, “dura” para parquet damero.
• Para pisos tarugados carpeta dura con alfajías bien niveladas o clavable para
colocar con bastidor. En todos los casos libre de humedad.
• Trabajos de albañilería concluidos.
• Ventanas con vidrios colocados.
• Pintura en paredes faltando su última mano.
• Superficie limpia y despejada de obstáculos que interrumpan los trabajos.
• Una vez colocados los pisos colocar parafina o cera.
• Esperar un período mínimo de 7 días para hacer el pulido y una vez hecho aplicar
varias manos de cera natural en pasta.
• Para plastificar esperar un período de tiempo conveniente para cada madera a
partir de su colocación.
♦ pisos Deportivos
Son entablonados machihembrados que soportan gran transito y flexión.
Generalmente utilizados en cancha de squash, básquet, gimnasios y salones de
clubes. Son instalados sobre tirantería, con sistemas flotantes y elásticos para
comodidad del deportista.
Medidas mas comunes:
Espesor: 20 mm.
♦ Pavimento tarugado:
Se emplea madera cortada en pequeños cubos, a la cual se los llaman tarugos,
disponiendo de la madera con las fibras verticales a fin de evitar la compresión por el
peso de los vehículos.
Los tarugos, de madera dura, son generalmente de algarrobo; se los corta a una altura
uniforme, de manera de obtener una superficie lisa, y se colocan sobre un contrapiso
de 15 cm de espesor, alisado con un revoque de hormigón.
La forma de colocación de este piso lo explicamos en (COMO SE COLOCAN LOS
PISOS DE MADERA).
Son trozos semejantes a las baldosas o adoquines de madera muy dura sin
machihembrar, cuyas juntas se toman con concreto. También se pueden hacer pisos
con rodajas de troncos.
• Aspecto: dan pisos de mucha presencia y calidez, de aspecto un poco rústico muy
adecuado para ambientes poco formales. Los tacos presentan matices de
coloración veteado.
• Resistencia: la dureza de las maderas empleadas y de las juntas de concreto hace
que los pisos de este material sean muy resistentes. En exteriores usar maderas
dura de 4 cm o más de espesor.
• Absorción: tanto las maderas duras como las juntas de concreto son muy poco
absorbentes.
• Colocación: generalmente se pegan con “asfalto de parquetista” sobre carpeta de
concreto.
• Corte: si son de algarrobo, cortar con sierra común. Si son de quebracho, usar
sierra de widia.
• Juntas de colocación: de 1 cm o más, se llenan con mezcla 1 de cemento, 3 de
arena, agua y mejorador plástico.
• Acabado: se pulen con lijadora para parquet. Dejar los primeros 20 días sin
encerar para que oscurezcan.
• Mantenimiento: en interiores se pueden encerar o plastificar. En exteriores se les
puede aplicar gas-oil.
El uso de la madera para los pisos tiene una larga historia, desde los antiguos
rollizos achuelados hasta las actuales “baldosas” de parquet.
La madera de pinotea, de uso corriente a comienzos de siglo, ha debido ser
sustituida por otras de origen nacional: eucalipto, algarrobo, lapacho, caldén,
quebracho, viraró, tipa, incienso, etc.
Otras de las materias primas utilizadas son la madera de: pino, haya, encina,
alerce, abeto, melis, roble, nogal,pino tea, guatambu, curupay, roble de
eslavonia, guayubira, etc.
Estos baldosones se fabrican desde principios de siglo en nuestro país y han tenido
una difusión tal, que no existe ciudad o pueblo importante donde no los hagan.
Son elementos planos de formato cuadrado o rectangular, los más resistentes son
hechos en fabrica prensados, vibrados y curados, se fabrican sobre la base de
cemento, con una superficie no mayor de 0.25 cm2, construidos por compactación o
prensado en procesos adecuados de dos o tres capas superpuestas: una superior de
desgaste, constituida por una mezcla de consistencia lechosa, de cemento portland
normal o blanco, agregado fino muy limpio o triturado de roca, polvo de mármol
(marmolina) y pigmentos minerales y otra u otras inferiores de base, constituida por
un mortero semi-seco de cemento portland normal.
Terminada la fabricación, los baldosones son sometidas a procesos de curado durante
12 hs como mínimo, por inmersión en agua aspersión o vapor. Luego deben tener un
periodo de almacenado. También se los puede hacer en obra sin prensar.
• Aspecto: los comunes son lisos y de color cemento, pero también pueden ser
coloreados, texturados con agregados gruesos, o con dibujos de molde. Sus
bordes son biselados.
• Resistencia al desgaste: según calidad.
• Resistencia a la flexión: los muy livianos y mal prensados se parten con facilidad.
Los hay con armadura interior para soportar cargas.
• Absorción: medianamente absorbentes (los más compactos absorben menos).
• Colocación: “Tradicional ” con mezcla, o sobre lecho de arena (recambio más fácil).
• Corte: manualmente (sugerencias en “ COMO CORTAR Y AGUJEREAR” que
detallamos en otro momento) o con disco de carburo-silicio, de widia o diamante.
• Juntas de colocación: espesor mínimo 2 mm, se llenan con concreto o con arena
seca.
• Acabado: hay que quitar la mezcla que se les adhiera antes de que se endurezca,
no se deben pulir.
• Mantenimiento: en interiores usar ceras siliconadas auto-brillo. En exteriores,
lavado habitual.
CONDICIONES GENERALES
Mezclas:
Arena negra, arena colorada, cemento, color (óxidos de hierros “ferriti”), colores rojo,
negro, amarillo, verde y sus combinaciones.
Preparación:
1)- Se coloca en el molde una mezcla de aceite de lino y kerosene para el desmolde.
2)- Se agrega el color preparado con mezcla y agua.
3)- Se le incorpora una mezcla seca de cemento y arena fina, una parte de cemento y
una de arena.
4)- Se le agrega otra mezcla húmeda de arena colorada y cemento, cuatro partes de
arena y una de cemento.
5)- Se cierra el molde y se prensa a 42 t. Mínimo.
Luego del desmolde se deja 24 horas y se coloca en el agua 2 o 3 días, cuando se
retira el agua se deja en estación de 25 a 30 días.
♦ 2- Baldosa calcárea:
Son piezas moldeadas (las mejores también son prensadas), constan de una parte
básica de mortero de cemento, común a todos los tipos, y un recubrimiento de 5 a 7
mm de grosor de cemento coloreado.
Esta baldosa aglomerada con cemento cuya capa superior, de desgaste, está
constituida por cemento pórtland normal (gris) o blanco, polvo de mármol calcáreo
(marmolina) y/o triturado fino de roca u otros materiales de similar dureza y pigmentos
colorantes.
Tiene un espesor mínimo total de 20 mm y se fabrica con un lado de 150, 200 y 300
mm.
En las siguientes figuras se pueden conocer diferentes texturas, dibujos, etc que da un
mosaico calcáreo:
Los de 2 a 3,5 cm de espesor tienen una capa de base y una de vista. La cara inferior
es solo de mortero, siendo la cara de pisar la que lleva el material señalado. Los de 1
a 1,5 cm de espesor son iguales en toda su masa (la capa intermedia también puede
faltar a veces).
El rodapié, que es del mismo material, suele tener las medidas siguientes:
Lado: 20 25 30 40 50.
Grueso: 2 cm como mínimo
1. Cara vista. La superficie de la cara vista terminada será plana, suave al tacto, de color
ó colores firmes y uniformes, debiendo presentar una repartición sensiblemente regular
de los mármoles, rocas trituradas en sus distintas granulometrias y en conformidad con
la muestra establecida por convenio previo.
2. Defectos. No se admitirá defectos definidos como “Grietas, Rajadura Capilar, Ampolla,
Falta de adherencia”.
Agregado fino. Estará constituido por la trituración de materiales pétreos que cumplan
con las características establecidas en las normas IRAM 1 512 e IRAM 1 627.
Agregado grueso. Para la capa de desgaste de las baldosas graníticas, estará
constituidos por granos provenientes de mármoles, rocas trituradas o naturales,
con las características establecidas en las normas IRAM 1 531 e IRAM 1 627.
Cemento Pórtland normal. Cumplirá los requisitos establecidos en la norma IRAM 1
503.
Agua. El agua a emplear en la fabricación de las baldosas deberá cumplir los
requisitos establecidos en la norma IRAM 1 601.
Pigmentos.
1. Calidad de colores. Se emplearán pigmentos inorgánicos, libres de ácidos solubles,
sin reacción ante el incremento de alcalinidad producido durante el fraguado del
cemento pórtland, y no higroscópicos.
2. Limitación de cantidades. Los pigmentos con densidad relativa menor que 3,
deberán emplearse en cantidades aproximadas al 5% de la masa de cemento. Sólo en
los casos en que así se establezca por convenio previo, podrá llegarse al 10%.
3. Se emplearan pigmentos puros de alto poder decorativo, de manera de llevar a un
mínimo el porcentaje de pigmentos sobre la masa de cemento. Los pigmentos más
livianos se emplearán en cantidades mas reducidas.
DENOMINAMOS:
DEFECTOS:
• Grieta. Rajadura que atraviesa una parte de la capa de desgaste que va desde el
borde de la baldosa hacia el centro y que mide algunos centímetros de longitud.
• Rajadura capilar. Rajadura que afecta una parte de la cara vista y está dispuesta
siguiendo un has de mallas más o menos apretadas. Es visible al humedecerse la
baldosa pero al secarse pude dejar de serlo a simple cara vista.
• Melladura de arista. Solución de continuidad en el filo de arista de la cara vista de
la baldosa.
• Melladura de esquina. Solución de continuidad en una esquina de la cara vista de
la baldosa.
• Ampolla. Protuberancia que contiene aire en la cara vista de la baldosa.
• Poro. Falta de material en la capa de desgaste cuya medida excede el valor
indicado en la tabla II.
• Falta de adherencia. Separación parcial entre las capas que forman una baldosa.
CURADO:
ALMACENAMIENTO:
Las baldosas llevaran grabadas y/o impresas en su cara de base con caracteres
legibles e indelebles, además de lo que establezcan las disposiciones legales
vigentes, la marca registrada o el nombre o apellido o la razón social del fabricante,
exceptuando aquellas piezas en las cuales no es posible por sus pequeñas medidas.
Además llevarán el sello IRAM, cuando el fabricante haya obtenido el derecho a
usarlo.
NOTA. La presencia del sello IRAM de conformidad del sello IRAM asegura que el
producto forma parte de una línea de producción capaz de cumplir en forma constante
con las exigencias de la norma IRAM respectiva. Involucra que está sujeto a un
sistema de supervisión, control y ensayo el que incluye inspecciones periódicas o
permanentes en la planta de fabricación y la extracción de muestras en el comercio
para su ensayo. El sello IRAM solamente puede ser usado por los fabricantes que
hayan sido licenciados por IRAM de acuerdo con las reglamentaciones vigentes.
REQUISITOS:
- Medidas y discrepancias:
Las medidas de las baldosas y sus discrepancias, verificadas según *1/*2, deberán
cumplir con los valores indicados en la tabla I:
TABLA I
TABLA Ii
DEFECTOS
Melladura de Melladura
aristas de esquina Poros Alabeo Flecha Ángulos
Longitud total
Tipo de máxima en Longitud Desviación
baldosa cada lado máxima Diámetro Máximo Máxima máxima
respecto a su (mm) máximo (%) (%) (%)
medida
nominal (%)
Calcárea 5 5
Granítica 10 3
Tipo a)
Granítica 3 3 3 1
Tipo b, c y 2.5 0.5
d
CARACTERÍSTICAS FISICAS:
1. Absorción de agua: la absorción de agua verificada según *2, no será mayor del
10% de su masa.
2. Desgaste: el desgaste máximo verificado según *3, será de 1.5 mm, para todos los
tipos.
3. Flexión: la resistencia mínima a la flexión, verificada según *4, será la indicada a
continuación:
Baldosas calcáreas 25 daN/cm2
Baldosas graníticas 35 daN/cm2
4. Choque: las baldosas ensayadas según *5, no deberán romperse por caída desde
alturas menores de 70 cm.
5. Corte a mano: la desviación máxima, verificada según *6, será de 2.5 mm. Este
requisito regirá solamente para las baldosas calcáreas.
INSPECCION Y RECEPCION:
• Inspección visual: el lote será sometido a una inspección visual para verificar si
cumple con lo establecido anteriormente en CONDICIONES GENERALES, según
el tipo de baldosas que lo constituya, rechazándose aquellas unidades que no
satisfagan dichos requisitos. Si la cantidad de defectuosos excediera el 5%, el lote
será rechazado.
• Muestra: del total del lote resultante de la se extraerán al azar las unidades de la
muestra que corresponda en la formo siguiente:
a) para la verificación de las medidas, defectos, absorción de agua, flexión y corte
a mano se utilizará la tabla III:
*METODO DE ENSAYO
*1-MEDIDAS
*2.1- Instrumental. Para realizar este ensayo es necesario disponer de los siguientes
aparatos y accesorios:
a) Estufa con libre circulación de aire, con control automático que permita mantener
una temperatura comprendida entre 105°C y 110°C;
b) Balanza que aprecie el 1 g;
c) Recipiente con agua destilada o de lluvia que pueda contener la cantidad de
probetas indicadas, completamente sumergidas en el líquido sin contacto entre
ellas.
*2.2- probetas. Las probetas deben tener todos los bordes rotos pero libres de fisuras
o laminaciones, ser de forma aproximadamente cuadrada y de una superficie de unos
100 cm2.
*2.3- procedimiento.
*2.3.1-las probetas se secan por calentamiento en la estufa a una temperatura
comprendida entre 105°C y 110°C, luego enfriadas a temperatura ambiente se pesan
hasta un valor constante al 0.1 %, verificado mediante dos pesadas sucesivas, con un
intervalo de 24 hs. al valor así obtenido se lo designa como m1.
*2.3.2- las probetas secas se someten en el baño de agua a temperatura ambiente,
disponiéndolas de modo que el líquido pueda circular libremente entre ellas.
*2.3.3- se calienta el agua del baño del agua en forma gradual hasta alcanzar el punto
de ebullición, manteniendo esas condiciones durante 3 hs y cuidando de reponer el
agua evaporada de modo que las probetas queden permanentemente sumergidas.
Transcurrido el lapso indicado se coloca el baño bajo una corriente de agua hasta que
tome la temperatura ambiente.
*2.3.4- se retiran las probetas del baño, se enjuagan con un trapo y luego se pesan
dentro de 5 min. El valor obtenido se designa como m2.
*3-DESGASTE
*3.1- Instrumental. Para realizar este ensayo debe disponerse del siguiente
instrumental:
UTN TECNOLOGÍA DE TEMA: 36
SAN RAFAEL LA CONSTRUCCIÓN PISOS
a)máquina de Dorry;
b)abrasivo constituido por arena silícea de la granulometría indicada en la tabla V:
TABLA V
c)estufa con libre circulación de aire que permite mantener una temperatura
comprendida entre 105°C y 110°C;
d)calibrador a coliza que permita leer el 0.imm, provisto de una placa de contacto de
10 mm de diámetro.
*3.2- Probetas. Las probetas consisten en trozos cuadrados de baldosas de 5 cm de
lado o circulares de aproximadamente de 5 cm de diámetro, cortados
perpendicularmente a la cara vista por cualquier método que no afecte sus
características físicas.
*3.3- Procedimiento.
*3.3.1- Se secan las probetas en la estufa a temperatura comprendida entre 105°C y,
luego de enfriadas a temperatura ambiente, se pesan a intervalos de 24 h, hasta que
dos pesadas sucesivas no difieran en más de 0.1 %.
*3.3.2- Se determina el espesor de la probeta promediando las mediciones realizadas
sobre varios puntos separados regularmente.
*3.3.3- Se colocan dos probetas en el dispositivo de ensayo, graduado de modo que
ejerza una presión de 0.250 daN/cm2 sobre la superficie de desgaste.
*3.3.4- Se hace funcionar el dispositivo de ensayo hasta un recorrido total de 300 m,
cuidando que la incorporación del abrasivo se efectúe en forma continua y uniforme.
*3.3.5- Se retiran las probetas del dispositivo de ensayo, se limpian con un paño y se
determina el espesor repitiendo la operación indicada en *3.3.2.
*3.4- Cálculo. El desgaste se obtiene mediante la relación:
D=C1 – C2
Siendo:
D el desgaste, en milímetros;
C1 el espesor promedio de la probeta antes del ensayo, en mm
C2 el espesor promedio de la probeta después del ensayo, en mm.
*4- FLEXIÓN
*4.2- Probetas. Las probetas deben estar constituidas por baldosas enteras.
UTN TECNOLOGÍA DE TEMA: 37
SAN RAFAEL LA CONSTRUCCIÓN PISOS
*4.3- Procedimiento.
*4.3.1- se coloca la probeta sobre los apoyos con la cara vista hacia abajo.
*4.3.2- se aplica la carga previa interposición con la barra y la probeta de una tira de
fieltro o caucho de 1 cm de espesor, aumentándola gradualmente en forma continua y
uniforme hasta alcanzar el punto de rotura. La distancia entre ejes de apoyos debe
ser del 85% de la medida del lado de la baldosa.
*5- CHOQUE
*5.1- Instrumental. Para realizar este ensayo es necesario disponer del siguiente
instrumental:
a) Aparato constituido por un mecanismo que permita mantener suspendida una pesa
a alturas variables y provisto de un dispositivo que la deje caer libremente;
b) Pesa de fundición de hierro, con el extremo inferior terminado en forma de
semiesfera de 40 mm de diámetro y de una masa de 250 gr;
c) Lecho de arena de 10 cm de espesor, constituido por arena seca y suelta de
granulometría B (IRAM 1627) contenido en un cajón de 60 cm x 60 cm de base y
15 cm de altura.
*6.1- Instrumental. Para realizar este ensayo es necesario disponer de los siguientes
elementos:
a) martillo de 2 kg de masa;
b) lecho de arena compacta, de 20 cm de espesor;
c) regla de madera dura de sección cuadrada de 30 mm de lado;
d) regla metálica graduada al 1 mm.
*6.3- procedimiento.
*6.3.1- se coloca la probeta con la capa de base hacia arriba sobre el lecho de arena
compactada.
INFORME TECNICO:
- En cuanto al aspecto que deben presentar las baldosas, como también los defectos
admisibles, que varían con el tipo y el grado de terminación de la cara vista. Se
determino que entre la inclusión o supresión de la raya como defecto, se debe optar
por la segunda alternativa por considerarse que es una marca en la baldosa, difícil de
evitar, dado el manipuleo a la que se la somete hasta su entrega en obra, y de una
importancia relativa puesto que en las baldosas graníticas se eliminan durante el
empastinado en obra y en las calcáreas se producen rayas filamentosas apenas se
habilitan los solados pero que desaparecen con el tiempo
- También se introducido, además, las definiciones correspondientes a algunos
defectos tales como poro, flecha, ampolla, dada la importancia de su influencia en
el aspecto de las baldosas.
- Flexión. Se redujo la resistencia mínima para las para las baldosas calcáreas a 25
daN/cm2, debido a que se fabrican bajo pedido y, en consecuencia, son
entregadas antes de transcurridos los 28 días desde su fabricación, por lo que
todavía no han adquirido la resistencia considerada como deseable, pero a la que
UTN TECNOLOGÍA DE TEMA: 39
SAN RAFAEL LA CONSTRUCCIÓN PISOS
llegaran en breve lapso. En cambio se mantuvo el valor de 35 daN/cm2 para las
baldosas graníticas debido a que las mismas son sometidas en obra al peso de la
pulidora y a la acción de las vibraciones por ella producidas.
FABRICACIÓN DE MOSAICO
CALCAREOS GRANÍTICOS
(Fabricados según método tradicional) (Fabricados en prensa hidráulica
moderna)
Se hace mezclando óxidos minerales de Idem pero agregandole el grano
E uno o más colores (rojo, cerámico, (minerales triturados de diferentes
L Pastina amarillo, negro, y verde) con arena fina y colores y tamaños)
E (color) cemento portland (común o blanco).
m proporción: 1 kg de óxido por cada 5 lts de
E agua.-11/2cemento:1 arena
N Seca Arena mediana seca + cemento No lleva.
T Prop. 2:11/2
O
S Baña Arena mediana húmeda + cemento Idem.
Prop. 5:1
♦ Cerámicas rojas:
Son piezas fabricadas con mezclas de tierras arcillosas naturales (cuyo óxido de hierro
les da su característico color rojizo), seleccionados siguiendo un proceso complejo de
amasado y moldeo que les confieren particulares condiciones de dureza, (puede llevar
esmalte o no). Lo que sí es recomendable es que no sea resbaladiza.
Las baldosas cerámicas rojas conformadas por extrusión o moldeo a presión, para
pisos y azoteas, se fabrican con cocción de 900° a 1000°C. Los criterios generales de
calidad pueden ser: masa homogénea, grano fino, formas y dimensiones similares,
carencia de grietas, oquedades, inclusiones, aristas vivas y superficies planas,
uniformidad de color rojo, sin manchas sonido campanil, poca absorción de agua, no
ser heladizas.
La cara inferior lleva salientes o relieves para una mejor fijación al mortero de agarre.
El rodapié será del mismo material cerámico con altura no menor a 5 cm. Este se
recibirá con mortero de dosificación 1:6, humedeciéndolo, como en las baldosas, antes
de su colocación.
La introducción de fabricas compactas de baldosas cerámicas que utilizan procesos
continuos y automáticos en todas las etapas; el mezclado de las materias primas
(arcillas plásticas, kaolín, cuarzo, fuorita, etc. ), la hidratación, el amasado, cilindrado y
otras operaciones, permitió llegar a la peletización y obtener productos más
homogéneos. Los procesos de aplicación de pigmentos y ejecución de dibujos y
formas por serigrafía, el cilindrado y prensado de terminación, logran incorporar las
UTN TECNOLOGÍA DE TEMA: 45
SAN RAFAEL LA CONSTRUCCIÓN PISOS
superficies planas y texturizadas, tanto en la cara vista como en la inferior de contacto,
para una mejor adherencia.
Luego, aparece el proceso de secado y cocción mediante hornos-túnel alimentados a
gas natural, con placas de calentamiento infrarrojas, que finaliza con el templado y
enfriado lento del producto.
CARACTERISTICAS GENERALES:
Es por definición una masa de gres cerámico aporcelanado homogéneo y uniforme en
todo su espesor. Su gran versatilidad admite terminaciones como el pulido y
abrillantado mecánico de su propia masa, el esmaltado superficial, o simplemente el
aspecto natural tal como sale del molde. Tiene una superficie que resulta de dos a tres
veces mas dura que la cerámica tradicional, siendo las principales ventajas asociadas
a este material las siguientes: dureza y resistencia superior a cualquier piedra natural u
otros materiales cerámicos para estos usos.
• Aspecto: (para ambas) los colores más frecuentes son el rojizo y el habano. En
general son piezas chicas. Pueden ser lisas, estriadas (antideslizantes) o con
diversas texturas. También las hay decoradas.
• Temperatura de cocción: El Grés se cuece a temperatura próxima de
1150C°/1300°C durante la cual se produzca la vitrificación, en cuanto a el semigres
su cocción se realiza a una temperatura de 1080C°/1180°C, no llega a producir
una vitrificación de los materiales.
• Resistencia: el semigres es resistente a las cargas (soporta aprox. 250 kg/cm2) y a
la abrasión para alto tránsito, pero el grés es aún más resistente: soporta aprox.
300 kg/cm2, tránsito muy intenso y trato duro.
• Absorción: el semigres absorbe poco, aprox. 2.5 a 8%, (son también inatacables
por los agentes atmosféricos como el gres pero presentan una cierta porosidad); y
en cuanto al gres muy poco (menos del 1.5%)porque es muy compacto, es
prácticamente eterno por su falta de porosidad que lo hace impermeable a grasas
y ácidos como no absorbe agua no sufre retracciones por heladas puede usarse
tanto en interiores como en exteriores.
• Colocación: “a la francesa” o con pegamentos cementicios.
• Corte y perforación: manualmente (damos a conocer datos en COMO CORTAR Y
AGUJEREAR) o con disco Y broca de carburo, de widia o diamantados.
• Juntas de colocación: mínimo 3 mm con pastina o concreto.
♦ Ladrillos:
♦ Porcelana:
♦ Porcelana Esmaltada:
Fabricada en cuarzo, feldespato, caolín, arcilla y pigmentos colorantes que se hornean
a 1260°C de temperatura. Se fabrican con distintos acabados superficiales, colores y
formas. Es resistente al ataque de los agentes químicos, dura, con escasa absorción
de agua difícilmente se cuartea su superficie. Es muy resistente a la acción de los
agentes atmosféricos. Se fabrica en paños de 33x33 cm, encolados con maya de tela
resistente que facilita su colocación en obra. Se vede por superficie.
♦ Cerámico catalán:
Uno de los tipos de cerámicos más utilizados es el llamado baldosín catalán fig. 1. Su
color es solamente rojo suave y en el dorso o cara opuesta a la de huella presenta
unas acanaladuras o ranuras que aseguran el perfecto agarre sobre el piso. Es de
gran dureza y muy apropiada para el exterior.
Una variante del baldosín catalán son las llamadas, por su forma, ladrilletas
curvilíneas. Vea en la figura 2 muestras de estas piezas, a las que a su forma
decorativa hay que añadir el de su vistoso color mate natural. Constituyen un material
indicado para interiores de viviendas y establecimientos comerciales, por ejemplo, de
hostelería.
♦ Cerámica Coloreada:
Una nueva variante la ofrecen las ladrilletas o baldosas coloreadas. En estas la cara
de huella esta formada por una capa de un color distinto al natural de la arcilla cocida,
incorporada durante su cochura. Se distinguen también de las piezas que acabamos
de estudiar (baldosín catalán), en que sus bordes son ligeramente biselados. Se
rompe, por lo tanto, la continuidad del pavimento, consiguiéndose una superficie con
relieve.
Al lado de los modelos de diseños tradicionales , esto es , cuadrados, rectangulares,
hexagonales, etc., las baldosas coloreadas se fabrican en las líneas
Dibujo
♦CerámicaEsmaltada:
El cuerpo de la pieza (bizcocho) puede ser de losa blanca, losa roja, semigrés o grés.
Estas cerámicas esmaltadas, en las que la coloración se obtiene por la vitrificación
(bicocción ) o cocción (monococción) de la capa de huella, de un esmalte especial,
junto con el bizcocho. Sus propiedades son parecidas a la del gres, y presentan una
superficie de huella ligeramente granulada para evitar resbalamientos.
• Aspecto: hay gran variedad de forma, tamaño, color, brillo y textura (lisos o
decorados). También se fabrican piezas especiales para hacer guardas. Tienen
bisel o filo redondeado.
• Resistencia al desgaste: es muy variable según el tipo y calidad del esmalte
(resistencia a la abrasión PEI 2 a 4 / dureza MOHS 5 a 7).
• Resistencia a la flexión y al impacto: es muy variable, tanto en el esmalte como en
el bizcocho.
• Absorción: los esmaltes son poco o nada absorbentes. Los bizcochos más densos
absorben menos.
• Colocación:“a la francesa” o con pegamentos cementicios sobre carpetas.
• Corte y perforación: manualmente (damos a conocer datos en COMO CORTAR Y
AGUJEREAR) o con disco Y broca de carburo, de widia o diamantados.
• Juntas de colocación: de 1 a 3 mm se debe llenar con pastina.
• Junta de dilatación:siempre en las uniones piso /pared, y cada 6 m ó paños de 10
m2 (en exteriores) ó 25 m2 (en interiores).
♦ Embaldosados Hidráulicos:
En los pavimentos cerámicos hidráulicos las piezas se colocan partiendo de los ejes
de la habitación. Se moja el forjado, se extiende el mortero, y sobre el se colocan las
baldosas, pasando la regla y nivel con la altura del umbral o la parte baja de las
puertas.
A las 48 hs hay que verter una lechada de cemento, esparciéndola con la escoba, a
fin de igualar las juntas. A continuación se extiende aserrín seco de madera y se barre.
No debe pisarse durante los 4 días siguientes.
Son muy utilizados, ya que resultan económicos y ofrecen soluciones muy variadas en
cuanto al diseño.
Se componen las baldosas hidráulicas de las capas siguientes:
• Una primera capa de mortero rico en cemento, árido fino y, en general, colorantes
destinados a obtener el tono deseado. Es la cara de huella.
• Una capa intermedia, que a veces puede faltar. Se hace de un mortero análogo al
de la capa anterior, pero sin colorantes.
• La capa de base o dorso de la baldosa. Es de un mortero menos rico en cemento y
árido más grueso.
El proceso de fabricación consiste en someter las baldosas a gran presión y dejarlas
fraguar en agua.
Cabe obtener una amplia gama de calidades y diseños, desde los de un solo color,
con posibilidad de combinaciones, a los del dibujo ornamental más complicado en la
siguiente figura.
♦ Cerámico « murita »:
Se utiliza para suelos y paredes, tanto en interior como en exterior. Puede, suplir el
azulejo en la cocina, peldaños de escalera, etc.
Los tamaños son de 5 × 20, 10 × 20, 13 × 13, con sus romos correspondientes.
Los colores son blanco y negro. Existe también el de superficie rugosa.
Los granito fundido y los de mármol reconstituido son pisos parecidos a los de
mosaicos que se hacen en el sitio en grandes paños con pocas juntas de corte.
También se hacen así los “zócalos corridos” en escaleras o pasamanos.
• Aspecto: los de “granito fundido” son parecidos a los de mosaicos granítico, y los
de “mármol reconstituido” a los mosaicos de escallas (pero pueden tener trozos de
mármol más grandes).
• Resistencia: como no son vibrados ni prensados su resistencia al desgaste es
menor que la de los mosaicos, y despareja. Soportan tránsito bastante intenso.
Pueden fisurarse (sobre todo al exterior).
• Absorción: similar o algo mayor a la de los mosaicos, por tener juntas de concreto
muy anchas.
• Realización: sobre un lecho de concreto, previa colocación de las juntas metálicas,
se hace la carpeta de cemento, marmolina y mármol triturado o en escallas (ver
*COMO SE HACEN LOS DE CEMENTO).
• Juntas entre paños: se hacen con flejes metálicos.
UTN TECNOLOGÍA DE TEMA: 55
SAN RAFAEL LA CONSTRUCCIÓN PISOS
• Junta de dilatación: sólo en paños muy grandes.
• Acabado: se empastina todo llenando bien las juntas, y se pulen a máquina unos
20 días después.
• Mantenimiento: lavar con jabón blanco (no detergentes) y usar ceras siliconadas
(no-cera para maderas).
Tendidos
Se les llama así a los revestimientos de piso con mortero de cemento, asfalto, etc. Los
morteros de cemento se utilizan en proporción de 1 de este por 2 a 4 de arena, en un
grosor de 2 a 3 cm, agregándole, a veces materiales especiales para evitar su
desgaste.
Los pisos de asfalto suelen tener de 2 a 4 cm de espesor, empleándose un mortero
formado por 10 a 15 % de asfalto y 8 % de arena o piedra granítica menudamente
triturada, el cual se aplica en caliente.
♦ Pavimento de Asfalto:
Figura.- se muestra el
pulimento de un pavimento de
xilotita mediante una máquina de
disco horizontal.
♦ Chapa de Cemento:
Este pavimento se construye sobre un lecho de hormigón, rematando la totalidad del
espesor que debe alcanzar la solera, cuya dosificación del mortero de cemento
portland se da en *COMO SE HACEN LOS DE CEMENTO*.
Sobre todo en superficies interiores la superficie se termina “alisada” con llana
metálica, con o sin agregado de óxidos metálicos para colorear.
Cuando existe riesgo de que la superficie que la superficie permanezca mojada es
conveniente terminar la superficie “fratasada” o “rodillada” (con rodillo de bronce, que
se desliza sobre la superficie “alisada” cuando comienza a endurecerse), figura (a).
Con el fin de evitar que se produzcan grietas de retracción, las chapas de cierta
extensión se subdividen en forma de losas de 4 a 5 m de lado, mediante juntas
llamadas de dilatación, que se rellenan con un material bituminoso.
La capa de cemento proporciona una superficie dura, impermeable y de extraordinaria
resistencia al desgaste. Resulta indicada para pavimentaciones exteriores, almacenes,
locales industriales, etc.
Figura a.- Rodillo con púas que se aplica en pavimentos de chapa de cemento para
evitar deslizamientos.
♦ Hormigón Duro:
Se emplea en suelos muy transitados, como los de fábricas, talleres, almacenes,
garajes, etc.
Los materiales para endurecer el hormigón se obtienen por trituración de piedras
duras, tales como el granito y el basalto, o por adición de limaduras de hierro o de
Carborundo.
El lecho de hormigón, limpio y humedecido, recibe una capa niveladora de mortero de
cemento de unos 2 cm, que se compacta y aplana. El pavimento duro se amasa con el
mismo tipo de cemento y el material endurecedor, en proporciones iguales, se vierte
sobre la capa niveladora.
La impregnación con un producto polimerizable aumenta la resistencia al desgaste del
pavimento y reduce la formación de polvo.
♦ Chapa de Yeso:
Se obtiene extendiendo sobre un lecho de hormigón una capa de 3 a 5 cm de espesor
de yeso hidráulico, bien amasado con agua, a la que se agrega una pequeña cantidad
de cola. Posteriormente, se efectúa el apisonado y el alisado de la chapa.
La chapa de yeso suele servir de base para pavimentos delgados, por ejemplo, el
linóleo.
♦ Pavimentos Magnesianos:
Con los de terrazo, los magnesianos son unos de los pavimentos continuos más
utilizados en los interiores de viviendas, establecimientos, oficinas, etc.
Como conglomerante se emplea magnesita cáustica, conocida con el nombre de
cemento sorel. Se amasa con materiales orgánicos, tales como aserrín, turba, corcho,
etc., previa adición de cloruro magnésico al agua de amasado.
Cuando el pavimento no se utiliza como base, sino que ha de ser pisado directamente,
se tienden dos capas, y en su interior se añade talco para dar suavidad y brillo. Una
vez endurecida, se empapa con aceite de linaza.
Muy frecuentemente en estos pavimentos, y también en los de terrazo, se forman
dibujos mediante flejes metálicos, por lo general dorados, que se colocan de canto
antes de empezar la formación del pavimento (fig. 1).
Son pisos monolíticos, muy económicos y fáciles de hacer. Por sus características
sirven para usos muy diversos y se prestan para combinaciones con otros materiales.
A primera vista, se pudiera creer que se trata de un suelo de escasa calidad. No
obstante, considerablemente mejorado, mas fino y mas bonito, el hormigón permite la
realización de suelos prácticos, rústicos, relativamente económicos. El pavimento de
hormigón es, además, de muy fácil realización por aficionados, gracias a la mezcla
que se puede realizar o adquirir ya preparado.
Se puede crear una chapa lisa o crear un efecto de embaldosado sobre esta misma
chapa mediante una paleta: el resultado será menos bello que el que se obtendría con
baldosas verdaderamente independientes.
• Aspecto: su color básico será el del cemento empleado, pero se los puede
colorear. Pueden ser lisos (mate o brillante), con texturas, con agregados duros,
con incrustaciones de otros materiales, etc. Existen colorantes especiales,
duraderos y de una perfecta resistencia que contribuye a hacer del hormigón un
suelo moderno.
• Resistencia al desgaste: los de cementos sin agregados sin resistentes, pero
pueden ser aún mejores si se les agregan productos industriales endurecedores
y/o que evitan su fisuración.
• Absorción: son medianamente absorbentes. Se les puede dar tratamiento
impermeable.
• Realización: se hacen sobre losa o contrapiso de madera similar a las carpetas.
Para realizarlos busque instrucciones en (*COMO SE HACEN LOS DE
CEMENTO) que detallamos en su momento. La capa de cemento que servirá de
UTN TECNOLOGÍA DE TEMA: 61
SAN RAFAEL LA CONSTRUCCIÓN PISOS
base a este suelo, que se puede recubrir con otras chapas, mas finas de mortero
coloreado según el gusto que se desee, será mejor realizarlo con cemento blanco,
es más fácil de alisar. Esta capa permitirá, mas tarde, colocar un embaldosado: de
esta manera se realiza un suelo de una casa de campo en dos etapas sucesivas.
• Junta de dilatación: ubicadas según lo indicado en (*COMO SE HACEN LOS DE
CEMENTO). Pueden ser abiertas o realizadas con tiras especiales de plástico o
metal. Hay que evitar realizar las juntas una a continuación de la otra, de manera
que las baldosas se sucedan. Si algún día, se desea recuperar las baldosas,
bastará colocarlas sobre el suelo después de haberlas aislado de la base con una
capa de papel de periódico. De este modo se podrá usar como baldosa de una
avenida de jardín y colocar en su lugar una baldosa cerámica.
• Acabados: se los puede pulir con máquinas especiales. También se los puede
encerar o pintar.
• Mantenimiento: es fácil hacer reparaciones, pero se marcan. Se enceran con ceras
siliconadas.
♦ Bloques de cemento:
Como versión moderna de los antiguos pavimentos de adoquines de granito y los más
modernos de hormigón se usan bloques articulados que por su tamaño permiten el
manipuleo y colocación en forma sencilla y práctica. Son piezas premoldeadas de
hormigón hechas con agregados medianos.
La diferencia fundamental con los adoquines es que por su conformación los bloques
articulados logran transferir parte de la carga que reciben a los adyacentes, con lo que
se consigue una forma de trabajo similar al pavimento de hormigón, sobre el cual
presenta algunas ventajas:
• Las dimensiones reducidas de las piezas y las articulaciones anulan la acción de la
temperatura.
• Puede removerse parcial o totalmente el pavimento, en forma rápida y sin rotura de
los bloques para la instalación de canalizaciones subterráneas.
• Los bloques removidos pueden utilizarse en otro lugar.
• Puede efectuarse la reposición inmediata de los bloques rotos o de las zonas
hundidas.
• La fabricación se realiza en serie, pudiendo lograr alta calidad y uniformidad de las
piezas.
• No hace falta realizar operaciones de terminación superficial en el lugar de la
colocación.
• El pavimento puede utilizarse inmediatamente después de colocados los bloques.
• Se pueden diferenciar sectores mediante variación en la forma, el color y la textura
superficial.
UTN TECNOLOGÍA DE TEMA: 62
SAN RAFAEL LA CONSTRUCCIÓN PISOS
• La forma de cada pieza y sus encastres permiten armar con ellas grandes
superficies articuladas.
• Aspecto: las piezas tienen color hormigón. La superficie del piso queda, dibujada
por la junta entre piezas. Las de jardín dejan pasar el pasto, que las irá cubriendo y
disimulando.
• Resistencia: soportan el desplazamiento y estacionamiento de vehículos, y resisten
trato rudo. Consultar con el fabricante el tipo de bloque y colocación más adecuada
para cada caso.
• Absorción: tanto las piezas como las juntas son muy absorbentes; toman las
manchas de aceite.
• Colocación: para cargas pequeñas se colocan, en general, sobre lecho de arena
con cordón perimetral. Para cargas importantes, la forma de colocación dependerá
del uso que se les dará y la resistencia del terreno, y deberá indicarla el fabricante.
(Ver *COMO SE HACEN LOS DE CEMENTO*).
• Juntas de colocación: según indique el fabricante.
• Juntas de dilatación: no necesitan, porque la articulación entre sus piezas permite
movimientos. Para grandes superficies consultar al fabricante.
• Mantenimiento: no necesita mantenimiento. La remoción de las piezas es muy
sencilla.
Ventajas
• Pueden ejecutarse en espesores desde 80 micrones hasta 10 mm.
• Adhiere a casi todo tipo de sustratos.
• Se presenta en forma de pintura y como morteros autonivelantes o en forma
de mortero Llaneable.
• Permite ejecutar grandes superficies sin juntas.
• Puede terminarse "antideslizante"
• Excelente comportamiento ante el ataque de la mayoría de los químicos
comunes.
• Muy buena impermeabilidad
• No contiene solventes
• Puede ser aplicado con un esquema antiestático
• Muy fácil mantenimiento
• Alta resistencia a la abrasión
Usos Sugeridos
• Centros de distribución
• Almacenes y depósitos
• Pisos de fábricas
• Cámaras frigoríficas
• Industria láctea
• Industria frigorífica
• Imprentas
• Laboratorios y centros médicos
• Fábricas de productos químicos
• Industria petroquímica
• Indicado para tránsito intensivo de autoelevadores
♦ Contrapisos Celulares
Caracteristícas Generales
Se trata de contrapisos de muy bajo peso específico debido a la gran cantidad de aire
incorporado al mortero de base, que se bombea y termina alisado en procedimientos
específicos para permitir su posterior revestimiento en forma directa.
Ventajas
• Permite ejecutar contrapisos livianos
• Autonivelantes
• Muy baja transmitancia térmica
• Alta resistencia a los ciclos térmicos
• Puede llanearse
• Muy buena aislación acústica.
Usos Sugeridos
• Contrapisos livianos
c)Sintéticos
♦ Losetas de moqueta:
Son losetas flexibles de material textil, de fibras naturales o sintéticas; de lado no
menor de 30 cm. Para su colocación se vierte primero sobre el forjado una capa de
carga de 3 cm de espesor, con dosificación 1:4 de arena de río y cemento P-350.
Cuando se ha perdido la humedad, se da la pasta de alisado y después de 4 hs de
secado de ésta, se pone el adhesivo en cantidad no menor de 250 gr/m2 . A
continuación se colocan las losetas de moqueta con juntas a tope.
♦ Moqueta en rollos:
La preparación de la base es igual a las losetas de moqueta. Se extienden los rollos
de forma que las uniones entre ellos queden a tope, sin aberturas. Estos rollos suelen
tener un ancho de 90 cm como mínimo.
Menos en la cocina y el baño la moqueta puede colocarse en todas las habitaciones
de la vivienda y en locales comerciales.
♦ Pavimento plástico:
Los pavimentos plásticos se presentan en rollos y en placas (o baldosas).
El material “en rollos” se fabrican en dos tipos:
a) Hojas plásticas homogéneas, calandradas, con proporción de cloruro de vinilo y y
agregado de plastificantes y pigmentos diversos; en rorros de alrededor de 1,50 m
de ancho y largos entre 10 y 35 m y de espesor de 1 a 2,5 mm.
La resistencia varía con el espesor y la composición química del material y se
coloca por encolado o soldadura con lo cual se puede conseguir una superficie
impermeable.
b) con el mismo material sobre soporte de fibras vegetales cosidas a un soporte de
yute (o capa intermedia de goma o un producto vinílico de composición especial)
que se unen fuertemente a la capa superficial.
♦ « termotex » de tafisa:
Es un material fibrocelulósico, a partir de la lana de madera, que contienen celdas
estancas, que son las que hacen de aislantes.
Además de utilizare como acabado de techos, es aislante termo acústico. Puede ir
como cielo raso, como encofrado de techos perdido y también como subbase de
moquetas.
Existe de 12.5 mm y de 17 mm de grueso.
Se sujeta con clavos o va atornillado con tirafondos y arandelas. Puede ir pegado con
colas rápidas sin presionarlo. También con la interposición de un rastrel entre ejes no
mayor a 40 cm de separación.
♦ pavimento de « linoleum »
Se compone básicamente de aceite de linaza puro y se fabrica en dos tipos: linóleo y
lincrusta.
Se trata de un material impermeable, aislante térmico y acústico, refractario,
duradero, limpio y de fácil colocación.
• El linóleo se obtiene como pasta resinosa, oxidando una mezcla de aceite de lino
y aserrín finamente desmenuzado de corcho (harina de corcho), con agregados
que le otorgan resistencia y color. Dicha pasta se extiende bajo presión y en
caliente se adhiere sobre la urdimbre de un tejido o tela de yute, con una capa de
barniz protector en el dorso, y se lleva en tiras de 25 a 30 m a secaderos
especiales. Finalmente los rollos quedan con las siguientes dimensiones: 1 a 2 m
de ancho, 15 a 20 m de largo y espesores de 2 a 7 mm, en diversos tipos, según
el destino previsto en la obra.
♦ Pavimentos de goma:
Estos pavimentos, cuya materia prima se presentan en tiras, se fabrican en dos hojas
UTN TECNOLOGÍA DE TEMA: 69
SAN RAFAEL LA CONSTRUCCIÓN PISOS
unidas por vulcanización. Cuya capa superior o de huella es coloreada o con dibujos
y la inferior con el color blanco agrisado característico de la goma, y constituye la
superficie de agarre al lecho de hormigón previamente preparado en el suelo a
pavimentar. No se suele utilizar para viviendas, pero si para locales comerciales,
oficinas, hospitales, etc.
• Aspecto:
También se fabrican en colores lisos o marmolados, o con otras texturas como
relieves, etc. Es decorativo y confortable.
• Dimensiones:
Con medidas de 120 a 185 cm de ancho, según las marcas, las longitudes de las tiras
son las mismas que las de linóleo, unos 10 a 15 m de long. En cuanto al grosor, los
espesores mas corrientemente empleados son de 2.5 mm y 3.8 mm en algunos
casos pueden variar también entre los 5 y 10 mm. En ambos casos, la mitad
aproximadamente de este grosor corresponderá a la capa pisable (superior), de color
es elástica y aislante térmica y acústica. Y la superficie inferior o soporte de caucho
puede ser lisa o texturada para facilitar la adherencia sobre lecho de mortero de
cemento.
El mismo material se presenta en baldosas cuadradas de 30 × 30, 50x50 cm en
espesores de 4,5 y 6,5 mm con superficie lisa, abastonada o estriada.
Se fabrican además piezas para zócalos y nariz de escalones.
• Colocación:
Simple y rápida. En los modelos corrientes, su colocación es sobre lecho de hormigón
(o carpeta de concreto bien aislada de humedad), cubierta con una “capa o masa
niveladora”, para eliminar toda imperfección. Se pegan por medio de una masilla
copal, disolución de caucho o sustancia análoga.
• Resistencia :
Depende del tipo y calidad. Los hay especiales para soportar tránsito muy intenso.
Algunos resisten bien los apoyos puntuales y otros se marcan. Son poco sensibles a
las quemaduras producidas por descuidos de cerillas o cigarrillos encendidos.
• Absorción :
Son impermeables. En general no los ataca ningún agente químico de uso corriente.
• Acabado:
Quitar los posibles excedentes de adhesivo y pasar cera al agua (por única vez
p/semi mate).
• Mantenimiento:
Limpiar con trapo humedecido con agua (no usar solventes). Pueden abrillantarse
con cera al agua.
♦ Pisos Vinílos:
• Material
Una composición de uniones de resina de cloruro de polivinilo, rellenos y pigmentos.
• Diseños y colores
Los colores y los detalles del diseño están dispersos en forma uniforme en todo el
espesor del material. Los pigmentos de color son insolubles en agua y resistentes a
los agentes limpiadores y a la luz. En otros casos se pueden fabricarse veteados
(incluso hay algunos que imitan otros materiales).
• Dimensiones
Baldosa de 305 mm x 305 mm (12 pulg x 12 pulg)
Grosor (espesor nominal)
8,2 mm (1/8 pulg)
2,4 mm (B/32 pulg)
• Limitaciones
UTN TECNOLOGÍA DE TEMA: 71
SAN RAFAEL LA CONSTRUCCIÓN PISOS
La baldosa no debe utilizarse en cocinas comerciales, áreas comerciales de
procesamiento de alimentos, áreas industriales con mucha actividad, en exteriores,
salas quirúrgicas en hospitales, lugares en los que se utilicen zapatos de clavos tales
como zapatos de golf o de correr pista, o en áreas donde el piso sea sometido a
cargas estáticas o dinámicas más pesadas de lo normal. Son susceptibles a
mancarse de blanco a la fricción, sus usos deben limitarse a áreas de poco transito.
• Adecuado para aplicaciones sobre
Hormigón, terrazo y otros contrapisos monolíticos ya sea que se encuentren
suspendidos, a nivel o enterrados.
Construcción de contrapisos de madera, suspendidos, dotados de substratos de
madera aprobados y un mínimo de 45,72 cm (18 pulg) de espacio bien ventilado en la
parte inferior.
Ciertos metales y la mayoría de los pisos flexibles de una sola capa con substratos
aprobados.
Contrapisos con calefacción por calor radiante (losas radiantes) con una temperatura
de superficie máxima de 29ºC (85ºF).
• Inadecuados para aplicaciones sobre
Contrapisos que presenten humedad, presión hidrostática o álcali excesivos.
Contrapisos de madera construidos con traviesas, a nivel o enterrados.
Pisos ligeros de hormigón agregado con una densidad inferior a 1.441 kg/m3 (90 1bs
por pie’), hormigón celular con una densidad plástica (húmeda) inferior a 1.660 kg/m3
(100 1bs por pie’)[94 1bs (1.504 kg) de peso en seco]. Las losas de hormigón con
cargas estáticas y/o dinámicas pesadas deben contar con resistencias y densidades
más altas para adaptarse a tales cargas. Deberán retirarse todos los agentes de
curado de hormigón, selladores, compuestos de fraguado o endurecedores.
Datos técnicos
• Brillo (valor típico)
60 grados especular: 20 - 40
• Especificaciones de referencia
F 1066 de la ASTM, Comp. 1, Clase 2 – en todo el diseño
Especificaciones federales SS-T-312B(1), Tipo IV, Comp. l MIL STD 1623D para
pisos en cubiertas de embarcaciones.
• Límite de carga estática
ASTM F 970 5.27 kg/cm2 (75 1bs/pulg2)
Estos pisos deben protegerse de cargas estáticas pesadas y cargas punzantes y
afiladas.
NOTA: Los zapatos de tacón alto [70,3 kg/cm2 (1.000 lbs/pulg2) o superior] pueden
dañar los pisos de madera, pisos flexibles y otros pisos comerciales, dejando marcas
visibles.
• Clasificación comparativa de propiedades subjetivas
Flexibilidad – buena
Facilidad de mantenimiento – muy buena
Durabilidad – 3,2 mm (l/8 pulg) muy buena,
2,4 mm (3/32 pulg) buena
• Datos sobre pruebas contra incendios
ASTM E 648
Cantidad crítica de calor radiante – 0,45 vatios/cm2
o superior, Clase I
ASTM E 662 Humo – 450 o inferior
CAN/ULC-S102. 2-M88
Propagación de llama 25 o inferior
Generación de humo 50 o inferior
Las clasificaciones numéricas de inflamabilidad por sí solas pueden no definir el
♦ Baldosas de pvc
Modo de uso
Es un sistema de pisos industriales y comerciales que consiste en baldosas flexibles
de PVC de la más alta calidad, con un sistema de encastre patentado.
Las Aplicaciones
Desde hace años el sistema ha sido aplicado en todo tipo de áreas industriales y
comerciales. Es usado en edificios nuevos y para la renovación de pisos existentes,
donde altas normas de calidad son requeridas.
Cómo fábricas, depósitos, locales comerciales, laboratorios, oficinas, hospitales,
escuelas, centros de compras y deportes, etc.
Una instalación simplificada
Se coloca sin pegamento, sobre cualquier superficie plana y dura. Las baldosas son
encastradas rápida y fácilmente por medio de su sistema de articulaciones patentado.
Por ello colocar el producto, no requiere ningún pre-tratamiento de la base.
Las baldosas pueden colocarse sin desorganizar actividades de rutina y el piso estará
listo para usar de inmediato sin olor a pegamento, ruidos molestos y suciedad.
Un piso funcional, duradero y ergonómico
Las texturas superficiales de este no atraen suciedad. El piso es fácil de limpiar y
requiere un mínimo mantenimiento.
Mejora significativamente las condiciones de trabajo, buen aislamiento térmico y
acústico, propiedades anti-resbaladizas y un excelente confort al caminar.
Estas cualidades mejoran las condiciones de trabajo y productividad de su empresa.
La estética, colores y texturas
Se presenta en varios colores.
Se puede escoger una superficie tachonada, para así mejorar el agarre o una
ligeramente granulada, para un tránsito silencioso y sereno de equipos internos de
transporte. Ambos tipos son por supuesto intercambiables.
♦ Las Alfombras:
• Aspecto: Muy variable según el tipo de fibra, el modo de tejerla, la altura del “pelo”
y si está o no cortado. Hay una inmensa variedad de texturas y colores.
Las de “bouclé” pueden ser de 100% de lana virgen o de un agregado máximo de
hasta 20% de nylon, mientras las de “pelo cortado” son de 100% de lana virgen.
• Resistencia: Muy variable según el tipo y calidad. Generalmente resisten más las
de mayor densidad, pelo continuo torsionado y base fuerte.
• Mantenimiento: hacerles los tipos de limpieza que indique el fabricante para cada
tipo y uso.
MONOLITICOS
EN ROLLO
Si el material viene en rollo (alfombras, vinílicos, goma etc.) se podrán hacer franjas o
formas de bordes simples.
Si se colocará un piso que viene en piezas ortogonales (cuadradas o rectangulares)
hay toda una serie de posibilidades y de limitaciones que conviene conocer para
después poder pensar con la imaginación abierta.
EN PIEZAS
• Junta recta: si las piezas no tienen medidas iguales, se lo disimula haciendo juntas
anchas (1 a 3 cm).
• Junta trabada: disimula diferencias de medida, sobre todo si son grandes en uno
de los sentidos (lajas).
• Las piezas en las que el largo mide el doble del ancho ofrecen muchas
combinaciones posibles.
UTN TECNOLOGÍA DE TEMA: 76
SAN RAFAEL LA CONSTRUCCIÓN PISOS
POSICION EN EL PAÑO
Pueden ubicarse paralelas a los bordes o ángulo. También se pueden hacer paños
mixtos combinando posiciones, medidas y color.
Dameros, franjas, cuadrados y grecas son los dibujos más conocidos, pero hay
muchas otras solucionas creativas.
Para algunos dibujos hacen falta piezas distintas o completar con mezcla adecuada
coloreada en el lugar.
A veces, por vista o para resolver encuentros en los bordes se le hacen guardas del
mismo color y/o material, o de otro.
LA COMBINACION DE PAÑOS
Hasta ahora hemos hablado de paños. Un paño determinado puede abarcar todo el
piso A, una parte B, o combinarse con otros C.
El piso puede ser dividido en paños separados por juntas destacadas o por franjas de
otro color o material D.
LAS SOLIAS
Para separar el encuentro dos pisos que están al mismo nivel pero son diferentes (en
material, calidad, color y/o dibujo) entre ambos se coloca una solea del material de uno
de ellos o diferente a los dos: granito, mármol, o madera son los más utilizados.
Los materiales corrientes son: “travertino y mármol” para pisos de mosaico cacareos y
graníticos; “madera” dura para pisos de gres y semigres, de plástico, goma, linóleo;
“metálicos” para pisos de mosaicos, mármol y granito, gres y semigres.
Para la colocación de las solias se usa la tecnología indicada para cada una de los
materiales cuando analizamos la colocación de los pisos respectivos.
LOS UMBRALES
• Son los escalones que en las entradas salvan la diferencia de nivel entre piso
interior y el piso exterior.
• Se hacen con materiales resistentes al desgaste y al agua, y que sean acordes con
los pisos y los muros.
• Pueden ser de hasta 20 cm de altura como máximo A.
• Los que son de muy poca altura (2 ó 3 cm) B pueden no verse y causar caídas,
salvo que se los destaques con diferente color.
El umbral de entrada a un edificio, fija un nivel que se toma como base por la
nivelación general de la planta baja de toda la construcción.
En los predios ubicados en calles pavimentadas, resulta fácil fijar el nivel del umbral de
entrada, porque se toma como punto de partida el nivel del cordón de la vereda frente
a la edificación. Sumando a este nivel la diferencia dada por su pendiente y la altura
prevista al escalón que forma el umbral, se tendrá el nivel deseado.
Si la calle no tiene pavimento ni vereda y ni tampoco instalaciones de obras sanitarias
que puedan tomarse como puntos de referencia, es conveniente en estos casos,
guiarse por el propio nivel del terreno natural circundante, siendo aconsejable que el
nivel a fijarse no sea menor a 30 o 40 cm, sobre el punto mas elevado de dicho
terreno.
El material a emplearse en los umbrales, está determinado, en la mayoría de los casos
por la arquitectura del edificio y en concordancia con los otros materiales utilizados.
La colocación debe ser perfectamente horizontal, de manera que no ofrezca ninguna
incomodidad en su uso.
El umbral de mármol natural o reconstituido no debe tener menos de 3 a 4 cm de
espesor y puede colocarse formando escalón con respecto al nivel de la vereda (figura
(1) o con escalón mínimo, que está dado por el espesor del mismo, figuras (2), (3) y
(4).
Su dureza
Deben ser de materiales duros pues estarán sometidos a desgaste concentrado y a
golpes que pueden partirlos. Lo más delicado es su filo de frente o “nariz”.
• La nariz de un escalón debe ser muy resistente y su filo debe ser “matado”, sin
llegar a tener filos muy redondeados pues serían resbaladizos.
Su zócalo
• Con algunos materiales es muy difícil hacerlo usando piezas cortadas A. A veces
se hacen monolíticos en el sitio (graníticos o de cemento) B.
• Decorar.
• Evitar que el agua que pueda acumularse en el piso o rebotar en su superficie
moje la pared. En estos casos los zócalos deben ser impermeables B.
TIPOS DE ZÓCALOS
Pueden ser del mismo material que el piso, del material de revestimiento (si lo hay y es
apropiado) o de otro material. Si no se fabrican zócalos del mismo material del piso, se
pueden usar piezas de pisos enterradas o cortadas.
COMO SE COLOCAN
Algunos cuidados:
Si hay junta de dilatación perimetral, el zócalo se fijará a la pared pero no al piso. La
junta podrá sellarse con algún producto elástico.
SISTEMAS HÚMEDOS
SISTEMAS SECOS
En este caso vemos como se encuentran colocados las diferentes piezas (zócalo,
esquinero y rinconera), en una de las posibles combinaciones:
Los zócalos exteriores, tienen la misión de ofrecer una protección a los muros, en la
parte inferior que emerge del terreno natural, a la par que resultan elementos
decorativos, formando los mismos una base en el aspecto exterior del edificio.
A igual que los umbrales y antepechos de ventanas, los materiales a emplearse en los
zócalos, deben responder siempre al tipo de material utilizado en el resto de la
construcción, es decir, que debe existir una relación tanto en la elección de los
materiales como en su colocación, de manera que el tipo de zócalo adoptado se halle
comprendido en los lineamientos de la composición arquitectónica de la fachada del
edificio.
• Los zócalos de piedras y lajas de piedra, son también muy preferidos en grandes
edificios y más comúnmente en viviendas individuales, formando parte de la
composición arquitectónica de la fachada. Se emplean piedra recuadrada (figura
8); desbastadas con perfil recto (figura 9); desbastadas con perfil roto (figura 10) y
a la inglesa, recuadradas (figura 11).
(10)
(12)
CANTIDAD
Hay que calcular la superficie que ocupará el piso(restando mochetas, banquinas,
bañeras, etc.). Y a eso agregarle:+10% para desperdicios(por roturas o por cortes).
+1 ó 2 m2 como mínimo como reserva para posibles reparaciones.
• Si el piso es combinado habrá que diferenciar la cantidad de cada tipo y color y
también las guardas u otro tipo de piezas o detalles especiales.
• Para granito y mármoles en placas grandes conviene que las medidas las tome el
marmolero, y para pisos en rollo, el colocador.
• Si el revestimiento será igual al piso, comprarlos al mismo tiempo para tener igual
color y medida.
CALIDAD
• Asegurarse que el piso elegido responda al uso que se le dará.
• Las piezas con fallas son de 2da ...ó de 3ra.!
• Para un mismo material de piso, el producto puede tener distinta calidad según la
marca.
AL RECIBIRLOS
Al recibir el material en obra y antes de firmar el remito conviene, para evitar
inconvenientes posteriores, verificar si la cantidad y la calidad concuerdan con lo que
se compró y con lo que indica el remito.
CONTROLAR CANTIDAD
• Cuando el piso viene en piezas es fácil calcular la cantidad contando el número de
piezas, o de cajas o paquetes iguales que las contengan.
• Si viene en rollo será más difícil (si se compró con colocación, se ve al final).
CONTROLAR CALIDAD
• Deben tener la calidad y el color elegidos.
• Si viene en partidas numeradas, ver que todas sean de la misma partida.
• Las maderas deben ser secas, sin perforaciones de polillas ni nudos flojos ni
rajaduras, con machos y hembras enteros.
PROTEGER DE LA HUMEDAD
Hay que proteger de la humedad:
• Maderas y alfombras.
• Las cajas de cartón (se ablandan y al moverlas se rompen).
• Las piezas con partes porosas, como ser los mosaicos, pueden mancharse
desparejas.
• Los pegamentos en polvo y las pastinas.
PREVIOS CONTROLES
Antes de colocar un piso conviene hacer ciertas verificaciones previas, para luego no
tener sorpresas desagradables.
• A veces es importante, por cómo se verá el piso, que junto a una cierta abertura o
pared queden piezas enteras. Si no se comenzará a colocar desde allí, probar la
ubicación de las piezas (en seco) para llegar con piezas enteras.
En ese caso se comenzará trazando en el piso los ejes del lugar: se marcan puntos a
media distancia de las paredes opuestas y se unen entre sí.
• La base sobre la que se colocará el piso debe estar libre de polvo, pintura, aceite,
etc.
• Hay que mezclar las piezas antes de colocarlas para disimular las diferencias de
color, veteado o textura que hubiera.
• Colocar las piezas lo más pareja posible (sobre todo si luego no se pulirá el piso).
• Debajo de las puntas de las piezas debe llenarse bien con mezcla o pegamento
para que no se partan (sobre todo las piezas finas).
4. Si los defectos
3. Si los defectos no no exceden
exceden del 20% de la estos limites, se
superficie total tomada consideran
sobre 1 m2, se generalizados.
considera que son
localizados.
1. Sobre 2. Si el agua es
soportes de absorbida en
cemento y/o menos de un
cal, mojar minuto se
ligeramente considerará
el soporte como
con agua. excesivament
e poroso.
3. Si el agua es 4. Si el agua
absorbida en resbala sin
menos de un empaparlo, el
minuto, el soporte no es
soporte se absorbente.
considerará
muy
absorbente.
3.Dureza
1. comprobar la 2. comprobar
adherencia de que las piezas
antiguas del pavimento
cerámicas o existente estén
baldosas rígidas bien adheridas.
golpeando con En caso
una maza de contrario...
goma.
3. ...será 4. ...y
necesario sustituirlas por
eliminar las piezas iguales
baldosas o similares.
que suenen
a hueco o no
estén bien
juntas...
5. Limpieza
¿como limpiar el soporte?
MEDIR Y TRAZAR
Si las juntas y la pared son paralelas:
1°: se apoya la pieza a cortar en la posición que tendrá, separada de la pared sólo por
el espesor de la junta.
2°: usando como guía otra pieza o una reglase se traza en la pieza a cortar (con lápiz
o marcador) la posición del borde libre de la pieza ya colocada.
BORDES NO PARALELOS
Si la pared y la junta están en ángulo: habrá que medir con el metro las distancias y,
restando las junta, trazar la línea de borde. Se hará así con cada pieza a cortar.
EN PIEZAS IRREGULARES
• Cuando se trate de lajas, escallas u otras piezas irregulares que se coloquen con
junta ancha, se apoya la pieza a cortar sobre sus vecinas y se marca el corte.
DETALLES COMPUESTOS
• Las formas se “copian” desplazando una escuadra o listón.
• Si el material solo admite cortes simples, resolver con pocos cortes que la pastina
pueda disimular.
MANUALMENTE
• En piezas de poco espesor, la “marca” se hace en la cara buena de la pieza con
punta de widia o con cortavidrio en un trazo recto, fuerte y continuo. Luego se
apoya la cara mala sobre un canto que quede bajo la marca, y se presiona A.
CON MÁQUINAS
Tecnica de vaciado:
Saturación: La superficie deberá saturarse con agua por lo menos 24 Hs antes del
inicio del vaciado. Inmediatamente antes del mismo el agua residual no absorbida
deberá quitarse con chorros de aire o con esponja.
CEMENTICIO AUTONIVELANTE(SIKAFLOOR81):
Forma de aplicación:
ADHESIVO KERFIX:
Es un adhesivo en polvo que reúne las máximas condiciones de calidad, se puede
utilizar para colocar por sistema de capa fina azulejos, mosaicos, mármoles, baldosas,
pisos, en ambientes interiores y exteriores . Este puede ser utilizado sobre la mayoría
de los materiales de construcción, ladrillos, hormigón, revoques de cemento o cal,
pisos y revestimientos exteriores.
Instrucciones de uso :
*El piso debe encontrarse nivelado, la carpeta debe contar con dos días de fraguado
por lo menos y estar libre de polvo.
*Si existiera restos de pintura, grasa o aceite, eliminarlos con ácido muriatico diluido al
20% y enjuagar con agua en abundancia antes de iniciar la colocación.
Podemos hablar de distintas marcas y productos que nos ofrece cada una de estas.
Por ejemplo:
*KLAUKOL:
*Pastina junta ancha Klaukol : Recomendada para uso rústico de pieza cerámica .
* WEBER:
*Ferma fix : Pasta adhesiva multiuso , colocación de cerámicos sobre todo tipo de
soporte , especialmente deformable . Cartón, yeso revestimientos antiguos y
superficies pintadas .
*Ferma color fina : Pastina apta para relleno , juntas hasta 4 cm de espesor .
*Ferma color porcellanato : Para junta entre piezas de baja absorción , para utilizar
en superficies sometidas a una exigencia superior a la normal.
*Ferma refractario : Mezcla adhesiva para juntas , para superficies sometidas a altas
temperaturas .
*PEGAMENTO PERFECTO:
PREPARACION DE LA SUPERFICIE
• Deben estar libres de polvo, aceite, cera, asfalto, pinturas, material orgánico, etc.
• Cuando son de material muy absorbente, para obtener un mejor resultado es
recomendable humedecerlas el día anterior. En épocas de alta temperatura y baja
humedad, humedecer también antes de la colocación.
• Si se quiere adherir sobre pisos y revestimientos existentes, carpetas que tuvieron
pisos pegados, hormigón sin revocar, etc. No olvidar que es muy importante que la
superficie base sea muy plana.
ELECCION DE LLANA-RENDIMIENTO
• El pegamento debe aplicarse con una llana dentada elegida de acuerdo al tipo de
pieza a colocar:
TIPO DE PIEZA A COLOCAR DIENTES DE LA LLANA CONSUMO POR M2
Azulejos o cerámicas de base lisa 4x4 mm 2,0 kg
Cerámicos ranurados o con tacos 6x6 mm 3,0 kg
de hasta 3,5 mm
Cerámicos con tacos de hasta 3,5 9x9 mm 4,5 kg
mm
Cerámicos con tacos de hasta 5 12x12 mm 6,0 kg
mm o placas planas de espesor
irregular
• La elección de la llana se debe verificar colocando una pieza, despegándola y
observando la base. La superficie cubierta por el pegamento debe ser como
mínimo 65%. Si se requiere impermeabilidad, los dientes de la llana debe ser
inmediatamente mayor a la indicada en la tabla y se debe verificar que el
pegamento cubra el 100% de la superficie.
UTN TECNOLOGÍA DE TEMA: 106
SAN RAFAEL LA CONSTRUCCIÓN PISOS
PISOS Y CONTRAPISOS: “ESPESORES Y DOSAJES”
Petreos
Madera
Especiales
Industriales
DE HORMIGÓN SIMPLE:
Mortero 1 cemento
3 arena
• Mortero: esp. de 5-10 cm
• Contrapiso: esp. de 15-20 cm
1 cemento
contrapiso
3 arena
DE HORMIGÓN ARMADO: 4 grava
• Superficie alisada
• hormigón Espesor de 20 cm
• barras de acero de Φ
determinado por cálculo
*************JUNTAS DE DILATACION****************
DILATACIÓN Y CONTRACCIÓN DE LOS MATERIALES DE CONSTRUCCIÓN
2. Imprimación
Podemos usar por ejemplo ORMIFLEX-2 IMPRIMACIÓN siendo muy importante su
aplicación sobre las paredes de la junta, dejando secar antes de colocar la tira.
3. Elemento de soporte
Característica fundamental: ser compresible. Puede usarse papel, poliestireno
expandido, cartón corrugado, etc.
Juntas de dilatación Impermeables: cuando, como en las terrazas, haya que evitar
que el agua penetre por las juntas de dilatación, deberán llenarse hasta llegar a la
aislación hidráulica con algún material impermeable y elástico que adhiera bien y no se
***********JUNTAS DE COLOCACIÓN*************
Entre las piezas de todo piso no monolítico quedan juntas que, por higiene y por vista
se rellenan con mezcla o con algún tipo de “pastina”.
Cuando las piezas son de medidas iguales y están bien escuadradas se hacen juntas
de poco espesor: 1mm para mosaicos y baldosas, 3 mm para cerámicos.
Cuando las piezas son de forma y/o medidas irregulares (cerámicas rojas, ladrillos) se
hacen juntan gruesas, y a veces trabadas, de pastina (hasta 4mm) o concreto.
Con piezas muy irregulares (escallas, lajas) las juntas llegan a ser bastante más
anchas y se rellenan con concreto, que es más duro que la pastina.
LA PASTINA
Se puede comprar o hacer en obra con una parte de cemento (gris o blanco) y dos o
tres partes de arena muy fina (o reemplazarla por una o dos partes de marmolina). Se
puede agregar hasta un 10% de colorante (no usar negro de humo u otros colorantes
hidrosolubles porque manchan).
SELLADO
• Una vez alcanzado el completo secado de la pastina y la evaporación de la
humedad de la mezcla adhesiva (preferentemente a los 2 o 3 días de terminada la
colocación), es aconsejable limpiar la superficie con un detergente desincrustante
de base ácida y luego tratarla con un sellador antimancha que cree una película
antiadhesiva.
• Mientras en la argentina no se comercialicen estos productos específicos, por
ejemplo en el caso de porcellanatos, puede utilizarse una cera líquida con
siliconas.
MANTENIMIENTO
• Se aconseja las manchas rebeldes con los productos indicados para cada tipo de
mancha en la tabla siguiente. Esta tabla es orientativa y se sugiere consultar a su
proveedor, respecto de la forma de aplicación, porcentaje de dilución, etc para
casos particulares.
Colocación de cerámicos
Los pisos de origen cerámico abarcan desde los ladrillos y ladrillones comunes hasta
los de gres esmaltados, muy compactos, opacos e inatacables por los agentes
químicos (salvo el ácido fluorídrico y las pinturas de silicato).
El ladrillo común (o ladrillón común) puede usarse como material de piso para lugares
de transito liviano colocado “de plano”. Se colocan con mortero de cemento – cal –
arena (1/2:1:6) de 2 a 2,5 cm de espesor, sobre capa de arena de 8 a 10 cm que
apoya sobre el terreno nivelado y apisonado o compactado. Las juntas se descaman y
se rellenan con mortero 1:3 (cemento – arena). Con el mismo procedimiento , en pisos
de transito mas intenso y pesado, pueden colocarse los ladrillos “de canto” o sardinel;
pudiendo adoptar en los dos casos distintas disposiciones para las piezas.
Del mismo modo pueden emplearse combinados, ladrillos y ladrillones de plano,
ladrillones de plano y ladrillos de canto, ladrillos cuadrados, hexagonales,
octogonales, etc.
Con ladrillos de canto pueden ejecutarse los cordones del perímetro del piso –a nivel o
elevados- y los escalones.
Los ladrillos comunes “de plano” deben colocarse con la cara que estuvo en contacto
con la tierra, en el momento del corte, hacia arriba.
Este material puede usarse tanto en interiores como al exterior (también en terrazas).
En interior, con acabado con laca rubia que se renueve periódicamente, se puede
obtener un piso de excelente comportamiento en condiciones normales.
Con ladrillos de máquina o prensados pueden obtenerse los mismos resultados, con
mayor resistencia mecánica y terminaciones más precisas, menos rústicas.
El proyectista de acuerdo al efecto que desee obtener, será quien decida sobre el uso
de uno u otro material. Hay que evitar en todos los casos el ataque de las sales, que
puede aportar el agua, ya sea la que sube por capilaridad o la que acarrean las lluvias.
Se pueden obtener resultados similares, en interiores y en pisos poco transitados,
usando baldosas comunes, de máquina o prensadas, con resistencia creciente en el
orden indicado (20x20, 20x10, etc). Al igual que los ladrillos pueden fabricarse de
diversas formas y tamaños, con espesores que varían entre los 5 cm para las
comunes (hechas a mano) y de 1 a 2 cm las prensadas. La tecnología es similar a la
indicada para los ladrillos.
Las piezas del piso se colocan con mezcla cuando es lo mejor para el tipo de piso a
colocar, o para evitar hacer la carpeta previa que necesitan los pegamentos
cementicios, economizando así materiales, trabajo y, a veces, tiempo.
La mezcla a utilizar
Para ambos sistemas la mezcla indicada es: 1 de cal aérea, ¼ de cemento y 3 de
arena.
UTN TECNOLOGÍA DE TEMA: 114
SAN RAFAEL LA CONSTRUCCIÓN PISOS
• Para lograr una buena adherencia hay que usar cemento fresco y sin grumo.
• Preparar solamente la mezcla que se usará en una hora. La mezcla deberá tener
la consistencia adecuada (con mas o menos agua) para las medidas y el peso de
las piezas a colocar: si es muy blanda la piezas pueden hundirse y si es
demasiado firme, será difícil asentar las piezas.
Algunos cuidados
• Se debe humedecer bien el contrapiso o la losas antes de colocar la mezcla.
• La capa de mezcla tendrá de 2,5 a 3 cm de espesor como mínimo.
• Las piezas que tienen la parte de atrás absorbente se mojan y se dejan escurrir
verticales a la sombra.
Sistema “tradicional”
• Este sistema se utiliza para piezas grandes, o gruesas, o no planas, o de espesor
irregular (como ser mármoles o mosaicos gruesos, baldosas calcáreas, lajas y
ladrillos).
• No se controla el nivel de la mezcla sino el de las piezas.
Colocar el hilo
Al colocar cada pieza se controla su nivel con hilo tensado entre dos filos que estén al
nivel requerido (pisos existentes o reglas niveladas), ubicado en la posición que
deberá tener el filo superior del borde de la pieza a.
El hilo se apoya en esos filos y se lo afirma bien tensado enroscándolo a algo pesado
b o atándolo a un clavo fijado en el contrapiso o en la regla o tirante.
Sistema “a la francesa”
• Este sistema se utiliza para colocar piezas de espesor parejo y pequeño respecto a
su superficie (pétreos, mosaicos, cerámicos, etc. De hasta 1,5 cm de espesor).
• Una clave del sistema es que la capa de mezcla esté bien nivelada y plana.
Los paños
El nivel
Como ir trabajando
• La guía a se coloca a unos 10 cm de la pared (dividiendo el paño 1) y la guía b a
60/80 cm de la pared.
• Usando las guías a y b hacer la carpeta del paño 1.
• Sacar la guía a y llenar el hueco. Colocar las piezas del paño 1 sin llegar a b.
Colocación
Se usan para colocar sobre carpeta o pisos existentes, piezas rígidas de espesor
uniforme, prepararlos y aplicarlos según las indicaciones del fabricante.
Piezas de mucho espesor (lajas, moldeados, etc) se pueden colocar con “manchones”
de mezcla.
Al exterior puede hacerse sobre tierra apisonada, y con junta de tierra (para pasto).
• Con arena o mezcla seca, las juntas se llenan bien y luego se riega todo el
paño con llovizna suave y sin hacer charcos, así el material se humedece y se
asienta.
Acabados y mantenimiento
• En pisos no porosos que no se pulan y tengan junta marcada o bisel, la
pastina se aplica y retira.
• En pisos porosos que no se pulan y en juntas anchas, la pastina o mezcla
se aplica con un tarrito o una bolsita.
Pulido:
• Los mosaicos graníticos gruesos y el granito fundido se pulen en obra, a partir
de los 10 días de colocado o realizados.
• Debe hacerlo personal idóneo con máquinas especiales.
• Pueden ser pulidos a piedra fina o lustrado a plomo.
► encolado simple
Extensión del material de agarre sobre el soporte, peinándolo con la ayuda de una de
una llana dentada.
► doble encolado
Aplicación del material de agarre tanto en el soporte como en el reverso de las piezas
a colocar, para garantizar un completo macizado y una perfecta adherencia de éstas
Se pueden colocar con mortero 1/8:1:4 (cemento – cal - arena mediana) de 1,5 a 2 cm
de espesor o con pegamento que suministra la misma industria que provee el piso; a
tope o con juntas tomadas.
Excepcionalmente se fabrican piezas para los usos especiales (antepechos,
escalones, etc) y formas mas complejas destinadas sobre todo a la decoración, tanto
en pisos como revestimientos de paredes.
Se fabrican también piezas más pequeñas (pentagrés), 5x5 cm y de menor espesor (3
a 4 mm) que se presentan en planchas ensambladas, con junta de2 mm
especialmente indicadas para pisos de pequeñas dimensiones y pendientes
pronunciadas (locales sanitarios en general).
La pendiente deseada se materializa con el contrapiso para permitir que el mortero de
asiento del piso sea de espesor uniforme. Se puede usar mortero de 1:1/2:3 (cemento
–cal- arena mediana) que se extiende en una capa fina de 4 a 5 mm de espesor, sobre
la cual se espolvorea una capa fina de cemento puro. Una vez humedecido el cemento
se aplica una plancha de goma. También pueden colocarse con adhesivos de base
cemento, en capas más finas (2 a 3 mm).
Cuando el cerámico está suficientemente adherido se toman las juntas, según el color
del piso, con mortero 1:1 cemento- marmolina o cemento- arena fina.
COLOCACIÓN DE PORCELANATOS:
Se recomienda aplicarlos con pegamentos cementicios, para lograr la máxima
resistencia a la flexión, cuidando que las piezas queden muy bien niveladas.
C
Figura O
a.- Presentación de las Figura b.- Fijación de las baldosas
baldosas
L de mosaico en el sitio a pie de maseta.
correspondiente.
O
Forma de colocación
2. Debe colocarse una capa de arena húmeda quedando al mismo nivel que el
realizado en concreto siendo éste cubierto con un fieltro asfáltico en todo el apoyo
del piso.
3. Sobre la arena del encofrado se colocan las baldosas, debiendo tener una luz
mínima de 5 mm entre las cuadras y de 20 a 25 mm entre las redondas.
4. Luego se coloca entre cada fila de baldosa y en ambas direcciones una armadura
de acero tratado de 4,2 mm para las baldosas cuadradas y de 6 mm entre las
redondas. Se recomienda pintar las canaletas de las baldosas.
7. El piso terminado muestra el nivel del piso primitivo con el vano cubierto.
APLICACIÓN
10. Extender y peinar la mezcla (por ejemplo ferma 11. Dejar juntas entre piezas
flexible) con una llana dentada. Colocar y de 3 mm como mínimo.
presionar las piezas hasta conseguir un Rejuntar al cabo de 24
completo macizado. En piezas de formato horas de colocado.
mayor a 20x20 cm utilizar doble encolado.
Los pavimentos con el transcurso del tiempo acaban por desgastarse, degradarse o
simplemente pasar de moda. El desgaste se produce tanto por el uso como por la
limpieza. La degradación se debe, en general, a golpes accidentales.
9-reparar los defectos de planeidad y rellenar los huecos con mortero. Dejar secar de
12 a 24 horas.
Aplicación
10-amasar la mezcla adhesiva con el agua indicada manualmente o con un batidor
eléctrico lento(500 rpm)hasta obtener una pasta homogénea.
11-colocar las nuevas piezas con mezcla adhesiva. Después de 24 horas, rellenar las
juntas con pastina para juntas delgadas (por ejemplo ferma color fina o fermacolor
porcellanato).
Como las maderas y los pisos de madera cambian de medida al ganar o perder
humedad, al hacerlos se deberá tener los siguientes cuidados:
• La base deberá estar totalmente seca.
• Las aberturas ya deben tener los vidrios puestos.
• Dejar la madera en el lugar una semana o antes (para ambientarla).
• Dejar junta perimetral de dilatación de 10 mm (mín. 7 mm)bajo zócalo, o zócalo y
contrazócalo.
• No plastificar antes de 6 meses de colocación así la madera ya no trabaja.
• Son pisos hechos con tablillas cortas machihembradas que se pegan con asfalto
en caliente y se clavan sobre carpetas “clavables” formando distintos dibujos.
COLOCACION DE PARQUET
COLOCACION DE ENTABLONADO
Un piso que fue muy común pero que ahora se usa muy poco, por la altura que ocupa,
ahora damos a conocer su forma de colocación:
Se sabe cuántos rastreles son necesarios para una habitación, dividiendo el largo
de la misma por la luz calculada entre rastreles, que suele ser de 60 a 70 cm.
Las tablas que constituyen el entarimado se fijan con clavos en rastreles o listones de
unos 8 x 5 cm de sección, dispuestos formando un entrevigado (fig. c).
a)- En cada punta de tabla se ponen en la cara vista 2 tornillos o clavos en sendos
agujeros de más o menos 7 mm de profundidad y del diámetro del tarugo de la misma
madera a colocar.
“Para tapar las juntas entre los entarimados, parquet, etc, y las paredes, se ponen
zócalos de madera de 2” a 6” de altura por 1” de espesor”.
“Los dos pisos anteriores también pueden colocarse sobre entablonado contínuo de
tablas de regular calidad, que apoyan sobre contrapiso de hormigón”.
UTN TECNOLOGÍA DE TEMA: 133
SAN RAFAEL LA CONSTRUCCIÓN PISOS
BALDOSAS
COLOCACIÓN DE TARUGOS
Entre tarugo y tarugo, se deja una junta, que se obtiene poniendo entre ellos listones
de 4 mm de grueso; el espacio hueco, se llena con un preparado de mortero líquido o
asfalto (figura a). Como relleno, el mortero tiene el inconveniente de que si es rico en
cemento se endurece y no permite la dilatación de los tarugos, los cuales se rajan,
permitiendo entonces la penetración de agua y el levantamiento del pavimento.
El rellenar las juntas tiene por objeto asimismo evitar filtraciones sobre la capa de
revoque y la madera, ya que esta, sometida a humedad, se pudriría rápidamente, con
lo cual se formarían pequeños baches que dificultarían el tránsito de los rodados.
El tarugo puede hacerse también del siguiente modo: sobre una capa de arena
enrasada, se coloca un piso de tablas; después se disponen los tarugos, previamente
alquitranados, por inmersión, hasta más o menos la mitad de su altura (figura b),
separados entre sí por un listón, asimismo alquitranado, y por medio de un clavo que
los mantiene a 5 mm aproximadamente, uno de otro, pudiendo así hincharse sin que
se eleven. Luego se hecha arena y alquitrán a todo el conjunto.
ENCERAR
Si el piso de madera se colocó con “asfalto de parquetista” debe encerarse con
cera en pasta (al menos hasta que se obturen las juntas), porque el solvente de las
ceras líquidas disuelve el asfalto pudiendo hacer que el piso se afloje y/o manche.
“Todos los pisos de madera se rasquetean a máquina para alisar la superficie, luego
de encerarlos se los protege con papel de embalar mientras se ejecutan otras tareas
de terminación de la obra. Finalmente se enceran y lustran para la entrega final.”
MONOLITICOS
Pueden ejecutarse con hormigón simple, para lugares de tránsito liviano, debiendo
armarse para el tránsito pesado o cuando el terreno tiene escaso poder portante.
Son un tipo especial de pisos y se hacen como se explica a continuación. Si recibirán
sol, hacer juntas de dilatación cada 3x3 m aproximadamente, si no recibirán sol, cada
4,5x4,5 m mas o menos.
Para aumentar la resistencia al desgaste, sobre todo del hormigón fratasado se
pueden agregar en la superficie fresca virutas de aceros u otros abrasivos.
En casos especiales pueden agregarse: óxido de hierro para aumentar la resistencia a
la abrasión y los ácidos; mastic asfáltico para impermeabilizar; resinas termoplásticas
para resistir los aceites, carburantes y grasas; revestimientos plásticos en pavimentos
porosos para aumentar la resistencia a la abrasión y el punzonamiento, etc.
También se puede mejorar la calidad del piso mejorando la calidad del cemento y los
áridos o incorporando a la masa del hormigón o a la capa superficial materiales
endurecedores. Se puede conseguir agregando cemento aluminoso o cuarzo,
corindón, carborumdum o rocas duras (basalto, granito, pórfido, cuarcita, etc.) en la
capa superficial.
En todos los casos es conveniente terminar los bordes redondeados, agregando
además en el interior, juntas de trabajo y en el exterior, éstas y juntas de dilatación,
según hemos indicado anteriormente (“contrapisos”).
UTN TECNOLOGÍA DE TEMA: 137
SAN RAFAEL LA CONSTRUCCIÓN PISOS
En grandes superficies las juntas de dilatación pueden ejecutarse simultáneamente
con el piso o aserrarse con sierras de carburo de silicio en el hormigón endurecido.
CEMENTO ALISADO
1 cemento
3 de arena tamizada.
• Se prepara con una cantidad mínima de agua. Ya realizada y nivelada, se la
comprime con el fratacho para que asome el agua.
• Antes de que esa capa fragüe, se aplica una segunda capa, de 2 mm, de:
1 cemento
2 arena fina tamizada
.
• Se alisa nuevamente con llana de yesero espolvoreando cemento.
RODILLADO
PEINADO
COLOREADOS
• Los pisos y los revestimientos de cemento pueden ser coloreados con el agregado
de productos especiales.
ENDURECEDORES
Se venden distintos tipos de productos que se le venden a la mezcla para hacer más
resistente al desgaste la superficie de la carpeta. Pueden ser limaduras de hierro,
ciertos productos químicos u otros agregados especiales.
Todos los pisos de cemento deben “secarse” lentamente porque sino se “queman” y
fisuran, y luego se desgranan. Hay que protegerlos del sol y del “viento”.
Humedecerlos 1 o 2 veces por día durante la primer semana después de hechos. Para
UTN TECNOLOGÍA DE TEMA: 139
SAN RAFAEL LA CONSTRUCCIÓN PISOS
ayudar a mantenerlos húmedos se los puede cubrir con plástico, bolsas, arena o
aserrín. Estas son algunas de las formas de hacer el “curado”.
MOLDEADOS
Los costados del molde pueden ser finos si son levemente inclinados hacia afuera,
para que se pueda desmoldar la pieza. Las aristas pueden chanflearse A. También se
pueden utilizar moldes con 2 lados abribles B o moldes con lados sin pendientes pero
sin fondo fijo C (la pieza se saca moviendo un poco el molde).
TEXTURA Y COLOR
Según el tipo de molde o la forma de trabajo que se utilice, la cara que luego será “la
cara vista” puede ser, al moldear, la de arriba o la de abajo. Si es la de arriba, se las
puede terminar con las variantes explicadas para los “monolíticos” (antes que
endurezca el hormigón también se puede terminar la superficie en forma rugosa con
el fratás o con cepillo, lisa con llana metálica).
Si la cara vista será la del fondo del molde, podrá ser muy lisa o tener piedras o
escallas A, o dibujos B o canaletas, texturas, veteado de madera, etc. C. Si se colocan
piedras lavando la superficie se pueden obtener las de “grancilla lavada” o si
colocamos algo que se desee que sobresalga un poco, conviene poner en el fondo un
lecho de arena y semihundir allí lo que deberá sobresalir A.
RESISTENCIA
El espesor que deberá tener la pieza dependerá de sus medidas y de las cargas que
deberá soportar: nunca menor de 3 cm. Según el tamaño pueden fabricarse de
espesores que varían de los 4 a 6 cm.
Para transito pesado y mayores dimensiones pueden ejecutarse incorporando maya
de acero. El tamaño está limitado por la posibilidad de manipuleo posterior de las
piezas. Se les pueden agregar hierros (4 de Ø= 6 mm).
LA MEZCLA
• Si la cara vista no necesita ser muy lisa, todo su espesor puede ser de hormigón
con piedra o canto. Conviene usar una relación agua-cemento que no sobrepase a
0.5 (25 litros de agua por cada bolsa de cemento de 50 kg). Se aconseja usar
hormigón de proporción 1:2:2.5 (cemento-arena gruesa-canto rodado o piedra
partida). Pueden colocarse agregando al cemento en seco óxidos metálicos y
cuando se desean blancas hay que usar cemento blanco y agregados claros, de
origen cuarcítico
• Si se quiere “cara vista” lisa, conviene poner al fondo o arriba (donde corresponda)
1 capa de 1 cm de concreto (1 cemento + 3 arena).
LLENADO
DESMOLDE
• En moldes sin fondo, los laterales se sacan a las 24 horas.
• Si para desmoldar hay que invertir el molde, habrá que esperar que la mezcla
tenga la resistencia suficiente y hacerlo con cuidado.
• Humedecer las piezas durante una semana.
COLOCACIÓN
Pueden colocarse sobre contrapiso de hormigón en forma similar a los mosaicos de
(manera “tradicional”) a tope o con juntas de cemento 3 a 4 cm de ancho A, sobre
colchón de arena suelta B, o colocarse directamente sobre el terreno nivelado y
apisonado (tierra compactada), sobre una capa de poco espesor de tierra, etc.
Para la colocación de los mosaicos se emplea mortero 1/8:1:4 (cemento - cal aérea -
arena mediana).
Sobre terreno sin humus y compactado la tierra seca pulverizada se extiende en capas
sucesivas de 5 a 10 cm mientras se agrega la mezcla 1 a 1 ½ de cemento, 10 de tierra
sin vegetal; se mezcla en seco hasta que presente color uniforme; se extiende en
capas delgadas mojándolas en forma de lluvia con poca agua (la mezcla pastosa debe
ser tal que permita darle forma con las manos) y se compacta enseguida (dentro de
las 2 horas) por medios manuales o mecánicos. Hay que cuidar el curado que puede
alcanzar los 8 días, según las condiciones climáticas del lugar y terminar como los
pisos de cemento alisado.
Se aplica este pavimento sobre un lecho de mortero plástico de cemento y arena 1:3,
de 2 ó 3 cm de espesor, (la arena de mármol tiene de granos de 3 a 15 mm).
Las hendiduras para el alojamiento de los flejes se hacen en dicho lecho en el caso del
pavimento de xilolita y se reciben también con mortero de cemento y arena 1:3.
Una vez colocados los flejes, se amasa la pasta que constituirá el terrazo. Dicha pasta
está formada por dos sacos de cemento blanco o portland, un saco de arena de
mármol, dos sacos de arrocillo de mármol y colores metálicos.
La pasta se vierte entre los espacios que limitan los flejes, extendiéndola con paleta y
llana y apisonándola con rodillo. El buen resultado del pavimento depende de este
apisonado.
Una vez apisonada la pasta, se van poniendo pedacitos de mármol sobre la misma,
combinando los colores, y se procede a incrustarlos mediante rodillo, pisón o llana.
Luego de un buen curado con agua, cuando el terrazo a fraguado, se procede a
desbastar su superficie por medio de una máquina de disco horizontal, en la que se
colocan primeramente piedras de carborumdum de grano grueso, y después de grano
medio grueso.
Terminada esta operación se recubre el pavimento con una lechada de cemento
coloreado, tapando todos los huecos y pozos que hayan podido resultar del desbaste.
Por último, fraguada la lechada, se vuelve a desbastar el terrazo con la máquina de
disco, empleando piedra de carboumdum de grano fino. Después, ésta se sustituye
por esparto o fieltro pulido, y se echa ácido oxádico con el fin de que ayude al disco a
que la superficie quede lisa y brillante.
• Estos pisos se pueden colocar sobre madera, metal, carpeta cementicia, mosaicos,
baldosas, cerámicos, etc.
• Cualquiera sea la base, deberá ser dura y firme, absolutamente seca, limpia de
polvo y/o grasitud, y bien lisa (o admitir capa niveladora).
CAPA NIVELADORA
ADHESIVOS
ACRILICOS
DOBLE CONTACTO
EMULSIONES ASFÁLTICAS
COLOCACIÓN
EN ROLLO
• Las de bouclé se colocan sobre alisado de cemento con resinas de tipo vinílico,
asegurando alineamiento perfecto, falta de pliegues y globos en toda la superficie.
En los bordes perimetrales se terminan a tope, asegurando mediante algún
sistema adicional que no se levante.
• Las de pelo cortado se fijan en los bordes perimetrales con clavos “punta París”
sobre varillas de madera (separadas entre sí 20 cm como máximo) para evitar los
pliegues e imperfecciones. En las uniones, los paños se pliegan entre sí mediante
una banda inferior termoadhesiva.
Las placas se colocan con adhesivo que provee el mismo fabricante del piso; sobre
superficies duras, lisas, secas, libres de polvo y manchas de grasa,
impermeabilizadas.
la base para la colocación debe reunir las mismas condiciones que las indicadas para
los pisos de linóleo, usando los mismos adhesivos o mejor aún solución de goma que
conserva las propiedades adhesivas después de seca, lo que facilita la operación.
El material se clava en los bordes, sobre la base de madera o sobre alfarjías cuando la
base es de hormigón. Para cubrir los clavos del perímetro se puede colocar también
zócalo de madera o de ángulos o de acero o aluminio.
***************PISOS FLOTANTES****************
Para destinos especiales se construyen pisos flotantes entre los cuales analizaremos
dos tipos: de madera sobre tirantes y elevados para locales de computadoras.
Para los pisos de madera sobre tirantes, deben seleccionarse maderas bien secas y
estacionadas, con fibras rectas, sin nudos saltadizos u otros defectos.
La superficie superior debe ser perfectamente nivelada para lo cual los tirantes de
apoyo deben absorber los desniveles.
UTN TECNOLOGÍA DE TEMA: 146
SAN RAFAEL LA CONSTRUCCIÓN PISOS
La estructura de apoyo de apoyo de las tablas es de tirantes de2”x3” (50x75 mm),
colocados cada 60 cm arriostrados en sentido transversal con tirantillos de 2 ½”x3”,
sobre colchón de lana de vidrio y separados con el mismo material de paredes y
columnas. Los tirantes deben anclarse a la losa mediante grapas con juntas de
dilatación de goma.
Sobre los tirantes se colocan las tablas (o tablones) machihembrados, tapando las
juntas de pegamento sintético y aserrín de la misma madera, puliendo la superficie
mecánicamente y los rincones a mano. La terminación puede ser similar a la que
indicamos para los pisos de madera.
Entre zócalo y el piso se colocan tiras de goma de 2x12 mm para asegurar la
aislación.
Los elevados para computadoras están compuestos por, placas metálicas, largueros y
pedestales incombustibles.
Las placas son cuadradas con lados de 60 cm, intercambiables, revestidas con
laminado plástico u otro material con burlete vinílico para protección perimetral y de las
aberturas para el paso de los cables y dispositivo doble para permitir la remoción; con
capacidad para soportar una capa uniformemente repartida de 1350 kg/m2.
Las placas apoyan sobre largueros de acero laminado de sección hueca, que se unen
al cabezal del pedestal. Este está constituido por barra roscada de acero de 7/8” (22,2
mm) que apoya sobre base del mismo material. Los pedestales tienen alrededor de 20
cm y son capaces de resistir 3200 kg sin sufrir deformación. El desplazamiento se
nivela con tolerancia de 1 mm y debe estar libre de roturas, juntas abiertas y ataduras.
Dentro de este sistema nombramos:
Componentes
Placa: está formada por dos chapas de acero, la superior plana y la inferior
estampada en frío, soldadas entre sí formando un conjunto isótropo capaz de resistir
una carga uniformemente repartida de 1.200 kg/m2 o una carga concentrada de 450 kg
sobre una superficie de 6 cm2, con un coeficiente de seguridad igual a 2 ante la carga
última.
El recubrimiento standard de la placa es de laminado plástico termoestable, de alta
resistencia a la abrasión, variados diseños y fácil limpieza. Un fino burlete perimetral
vinílico asegura el ajuste de los paneles entre sí, evitando la fuga de aire y la filtración
de polvo.
APLICACIÓN
10. extender y peinar la 11. Presentar y presionar 12. Rellenar las juntas
mezcla adhesiva con las piezas hasta entre piezas con la
una llana dentada. conseguir un completo pastina adecuada.
Entre piezas de macizado. Dejar Para puesta en
formato mayor a juntas entre piezas de servicio esperar de 1
20x20 utilizar doble 3 mm como mínimo. a 3 días dependiendo
encolado del uso y del tráfico a
que esté sometido el
pavimento.
Pavimentos continuos
Se consideran continuos aquellos pavimentos que, en vez de estar construidos por
una sucesión de varias piezas, forman una sola unidad y, por tanto, carecen de juntas.
Desde el punto de vista higiénico, en sitios como escuelas, hospitales, etc., es preciso
que el pavimento carezca de juntas y de poros, esto es, que sea continuo. Por su
parte, en almacenes y talleres se requiere un pavimento duro y resistente a los
choques y estas características son propias de determinados pavimentos continuos.
Travertino
Toba caliza (carbonato de calcio), se usa para revestimiento y para la fabricación de
cal. Se encuentra en forma natural y se puede tallar, tornear y pulir, se fabrica
comercialmente en planchas de distinto espesor, se vende por superficie
Asfalto
Materiales minerales inertes aglutinados con betún; generalmente calizas. Se muelen
y pulverizan en molinos y finalmente se tamizan para obtener granos de 0,1 a 3 mm.
Con el asfalto se prepara el “mastic” asfáltico agregando betún en caliente. A este
material se le mezcla arena de 1 a 12 m, en un 40 % para ejecutar los pavimentos
asfálticos. Esta mezcla varía según la clase de obra y clima del lugar.
***********LEGISLACION CIVIL*******************
CÓDIGO DE EDIFICACIÓN DE SAN RAFAEL
V.2.2.2. Veredas
Consideraciones generales
Consideraciones Técnicas:
a) Las veredas tendrán un ancho que se establezca en cada zona ,con un mínimo de 2
m.
UTN TECNOLOGÍA DE TEMA: 154
SAN RAFAEL LA CONSTRUCCIÓN PISOS
b) Las baldosas serán antideslizantes, de cemento comprimido de 20x20 cm de 2
panes colocados perpendicular a la línea Municipal, de color ocre claro, o cerámico,
blanco o gris, asentadas sobre contrapisos de hormigón de 0,08 m de espesor, sobre
terreno apisonado. La Municipalidad podrá autorizar la construcción de pavimento de
hormigón o carpeta asfáltica en sectores cuyas características así lo requiera .
Podrá autorizarse en los casos en que se encare la construcción de núcleos con
magnitudes tales que puedan considerarse como unidades urbanísticas, la opción de
otro tipo de vereda previa observación de la Dirección de Obras Privadas, respetando
características antideslizantes y de durabilidad. la municipalidad podrá autorizar la
construcción de pavimentos de materiales plásticos, sintéticos, y otras formas, colores
y dimensiones diferentes en caso de edificios especiales.
Veredas - reglamentación
5-9-1-3 PENDIENTES
Las veredas a construirse en el casco urbano respetarán las pendiente natural en el
sentido longitudinal y en el transversal la del 2%. En ningún caso se justificará la
existencia de saltos bruscos y la inspección general de obras particulares no otorgará
el certificado final cuando ello no haya sido respetado.
Cuando existan pavimentos de cordón o estén proyectadas las rasantes se
considerara como referencia una cota de 0.20 m mas alto que el nivel del centro de
calzada o de rasante.
5-9-1-4 COLOCACIÓN CONTRAPISO Y MATERIAL DE ASIENTO
El solado salvo casos especiales a considerar por la Autoridad Competente se
colocará de modo que sus juntas sean perpendiculares al cordón del pavimento, y
donde no hubiere a la línea municipal, sobre un contrapiso de hormigón pobre de 0.08
m de espesor el cual se elevará a 0.12 m de los accesos de vehículos.
En caso de que por ella deban ascender vehículos de mucho peso, la Autoridad
Competente puede exigir solados especiales.
5-9-1-6 VEREDAS
Las veredas tendrán el ancho que determinen para cada zona la Autoridad
Competente, quien debe ser consultada de su ejecución.
Es a cargo del propietario la conservación de la vereda y del nicho que ubiquen los
árboles de la calle.
La construcción de las veredas se hará con la mayor celeridad para obstaculizar lo
menos posible el transito de los peatones. Se permitirá preparar las mezclas en la
calzada junto al cordón y terminados los trabajos de inmediato se limpiaran la vereda y
la calzada.
Para proteger las veredas, solo se permite utilizar tablones y alfarjías de madera
quedando terminantemente prohibido el empleo de vallas de alambre o cuerdas.
UTN TECNOLOGÍA DE TEMA: 156
SAN RAFAEL LA CONSTRUCCIÓN PISOS
Cuando se pavimente una calle, si los niveles de la calzada se alterasen o la vereda
variara en su ancho la Autoridad Competente puede exigir al propietario de la vereda
que se la rehaga o en ciertos casos la arregla hasta dejarla a su juicio en buenas
condiciones.
********COMPUTO DE MATERIALES**************
Tipo Mezcla
Piso/Zocalo
Cemento tn
Mosaico/Zo
Reconstitui
Piedra Laja
Rodado m2
Madera de
Travertino
Asfalto kg
Ayudante
CONTRA-
Arena m3
Flexiplas
Granito
Marmol
.Calc. o
Unidad
Cal Tn
Oficial
Cedro
Canto
do m2
Gran.
m2/m
m2/m
PISOS
m2
tn
PISOS
ZOCALOS
Contrapiso
de H° de M2 7
0.000
0.005
0.110
0.31
0.44
Rc
10cm de - - - - - - - -
esp.
Contrapiso
de H° de
10cm de M2 7 - - - - - - -
0.016
0.012
0.070
0.150
0.40
0.70
Rc
esp. Sobre
lo-sas en
locales
sanitarios.
Contrapiso
de H° de M2 7
0.005
0.035
0.056
0.20
0.33
Rc
5cm de esp. - - - - - - - -
Contrapiso M2 -
Puzol. A.
de H°
0.008
0.110
0.31
0.44
Rc
Puzolánico - - - - - - - - -
de 10cm de
esp.
Contrapiso M2 7
con
0.008
0.005
0.110
G.V.
0.31
granulado - - - - - - - - 0.44
volcánico
10cm
Mosaicos M2 5
Calcáreos
0.002
0.003
0.025
1.05
0.80
0.40
en general - - - - - - -
Piso M2 5
Mosaico
0.002
0.003
0.025
1.05
0.80
0.40
granítico en - - - - - - -
general
Piso H° M2 7
Frata-chado 3
0.016
0.068
0.075
0.50
0.50
incluido - - - - - - - -
contrapiso
0.017
0.075
0.078
0.100
0.70
0.50
Alisado - - - - - - -
incluido
contrapiso
Piso M2 7
Cemento
0.017
0.078
0.100
0.90
0.70
Cilindrado - - - - - - - -
incluido
contrapiso
Piso de M2 3
Cemen-to
Flexiplast - - - - - - -
0.010
0.025
1.50
1.00
0.90
0.50
so-bre
manto con-
creto 16
mm.
Piso piedra M2 8
Laja
0.005
0.003
0.025
0.140
0.70
0.80
Pie de palo - - - - - - -
Piso – M2 12
Umbrales -
0.006
0.015
0.025
Ante-techos-
1.05
2.50
2.00
- - - - - - -
Huellas
escaleras de
trav. Puli-do
Zócalo ml 10
0.0003
0.0004
calcáreo de
0.003
1.05
0.15
0.10
6 y 10 cm - - - - - - -
Zócalo ml 10
0.0003
0.0004
Granítico de
0.003
1.05
0.15
0.10
6 y 10 cm - - - - - - -
Zócalo ml 3
Traver-
0.0003
0.0005
0.002
tino10cm de
0.10
0.20
0.50
0.20
- - - - - - - -
h
20 cm de
h
Zocalo ml 3
Rampante
0.001
0.004
0.18
0.18
1.00
0.40
de Escalera - - - - - - -
Zocalo de M2
piedra de
0.005
0.003
0.025
0.028
1.40
1.60
Pie de palo - - - - - - - -
(h=20cm)
Zocalo ml
PEGTO.
0.0005
0 0080
Flexiplas
0.002
1.05
0.20
0.15
de 5 cm de - - - - - - - -
h
0.30
Cedro - - - - - - - - - - -
h=9cm
x =
Que se Ancho o largo Altura o Superficies Superficies
calcula espesor profundidad o parciales
volúmenes
parciales
En m En m En m En m2 o en En m2 o en
m3 m3
1° Anote el 2°anotar 3°ídem al 2° 4°ídem al 2° 5°multiplique 6° calcule
nombre de lo las las medidas los totales.
que se medidas
calcula de lo que • Que anotó • Cuando
se calcula en cada hay
• Que tipo región y varios
de tarea • Para anote aquí parciale
(en calcular los s sume
nuestro superfic resultados o reste
caso ie hay . según
pisos) que los
multiplic casos.
• Que parte ar dos
de la medida
casa(ej. s.
habitación).
• Para
calcular
volúme
nes hay
que
multiplic
ar tres
medida
s.
x = =>
Tipos de mezclas y Cantidad de Cantidad Total de Total en
materiales que se cada que se va cada medidas
van a usar material a hacer material comerciales
Para 1 M3 En M3
Usando 1 cal 67,50 kg M3 kg Bolsa
cal y 1/8 18,00 kg M3 kg Bolsa
cemento cemento
4 arena 0,425 M3 M3 M3 M3
Contrapiso 8 cascote 0,850 M3 M3 M3 M3
Usando 1 cto.
cemento Albañileri 105,00 kg M3 M3 bolsa
de a
albañileri C/ arena 0,425 m3 M3 M3 M3
a
8 cascote 0,900 m3 M3 M3 M3
Para 1 M3 En M2
1 10,80 kg M2 Kg bolsas
Carpeta cemento
hidrofuga
sobre Concreto 3 arena 0,024 M3 M2 M3 M3
contrapiso con
esp.=2cm hidrofugo
(20 lt
Hidrófugo
mezcla
2 (según ------------- M2 ---------------- -------------
c/m )
tipo)
1 10,80 kg M2 Kg bolsas
Alisado de cemento
cemento
para el concreto
piso esp. 3 arena 0,024 M3 M2 M3 M3
=2cm (20 lt
c/m2)
x =
Nombre de Cantidad de Precio de Costos Costos fecha
los cada cada material parciales totales
materiales materiales
