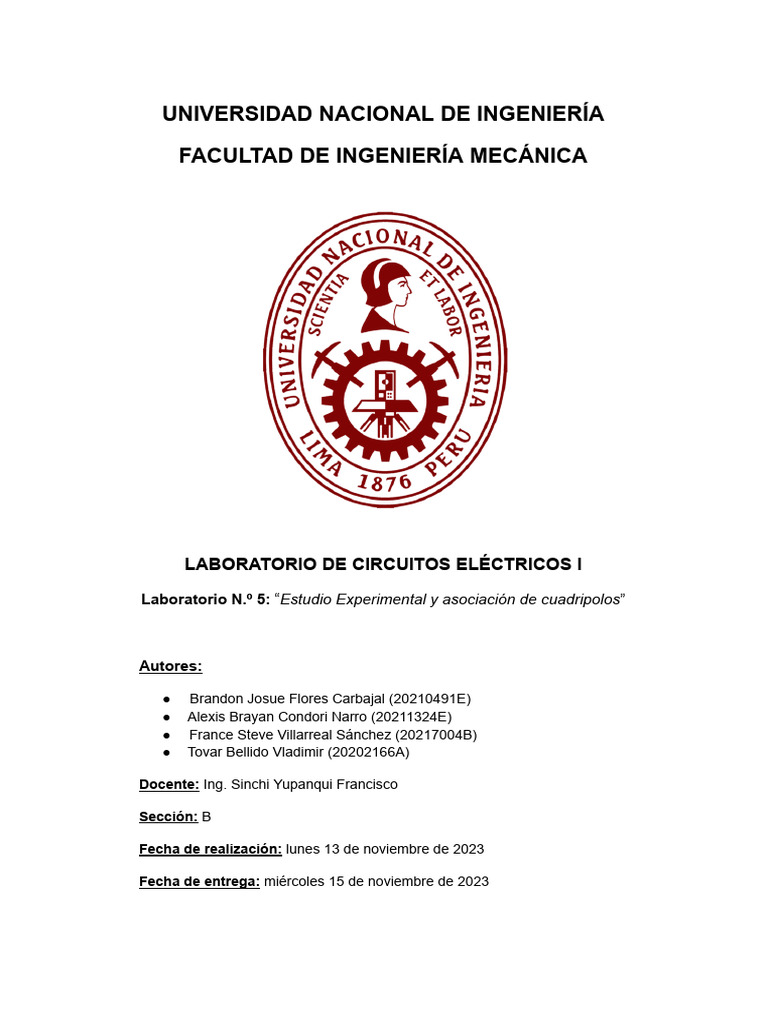

UNIVERSIDAD NACIONAL DE INGENIERÍA

FACULTAD DE INGENIERÍA MECÁNICA

LABORATORIO DE CIRCUITOS ELÉCTRICOS I

Laboratorio N.º 5: “Estudio Experimental y asociación de cuadripolos”

Autores:

● Brandon Josue Flores Carbajal (20210491E)

● Alexis Brayan Condori Narro (20211324E)
● France Steve Villarreal Sánchez (20217004B)
● Tovar Bellido Vladimir (20202166A)

Docente: Ing. Sinchi Yupanqui Francisco

Sección: B

Fecha de realización: lunes 13 de noviembre de 2023

Fecha de entrega: miércoles 15 de noviembre de 2023

I. ÍNDICE

II. INTRODUCCIÒN: Objetivos y marco teórico…............................................

Ill. EQUIPOS Y MATERIALES…......................................................................

lV. PROCEDIMIENTOS: De la parte Experimental…........................................

V. RESULTADOS Y DISCUSIÓN:...................................................................

● Solución del Cuestionario planteado en la Guía de Laboratorio

VI. CONCLUSIONES........................................................................................

VII. RECOMENDACIONES…..........................................................................

Vlll. BIBLIOGRAFÍA….....................................................................................

lX. ANEXOS…........................................................................................................
II. INTRODUCCIÒN:

2.1 Cuadripolos:

Un cuadripolo es definido como una estructura de red que posee dos puntos

de conexión, siendo conceptualizada como una entidad "caja negra" y

definida por una serie de parámetros vinculados a las impedancias presentes

en sus puertos, así como a su función de transferencia.

Cada cuadripolo se compone de dos puertos, uno de entrada y otro de salida,

siendo cada puerto conformado por dos polos, sumando un total de cuatro

polos en la configuración completa.

2.2 Clasificación:

El cuadripolo activo se distingue por albergar fuentes independientes, lo que

significa que su comportamiento y rendimiento están influenciados por

fuentes de energía externas. En cambio, el cuadripolo pasivo se caracteriza

por incorporar fuentes dependientes, donde su respuesta y funcionamiento

están determinados por las condiciones internas del propio circuito.

Contrariamente, el cuadripolo bilateral se presenta sin fuentes dependientes,

lo que implica que su comportamiento no está condicionado por factores

internos del circuito, mientras que el cuadripolo no bilateral incluye fuentes

dependientes que influyen en su operación.

En relación con el cuadripolo simétrico, su singularidad radica en que los

puntos de entrada y salida exhiben una simetría eléctrica perfecta. Esta

simetría se traduce en una igualdad notable en las características eléctricas,

permitiendo que el sistema responda de manera uniforme a las señales que

atraviesan ambas direcciones. Este equilibrio eléctrico en los puntos de

entrada y salida resalta la coherencia y estabilidad en las propiedades

eléctricas del cuadripolo simétrico, siendo un aspecto crucial a considerar en

el análisis y diseño de sistemas eléctricos.

2.3 Parámetros de los cuadripolos:

● Parámetros Z (Impedancia):
● Parámetros r (Admitancia):
● Parámetros híbridos (g):

● Parámetros de transmisión (T):

2.4 Conexiones entre cuadripolos:

● Conexión en serie:

● Conexión en paralelo:
● Conexión en cascada::
Ill. EQUIPOS Y MATERIALES:

● Multímetro:
Un multímetro, conocido también como polímetro o tester, es un dispositivo eléctrico portátil
utilizado para la medición directa de diversas magnitudes eléctricas, como corrientes y
tensiones activas, así como componentes pasivos, como resistencias y capacitancias. Estas
mediciones pueden llevarse a cabo en corriente continua o alterna, y en diferentes rangos
de medida. Existen modelos analógicos y, más recientemente, modelos digitales, que tienen
la misma funcionalidad básica, con algunas características adicionales en los dispositivos
digitales.

Figura 1 : Multímetros

● Fuente DC:
Una fuente de corriente continua (DC, por sus siglas en inglés) es un dispositivo o sistema
diseñado para proporcionar un flujo constante y unidireccional de corriente eléctrica. En
otras palabras, suministra electricidad en un solo sentido, sin cambios de polaridad o
inversión de la dirección de la corriente.

Figura 2 : Fuente DC
● Resistencias Eléctricas:
Una resistencia eléctrica es un componente pasivo utilizado en electrónica y electricidad
para limitar o controlar el flujo de corriente eléctrica en un circuito. Su función principal es
oponerse al paso de la corriente eléctrica y reducir su intensidad, lo que puede ser útil en
diversas aplicaciones.

Figura 3 : Panel de Resistencias

● Cables:
Los cables de circuitos eléctricos son conductores utilizados para transportar corriente
eléctrica de un punto a otro dentro de un circuito eléctrico. Están diseñados para llevar la
electricidad de manera segura y eficiente desde una fuente de energía, como una batería o
una fuente de alimentación, hasta los componentes eléctricos o dispositivos que forman
parte del circuito.

Figura 4 : Cables tipo cocodrilo y banana

lV. PROCEDIMIENTOS:

1.Implementar el cuadripolo “A” conectando en su puerto de entrada una fuente de

tensión con una tensión que asuma el Grupo y en el puerto de salida a circuito
abierto.

2. Medir en el cuadripolo “A” de 1, las variables de entrada y salida para obtener los
dos parámetros de circuito abierto (r) correspondiente.

3. Implementar el cuadripolo “A” conectando en su puerto de salida una fuente de

tensión con una tensión asumida y considerando ahora en el puerto de entrada a
circuito abierto, midiendo sus variables de entrada y salida para obtener
experimentalmente los dos parámetros r que nos faltan.
4. Realizar los mismos pasos 1,2 y 3 con el cuadripolo B obteniendo
experimentalmente sus parámetros r correspondiente.

5. Implementar el cuadripolo A conectando en su puerto de entrada una fuente de

tensión con una tensión asumida y hacer un corto circuito en el puerto de salida y
medir las variables del cuadripolo ensayado para obtener los dos parámetros de
corto circuito (g) correspondiente.
6. En el cuadripolo “A” ahora conectar la fuente en los bornes de salida y en los
bornes de entrada hacer un corto circuito, medir las variables de entradas y salidas
para obtener experimentalmente los parámetros g que nos faltan.

7. Realizar las mismas mediciones de 5 y 6 para el cuadripolo "B".

8. Hacer un cuadripolo equivalente de la conexión de "A" y "B" en cascada, como se

muestra en la figura y proceder como en el caso individual de "A" a medir las
variables a circuito abierto y a corto circuito.

9. Construir también el cuadripolo equivalente de la conexión en serie y en paralelo

de los paneles dados como cuadripolos y determinar las variables de entrada y
salida.

10. . Desconectar la fuente y medir los valores de las resistencias en los

cuadripolos. Si no se pudiese, tomar datos de sus indicaciones.
RESULTADOS Y DISCUSIÓN:

CUADRIPOLO A:

Operación V1 (V) V2 (V) i1 (A) i2 (A)

Salida a circuito abierto 10 0.235 0.153µA -

Salida a corto circuito 10 - 159µA 13µA

Entrada a circuito abierto 0.912 10 - 618µA

Entrada a corto circuito - 10 14.5µA 617.2µA

chinchilla anónima :v muéstrate quien eres en realidad >:v

pt que wen planchazo manitos xdddd

R1 61.3KΩ

R2 14.76KΩ

R3 1.475KΩ
CUADRIPOLO B :

Operación V1 (V) V2 (V) i1 (A) i2 (A)

Salida a circuito abierto 20 5.635 2908µA -

Salida a corto circuito 20 - 2888µA 68.6µA

Entrada a circuito abierto 0.473 20 - 239.8µA

Entrada a corto circuito - 20 68µA 241.4µA

R4 4.99KΩ

R5 81.4KΩ

R6 1.98KΩ
CUADRIPOLO A y B EN CASCADA :

Operación V1 (V) V2 (V) i1 (A) i2 (A)

Salida a circuito abierto 10 0.02 150µA -

Salida a corto circuito 10 - 158µA 0.4µA

Entrada a circuito abierto 0.032 20 - 230µA

Entrada a corto circuito 0 20 0.7µA 240µA

R1 61.3KΩ

R2 14.76KΩ

R3 1.475KΩ

R4 4.99KΩ

R5 81.4KΩ
R6 1.98KΩ
 ● Cuestionario:

1. Hacer un diagrama de los circuitos utilizados con cada

cuadripolo o conexión equivalente, indicando las mediciones

efectuadas.

CUADRIPOLO A :
CUADRIPOLO B :
EN CASCADA :

2. En cada caso, indicando el circuito, determinar los parámetros

“r”, “g”, “A, B, C y D” y los circuitos equivalentes que se puedan

deducir, a partir de las mediciones efectuadas.

3. Encuentre las modificaciones que se tendrán que realizar si

queremos determinar los parámetros de cuadripolos con

elementos reactivos y la influencia, en los mismos de la corriente

alterna sinusoidal.

Las definiciones de parámetros característicos de un cuadripolo

pueden ser expresadas de manera eficiente mediante

representaciones matriciales. En el caso de la caracterización de un

cuadripolo a través de parámetros de impedancia, esta descripción

también puede ser formulada en forma matricial para facilitar el

análisis y la comprensión del comportamiento del sistema.

 En el análisis de cuadripolos, las modificaciones más sustanciales se

introducen al emplear fasores. En este contexto, tanto las corrientes de

entrada (I) como las de salida, junto con los voltajes correspondientes

(V), se manipulan y representan como fasores. Esta adaptación facilita

significativamente el estudio de la dinámica del cuadripolo, permitiendo

una descripción más eficaz de las relaciones entre corrientes y voltajes

en distintas frecuencias.

4. Explicar las posibles divergencias.

Se enfrentaron problemas durante la interconexión de ambos

cuadripolos, principalmente debido a la falta de precisión de los

instrumentos de medición y a la presencia de elementos inutilizables

en las maquetas de resistencias. Estos inconvenientes incidieron

directamente en la ejecución del proceso, generando complicaciones

en la exactitud de las mediciones y en la funcionalidad general del

sistema. La imprecisión de los instrumentos de medición introdujo error

en la calidad de los datos recopilados, mientras que la presencia de

elementos no operativos en las maquetas de resistencias aumentó la

dificultad en el establecimiento de conexiones confiables. La

identificación y corrección de estos problemas se tornan esenciales

para mejorar la confiabilidad de los resultados obtenidos y para

garantizar una ejecución eficiente en futuros ensayos.

VI. CONCLUSIONES:

● Durante el proceso experimental, se lograron demostrar de manera concreta

y verificable las propiedades inherentes a los diversos tipos de conexión de

cuadripolos, tales como la conexión en serie, en paralelo y en cascada. Estos

resultados experimentales ofrecen una valiosa validación de los conceptos

teóricos y permiten una comprensión más profunda de cómo las

interconexiones específicas afectan el comportamiento eléctrico del sistema.

● Se puede pasar de un tipo de sistema de cuadripolos a otro diferente a este

usando las definiciones de los parámetros comentados al inicio del

laboratorio.

● Se concluye que la simplificación de circuitos complejos mediante

cuadripolos, permite analizar los circuitos desde el punto de vista estímulos y

respuestas del circuito. De esta manera tiene una gran aplicación como por

ejemplo en planeamientos para simular el consumo de energía de un circuito.

● Se observa también que cuando los cuadripolos se encuentran en serie

forman un circuito de 2 puertos cuyas impedancias vienen a ser la suma de

las impedancias de A y B .
VII. RECOMENDACIONES

● Se aconseja realizar una exhaustiva revisión del entramado en el circuito bajo

estudio, asegurándose de que la disposición de los componentes sea precisa

y eficiente. Asimismo, es fundamental verificar la eficacia de los contactos

respectivos para garantizar un rendimiento óptimo y libre de fallos en el

sistema. Este paso de revisión minuciosa contribuirá a asegurar un

funcionamiento fiable y sin contratiempos en el conjunto del circuito.

● Es imprescindible garantizar una correcta instalación de los cables

conectores para prevenir la posibilidad de que una resistencia quede en

circuito abierto. Este detalle es crucial, ya que un mal contacto podría

conducir a la obtención de valores erróneos, comprometiendo la precisión y

confiabilidad de las mediciones realizadas. Verificar meticulosamente la

conexión de los cables no solo optimiza el desempeño del sistema, sino que

también asegura resultados precisos y coherentes en las mediciones,

evitando posibles interpretaciones incorrectas de los datos.

● Se debe de tener precaución en todo momento cuando realizamos los

experimentos, por ende es obligatorio usar los implementos adecuados una

vez dentro del laboratorio, de esta manera se evitará cualquier tipo de

accidente.

● Se recomienda que al calibrar el multímetro, se realice con los elementos

cercanos entre sí, con el fin de obtener una medida más precisa de la

resistencia de carga
Vlll. BIBLIOGRAFÍA

● Boylestad. (2017). Introduccion Al Analisis De Circuitos (13.a ed.). Pearson

Educación.

● Guía de laboratorio de circuitos eléctricos (ML-121) Francisco Sinchi

Yupanqui, Bernabé Tarazona Bermúdez.

● Cuadripolos - Circuitos Electrónicos Analógicos. (s/f).

https://sites.google.com/a/goumh.umh.es/circuitos-electronicos-analogicos/tra

nsparencias/tema-1

● Ronald Scott ¨Linear Circuits¨ .John Wiley andsome

● Alexander, C. y Sadiku, M. (2016). Fundamentos de circuitos eléctricos (6a

ed.). McGraw-Hill Education.

lX. ANEXOS

Avance en sesión de laboratorio

Simulaciones de los circuitos trabajados en el laboratorio

Cuadripolo A:

Considerando salida en circuito abierto, entrada 10 V:

Considerando salida en cortocircuito, entrada 10 V:

Considerando salida en 10 V, entrada en circuito abierto:

Considerando salida en 10 V, entrada en cortocircuito:

Cuadripolo B:

Considerando salida en circuito abierto, entrada 10 V:

Considerando salida en cortocircuito, entrada 10 V:

Considerando salida en 10 V, entrada en circuito abierto:

Considerando salida en cortocircuito, entrada 10 V:
