MAGNETISMO Y TECNOLOGIA II

ELECTROMAGNETISMO
EL CAMPO MAGNÉTICO

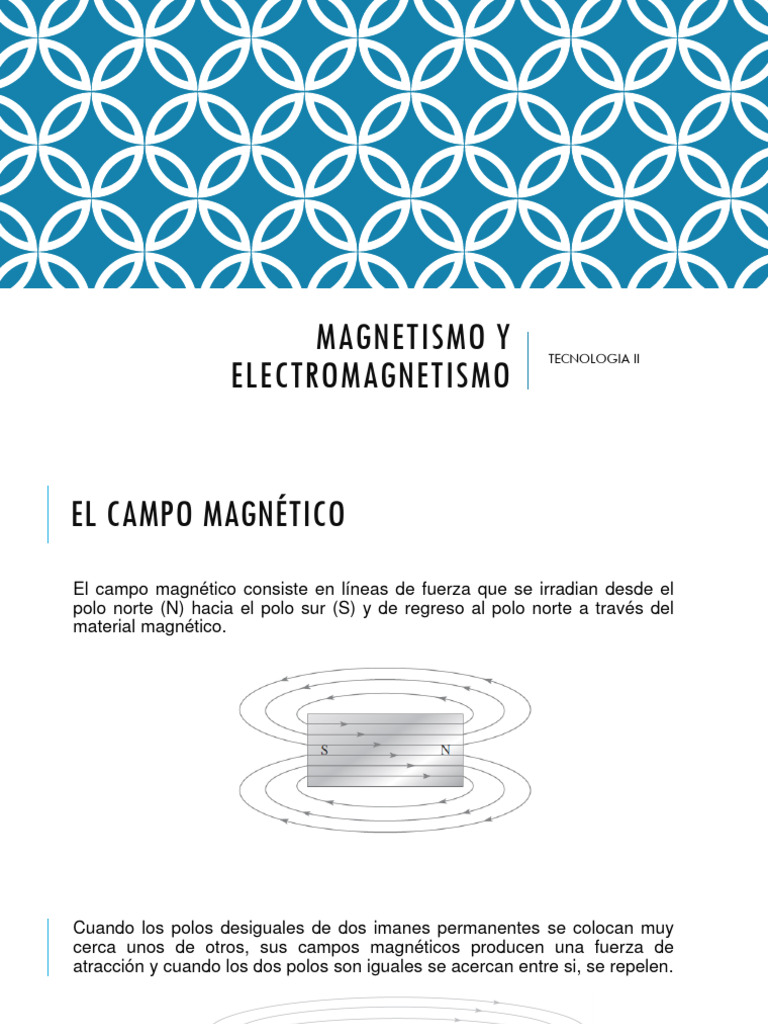

El campo magnético consiste en líneas de fuerza que se irradian desde el
polo norte (N) hacia el polo sur (S) y de regreso al polo norte a través del
material magnético.
Cuando los polos desiguales de dos imanes permanentes se colocan muy
cerca unos de otros, sus campos magnéticos producen una fuerza de
atracción y cuando los dos polos son iguales se acercan entre si, se repelen.
Cuando un papel no magnético como el papel, vidrio o madera, se colocan
en un campo magnético, las líneas de fuerza no se alteran. No obstante,
cuando un material magnético tal como el hierro se coloca en el campo
magnético, las líneas de fuerza tienden a cambiar de curso y atraviesan el
hierro en lugar de pasar a través del aire circundante.
FLUJO MAGNÉTICO (Φ)
El grupo de líneas de fuerza que van del polo norte al sur, se denomina
como: flujo magnético, se simboliza con la letra griega Φ (fi). Mientras mas
líneas de fuerza haya, mas grande es el flujo y mas intenso el campo
magnético.
La unidad del campo magnético es el Weber (Wb). Un Weber es igual a 108
líneas. Normalmente se utiliza el micro Weber (𝜇𝑊𝑏) ya que un micro Weber
equivale a 100 líneas de flujo magnético.
DENSIDAD DE FLUJO MAGNÉTICO (B)
Es la cantidad de flujo por unidad de área perpendicular al campo magnetico. Se
simboliza mediante la letra B y sus unidades en el sistema internacional es el tesla(T)

1 tesla = 1 Weber/1 metro cuadrado 𝑾𝒃

𝒎𝟐

Φ
𝐵=
𝐴
EJEMPLO 1
Compare el flujo y la densidad en los dos núcleos magnéticos mostrados. El
diagrama representa la sección transversal de un material magnetizado. Suponga
que cada punto equivale a 100 líneas o 1 µWb.
EJEMPLO 2
Si la densidad de flujo en cierto material magnético es de 0.23T y el área del
material es de 0.38 𝑖𝑛2 ¿Cuál es el flujo a través del material?.
CÓMO SE MAGNETIZAN LOS MATERIALES
Los materiales ferromagnéticos tales como hierro, níquel y cobalto se magnetizan al
colocarlos en el campo magnético de un imán. Todos hemos visto que un imán permanente
atrae cosas como sujetapapeles, clavos y limaduras de hierro. En estos casos, el objeto se
magnetiza (es decir, en realidad se convierte en un imán)
Los materiales ferromagnéticos provocan que se creen dominios magnéticos diminutos
dentro de su estructura atómica. Estos dominios pueden ser considerados como
pequeñísimas barras imantadas con polos norte y sur. Cuando el material no está expuesto a
un campo magnético externo, los dominios magnéticos se orientan al azar, como indica la
figura. Cuando el material se coloca en un campo magnético, los dominios se alinean
ELECTROMAGNETISMO

La corriente produce un campo magnético, llamado campo electromagnético, alrededor de un

conductor. Las líneas de fuerza invisibles del campo magnético forman un patrón circular
concéntrico alrededor del conductor y son continuas a todo lo largo de éste. A diferencia de la
barra imantada, el campo magnético que rodea un conductor no tiene polos norte o sur.
PROPIEDADES ELECTROMAGNÉTICAS
Permeabilidad (µ):
La facilidad con que un campo magnético puede ser establecido en un material dado.
Mientras más alta es la permeabilidad, más fácilmente se puede establecer el campo
magnético.
El símbolo de permeabilidad es µ (la letra griega mu), y su valor varía según el tipo de
material. La permeabilidad de un vacío (µ0) es de 4π*10-7 Wb/At*m (webers/ampere-vuelta
metro) (en este texto, At simboliza ampere-vuelta) y se utiliza como referencia.

La permeabilidad relativa (μr) de un material es la relación de su permeabilidad del medio y la

permeabilidad del aire (vacío).
𝜇
𝜇𝑟 =
𝜇0
RELUCTANCIA (R )

La oposición al establecimiento de un campo magnético en un material se llama

reluctancia.

Dónde:
l = Longitud de la trayectoria magnética.
A = Sección transversal.
EJEMPLO 1
Calcule la reluctancia de un toro (un núcleo en forma de dona) fabricado en acero al
bajo carbono. El radio interior del toro es de 1.75 cm y el radio externo mide 2.25
𝑊𝑏
cm. Suponga que la permeabilidad del acero al bajo carbono es de 2 ∗ 10−4
𝐴𝑡∗𝑚
EJEMPLO 2
La permeabilidad relativa del acero suave es de 800. Calcule la reluctancia de un
núcleo de acero suave de 10 cm de longitud y 1.0 cm * 1.2 cm de sección
transversal.
FUERZA MAGNETOMOTRIZ (FMM)
La corriente que circula en un conductor produce un campo magnético. La causa de
un campo magnético se llama fuerza magnetomotriz (fmm).

𝐹𝑚 = 𝑁𝐼
Dónde:
N = Numero de vueltas del conductor
I = corriente que atraviesa el conductor
LEY DE OHM PARA CIRCUITOS MAGNÉTICOS
La figura ilustra que el número de vueltas de un conductor que transporta corriente
alrededor de un material magnético crea una fuerza que establece líneas de flujo a
través de la trayectoria magnética. La cantidad de flujo depende de la magnitud de
la fmm y de la reluctancia del material, conforme a lo expresado por la siguiente
ecuación:

𝐹𝑚
𝜙=
ℜ
EJEMPLO 1
Cuánto flujo se establece en la trayectoria magnética si la reluctancia del material es de
2.8E5 At/Wb?
DISPOSITIVOS ELECTROMAGNÉTICOS APLICACIONES
EL ELECTROIMÁN
Un electroimán está basado en las propiedades que se acaban de aprender. Un
electroimán básico es simplemente una bobina de hilo arrollado alrededor de un
núcleo que es fácil de magnetizar. La forma de un electroimán puede ser diseñada
de acuerdo con diversas aplicaciones. Por ejemplo, la figura muestra un núcleo
magnético en forma de U. Cuando se conecta los terminales a una batería,
dependiendo de la polaridad del mismo, será la polaridad del campo magnetico.
EL SOLENOIDE
es un tipo de dispositivo electromagnético provisto de un núcleo de hierro móvil
llamado émbolo. El movimiento de este núcleo de hierro depende tanto del campo
electromagnético como de la fuerza mecánica de un resorte. En la figura se muestra
la estructura básica de un solenoide.
EL SOLENOIDE
El solenoide es energizado por una corriente que recorre la bobina, la cual
establece un campo electromagnético que magnetiza ambos núcleos de hierro. El
polo sur del núcleo estacionario atrae al polo norte del núcleo móvil y causa que se
deslice hacia dentro, con lo cual se retrae el émbolo y comprime al resorte. válvulas
solenoide son ampliamente utilizadas para controlar el flujo de aire, agua, vapor,
aceites, refrigerantes, y otros fluidos. Se utilizan válvulas solenoide en sistemas tanto
neumáticos (aire) como hidráulicos (aceite), que son comunes en controles de
máquinas.
VALVULA SOLENOIDE
EL RELEVADOR
El relevador difiere del solenoide en que la acción electromagnética se utiliza para
abrir o cerrar contactos eléctricos y no para producir movimiento mecánico. La figura
muestra la operación básica de un relevador tipo armadura con un contacto
normalmente abierto (NA) y otro normalmente cerrado (NC) (unipolar-doble vía).
HISTÉRESIS MAGNÉTICA TECNOLOGIA II
INTENSIDAD DE CAMPO MAGNÉTICO (H)
La intensidad de campo magnético (llamada también fuerza magnetizante) en un
material se define como la fuerza magnetomotriz (Fm) por unidad de longitud (l) del
material, La unidad de intensidad de campo magnético (H) es el amperevueltas por
metro (ampere-turn/metro, At/m).

Observe que la intensidad de campo magnético depende del número de vueltas (N)
de la bobina de alambre, de la corriente (I) que circule a través de la bobina, y de
la longitud (l) del material. No depende del tipo de material.
INTENSIDAD DE CAMPO MAGNÉTICO (H)
LA CURVA DE HISTÉRESIS
La histéresis es una característica de un material magnético por la cual un cambio de
magnetización retrasa la aplicación de la intensidad de campo magnético. La
intensidad de campo magnético (H) puede ser incrementada o reducida con
facilidad variando la corriente a través de la bobina de alambre, y puede ser
invertida invirtiendo la polaridad del voltaje presente en la bobina.
LA CURVA DE HISTÉRESIS
La capacidad de un material de mantener un estado magnetizado sin intensidad de
campo magnético se llama retentividad. La retentividad de un material representa el
flujo máximo que puede ser retenido después de que el material ha sido
magnetizado hasta la saturación y se indica mediante la relación de BR a Bsat.

La inversión de la intensidad de campo magnético está representada por los valores

negativos de H incluidos en la curva, y se logra invirtiendo la corriente en la bobina
de alambre. Un incremento de H en la dirección negativa permite que ocurra la
saturación con un valor (Hsat) donde la densidad de flujo está a su valor negativo
máximo
LA CURVA DE HISTÉRESIS

La curva B-H completa se muestra en la figura 10-26(g) y se llama curva de

histéresis. La intensidad de campo magnético requerida para reducir la densidad de
flujo a cero es llamada fuerza coercitiva, HC.
LA CURVA DE HISTÉRESIS
INDUCCIÓN ELECTROMAGNÉTICA
Cuando un conductor se mueve a través de un campo magnético, se produce un
voltaje entre los extremos del conductor. Este principio se conoce como inducción
electromagnética y el voltaje resultante es un voltaje inducido. El principio de
inducción electromagnética es lo que posibilita la existencia de transformadores,
generadores eléctricos, y muchos otros dispositivos.
Movimiento relativo:
Cuando un conductor se mueve a través de un campo magnético, existe un
movimiento relativo entre el conductor y el campo magnético. Asimismo, cuando un
campo magnético se mueve más allá de un conductor estacionario, también existe
movimiento relativo. En ambos casos, este movimiento relativo produce un voltaje
inducido (Vind) en el conductor.
INDUCCIÓN ELECTROMAGNÉTICA
INDUCCIÓN ELECTROMAGNÉTICA
La cantidad de voltaje inducido (Vind) depende de la densidad de flujo, B, de la
longitud del conductor, l, expuesta al campo magnético, y de la velocidad a la cual
el conductor y el campo magnético se mueven uno con respecto al otro. Mientras más
rápida es la velocidad relativa, más grande es el voltaje inducido. La ecuación para
voltaje inducido en un conductor es:

donde vind es el voltaje inducido, B es la densidad de flujo en teslas, l es la longitud

del conductor expuesta al campo magnético expresada en metros, y v es la
velocidad relativa en metros por segundo.
POLARIDAD DEL VOLTAJE INDUCIDO
Si el conductor mostrado en la figura se mueve primero de un modo y luego de otro
en el campo magnético, se observará una inversión de la polaridad del voltaje
inducido. A medida que el conductor se mueve hacia abajo, la polaridad es como
ilustra la parte (b) de la figura.
LEY DE FARADAY
Michael Faraday descubrió el principio de inducción electromagnética en 1831.
Encontró que al mover un imán a través de una bobina de alambre se inducía voltaje
en la bobina, y que cuando se proporcionaba una trayectoria completa, el voltaje
inducido provocaba una corriente inducida, como ya se vio. Dos observaciones de
Faraday se enuncian como sigue:
1. La cantidad de voltaje inducido en una bobina es directamente proporcional a la
rapidez de cambio del campo magnético con respecto a la bobina (df/dt).
2. La cantidad de voltaje inducido en una bobina es directamente proporcional al
número de vueltas de alambre que hay en la bobina (N).
LEY DE FARADAY
LEY DE FARADAY
La ley de Faraday se enuncia como sigue:
El voltaje inducido a través de una bobina de alambre es igual al número de vueltas que
haya en la bobina multiplicado por la velocidad de cambio del flujo magnético.
La ley de Faraday se expresa en forma de ecuación como:
EJEMPLOS
1. Aplique la ley de Faraday para determinar el voltaje inducido a través de una
bobina con 500 vueltas localizada en un campo magnético que cambia a razón de
8000 mWb/s.

2. Un campo magnético cambia a razón de 3500*10 3 Wb/s. ¿Cuánto voltaje se

induce en una bobina de 500 vueltas colocada en el campo magnético?
HOJA DE TRABAJO
¿Cuál es la permeabilidad relativa de un material ferromagnético cuya
permeabilidad absoluta es de 750 ∗ 10−7 Wb/At·m?

Determine la reluctancia de un material con longitud de 0.28 m y área de sección

transversal de 0.08 m2 si la permeabilidad absoluta es de 150 ∗ 10−7 Wb/At m.

¿Cuál es la fuerza magnetomotriz en una bobina de 50 vueltas de hilo cuando hay 3

A de corriente a través de él?

Determine la reluctancia de un circuito magnético si una fuerza magnetomotriz

empresa de 400 At establece un flujo magnetico de 4.2∗ 10−4 Wb
Un campo magnético cambia a razón de 3500*10(-3) Wb/s. ¿Cuánto voltaje se
induce en una bobina de 500 vueltas colocada en el campo magnético?
HOJA DE TRABAJO
En la figura, hay 500 vueltas. Determine
(a) H (b) Φ (c) B
HOJA DE TRABAJO
HOJA DE TRABAJO
