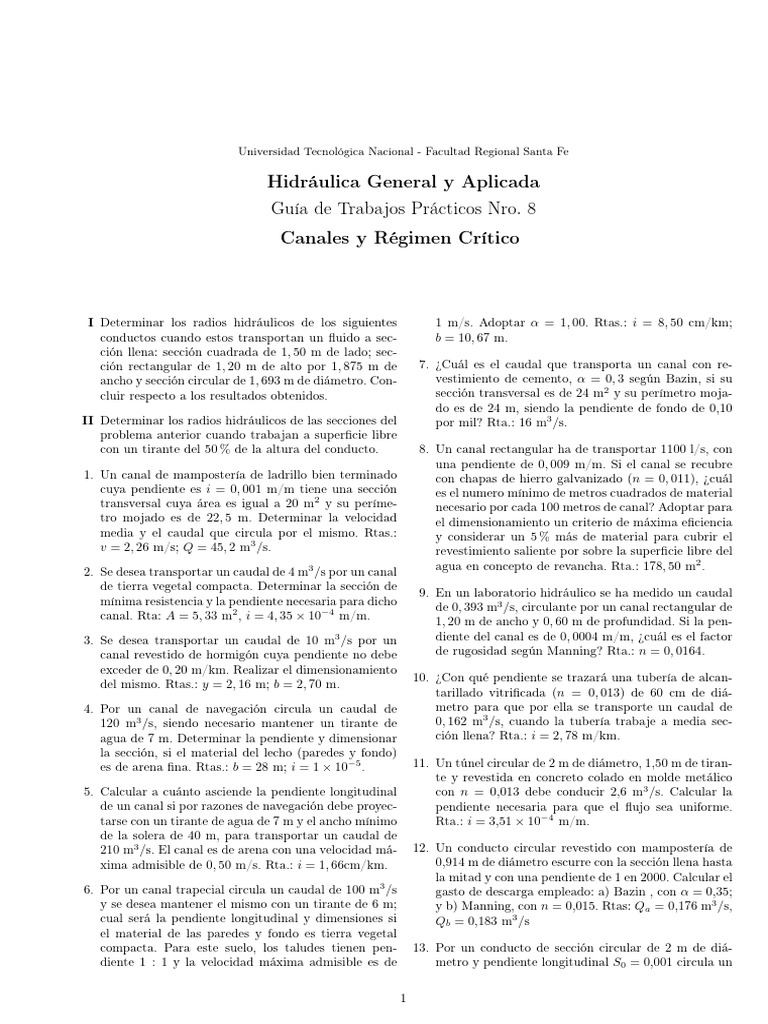

Universidad Tecnológica Nacional - Facultad Regional Santa Fe
Hidráulica General y Aplicada
Guía de Trabajos Prácticos Nro. 8
Canales y Régimen Crítico
I Determinar los radios hidráulicos de los siguientes
conductos cuando estos transportan un fluido a sec-
ción llena: sección cuadrada de 1, 50 m de lado; sec-
ción rectangular de 1, 20 m de alto por 1, 875 m de
ancho y sección circular de 1, 693 m de diámetro. Con-
cluir respecto a los resultados obtenidos.
II Determinar los radios hidráulicos de las secciones del
problema anterior cuando trabajan a superficie libre
con un tirante del 50 % de la altura del conducto.
1. Un canal de mampostería de ladrillo bien terminado
cuya pendiente es i = 0, 001 m/m tiene una sección
transversal cuya área es igual a 20 m2 y su períme-
tro mojado es de 22, 5 m. Determinar la velocidad
media y el caudal que circula por el mismo. Rtas.:
v = 2, 26 m/s; Q = 45, 2 m3 /s.
2. Se desea transportar un caudal de 4 m3 /s por un canal
de tierra vegetal compacta. Determinar la sección de
mínima resistencia y la pendiente necesaria para dicho
canal. Rta: A = 5, 33 m2 , i = 4, 35 × 10−4 m/m.
3. Se desea transportar un caudal de 10 m3 /s por un
canal revestido de hormigón cuya pendiente no debe
exceder de 0, 20 m/km. Realizar el dimensionamiento
del mismo. Rtas.: y = 2, 16 m; b = 2, 70 m.
4. Por un canal de navegación circula un caudal de
120 m3 /s, siendo necesario mantener un tirante de
agua de 7 m. Determinar la pendiente y dimensionar
la sección, si el material del lecho (paredes y fondo)
es de arena fina. Rtas.: b = 28 m; i = 1 × 10−5 .
5. Calcular a cuánto asciende la pendiente longitudinal
de un canal si por razones de navegación debe proyec-
tarse con un tirante de agua de 7 m y el ancho mínimo
de la solera de 40 m, para transportar un caudal de
210 m3 /s. El canal es de arena con una velocidad má-
xima admisible de 0, 50 m/s. Rta.: i = 1, 66cm/km.
6. Por un canal trapecial circula un caudal de 100 m3 /s
y se desea mantener el mismo con un tirante de 6 m;
cual será la pendiente longitudinal y dimensiones si
el material de las paredes y fondo es tierra vegetal
compacta. Para este suelo, los taludes tienen pen-
diente 1 : 1 y la velocidad máxima admisible es de
1
1 m/s. Adoptar α = 1, 00. Rtas.: i = 8, 50 cm/km;
b = 10, 67 m.
7. ¿Cuál es el caudal que transporta un canal con re-
vestimiento de cemento, α = 0, 3 según Bazin, si su
sección transversal es de 24 m2 y su perímetro moja-
do es de 24 m, siendo la pendiente de fondo de 0,10
por mil? Rta.: 16 m3 /s.
8. Un canal rectangular ha de transportar 1100 l/s, con
una pendiente de 0, 009 m/m. Si el canal se recubre
con chapas de hierro galvanizado (n = 0, 011), ¿cuál
es el numero mínimo de metros cuadrados de material
necesario por cada 100 metros de canal? Adoptar para
el dimensionamiento un criterio de máxima eficiencia
y considerar un 5 % más de material para cubrir el
revestimiento saliente por sobre la superficie libre del
agua en concepto de revancha. Rta.: 178, 50 m2 .
9. En un laboratorio hidráulico se ha medido un caudal
de 0, 393 m3 /s, circulante por un canal rectangular de
1, 20 m de ancho y 0, 60 m de profundidad. Si la pen-
diente del canal es de 0, 0004 m/m, ¿cuál es el factor
de rugosidad según Manning? Rta.: n = 0, 0164.
10. ¿Con qué pendiente se trazará una tubería de alcan-
tarillado vitrificada (n = 0, 013) de 60 cm de diá-
metro para que por ella se transporte un caudal de
0, 162 m3 /s, cuando la tubería trabaje a media sec-
ción llena? Rta.: i = 2, 78 m/km.
11. Un túnel circular de 2 m de diámetro, 1,50 m de tiran-
te y revestida en concreto colado en molde metálico
con n = 0,013 debe conducir 2,6 m3 /s. Calcular la
pendiente necesaria para que el flujo sea uniforme.
Rta.: i = 3,51 × 10−4 m/m.
12. Un conducto circular revestido con mampostería de
0,914 m de diámetro escurre con la sección llena hasta
la mitad y con una pendiente de 1 en 2000. Calcular el
gasto de descarga empleado: a) Bazin , con α = 0,35;
y b) Manning, con n = 0,015. Rtas: Qa = 0,176 m3 /s,
Qb = 0,183 m3 /s
13. Por un conducto de sección circular de 2 m de diá-
metro y pendiente longitudinal S0 = 0,001 circula un
Hidráulica General y Aplicada GTP 8 - Canales y Régimen Crítico

gasto de Qa = 1,80 m3 /s. Si para determinar el co-
eficiente de Manning se usa n = 0,014, determine el
tirante y que se registra en el interior del conducto.
Rta.: y = 0,88 m.
14. Determinar la profundidad a la cual circula agua por
un canal de sección circular cuyo diámetro es 0,914 m
y rugosidad de Manning n = 0,015, para una pendien-
te S0 = 0,0016, sabiendo que escurren 85 l/s. Rta.:
y = 0,22 m.
15. Diseñar un canal rectangular que transporte un cau-
dal de 20 m3 /s, de tal manera que la sección hidráu-
lica sea de máxima eficiencia y el flujo uniforme sea
crítico. El canal tiene un revestimiento con un va-
lor del coeficiente de Manning de 0.015. Se pide: a)
calcular base de fondo y tirante; b) la pendiente lon-
gitudinal del canal; c) la velocidad media. Verificar
el régimen de flujo. Rtas.: y = 1,59 m, b = 3,18 m,
S0 = 4,76 × 10−3 , v = 3,95 m/s.
16. Se desea construir un canal rectangular muy rugoso
con un valor de la n de Manning de 0.035. El canal
debe transportar un caudal de 43,20 m3 /s. y tiene una
pendiente longitudinal del uno por mil. Determinar el
ancho del canal y la profundidad del agua para una
sección hidráulica óptima. Determine en qué régimen
de flujo se produce el escurrimiento y el tirante crítico
para ese canal. Rta.: y = 3,91 m, b = 7,82 m, F r =
0,23, yc = 1,46 m.
Problema A
d ) Si la pendiente del canal cuya sección es la de mí-
nima resistencia fuese la determinada en el pun-
to 2b, ¿qué caudal podría transportar el canal?
¿Es admisible la velocidad obtenida para estas
condiciones?
4. a) Si para transportar el caudal máximo determi-
nado la pendiente del terreno natural en la traza
del canal fuese de 3 m/km ¿Cuáles serían las di-
mensiones del canal resultante?
b) Si por razones económicas se adopta una sec-
ción de mínima resistencia, ¿qué solución pro-
pondría?
Problema B
1. Un canal rectangular transporta 4, 00 m3 /s, teniendo
una base de fondo de 3, 20 m de ancho. Hallar la pro-
fundidad, la velocidad y la pendiente necesaria para
producir la condición de régimen crítico, si n = 0, 020.
Verificar el número de Froude F y la energía específica
E.
2. El mismo canal de b = 3, 20 m, n = 0, 020 y Q =
4, 00 m3 /s, presenta un tirante de 0, 75 m. Determi-
nar:
a) La energía específica.
b) El tipo de flujo resultante.
c) La pendiente necesaria y compararla con la del
punto 1.

1. a) ¿Cuáles son los parámetros de diseño de un ca- Problema C

nal a construirse en mampostería de ladrillo? Co-
eficiente n de Manning, coeficiente α de Bazin, Un canal trapecial de base de fondo 3, 50 m y taludes
inclinación de los taludes laterales, vadm . 1 : 2 transporta un caudal de 15 m3 /s. Determinar la
profundidad y la velocidad cuando el escurrimiento es en
b) Si la sección del canal, para un tirante de 0, 75 m
2 régimen crítico. Con los parámetros determinados, verifi-
tiene una superficie de 2 m , determinar los pa-
car el número de Froude y la pendiente necesaria para que
rámetros de la sección, base de fondo, perímetro
la condición de régimen crítico se verifique.
mojado y radio hidráulico. Esquematizar la sec-
Comentario: algunos de los ejercicios de esta Guía han
ción resultante.
sido extraídos de la bibliografía de referencia de la Cátedra,
c) Determinar el coeficiente C de Chézy, según Ba- y otros son de autoría de los docentes que la han dictado
zin y según Manning. los últimos años.
d ) Deducir la ecuación de descarga de un canal se-
gún Manning.
2. a) Calcular el caudal máximo que la sección del ca-
nal determinada puede transportar sin posibili-
dades de erosión.
b) ¿Cuál es la pendiente necesaria del canal para
que el caudal máximo pueda ser transportado?
3. a) Dimensionar para el caudal máximo la sección de
máxima eficiencia -o mínima resistencia- y veri-
ficar dimensionamiento.
b) ¿Cuál es la pendiente para la sección de mínima
resistencia?
c) Comparar las secciones y las pendientes deter-
minadas en los puntos anteriores y concluir.

3er Nivel Ingeniería Civil - 2021 2
