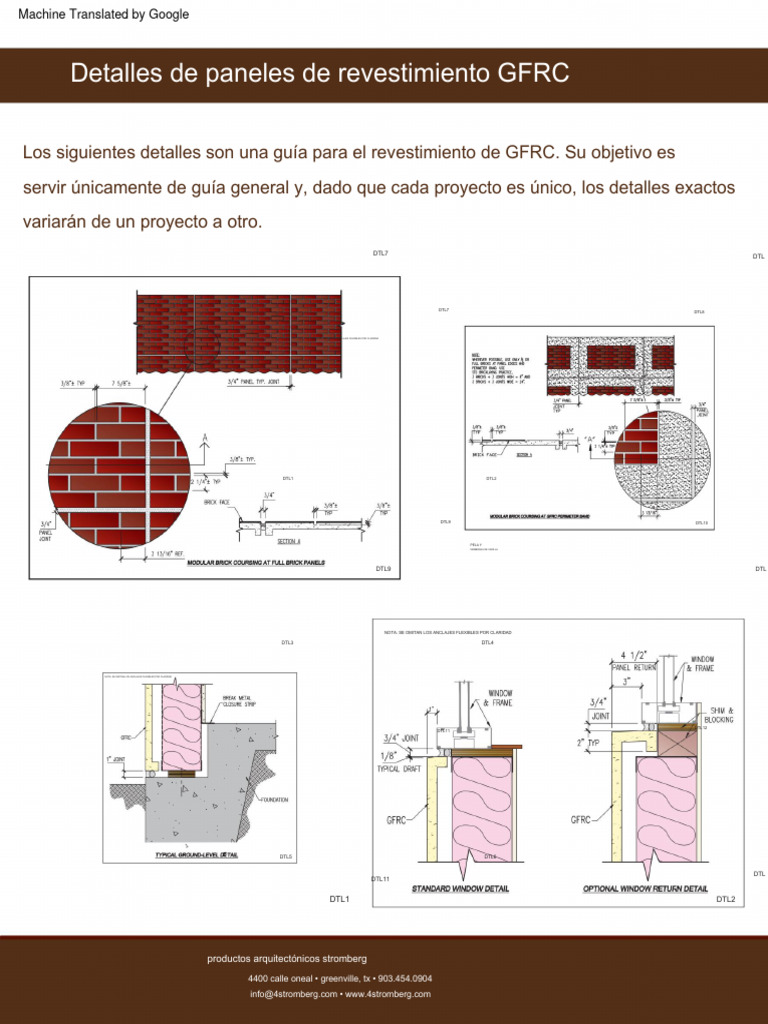

Detalles de paneles de revestimiento GFRC

Detalles de paneles de revestimiento GFRC

Los siguientes detalles son una guía para el revestimiento de GFRC. Su objetivo es
servir únicamente de guía general y, dado que cada proyecto es único, los detalles exactos
variarán de un proyecto a otro.
DTL7
DTL

DTL7
DTL8

NOTA: SE OMITAN LOS ANCLAJES FLEXIBLES POR CLARIDAD

DTL1 DTL2

DTL9 DTL10

PELA Y
MEMBRANA DE VARILLA

DTL9 DTL

NOTA: SE OMITAN LOS ANCLAJES FLEXIBLES POR CLARIDAD

DTL3 DTL4

NOTA: SE OMITAN LOS ANCLAJES FLEXIBLES POR CLARIDAD

DTL12
DTL11

DTL5 DTL6

DTL
DTL11

DTL1 DTL2

productos arquitectónicos stromberg

4400 calle oneal • greenville, tx • 903.454.0904
info@4stromberg.com • www.4stromberg.com
Machine Translated by Google
Detalles de paneles de revestimiento GFRC DTL2

Detalle de ventana GFRC

La ventana debe apoyarse en el marco de montantes metálicos, no en el GFRC. Deje espacio en el diseño para

cuñas y bloqueos.

En el diseño se debe incluir un tapajuntas de metal o de despegar y pegar.

Para descargar un dibujo CAD de este detalle, vaya a la sección de archivos CAD del sitio web.

NOTA: SE OMITAN LOS ANCLAJES FLEXIBLES POR CLARIDAD

DTL2

productos arquitectónicos stromberg

4400 calle oneal • greenville, tx • 903.454.0904

info@4stromberg.com • www.4stromberg.com
Machine Translated by Google
Detalles de paneles de revestimiento GFRC DTL4

Paneles de revestimiento de GFRC: detalle de parapeto

Detalles típicos de los paneles de revestimiento de GFRC. El parapeto se puede tapar con una tapa tapajuntas de metal o con el

GFRC puede envolver la parte superior del parapeto. Cuando el GFRC envuelve la tapa del parapeto, el detalle debe

incluir una membrana metálica u otra barrera contra el agua.

DTL2

PELA Y
MEMBRANA DE VARILLA

DTL4

productos arquitectónicos stromberg

4400 calle oneal • greenville, tx • 903.454.0904

info@4stromberg.com • www.4stromberg.com
Machine Translated by Google
Detalles de paneles de revestimiento GFRC DTL5

Panel de revestimiento GFRC: detalle a nivel del suelo

DTL3
Los paneles pueden colocarse directamente sobre la losa o sobre un estante. Deje espacio para que las cuñas tengan en cuenta las variaciones en

la Fundación.

NOTA: SE OMITAN LOS ANCLAJES FLEXIBLES POR CLARIDAD

DTL5

productos arquitectónicos stromberg

4400 calle oneal • greenville, tx • 903.454.0904

info@4stromberg.com • www.4stromberg.com
 Machine Translated by Google
Detalles de paneles de revestimiento GFRC DTL6

Panel de revestimiento GFRC: revelar

L3 DTL4
Una revelación en el panel de revestimiento de GFRC. El uso principal de los revelados es crear líneas de sombra y demarcar

el revestimiento de los edificios. Las revelaciones también se conocen como demarcación, rusticación o punto falso.

L5 DTL6

productos arquitectónicos stromberg

4400 calle oneal • greenville, tx • 903.454.0904

info@4stromberg.com • www.4stromberg.com
Machine Translated by Google
Detalles de paneles de revestimiento GFRC DTL7

Perfiles y Proyecciones sobre Paneles GFRC

•Los perfiles redondeados y la proyección en los paneles GFRC pueden variar en tamaño, forma y proyección.

•Las formas pueden ser verticales, horizontales, curvas o cualquier combinación de ellas.

•Las proyecciones en paneles GFRC pueden expresar el módulo de planificación o el ritmo estructural.

•Las proyecciones en el revestimiento de GFRC se pueden utilizar cuando hay cambios en el color o la textura de un

Panel GRFC.

•Se pueden utilizar proyecciones para proporcionar goteos con el fin de proteger las aberturas o controlar el flujo de agua en

Paneles de revestimiento de GFRC.

•Cambiar la escala visual del edificio.

•Las proyecciones en paneles GFRC pueden enfatizar las líneas del piso, del techo o del techo.

¿Preguntas?

Llámanos estamos aquí para ayudarte.

productos arquitectónicos stromberg

4400 calle oneal • greenville, tx • 903.454.0904

info@4stromberg.com • www.4stromberg.com
Machine Translated by Google
Detalles de paneles de revestimiento GFRC DTL7

Perfiles y Proyecciones sobre Paneles GFRC

DTL7

productos arquitectónicos stromberg

4400 calle oneal • greenville, tx • 903.454.0904

info@4stromberg.com • www.4stromberg.com
 Machine Translated by Google
Detalles de paneles de revestimiento GFRC DTL8

Paneles GFRC: Detalles de las esquinas

Una esquina puede ser un retorno, la profundidad del panel o una inglete "peculiar". Retornos del panel en forma de “L”

son posibles pero pueden crear dificultades con el envío y la manipulación

DTL7
DTL8

productos arquitectónicos stromberg

4400 calle oneal • greenville, tx • 903.454.0904

info@4stromberg.com • www.4stromberg.com
Machine Translated by Google
Detalles de paneles de revestimiento GFRC DTL9

Textura de ladrillo en paneles GFRC

Los paneles de revestimiento Stromberg GFRC con diseño de ladrillo están disponibles prácticamente en cualquier color o textura.

DTL7

DTL9

productos arquitectónicos stromberg

4400 calle oneal • greenville, tx • 903.454.0904

info@4stromberg.com • www.4stromberg.com
 Machine Translated by Google
Detalles de paneles de revestimiento GFRC DTL10

Paneles de “relleno” de ladrillo en GFRC

Paneles con patrón de ladrillo y marco perimetral liso. El perímetro se puede moldear con juntas falsas para

Simule una piedra colada, piedra tallada o una banda prefabricada arquitectónica.
7
DTL8

9 DTL10

productos arquitectónicos stromberg

4400 calle oneal • greenville, tx • 903.454.0904

info@4stromberg.com • www.4stromberg.com
Machine Translated by Google
Detalles de paneles de revestimiento GFRC DTL11

Retorno de esquina de panel de “ladrillo” GFRC

Este dibujo detallado ilustra un método para crear un retorno de esquina de ladrillo en GFRC. Ver DTL

12 y 13 para otras opciones.

DTL9

DTL11

productos arquitectónicos stromberg

4400 calle oneal • greenville, tx • 903.454.0904

info@4stromberg.com • www.4stromberg.com
 Machine Translated by Google
Detalles de paneles de revestimiento GFRC DTL12

Este dibujo detallado ilustra una esquina de panel GFRC de “ladrillo” de banda lisa perimetral. Ver DTL 11

y 13 para otras opciones.

L9 DTL10

DTL12
11

productos arquitectónicos stromberg

4400 calle oneal • greenville, tx • 903.454.0904

info@4stromberg.com • www.4stromberg.com
Machine Translated by Google
Detalles de paneles de revestimiento GFRC DTL14

Panel GFRC con textura de ladrillo

Ilustración de un panel GFRC con textura de ladrillo y una banda perimetral lisa.

DTL13

DTL14
