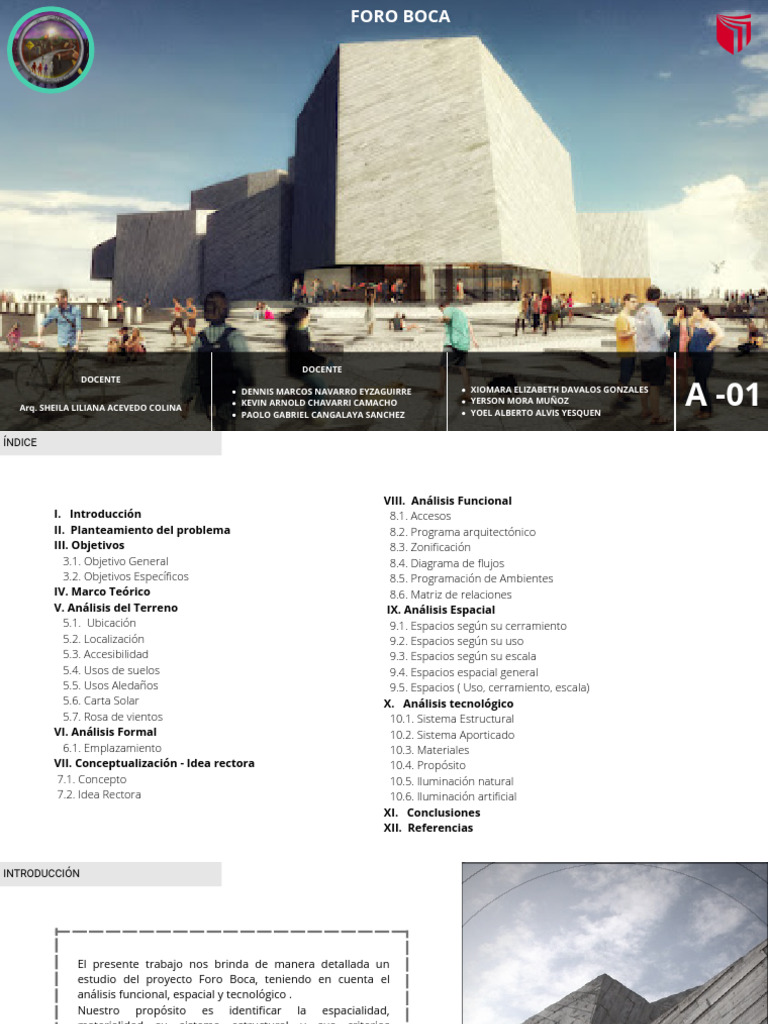

FORO BOCA

DOCENTE

A -01
DOCENTE
DENNIS MARCOS NAVARRO EYZAGUIRRE XIOMARA ELIZABETH DAVALOS GONZALES
KEVIN ARNOLD CHAVARRI CAMACHO YERSON MORA MUÑOZ
Arq. SHEILA LILIANA ACEVEDO COLINA
PAOLO GABRIEL CANGALAYA SANCHEZ YOEL ALBERTO ALVIS YESQUEN
ÍNDICE

VIII. Análisis Funcional

I. Introducción 8.1. Accesos
II. Planteamiento del problema 8.2. Programa arquitectónico
III. Objetivos 8.3. Zonificación
3.1. Objetivo General 8.4. Diagrama de flujos
3.2. Objetivos Específicos 8.5. Programación de Ambientes
IV. Marco Teórico 8.6. Matriz de relaciones
V. Análisis del Terreno IX. Análisis Espacial
5.1. Ubicación 9.1. Espacios según su cerramiento
5.2. Localización 9.2. Espacios según su uso
5.3. Accesibilidad 9.3. Espacios según su escala
5.4. Usos de suelos 9.4. Espacios espacial general
5.5. Usos Aledaños 9.5. Espacios ( Uso, cerramiento, escala)
5.6. Carta Solar X. Análisis tecnológico
5.7. Rosa de vientos 10.1. Sistema Estructural
VI. Análisis Formal 10.2. Sistema Aporticado
6.1. Emplazamiento 10.3. Materiales
VII. Conceptualización - Idea rectora 10.4. Propósito
7.1. Concepto 10.5. Iluminación natural
7.2. Idea Rectora 10.6. Iluminación artificial
XI. Conclusiones
XII. Referencias
INTRODUCCIÓN

El presente trabajo nos brinda de manera detallada un

estudio del proyecto Foro Boca, teniendo en cuenta el
análisis funcional, espacial y tecnológico .
Nuestro propósito es identificar la espacialidad,
materialidad su sistema estructural y sus criterios
ambientales.

En esta investigación daremos a conocer sobre el Foro Boca

y como ésta infraestructura tuvo un impacto en los
distintos aspectos tanto ambiental, cultural y urbano.
El planteamiento inicial del problema nos dará una mejor
perspectiva del proyecto, como, el contexto por el cual fue
diseñado y propuesto.

El proyecto está ubicado en la ciudad de Boca del Río,

Veracruz, México. Ejecutado desde 2014-2017 por la
compañía Rojking arquitectos.
PLANTEAMIENTO DEL PROBLEMA

AUSENCIA DE LA EDUCACION MUSICAL ABANDONO Y DETERIORO DEL ESPACIO URBANO

El sector del área se encuentra en

Los centros culturales relacionados a
abandono donde con el tiempo va
la música, danza, etc son muy escasas
deteriorándose de a poco aún siendo un
en los sectores remotos de la ciudad.
sector histórico culinario para la ciudad.
OBJETIVOS

OBJETIVO GENERAL:
- Se busca determinar la problemática inicial que llego a resolverse a base de la infraestructura, con que propósito y
como esta llego a ayudar al entorno en el que se encuentra.

OBJETIVOS ESPECÍFICOS:

Entender y lograr identificar los elementos de apoyo que tengan relación con lo contextual
(el entorno en el que se desarrolla), que tipo de equipamiento esta presente.

Brindar actividades culturales y sociales (música, eventos con temática cultural entre otros)
a la población.

Proponer equipamiento cultural que tenga un impacto en el entorno de la infraestructura.

Potencializar el flujo turístico y la mejora de la imagen urbana.

MARCO TEÓRICO

Realizar acciones dentro de un Centros culturales implementados

lugar o sector urbano que generen para la difusión de las distintas
una transformación permitiendo expresiones artísticas, música,
mejorar la vida. cultural, etc.

EQUIPAMIENTO CULTURAL
IMAGEN URBANA

REVITALIZACION URBANA FORO CULTURAL

Edificios que disponen de medios

técnicos e instrumentos para
ofrecer servicios o actividades
culturales a la población.
Se refiere a la conjugación de
los elementos naturales y
construidos que forman
parte del marco visual de los
habitantes de la ciudad,.
 ¿PARA QUIEN VA DIRIGIDO?

Su objetivo es fomentar la cultura en los

veracruzanos, principalmente dirigidos a
los niños y jóvenes, para lograr su
desarrollo artístico.

Transciende el mero complejo musical para convertirse en un espacio dinamizador

de la vida cultural local, transformando la imagen urbana del frente costero de la
ciudad.

CRECIMIENTO CULTURAL

Foro Boca refleja el fortalecimiento

reciente de la vida musical y cultural
del municipio de Boca del Río.

Es nuevo recinto cultural de vanguardia

que busca funcionar como un detonador
urbano capaz de incitar la modernización
de Boca del Río, Veracruz.
POBLACIÓN

POBLACIÓN EN VERACRUZ
- - MEXICO POBLACIÓN EN BOCA DEL RIO
- - VERACRUZ

+ = 8,062,579 + = 144,550

4,190,805 3,871,774 76,565 67,985

Mujeres Hombres Mujeres Hombres

En 2020, en Veracruz de Ignacio viven

2,100,588 niñas y niños de 0 a 15
años, que representan el 26 % de la
población de esa entidad.
¿Para qué se construyó?

El éxito de todas estas iniciativas, tanto culturales como sociales, motivó la necesidad de crear una
sede para la orquesta, que sirviera a la vez de complejo cultural y elemento de dinamización urbana.

Distrito Federal - 31.7

Puebla - 8.6
Según la INEGI el 6.4% de la
Nuevo León - 7.3
población en Veracruz, tiene una
carrera en el campo musical o
Veracruz -- 6.4
artístico
Chihuahua - 6.1

Esto quiere decir que el proyecto se construyó para un aproximado de 512 000 personas,
entre ellos cantantes, actores, y grupos musicales .

Tomaron en cuenta la necesidad que había de un destino 100% artístico, existe una gran
población que se dedica a alguna función artística por ello el proyecto fue pensado para
agrupar grandes números de personas teniendo un aforo de 950 personas por 3 niveles
¿Cuál es su entorno?
A VISTA AL MAR

ESTE-SUR-NORESTE

Gracias a su orientación nos

brinda una vista panorámica
hacia la playa tanto desde el
A primer y segundo nivel.

B
B VIVIENDAS
OESTE
C
Alrededor se ubican las viviendas,
colegios, universidades, centros
de salud, vias, etc.

La forma del centro cultural permite que se

relacione al medio en donde se encuentra, ya que
de esta manera no invade ,mas bien trata de ser
C ESPACIO RECREATIVOS
parte de su entorno. se respeta las áreas
naturales, tales como las áreas verdes y el mar. OESTE-SUROESTE

Se tiene también alrededor la

presencia de áreas verdes
recreacional y jardines.
Análisis del terreno
-
UBICACIÓN
S

MAPA MEXICO FORO BOCA

Se encuentra ubicado en
Boulevard Vicente Fox
Quesada, situada cerca de
Playa Vicente Fox, y cerca de El
Dorado Condominios, Estado
de Veracruz - Mexico.

MAPA REGIONAL VERACRUZ

BOCA DEL RIO

LOCALIZACIÓN

MAPA REGIONAL VERACRUZ

W E

MAPA DISTRITAL BOCA DEL RIO Foro Boca es un teatro en

Estado de Veracruz ubicado
en Boulevard Vicente Fox
Quesada, situada cerca de
Playa Vicente Fox, y cerca
de El Dorado Condominios.
ACCESIBILIDAD LEYENDA
Foro Boca

Vias Principales

Vias Secundarias

Vias Arteriales

BOULEBARD VICENTE FOX QUESADA

AV. INDEPENDENCIA CALLE ALLENDE HERMENEGILDO

USO DE SUELOS
El edificio Foro Boca es un LEYENDA
proyecto independiente, por
lo que debe diferenciarse de Zona del proyecto Foro Boca
los demás equipamientos.
Zona de comercio

Zona de viviendas

Zonas de centros de educación

Zonas de centros de salud

Vías expresas

Vías arteriales

Vías colectoras

Vías localess

Vías expresas: Vías libres y de gran tamaño

En este proyecto se puede
Vías arteriales: Permiten cruces a largas distancias
aprecias zonas con centros
Vías colectoras: Permiten cruces a menos distancias.
de educación, que están con
Vías locales: Permiten el acceso total.
franjas azules, se puede
apreciar que aqui hay
institutos que se ven Según el análisis de este mapa, se puede deducir
beneficiados por la que se puede llegar a estas zonas que estaban
localización del Foro Boca previamente construidas, tanto los colegios como
las zonas de comercio, lo que incentivo a que el
Es un eje con potencial y se
proyecto del Foro Boca se realizara y ahora tenga
alinea para que tenga un uso
mas valor dichos espacios y terrenos.
comercial-cultural.
USO DE SUELOS (2011 - 2022)

Se han agregado algunos lugares comerciales de

alojamiento, varios de estos son hoteles, pero algunos son
departamentos y estar tan cerca del centro cultural, lo
hace ideal para que mas personas puedan verlo.

Existen algunas entidades públicas

presentes, no son comerciales, si no
mas bien seguridad de la zona.
Municipalidades entre otros.

Algunos de estos institutos y colegios

se han mantenido, pero los que mas
se deben resaltar son los colegios
El eje con potencial y que se alinea para que tenga un uso
comercial-cultura sigue presente hasta ahora.
USOS ALEDAÑOS

LEYENDA
Foro Boca

Zona de comercio

Zona de viviendas

Zonas de centros de educación

Zonas de centros de salud

Foro Boca tiene relacion con los siguientes tipos

equipamientos urbanos.
Permitiendo que se alinee con diferentes tipos de uso
de suelos.

Hospital Foro del Rio Colegio Alfonso Hospedaje, Vicino Restaurante, La Luna
Sul Mare FORO BOCA
Valencio Rios Boca del Rio
CARTA SOLAR

N
13 de Septiembre - 7 am 13 de Septiembre - 5 pm

13 de Septiembre - 12 pm

En la carta solar en el transcurso de sol desde la En la carta solar en el transcurso del las 5 de la
mañana resplandece desde el Sureste. Generando tarde el sol se oculta por el Surroeste, generando
sombras hacia las vía expresa. sombras hacia el mar

En la carta solar en el transcurso del medio día se

centra en proyecto dando iluminación al proyecto
generando sombras mínimas.
ROSA DE VIENTOS

N
N

W E
DATOS: 2015 - 11 SET 2022

S Los vientos predominantes de mayor magnitud

provienen desde el Norte con un promedio de
velocidad de 7.2mps

W E

DATOS TOMADAS DESDE LA RED ESTACIONAL "EL SALADO". S

ANALISIS FORMAL
-
EMPLAZAMIENTO

Uno de los volúmenes

jerárquicos organiza los
espacios de manera que se
conecta hacía las vías y la
escollera
INICIO DEL FORO BOCA
N

Todo comenzó como un plan para arreglar y revitalizar el Bulevar

Vicente Fox, intentando realizar un plan urbano más amable para el
peatón y los ciclistas.

W E

Ese tramo era un espacio muy abandonado de la ciudad y puedes

alcanzar a ver construcciones no terminadas y predios vacíos
 ¿Y qué posibilidades encontraron ahí?
UBICACIÓN

Antes de la ubicación actual, había tres posibles sitios para el

proyecto, se presento un proyecto que, ya entonces, establecía FORO FOCA
esa idea de que fuera una cosa que tuviera que ver con el tema
de las escolleras.

El proyecto se ubica en un lugar muy interesante, en la

desembocadura del río.

El terreno elegido era una parcela no ocupada junto a la

desembocadura del río

El lugar elegido era un terreno privado, pero que se recuperó

para la ciudad.
ORIENTACIÓN

La orientación del proyecto se basa en aspectos

fundamentales de iluminación, de ventilación no es muy
compleja ya que el proyecto no cuenta con entradas de
ventilación directa.
Su lugar de orientación, se basa en las grietas de los
volúmenes permitiendo el ingreso de iluminación
natural
7 AM

12 PM

5 PM
ACCESIBILIDAD
El proyecto al ser una imagen urbana extravagante, en su entorno es muy
exótico, atrayendo a los pobladores tanto estudiantes y juveniles.
A nivel urbano, ¿te invita a acercarte?

Los mejoramientos del espacio urbano y la renovación urbana de

donde se sitúan las tres vías.

Teatro Fernandez
Gutierrez Barrios Colegio Alfonso
Valencio Rios

FORO BOCA

Ayuntamiento
Boca del Rio

Bulevar Costero
Av. Independencia Calle Zamora
Vicente Fox

Playa, Boca del

RÍo

Plaza Banderas

Museo de Pirata
VISUALES

La visuales en este proyectos son escasas desde el interior ya

Terraza
que solo cuenta con una terraza hacia la playa, pero desde el
exterior tiene visuales hacia la playa y la calle

Escollera
ESQUEMA DE EMPLAZAMIENTO

Conexiones

Zona urbana

Elemento natural

Agencia inmobiliaria

Recorrido P

Recorrido S

Visuales

Eje interno en la composición

LLENOS Y VACÍOS

En el Foro boca debemos tener en cuenta el entorno que es la

misma ciudad. Es importante saber que los alrededores llenan Se suele representar la ciudad como
vacíos y estos, a su vez, están ocupados por las personas que un fondo negro (espacios llenos) con
llenan esos espacios. figuras blancas sobre fondo negro
(espacios públicos excavados en la
trama urbana) para poder entender
como funciona los "llenos" en la
infraestructura.

El vacío como estructura vacante y

con un margen de su variable
espacial del Foro Boca explica y
justifica porque la naturaleza misma
de la materia o, en este caso,
material el cual es la escollera la cual
esta mas presente que va dando
forma como si fueran diversos
volúmenes de forma aleatoria.

FORO BOCA
 EDIFICIO DE
FORTALECIMIENTO SOCIAL Y URBANO
5,410M2
Foro Boca

Espacio dedicado a la
música, la danza y el
PROGRAMACIÓN teatro con lo mejor de
Cultural, Plan la tecnología.
Maestro

AÑO

2014 - 2017

UBICACIÓN
Boca Del Río,
Veracruz, México

ARQUITECTOS
Rojkind Arquitectos

Datos generales
Conceptualización - idea rectora
-
CONCEPTO
IDEA RECTORA

ESCOLLERA LA MÚSICA EL MAR

+ +
RITMO MOVIMIENTO
FORMA

El concepto tomado fue a través de la forma geométrica de una escollera de distintos volúmenes ubicada al borde de la playa.
Proponiéndose la fragmentación de los cubos en distintos volúmenes buscando el dinamismo y movimiento tanto de la música como
las olas del mar y una, implementando una textura lisa y muy premeditada, de esa manera adaptándose en el entorno.
Cada lado se encuentra con una inclinación y altura distinta generando juego de luz de manera indirecta evitando los fenomenos
exteriores.
VISTA 3D
ANALISIS FUNCIONAL
-
ACCESOS

ACCESO PRINCIPAL

Este acceso bajo retrasado que es generado por un volumen

elevado, este acceso va mas allá de la fachada creando un gran
profundidad.
Usuarios:

Publico especifico Publico con habilidades diferentes Personal de servicio

Construyendo sueños
desde 1995

ACCESO SECUNDARIO

Este acceso bajo retrasado que es cubierto por el pesado voladizo

del volumen que no genera mucha profundidad, sim embargo por
su plataforma fragmenta una continuidad espacial.
Usuarios:

Personal Administrativo Orquesta

PROGRAMA ARQUITECTÓNICO

ZONA SOCIAL- PUBLICA

INGRESO -Acceso Principal

-Vestíbulo
ACCESIBILIDAD -Esclusa
-Terraza
-Foro

-Salón de ensayos
-Camerinos
ZONA PRIVADA

ESPACIOS -Grabación
PRIVADOS -Sala de músicos
-Backstage
-Sala principal
-Acceso secundario
ADMINISTRATIVA -Cabina de control

-Cafetería
ZONA SERVICIO

-SS.HH.
-Cuarto de
SERVICIO basura
-Plaza
-Bar
-Dulcería
-Taquillas
 ZONIFICACIÓN

ZONA SOCIAL/PUBLICO

ZONA PRIVADA
ZONA SOCIAL/PUBLICO

ZONA PRIVADA

ZONA SERVICIO
ZONA SOCIAL/PUBLICO

ZONA PRIVADA

ZONA SERVICIO
ZONA SOCIAL/PUBLICO

ZONA PRIVADA

ZONA SERVICIO
ZONA SOCIAL/PUBLICO

ZONA PRIVADA

ZONA SERVICIO
ZONA SOCIAL/PUBLICO

ZONA PRIVADA

ZONA SERVICIO
 DIAGRAMA DE FLUJOS
LEYENDA

P= Plaza
V= Vestíbulo
T= Taquillas
R= Ropería
ES C= Cafetería
ENS ENS
BS S.P= Sala principal
ENS
ES= Esclusa
CAF S.E= Salón de ensayos
ES
ENS C.C= Cabina de control
SU. E= Subestación eléctrica.
ENS V
B= Basura
SS.HH C= Camerinos
ENS S.M G.R CAME C.C
CAME BS S.P C.S= Camerinos solistas
C.D= Camerinos director
GRAB B= Backstage
G.R= Green Room
ES S.M= Sala de músicos
BAS
S.E C.A ENS= Ensayo
ROP SS.HH= Sanitarios

BS E INGRESO PÚBLICO
V
INGRESO DE ARTÍSTAS
C.S ZONA PRIVADA
C.D
S.E
ZONA PRIVADA
ZONA PÚBLICA
TAQ
ESCALERAS

RELACIÓN FUERTE
Codificacón
RELACIÓN DÉBIL
Las zonas privadas están más repartidas
 LEYENDA

V= Vestíbulo
SS.HH ES ES
SS.HH DULC= Dulcería
V C= Cafetería
BOD= Bodega
DULC ES= Esclusa
SS.HH= Sanitarios
BOD ADMI= Administración
JARD TEC= Técnicos

MAQ

ADMI INGRESO PÚBLICO

BOD INGRESO DE ARTÍSTAS

JARD
ES
ES ZONA PRIVADA
JARD
TEC ZONA PRIVADA
V ZONA PÚBLICA
B
ESCALERAS

BAR
RELACIÓN FUERTE

RELACIÓN DÉBIL
SS.HH
FORO
SS.HH

Cada ambiente trata de aprovechar las vistas hacia el exterior.

 LEYENDA

BOD
BOD
BOD
V= Vestíbulo
DULC= Dulcería
ESCLUSA
BOD= Bodega
TERRAZA
ES= Esclusa
SS.HH= Sanitarios
ADMI= Administración
A= Audio
ILUM= Iluminación
DIM= Dimmers
VESTÍBULO

ESCLUSA
BOD INGRESO PÚBLICO
ILUM
A INGRESO DE ARTÍSTAS
DIM BOD
ZONA PRIVADA
BOD
ZONA PRIVADA
ZONA PÚBLICA
VESTÍBULO
ESCALERAS

RELACIÓN FUERTE

SS.HH RELACIÓN DÉBIL

SS.HH

SEGUNDO NIVEL
PROGRAMACIÓN DE AMBIENTES

AMBIENTES FUNCIÓN ÁREA TECHADA ÁREA LIBRE ZONA

Para el uso de conciertos de música clásica,

tradicional y popular, teniendo la capacidad
Sala principal de presentar espectáculos de teatro y danza, 639. 98m2 23.76m2
así como presentaciones de cine.

Establecimiento que ofrecen otras infusiones

y bebidas, e incluso ciertos tipos de comida,
Cafetería 101.42m2 -
este va acompañado con un restaurante
hacia el exterior.

Sala de triple altura que conecta al ingreso

Vestíbulo público general hacia los distintos 222. 74m2 264.15m2
ambientes del edificio.
 AMBIENTES FUNCIÓN ÁREA TECHADA ÁREA LIBRE ZONA

Se realiza tareas administrativas y de oficina

de acuerdo con los procedimientos
Administración 64.68 m2 2.16m2
establecidos.

Habitación privada donde los artistas se

Camerino solistas visten, maquillan y preparan antes de salir a 79.60 m2 -
escena.

De uso individual o en grupo, siendo una

Ensayo habitación con tratamiento acústico para 97.11 m2 -
que los artistas practiquen..
ANALISIS ESPACIAL
-
ESPACIOS SEGÚN SU CERRAMIENTO

Un cerramiento es un delimitante que

acondiciona los espacios para que puedan
cumplir la función por la cual fueron
creados.

ESPACIO ABIERTO
Es aquel que la relación es un espacio
circundante que supera el 50%, o si es menor,
que las aberturas tengan un claro sentido de
realción

Terraza con acceso a el vestíbulo,

Plaza para comer con acceso a la cafeteria

Podemos observar en la plaza y terrazada

del FORO BOCA esta condición de espacio
abierto.
 ESPACIO CERRADO

Es aquel que las aberturas no

constituyen una relación perceptiva
con el exterior

Foro que da acceso a los

servicios higiénicos

Sala principal

En el Foro y sala principal del Foro boca

podemos percibir una conexión nula
con el exterior
 ESPACIO VIRTUAL

Es aquel elemento que entendemos,

que esta comprendido entre un
elemento y la distancia de atracción.

Vestíbulo como sitio de reposo, y de

recreación ya que da a la zona del bar

Entrada principal al Foro Boca

En la entrada principal y en un espacio

recreativo del FORO BOCA observamos
esta condición de distancia de un
elemento.
ESPACIOS SEGÚN SU USO

ESPACIOS PÚBLICOS. ESPACIOS PRIVADOS.

Aquellos espacios están destinados al acceso del público ante un Aquellos espacios destinados a una, o grupo de personas con la
uso en general para poder socializar, tener contacto con las posibilidad de poder incluir o excluir el acceso a otras,
personas de manera directa, etc. entre ellas tenemos:
entre ellas tenemos:

ACCESOS Y -Ingreso Principal

ACCESOS -Ingreso de Orquesta
CONECCION -Escaleras y rampas.
-Cuarto de basura
-Cafetería SERVICIOS Estacionamiento
-SS.HH.
SERVICIOS ADMINISTRATIVOS -Cabina de control
-Bar
-Dulcería -Sala Principal
-Foro
-La plaza CULTURAL -Camerinos
CULTURAL -La terraza -Salon de ensayos
-Sala de musicos
-El Vestibulo
ESPACIOS SEGÚN SU ESCALA
Los accesos (público, privado).
Los espacios de servicio (publico,
privado).
Las plazas.
ESCALA NORMAL El estacionamiento.
representados por los
espacios de altura estándar
donde se adapta a los usos
necesarios de una persona.

El hombre es considerado
como el centro de las
INGRESO PRINCIPAL ESTACIONAMIENTO
proporciones
arquitectónicas para una
composición funcional.

El foro.
Salon de ensayos.
Sala principal.
ESCALA
MONUMENTAL.
espacios de gran volumen que
exceden las proporciones humanas
pero guardan una proporción entre
ellas, generando poder y realizar
actividades de grandeza.

FORO SALON PRINCIPAL

ESPACIOS ESPACIAL GENERAL
Cada ambiente y espacio están destinados a distintos usos, donde éstas responden en escala
volumétrica como tipo de espacio que permite realizar el uso de manera adecuada.

-Cafetería -SS.HH.
PUBLICO. ESPACIOS CERRADOS. ESCALA NORMAL. -Bar
SERVICIO. -Dulcería
-Estacionamiento

PRIVADO. ESPACIOS CERRADOS. ESCALA NORMAL. -Cuarto basura.

-Ingreso publico.
ACCESOS Y PUBLICO. ESPACIO VIRTUAL ESCALA NORMAL. -escaleras.
CONECCION
PRIVADO. ESPACIO VIRTUAL ESCALA NORMAL. -Ingreso privado.

ADMINISTRATIV PRIVADO. ESPACIO CERRADO. ESCALA NORMAL. -Cabina de control.

O
-Plaza.
ESPACIO ABIERTO. ESCALA NORMAL. -Terraza.
PUBLICO. -Vestibulo.

CULTURAL ESCALA NORMAL. -Camerinos.

ESPACIO CERRADO. ESCALA -Sala de ensayos.

PRIVADO. MONUMENTAL. -Sala principal.
-Sala de músicos.
ESCALA
ESPACIO VIRTUAL. -Foro.
MONUMENTAL.
ESPACIOS (USO,CERRAMIENTO,ESCALA)

TERRAZA FORO INGRESO ORQUESTA

Uso Publico. Uso Privado.

Uso Privado.
Espacio Abierto. Espacio Virtual.
Espacio Virtual.
Escala Normal. Escala Normal.
Escala Monumental.

PLAZA SALON PRINCIPAL

RESTAURANTE

Uso Publico. Uso Público. Uso Privado.

Espacio Abierto. Espacio Cerrado. Espacio Cerrado.
Escala Normal. Escala Normal. Escala Monumental.
ANALISIS TECNOLÓGICO
-
SISTEMA ESTRUCTURAL DETALLES ESTRUCTURALES

SISTEMA CONSTRUCTIVO TRADICIONAL

Esta compuesto por

estructuras de concreto
armado

Detalle arquitectonico en las

Utilizaron el sistema constructivo de concreto unos de los retos que se paredes de concreto con detalle
propuesiron los arquitectos era evitar el salitre y la oxidacion por las simbra dando un tipo de relieve
condiciones de donde se encuentra la obra arquitectonica. y una mejor estetica.

Para obtener la textura espefecifica de

concreto aparante que pedure a lo
largo del tiempo
Al interior de las paredes de
Foro Boca esta revestimiento
La solucion estructural se basa en un con material de madera dando
nucleo de concreto que sostiene el una mejor textura quitando la
voladizo que permite minimizar la rudeza del concreto
cantidad de carga.
En su interior el foro boca despliega el
conocimiento técnico de especialistas tanto
internacionales como locales de acústica, isóptica
y mecánica teatral.
Además, el Foro Boca genera un espacio público
en su exterior que permite extender la plaza de
acceso por toda la escollera, y crear puntos de
entretenimiento, o bien espacios lúdicos que
fortalezcan la vida pública de la sala.
MATERIALES ZONA INTERMEDIA

Aquí con mas detalle algunos materiales en la zona de la orquesta

filarmónica.

ZONA SUPERIOR

ZONA INFERIOR
PROPÓSITO

La escollera en si es un conjunto de de bloques de

cemento que se depositan en el fondo del muelle, esta
parte en particular tiene un propósito, el cual en este caso
el concreto que es un conjunto de elementos, podemos
deducir que tenían la intención de generar de sin
importar que tanta "aleatoriedad" en los elementos, que
estos lleguen de alguna manera a la superficie donde se
encuentran las personas, dando una sensación de
seguridad y curiosidad.

El tema del granito también esta

presente en los espacios interiores,
pero a diferencia de la madera este
tiene una relación similar a la del
concreto, pero con ciertos "tonos" que
dan a entender la naturaleza del mar
esta presente, pues en las playas a
veces se pueden encontrar piedras, lo
cual le daría una relación al material.

En el caso de la madera, se puede deducir fácilmente que tiene un

propósito mas que nada térmico, generar calidez principalmente.
No obstante también tiene que tener relación con el orden
orgánico que tiene en el interior.
ILUMINACIÓN NATURAL

Unas de las preguntas mas

frecuentes era porque no pusieron
ventanales con vista al mar, la
simple razon es porque la vista del
mar siempre la va a tener y unos de
los factores es causaria problemas
de efecto invernadero ya que los
vientos estan dirigidos al norte .

Trataron de buscar pequeñas

aberturas en el volumen para generar
luz difusa con el fin que todo el
espacio queda iluminado de forma
indirecta
ILUMINACIÓN ARTIFICIAL
JUEGOS DE LUCES BRILLANTES

Iluminacion focal permiento el acento aquel elemento

que se considere a importante a iluminar ya sea
espacios cerrados como abiertos enriquesiendo el
diseño de iluminacion artificial al a los esopacios
interiores

Hay ciertos ambientes que

requieren de iluminacion
natural asi como es el
restaurante y el ingreso de
la orquesta , por mismo
donde se encuentra
orientado predomina mas
la iluminacion artificial.

Se puede observar en los espacios

donde no ingresa ilumnacion
natural directa o indirecta que
hacen un tipo juego de luces
brillantes en las escaleras dando
asi una mayor jerarquia a esos
detalles arquitectonicos en las
LUZ FOCAL visuales a los espacios interiores.
CONCLUSIONES
-
CONCLUSIÓN

Teniendo en cuenta la ubicación del proyecto, el lugar antes de ser habitado se

encontraba en deterioro, posteriormente con la ejecución del proyecto se le dio un
nuevo uso de suelo y mejorando la imagen urbana.

El proyecto cuenta con 3 ejes dee acceso directo, dando la facilidad de que sea
exótico al entorno en que se encuentra.

El proyecto cuenta con diversos tipos de equipamiento urbano a su alrededor,

(colegios, museos, entre otros) de manera que el proyecto se integra a ello

.Teniendo en cuenta la carta solar hemos determinado el curso del sol desde la
mañana hasta la puesta del sol, además de que el tipo de viento es muy fuerte.
 Se determina en proyecto cómo se unen sus accesos, en función de su accesibilidad,
los ejes internos de composición de la volumetría y las conexiones entre vías.

En base al análisis de conceptualizaron, se puede concluir que los arquitectos se apoyaron

en implementar elementos de su entorno como el mar y los bloques de piedra de la
escollera, no solo eso, también tomaron en cuenta las notas musicales, dando así el
concepto a lo cultural.

En base al emplazamiento, este permite establecer a condicionantes para que el

proyecto pertenezca al lugar tomando en cuenta como los ámbitos naturales y
artificiales, visuales, orientación, ejes internos de la composición, y los elementos
naturales.

Se determina en proyecto cómo se unen sus accesos, en función de su accesibilidad,

los ejes internos de composición de la volumetría y las conexiones entre vías.

Habiendo analizado la población a nivel de todo Veracruz, nos enfocamos en solo

Boca del Rio donde hicimos un análisis de usuarios, identificando roles y de las cuales
se define las características de cada usuario, y también se logro identificar los usuarios
específicos para los cuales la edificación esta principalmente enfocado, dando como
objetivo la implementación de la cultura en los usuarios.
 Otro punto determinante es que haciendo el análisis funcional es determinante como
los espacios se entrelazan de manera que se categoriza en zona desde la publica hasta
la privada de manera que los espacios estan distribuidos con respecto a los usuarios.

A través del análisis funcional, nos da a conocer qué tipo de actividades y recorridos se
desarrollan en cada uno de los espacios componentes y como se relacionan entre ellos
para poder vincularlos en función a su finalidad.

Al realizar el estudio del análisis espacial concluimos que la composición tomada se dio a
partir de un estudio general funcional de los ambientes, generándose un tipo de espacio
y escala de acuerdo a los usos que se les brindará para poder realizar las actividades de
manera adecuada. Como pudimos ver los tipos de espacios según su escala y
cerramiento se relacionan de manera directa con el tipo uso que se le brindará.

Para resumir en sistemas estructural se puede ver que usan unos de los sistemas mas
tradicionales que es el sistema constructivo de concreto armado ya que la idea rectora o
el plan master es mantener el contexto del entorno de las escolera del mar dando asi
prioridad al concreto que transmite dureza.

En lo analizado en iluminacion natural y articial se puede observar que es mas

predominante el uso de iluminacion artificial dando asi un mayor juegos de luces
brillantes a escenarios o espacios con mayor jerarquia generando texturas de capaz
de luces, priorizando espacios como la circulacion vertical entre otro, por general se ve
prioriza la iluminacion natural ya que es uno de lo recursos mas naturales en el ahorro
energetico en una construccion sostenible.
REFERENCIAS

https://www.archdaily.pe/pe/884636/foro-boca-rojkind-arquitectos

http://rojkindarquitectos.com/work/foro-boca-2/

https://www.admagazine.com/arquitectura/foro-boca-sala-conciertos-rojkind-arquitectos-20190514-2800-galerias

https://mexicodesign.com/foro-boca-fortalecimiento-social-y-
urbano/#:~:text=Para%20la%20firma%2C%20Foro%20Boca,renovar%20su%20infraestructura%20e%20imagen.&text=A%20la%20p
ar%20de%20revitalizar,necesario%20para%20todas%20sus%20actividades.

https://arquitecturayempresa.es/noticia/foro-boca-de-rojkind-arquitectos

https://vivirenelgolfo.wordpress.com/2018/07/28/foro-boca-el-unico-proyecto-cultural-del-estado-es-100-propiedad-del-pueblo-de-
boca-del-rio/

https://www.youtube.com/watch?v=DYaDIvkbt1M

https://cuentame.inegi.org.mx/monografias/informacion/ver/poblacion/
