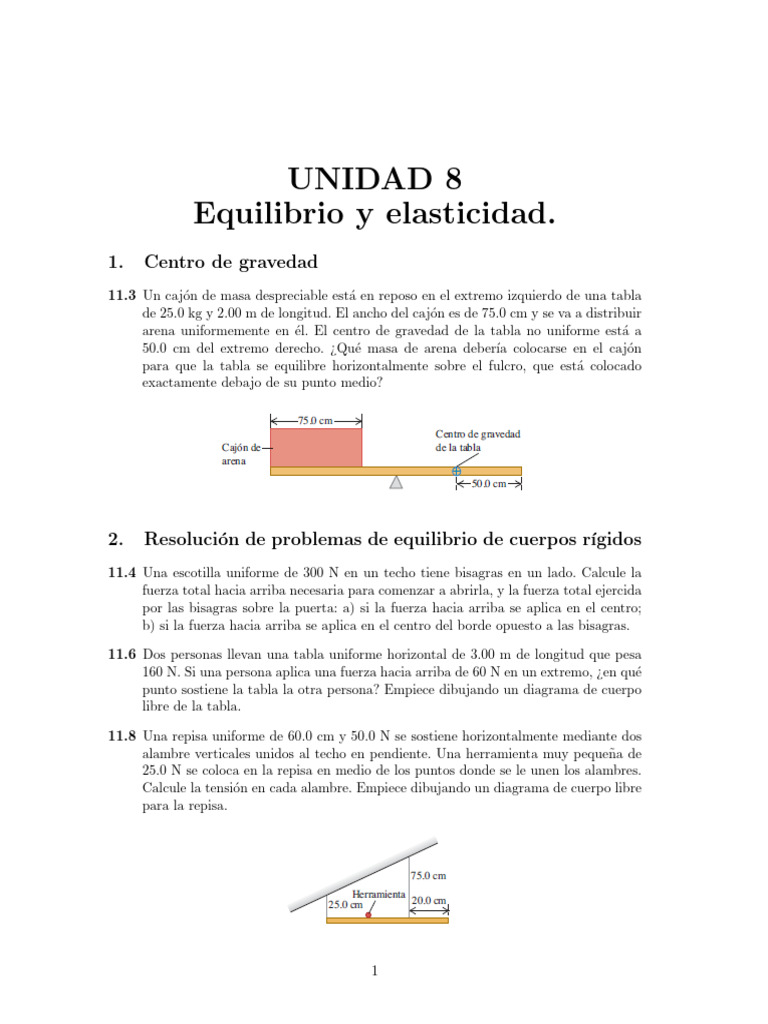

UNIDAD 8

Equilibrio y elasticidad.
1. Centro de gravedad
11.3 Un cajón de masa despreciable está en reposo en el extremo izquierdo de una tabla
de 25.0 kg y 2.00 m de longitud. El ancho del cajón es de 75.0 cm y se va a distribuir
arena uniformemente en él. El centro de gravedad de la tabla no uniforme está a
50.0 cm del extremo derecho. ¿Qué masa de arena deberı́a colocarse en el cajón
para que la tabla se equilibre horizontalmente sobre el fulcro, que está colocado
exactamente debajo de su punto medio?

2. Resolución de problemas de equilibrio de cuerpos rı́gidos

11.4 Una escotilla uniforme de 300 N en un techo tiene bisagras en un lado. Calcule la
fuerza total hacia arriba necesaria para comenzar a abrirla, y la fuerza total ejercida
por las bisagras sobre la puerta: a) si la fuerza hacia arriba se aplica en el centro;
b) si la fuerza hacia arriba se aplica en el centro del borde opuesto a las bisagras.

11.6 Dos personas llevan una tabla uniforme horizontal de 3.00 m de longitud que pesa
160 N. Si una persona aplica una fuerza hacia arriba de 60 N en un extremo, ¿en qué
punto sostiene la tabla la otra persona? Empiece dibujando un diagrama de cuerpo
libre de la tabla.

11.8 Una repisa uniforme de 60.0 cm y 50.0 N se sostiene horizontalmente mediante dos
alambre verticales unidos al techo en pendiente. Una herramienta muy pequeña de
25.0 N se coloca en la repisa en medio de los puntos donde se le unen los alambres.
Calcule la tensión en cada alambre. Empiece dibujando un diagrama de cuerpo libre
para la repisa.

1
11.10 Una escalera uniforme de 5.0 m de longitud que pesa 160 N descansa contra una
pared vertical sin fricción con su base a 3.0 m de la pared. El coeficiente de fricción
estática entre la base de la escalera y el suelo es de 0.40. Un hombre de 740 N
sube lentamente la escalera. Empiece dibujando un diagrama de cuerpo libre de la
escalera. a) ¿Qué fuerza de fricción máxima puede ejercer el suelo sobre la escalera
en su base? b) ¿A cuánto asciende esa fuerza cuando el hombre ha subido 1.0 m a lo
largo de la escalera? c) ¿Hasta dónde puede subir el hombre antes de que la escalera
resbale?

11.11 Un trampolı́n de 3.00 m de longitud se apoya en un punto a 1.00 m del extremo

fijo, y una clavadista que pesa 500 N se para en el extremo libre. El trampolı́n tiene
sección transversal uniforme y pesa 280 N. Calcule a) la fuerza en el apoyo; b) la
fuerza en el extremo fijo.

11.14 La viga horizontal de la figura pesa 150 N, y su centro de gravedad está en su

centro. Calcule: a) La tensión en el cable, y b) Las componentes horizontal y vertical
de la fuerza ejercida por la pared sobre la viga.

11.18 Una grúa de 15,000 N pivotea alrededor de un eje sin fricción en su base y está
apoyada por un cable que forma un ángulo de 25◦ con la grúa. La grúa tiene 16 m
de largo y no es uniforme; su centro de gravedad está a 7.0 m desde el eje medidos
a lo largo de la grúa. El cable está unido a 3.0 m del extremo superior de la grúa.
Cuando la grúa se levanta a 55◦ por encima de la horizontal, sosteniendo un palé de
ladrillos de 11,000 N mediante una cuerda muy ligera de 2.2 m, calcule a) la tensión
en el cable y b) las componentes vertical y horizontal de la fuerza ejercida por el eje
sobre la grúa. Empiece dibujando un diagrama de cuerpo libre de la grúa.

2
11.19 En un zoológico, una varilla uniforme de 240 N y 3.00 m de longitud se sostiene
en posición horizontal con dos cuerdas en sus extremos. La cuerda izquierda forma
un ángulo de 150◦ con la varilla, y la derecha forma un ángulo θ con la horizontal.
Un mono aullador (Alouatta seniculus) de 90 N cuelga inmóvil a 0.50 m del extremo
derecho de la varilla y nos estudia detenidamente. Calcule θ y las tensiones en las
dos cuerdas. Empiece dibujando un diagrama de cuerpo libre de la varilla.

11.20 Una viga no uniforme de 4.50 m de longitud que pesa 1.00 kN y forma un ángulo de
25.0◦ debajo de la horizontal está sostenida por un pivote sin fricción en su extremo
superior derecho y por un cable a 3.00 m de distancia, perpendicular a la viga. El
centro de gravedad de la viga está a 2.00 m del pivote. Una lámpara ejerce una
fuerza de 5.00 kN hacia abajo sobre el extremo inferior izquierdo de la viga. Calcule
la tensión T en el cable, y las componentes horizontal y vertical de la fuerza ejercida
sobre la viga por el pivote. Empiece dibujando un diagrama de cuerpo libre de la
viga.

3
11.21 Un par. Dos fuerzas de igual magnitud y dirección opuesta que actúan sobre un
objeto en dos puntos distintos forman un par. Dos fuerzas antiparalelas de magnitud
F1 = F2 = 8.00 N se aplican a una viga como se muestra en la figura. a) ¿Qué
distancia l debe haber entre las fuerzas para que produzcan una torca total de 6.40
N·m alrededor del extremo izquierdo de la varilla? b) ¿El sentido de esta torca es
horario o antihorario? c) Repita a) y b) para un pivote en el punto de la varilla
donde se aplica F~2 .

3. Esfuerzo, deformación y módulos de elasticidad

11.23 Un alambre circular de acero de 2.00 m de longitud no debe estirarse más de
0.25 cm, cuando se aplica una tensión de 400 N a cada extremo. ¿Qué diámetro
mı́nimo debe tener?

11.25 Una varilla metálica de 4.00 m de longitud y área transversal de 0.50 cm2 se estira
0.20 cm al someterse a una tensión de 5000 N. ¿Qué módulo de Young tiene el metal?

11.28 Un poste vertical de acero sólido de 25 cm de diámetro y 2.50 m de longitud

debe soportar una carga de 8000 kg. Puede despreciarse el peso del poste. a) ¿A
qué esfuerzo se somete el poste? b) ¿Qué deformación sufre? c) ¿Cómo cambia su
longitud al aplicarse la carga?

11.30 Se saca un lingote de oro sólido de la bodega del RMS Titanic hundido. a) ¿Qué
sucede con su volumen al cambiar de la presión en el barco a la menor presión en
la superficie del mar? b) La diferencia de presión es proporcional a la profundidad.

4
 ¿Cuántas veces mayor habrı́a sido el cambio de volumen, si el barco hubiera estado
al doble de profundidad? c) El módulo de volumen del plomo es la cuarta parte del
módulo del oro. Calcule la relación de cambio de volumen de un lingote de plomo y
uno de oro de igual volumen, para el mismo cambio de presión.

11.33 Una muestra de aceite con un volumen inicial de 600 cm3 se somete a un aumento
de presión de 3.6 × 106 Pa, y el volumen disminuye 0.45 cm3 . ¿Qué módulo de
volumen tiene el material? ¿Y qué compresibilidad tiene?

11.35 Un cubo de cobre mide 6.00 cm de cada lado. Usando un pegamento muy fuerte,
la base está sujeta a una superficie plana horizontal, mientras se aplica una fuerza
horizontal F a la cara superior paralela a uno de los bordes. (Consulte la tabla 11.1.)
a) Demuestre que la fuerza F que el pegamento ejerce sobre la base es igual pero
opuesta a la fuerza sobre la cara superior. c) ¿Qué tan grande debe ser F para hacer
que el cubo se deforme 0.250 mm? c) Si se realizara el mismo experimento en un
cubo de plomo del mismo tamaño que el de cobre, ¿qué distancia se deformarı́a al
aplicarle la misma fuerza que en el inciso b)?

11.36 Se aplican fuerzas de corte a un sólido rectangular. Se aplican las mismas fuerzas a
otro sólido rectangular del mismo material, pero con cada lado tres veces más largo.
En ambos casos, las fuerzas son lo bastante pequeñas como para que se obedezca la
ley de Hooke. ¿Qué relación hay entre la deformación por corte del objeto grande y
la del pequeño?

4. Elasticidad y plasticidad
11.37 En un laboratorio de prueba de materiales, se determina que un alambre metálico
hecho con una nueva aleación se rompe cuando se aplica una fuerza de tensión de
90.8 N perpendicular a cada extremo. Si el diámetro del alambre es de 1.84 mm,
¿cuál es el esfuerzo de rotura de la aleación?

11.39 El lı́mite elástico de un cable de acero es de 2.40 × 108 Pa y su área transversal

es de 3.00 cm2 . Calcule la aceleración máxima hacia arriba que puede darse a un
elevador de 1200 kg sostenido por el cable sin que el esfuerzo exceda un tercio del
lı́mite elástico.
