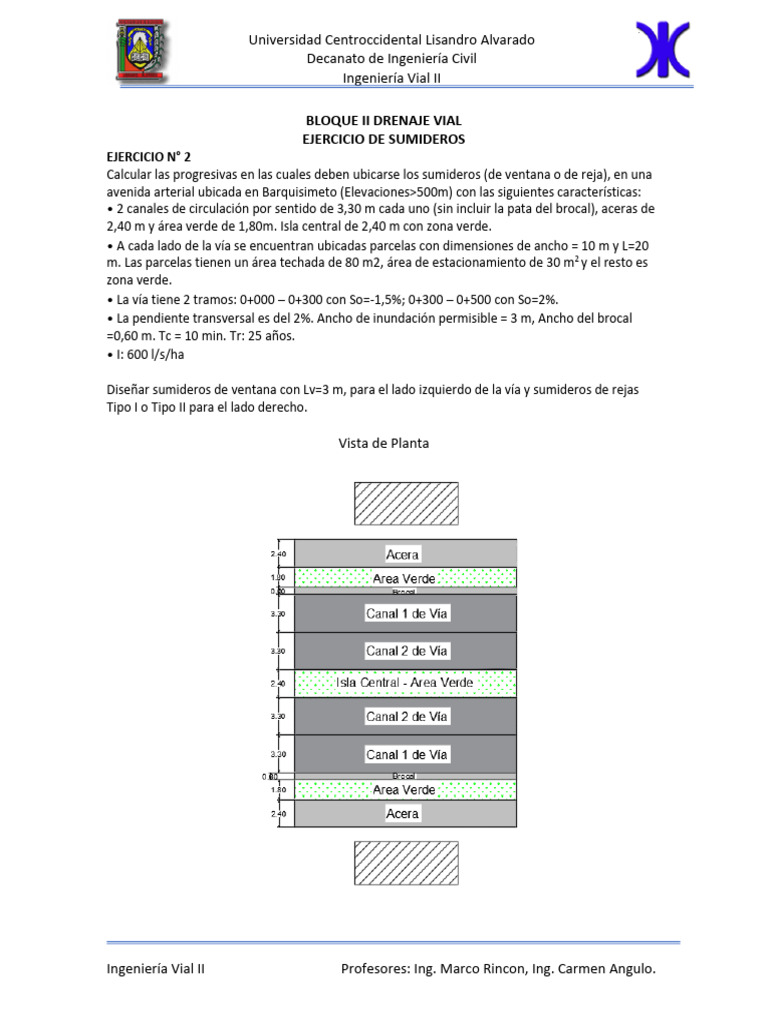

BLOQUE II DRENAJE VIAL

EJERCICIO DE SUMIDEROS
EJERCICIO N° 2
Calcular las progresivas en las cuales deben ubicarse los sumideros (de ventana o de reja), en una
avenida arterial ubicada en Barquisimeto (Elevaciones>500m) con las siguientes características:
• 2 canales de circulación por sentido de 3,30 m cada uno (sin incluir la pata del brocal), aceras de
2,40 m y área verde de 1,80m. Isla central de 2,40 m con zona verde.
• A cada lado de la vía se encuentran ubicadas parcelas con dimensiones de ancho = 10 m y L=20
m. Las parcelas tienen un área techada de 80 m2, área de estacionamiento de 30 m2 y el resto es
zona verde.
• La vía tiene 2 tramos: 0+000 – 0+300 con So=-1,5%; 0+300 – 0+500 con So=2%.
• La pendiente transversal es del 2%. Ancho de inundación permisible = 3 m, Ancho del brocal
=0,60 m. Tc = 10 min. Tr: 25 años.
• I: 600 l/s/ha

Diseñar sumideros de ventana con Lv=3 m, para el lado izquierdo de la vía y sumideros de rejas
Tipo I o Tipo II para el lado derecho.

Vista de Planta

Ingeniería Vial II Profesores: Ing. Marco Rincon, Ing. Carmen Angulo.

 Universidad Centroccidental Lisandro Alvarado
Decanato de Ingeniería Civil
Ingeniería Vial II
Perfil Longitudinal

Sección Transversal

2%

Desarrollo
Tramo 1 Progresivas 0+000,00 – 0+300,00

1) Caudal de Diseño Qd

𝑄𝑑 = 𝐶 ∗ 𝐼 ∗ 𝐴
Como se tiene una sección transversal donde la vía se divide a la mitad, y se observa
que se tienen dos direcciones de bombeo del agua, se toma un solo lado para calcular el
caudal de diseño, y los sumideros se colocaran a ambos lados de la via.

Ingeniería Vial II Profesores: Ing. Marco Rincon, Ing. Carmen Angulo.

 Universidad Centroccidental Lisandro Alvarado
Decanato de Ingeniería Civil
Ingeniería Vial II

Área y Coeficiente de Escorrentía

Por ser las áreas con diferentes superficies se calcula un coeficiente de escorrentía
ponderado
Zona Ancho (m) Longitud (m) Areas (m2) Areas (ha) Ci Ai*C
Parcela Techo 80 0,008 0,90 0,0072
Parcela Estacionamiento 30 0,003 0,95 0,00285
Parcela Area Verde 90 0,009 0,30 0,0027
Area 1 Acera 2,4 300 720 0,072 0,95 0,0684
Area 2 Area Verde 1,8 300 540 0,054 0,30 0,0162
Area 3 Brocal 0,6 300 180 0,018 0,95 0,0171
Area 4 Canal 1 3,3 300 990 0,099 0,95 0,09405
Area 5 Canal 2 3,3 300 990 0,099 0,95 0,09405
Area 6 Isla Area verde 1,2 300 360 0,036 0,30 0,0108 C Ponderado
Ʃ 0,398 Ʃ 0,313 0,79

∑ 𝑨𝒊 ∗ 𝑪𝒊
𝑪=
∑ 𝑨𝒊

𝟎, 𝟑𝟏𝟑
𝑪= = 𝟎, 𝟕𝟗
𝟎, 𝟑𝟗𝟖
Área = 0,398 Ha
C = 0,79
Caudal de Diseño
𝑄𝑑 = 𝐶 ∗ 𝐼 ∗ 𝐴
La intensidad ya se tiene de dato.
𝑙𝑝𝑠
𝑄𝑑 = 0,79 ∗ 600,00 ∗ 0,398 𝐻𝑎
𝐻𝑎

𝑸𝒅 = 𝟏𝟖𝟖, 𝟔𝟓𝟐 𝒍𝒑𝒔

Ingeniería Vial II Profesores: Ing. Marco Rincon, Ing. Carmen Angulo.

 Universidad Centroccidental Lisandro Alvarado
Decanato de Ingeniería Civil
Ingeniería Vial II

2) Cálculo de la capacidad hidráulica de la vía. Caudal de Aproximación Qa

𝑧 1 8
𝑄𝑎 = 0,00175 ∗ ∗ 𝑆𝑜 2 ∗ 𝑦 3
𝑛

1 1
𝑧= =
𝑆𝑥 0,02

𝑦 = 𝑇 ∗ 𝑆𝑥
𝑦 = 300 ∗ 0,02 = 6 𝑐𝑚

1 1 1 8
𝑄𝑎 = 0,00175 ∗ ∗ ∗ (0,015)2 ∗ (6,0)3
0,02 0,016

𝑸𝒂 = 𝟕𝟗, 𝟔𝟐 𝒍𝒑𝒔

La capacidad hidráulica de la vía es de 𝑸𝒂 = 𝟕𝟗, 𝟔𝟐 𝒍𝒑𝒔

Ingeniería Vial II Profesores: Ing. Marco Rincon, Ing. Carmen Angulo.

 Universidad Centroccidental Lisandro Alvarado
Decanato de Ingeniería Civil
Ingeniería Vial II

3) Indicar si se requieren sumideros

Si el caudal de diseño es mayor al caudal de aproximación se requiere colocar sumideros

en el tramo de la vía.
𝑸𝒅 > 𝑸𝒂
𝟏𝟖𝟖, 𝟔𝟓𝟐 > 𝟕𝟗, 𝟔𝟐 𝒍𝒑𝒔
Como el Caudal de diseño es mayor que el caudal de aproximación, que soporta la
vía, se requieren colocar sumideros.

4) Gasto unitario o gasto por metro lineal de vía. Qu

Se requiere calcular el gasto que va a transitar por cada metro lineal de vía
𝑄𝑑
𝑄𝑢 =
𝐿𝑡𝑟𝑎𝑚𝑜

188,652𝑙𝑝𝑠
𝑄𝑢 =
300 𝑚

𝑸𝒖 = 𝟎, 𝟔𝟑 𝒍𝒑𝒔/𝒎

5) Ubicación del primer sumidero Lo

𝑄𝑎
𝐿𝑜 =
𝑄𝑢

79,62 𝑙𝑝𝑠
𝐿𝑜 =
0,63 𝑙𝑝𝑠/𝑚

𝐿𝑜 = 126,38 𝑚

Se aproxima a un número menor múltiplo de 10

Ingeniería Vial II Profesores: Ing. Marco Rincon, Ing. Carmen Angulo.

 Universidad Centroccidental Lisandro Alvarado
Decanato de Ingeniería Civil
Ingeniería Vial II
𝑳𝒐 = 𝟏𝟐𝟔, 𝟎𝟎 𝒎

Esta será la distancia donde está ubicado el primer sumidero

Lado Izquierdo Sumidero de Ventana

6) Separación entre los sumideros siguientes Lm

𝐿𝑚 = 𝑒 ∗ 𝐿𝑜
El valor de e llamado relación de interceptación se encuentra en las figuras del manual de
drenaje
En este caso con los datos dados de utilizar sumideros de ventana de 3 m de longitud y brocal
0,60m corresponde a la Figura B-3

Se entra con el ancho de Inundación T = 3 m se dibuja una línea vertical hasta chocar con la
curva de So pendiente longitudinal, si la curva no esta en el gráfico, dibujarla, o hacer una
interpolación grafica.
Luego dibujar una línea horizontal, cortar la curva de Sx pendiente transversal, si no existe
interpolar, y dibujar una línea vertical hasta llegar a la relación de interceptación e.

Ingeniería Vial II Profesores: Ing. Marco Rincon, Ing. Carmen Angulo.

 Universidad Centroccidental Lisandro Alvarado
Decanato de Ingeniería Civil
Ingeniería Vial II

Obteniendo una relación de interceptación e = 0,68

𝐿𝑚 = 𝑒 ∗ 𝐿𝑜
𝐿𝑚 = 0,68 ∗ 126,00 𝑚

𝐿𝑚 = 85,68 𝑚

𝑳𝒎 = 𝟖𝟓, 𝟓𝟎 𝒎
Esta es la separación entre sumideros 85,50 m
7) Calculo del Caudal de Interceptación Qi

𝑄𝑖
𝑒=
𝑄𝑎

𝑄𝑖 = 𝑒 ∗ 𝑄𝑎

𝑄𝑖 = 0,68 ∗ 79,62 𝑙𝑝𝑠

𝑄𝑖 = 54,14 𝑙𝑝𝑠

Ingeniería Vial II Profesores: Ing. Marco Rincon, Ing. Carmen Angulo.

 Universidad Centroccidental Lisandro Alvarado
Decanato de Ingeniería Civil
Ingeniería Vial II

Esto significa que el caudal que interceptara el sumidero es de 54,14 lps, que
representa el 68% de la capacidad hidráulica de la vía.

8) Cálculo de las progresivas donde estarán ubicados los sumideros

Progresiva inicial 0+000,00

Progresiva Sumidero 1 = Progresiva inicial + Lo = 0+000,00 + 126,00 = 0+126,00

Progresiva Sumidero 2 = Progresiva Sumidero 1 + Lm = 0+126,0 + 85,50 m = 0+211,50
Progresiva Sumidero 3 = Progresiva Sumidero 2 + Lm = 0+211,50 + 85,50 m = 0+297,00

Progresiva Sumidero 1 = 0+126,00

Progresiva Sumidero 2 = 0+211,50
Progresiva Sumidero 3 = 0+297,00

Cantidad de Sumideros 3

9) Esquema de ubicación de los sumideros

Sumidero 1 Sumidero 2 Sumidero 3

0+126,00 0+211,50 0+297,00
Lo Lm
Qd1 Qd2 Qd3
Qd0 Qr1 Qi
Qi Qr2 Qr3
Qi

Ingeniería Vial II Profesores: Ing. Marco Rincon, Ing. Carmen Angulo.

 Universidad Centroccidental Lisandro Alvarado
Decanato de Ingeniería Civil
Ingeniería Vial II
10) Cálculo del caudal remanente Qr
El caudal remanente es el caudal que queda luego de interceptar el sumidero y pasa al
sumidero siguiente. Primero se calcula un caudal de diseño por cada tramo antes del
sumidero.
Tramo 0
𝑄𝑑0 = 𝑄𝑢 ∗ 𝐿𝑜
𝑄𝑑0 = 0,63𝑙𝑝𝑠/𝑚 ∗ 126,00𝑚
𝑄𝑑0 = 79,38 𝑙𝑝𝑠

Luego el caudal remanente será igual al caudal de diseño menos el caudal de interceptación.
𝑄𝑖 = 54,14 𝑙𝑝𝑠
𝑄𝑟1 = 𝑄𝑑𝑜 − 𝑄𝑖

𝑄𝑟1 = 79,38 𝑙𝑝𝑠 − 54,14 𝑙𝑝𝑠

𝑄𝑟1 = 25,24 𝑙𝑝𝑠
Tramo 1
𝑄𝑑1 = 𝑄𝑢 ∗ 𝐿𝑚
𝑄𝑑1 = 0,63 𝑙𝑝𝑠/𝑚 ∗ 85,50 𝑚
𝑄𝑑1 = 53,865 𝑙𝑝𝑠

Y el caudal remanente se le suma al caudal de diseño del tramo siguiente

𝑄𝑑𝑡1 = 𝑄𝑑1 + 𝑄𝑟1
𝑄𝑑𝑡1 = 53,865 𝑙𝑝𝑠 + 25,24 𝑙𝑝𝑠
𝑄𝑑𝑡1 = 79,105 𝑙𝑝𝑠

𝑄𝑖 = 54,14 𝑙𝑝𝑠
𝑄𝑟2 = 𝑄𝑑𝑡1 − 𝑄𝑖
𝑄𝑟2 = 79,105 − 54,14

Ingeniería Vial II Profesores: Ing. Marco Rincon, Ing. Carmen Angulo.

 Universidad Centroccidental Lisandro Alvarado
Decanato de Ingeniería Civil
Ingeniería Vial II
𝑄𝑟2 = 24,965 𝑙𝑝𝑠
Tramo 2
𝑄𝑑2 = 𝑄𝑢 ∗ 𝐿𝑚
𝑄𝑑2 = 53,865 𝑙𝑝𝑠

𝑄𝑑𝑡2 = 𝑄𝑑2 + 𝑄𝑟2

𝑄𝑑𝑡2 = 53,865 𝑙𝑝𝑠 + 24,965 𝑙𝑝𝑠
𝑄𝑑𝑡2 = 78,83 𝑙𝑝𝑠

𝑄𝑖 = 54,14 𝑙𝑝𝑠
𝑄𝑟3 = 𝑄𝑑𝑡2 − 𝑄𝑖
𝑄𝑟3 = 78,83 − 54,14 𝑙𝑝𝑠
𝑄𝑟3 = 24,69 𝑙𝑝𝑠
Tramo 3
L3 = Longitud total – Distancia ultimo sumidero
L3 = 300 – 297,00 = 3,00 m
𝑄𝑑3 = 𝑄𝑢 ∗ 𝐿3
𝑄𝑑3 = 0,63 𝑙𝑝𝑠/𝑚 ∗ 3,00 𝑚
𝑄𝑑3 = 1,89 𝑙𝑝𝑠

𝑄𝑑𝑡3 = 𝑄𝑑3 + 𝑄𝑟3

𝑄𝑑𝑡3 = 1,89 𝑙𝑝𝑠 + 24,69 𝑙𝑝𝑠
𝑄𝑑𝑡3 = 26,58 𝑙𝑝𝑠
Si el caudal de diseño final, es menor al caudal de aproximación ya no se requieren más
sumideros.
𝑄𝑑𝑡 < 𝑄𝑎
26,58 𝒍𝒑𝒔 < 𝟕𝟗, 𝟔𝟐 𝒍𝒑𝒔

Ingeniería Vial II Profesores: Ing. Marco Rincon, Ing. Carmen Angulo.

 Universidad Centroccidental Lisandro Alvarado
Decanato de Ingeniería Civil
Ingeniería Vial II
De acuerdo al caudal remanente no se requieren colocar más sumideros. Ya que la vía tiene
la capacidad hidráulica para drenar ese caudal. Sin embargo, por el perfil longitudinal se
requiere diseñar un sumidero de punto bajo al final del tramo.

Tramo 1 Progresivas 0+000,00 – 0+300,00

Lado Derecho Sumidero de Reja
1) Calculo de Qi, Capacidad de los sumideros de rejas

Donde:
Qi = gasto interceptado en lps
S0 = pendiente longitudinal en m/m
Yp = Ya – (B/2) * Sx en cm
Ya = altura del agua sobre el brocal en cm
B = ancho de la reja en cm

𝑌𝑎 = 𝑇 ∗ 𝑆𝑥

Ingeniería Vial II Profesores: Ing. Marco Rincon, Ing. Carmen Angulo.

 Universidad Centroccidental Lisandro Alvarado
Decanato de Ingeniería Civil
Ingeniería Vial II
𝑌𝑎 = 300 ∗ 0,02 = 6 𝑐𝑚

𝐵
𝑌𝑝 = 𝑌𝑎 − ∗ 𝑆𝑥
2

90
𝑌𝑝1 = 6 − ( ∗ 0,02) = 5,1 𝑐𝑚
2

150
𝑌𝑝2 = 6 − ( ∗ 0,02) = 4,5 𝑐𝑚
2

1 1 3
𝑄1 = ∗ 0,335 ∗ (0,015)2 ∗ (5,1)2 = 29,53 𝑙𝑝𝑠
0,016
1 1 3
𝑄1 = ∗ 0,614 ∗ (0,015)2 ∗ (4,5)2 = 44,87 𝑙𝑝𝑠
0,016
Tipo K B (cm) Yp (cm) Qi (lps)
1 0,335 90 5,1 29,53
2 0,614 150 4,5 44,87

Tomando el sumidero de reja Tipo II, con Qi = 44,87 lps, ya que intercepta mayor caudal.
2) Buscando el coeficiente de interceptación (e)

𝑄𝑖
𝑒=
𝑄𝑎
𝑸𝒂 = 𝟕𝟗, 𝟔𝟐 𝒍𝒑𝒔
44,87
𝑒= = 0,56
79,62
3) Calculando Longitud media entre sumideros (Lm)
𝐿𝑚 = 𝑒 ∗ 𝐿𝑜

𝐿𝑚 = 0,56 ∗ 126,00

𝐿𝑚 = 70,56 𝑚

𝐿𝑚 = 70,50 𝑚

Ingeniería Vial II Profesores: Ing. Marco Rincon, Ing. Carmen Angulo.

 Universidad Centroccidental Lisandro Alvarado
Decanato de Ingeniería Civil
Ingeniería Vial II

4) Cálculo de las progresivas donde estarán ubicados los sumideros

Progresiva inicial 0+000,00

Progresiva Sumidero 1 = Progresiva inicial + Lo = 0+000,00 + 126,00 = 0+126,00

Progresiva Sumidero 2 = Progresiva Sumidero 1 + Lm = 0+126,0 + 70,50 m = 0+196,50
Progresiva Sumidero 3 = Progresiva Sumidero 2 + Lm = 0+196,50 + 70,50 m = 0+267,00

Progresiva Sumidero 1 = 0+126,00

Progresiva Sumidero 2 = 0+196,50
Progresiva Sumidero 3 = 0+267,00

Cantidad de Sumideros 3

Qd2 Qd3
Qi Qd1 Qi Qi Qr3
Qd0 Qr1 Qr2

Sumidero 1 Sumidero 2 Sumidero 3

0+126,00 0+196,50 0+267,00
Lo
Lm

Ingeniería Vial II Profesores: Ing. Marco Rincon, Ing. Carmen Angulo.

 Universidad Centroccidental Lisandro Alvarado
Decanato de Ingeniería Civil
Ingeniería Vial II
11) Cálculo del caudal remanente Qr
El caudal remanente es el caudal que queda luego de interceptar el sumidero y pasa al
sumidero siguiente. Primero se calcula un caudal de diseño por cada tramo antes del
sumidero.
Tramo 0
𝑄𝑑0 = 𝑄𝑢 ∗ 𝐿𝑜
𝑄𝑑0 = 0,63𝑙𝑝𝑠/𝑚 ∗ 126,00𝑚
𝑄𝑑0 = 79,38 𝑙𝑝𝑠

Luego el caudal remanente será igual al caudal de diseño menos el caudal de interceptación.
𝑄𝑖 = 44,87 𝑙𝑝𝑠
𝑄𝑟1 = 𝑄𝑑𝑜 − 𝑄𝑖

𝑄𝑟1 = 79,38 𝑙𝑝𝑠 − 44,87 𝑙𝑝𝑠

𝑄𝑟1 = 34,51 𝑙𝑝𝑠
Tramo 1
𝑄𝑑1 = 𝑄𝑢 ∗ 𝐿𝑚
𝑄𝑑1 = 0,63 𝑙𝑝𝑠/𝑚 ∗ 70,50 𝑚
𝑄𝑑1 = 44,415 𝑙𝑝𝑠

Y el caudal remanente se le suma al caudal de diseño del tramo siguiente

𝑄𝑑𝑡1 = 𝑄𝑑1 + 𝑄𝑟1
𝑄𝑑𝑡1 = 44,415 𝑙𝑝𝑠 + 34,51 𝑙𝑝𝑠
𝑄𝑑𝑡1 = 78,925 𝑙𝑝𝑠

𝑄𝑖 = 44,87 𝑙𝑝𝑠
𝑄𝑟2 = 𝑄𝑑𝑡1 − 𝑄𝑖
𝑄𝑟2 = 78,925 − 44,87

Ingeniería Vial II Profesores: Ing. Marco Rincon, Ing. Carmen Angulo.

 Universidad Centroccidental Lisandro Alvarado
Decanato de Ingeniería Civil
Ingeniería Vial II
𝑄𝑟2 = 34,055 𝑙𝑝𝑠
Tramo 2
𝑄𝑑2 = 𝑄𝑢 ∗ 𝐿𝑚
𝑄𝑑2 = 44,415 𝑙𝑝𝑠

𝑄𝑑𝑡2 = 𝑄𝑑2 + 𝑄𝑟2

𝑄𝑑𝑡2 = 44,415 𝑙𝑝𝑠 + 34,055 𝑙𝑝𝑠
𝑄𝑑𝑡2 = 78,47 𝑙𝑝𝑠

𝑄𝑖 = 44,87 𝑙𝑝𝑠
𝑄𝑟3 = 𝑄𝑑𝑡2 − 𝑄𝑖
𝑄𝑟3 = 78,47 − 44,87 𝑙𝑝𝑠
𝑄𝑟3 = 33,60 𝑙𝑝𝑠
Tramo 3
L3 = Longitud total – Distancia ultimo sumidero
L3 = 300 – 267,00 = 33,00 m
𝑄𝑑3 = 𝑄𝑢 ∗ 𝐿3
𝑄𝑑3 = 0,63 𝑙𝑝𝑠/𝑚 ∗ 33,00 𝑚
𝑄𝑑3 = 20,79 𝑙𝑝𝑠

𝑄𝑑𝑡3 = 𝑄𝑑3 + 𝑄𝑟3

𝑄𝑑𝑡3 = 20,79 𝑙𝑝𝑠 + 33,60 𝑙𝑝𝑠
𝑄𝑑𝑡3 = 54,39 𝑙𝑝𝑠
Si el caudal de diseño final, es menor al caudal de aproximación ya no se requieren más
sumideros.
𝑄𝑑𝑡 < 𝑄𝑎
54,39 𝒍𝒑𝒔 < 𝟕𝟗, 𝟔𝟐 𝒍𝒑𝒔

Ingeniería Vial II Profesores: Ing. Marco Rincon, Ing. Carmen Angulo.

 Universidad Centroccidental Lisandro Alvarado
Decanato de Ingeniería Civil
Ingeniería Vial II
De acuerdo al caudal remanente no se requieren colocar más sumideros. Ya que la vía tiene
la capacidad hidráulica para drenar ese caudal. Sin embargo, por el perfil longitudinal se
requiere diseñar un sumidero de punto bajo al final del tramo.

Ingeniería Vial II Profesores: Ing. Marco Rincon, Ing. Carmen Angulo.
