M.M.E.

UD 2: COMPONENTES INTERNOS DEL ORDENADOR

ACTIVIDADES 3.2: “Componentes de la placa base”

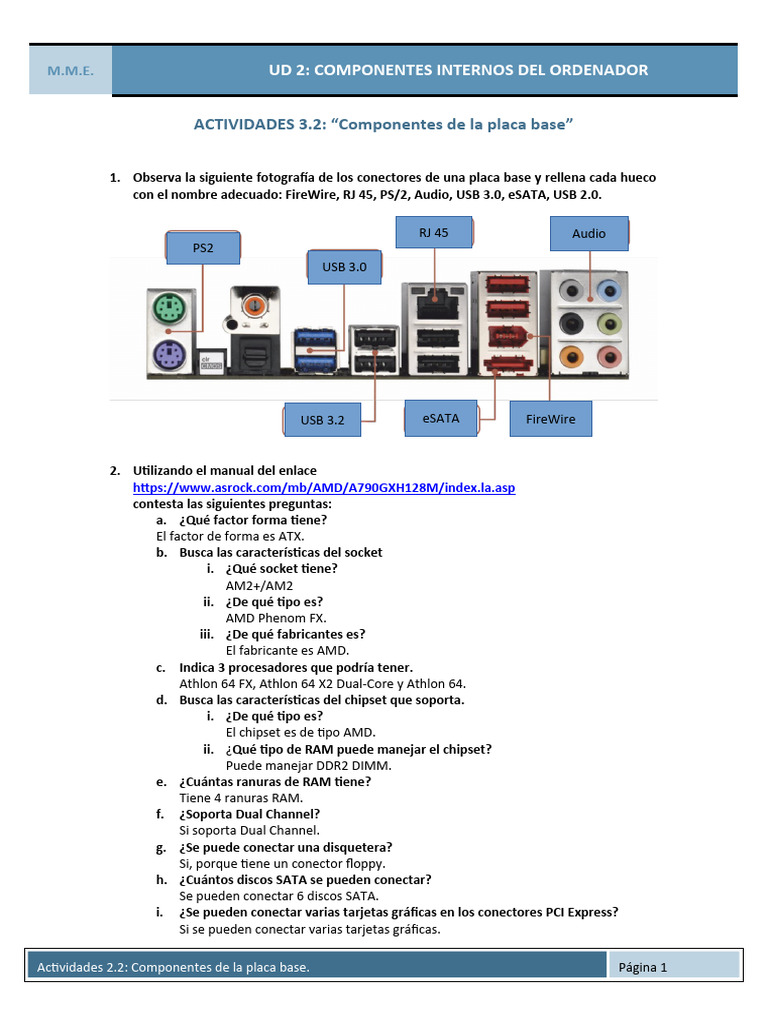

1. Observa la siguiente fotografía de los conectores de una placa base y rellena cada hueco
con el nombre adecuado: FireWire, RJ 45, PS/2, Audio, USB 3.0, eSATA, USB 2.0.

RJ 45 Audio
PS2
USB 3.0

USB 3.2 eSATA FireWire

2. Utilizando el manual del enlace

https://www.asrock.com/mb/AMD/A790GXH128M/index.la.asp
contesta las siguientes preguntas:
a. ¿Qué factor forma tiene?
El factor de forma es ATX.
b. Busca las características del socket
i. ¿Qué socket tiene?
AM2+/AM2
ii. ¿De qué tipo es?
AMD Phenom FX.
iii. ¿De qué fabricantes es?
El fabricante es AMD.
c. Indica 3 procesadores que podría tener.
Athlon 64 FX, Athlon 64 X2 Dual-Core y Athlon 64.
d. Busca las características del chipset que soporta.
i. ¿De qué tipo es?
El chipset es de tipo AMD.
ii. ¿Qué tipo de RAM puede manejar el chipset?
Puede manejar DDR2 DIMM.
e. ¿Cuántas ranuras de RAM tiene?
Tiene 4 ranuras RAM.
f. ¿Soporta Dual Channel?
Si soporta Dual Channel.
g. ¿Se puede conectar una disquetera?
Si, porque tiene un conector floppy.
h. ¿Cuántos discos SATA se pueden conectar?
Se pueden conectar 6 discos SATA.
i. ¿Se pueden conectar varias tarjetas gráficas en los conectores PCI Express?
Si se pueden conectar varias tarjetas gráficas.

Actividades 2.2: Componentes de la placa base. Página 1

 M.M.E. UD 2: COMPONENTES INTERNOS DEL ORDENADOR

j. ¿Qué slot de expansión tiene? Indica todos los tipos que reconozcas.
Tiene 2 x ranuras PCI Express 2.0 x16, 1 x ranuras PCI Express 2.0 x1 y 2 x ranuras
PCI.
k. ¿Qué tipo de BIOS tiene?
El tipo que tiene es AMI BIOS.
3. Busca la imagen de la placa correspondiente al ejercicio 2 y localiza:

a. Conectores de energía
b. Socket
c. Ranuras de memoria
d. Ranuras de PCI y PCI Express
e. Conectores USB, SATA, FDD,
IDE
f. Pila
g. Indicadores del panel frontal
h. BIOS
i. Chipset northbridge
j. Chipset southbridge
k. Conectores de E/S
l. Ranura AGP

4. A partir de la placa base de las siguientes figuras localiza

a. Chipset norte y sur

b. Ranuras de RAM
c. Ranura AGP
d. Ranuras de expansión.
¿Cuántas tiene? ¿De qué tipo
son?
Tiene 6. Son PCI Express.
Tiene 6. Son PCI Express.
e. Conector(es) USB
f. Conector(es) SATA
g. Conector de alimentación
EATX de 24 contactos
h. Conector de alimentación ATX
12V de 8 contactos
i. BIOS
j. Batería
k. Puertos de E/S
l. Conectores del panel frontal
m. ¿Qué tipo de socket tiene?
El tipo que tiene es LGA.
El tipo que tiene es LGA.
n. ¿Qué factor forma tiene?
El factor de forma es ATX.
El factor de forma es ATX .

Actividades 2.2: Componentes de la placa base. Página 2

 M.M.E. UD 2: COMPONENTES INTERNOS DEL ORDENADOR

5. Observa el detalle de los bancos de memoria de la placa base anterior, ¿por qué son de
distinto color dos a dos?
Porque usan la tecnología dual channel o doble canal y también depende de como quiera
situarlas el fabricante.

6. Observando el siguiente esquema de una placa base:

a. ¿Qué factor forma tiene?
El factor de forma que tiene es Mini-ATX
b. ¿Cuántas tarjetas gráficas puedo tener?
Puedo tener 1 tarjeta gráfica.
c. ¿Cuántos módulos de memoria RAM puedo tener?
Puedo tener 2 módulos de memoria RAM.
