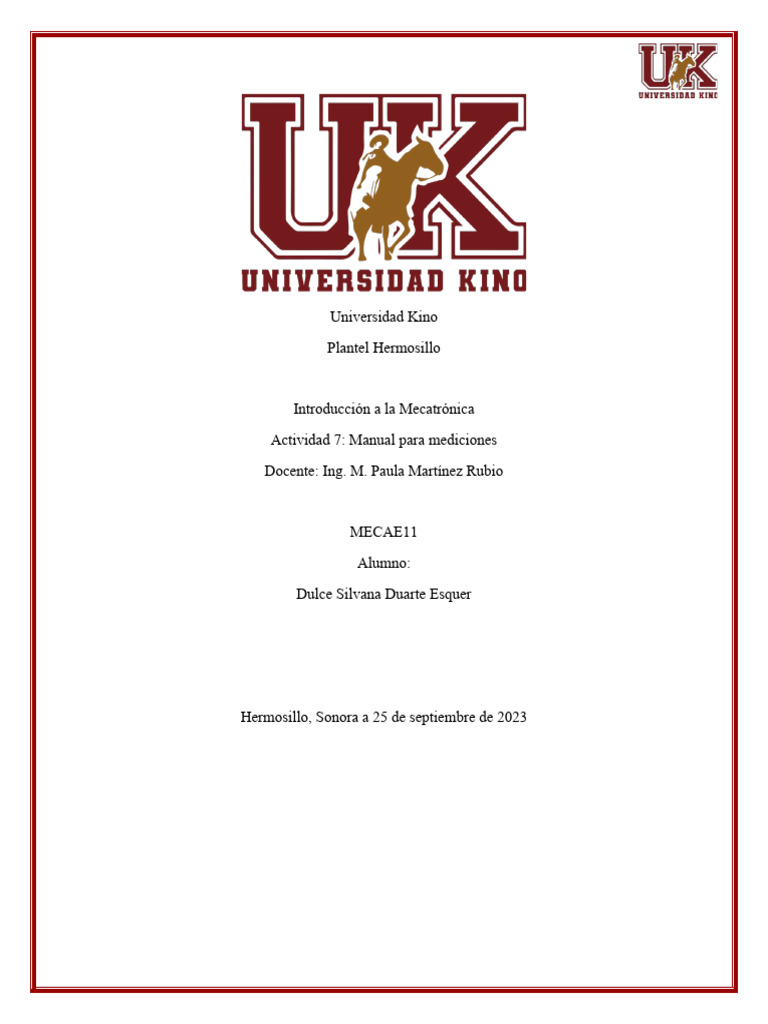

Universidad Kino
Plantel Hermosillo
Introducción a la Mecatrónica
Actividad 7: Manual para mediciones
Docente: Ing. M. Paula Martínez Rubio
MECAE11
Alumno:
Dulce Silvana Duarte Esquer
Hermosillo, Sonora a 25 de septiembre de 2023
Índice
Multímetro.............................................................................................................................3
220 Volts en corriente alterna..............................................................................................1
20 Volts en corriente directa................................................................................................2
300 Ohms...............................................................................................................................3
3 Amperes..............................................................................................................................4
Continuidad...........................................................................................................................5
Referencias.............................................................................................................................6
Multímetro
Es un instrumento de medición eléctrica, utilizado por técnicos e ingenieros relacionados
con la electricidad; este dispositivo sirve para medir varias propiedades eléctricas, entre
ellas las más básicas son voltaje, resistencia, corriente y continuidad. [1]
Su funcionamiento interno consiste de:
• Selector de función: este permite elegir la función de medición necesaria, ya sea
voltaje continuo, voltaje alterno, corriente continua, corriente alterna, la resistencia,
capacitancia o continuidad.
• Puntas: son cables aislados con puntas metálicas, estas deben hacer contacto con los
terminales eléctricos.
• Módulo de entrada: este módulo es el que recibe las señales eléctricas de las puntas.
• Conversión de señal: ese ajusta la señal para que esté dentro del rango de medición
necesaria.
• Amplificación y acondicionamiento: la señal se amplifica y condiciona para
asegurar que sea un poco más precisa.
• Conversión de analógica a digital: se muestrea la señal en intervalos regulares y
asignar valores numéricos a esos puntos de muestra.
• Procesador: recibe valores de la señal y realiza cálculos de ser necesario, puede
promediar mediciones o cambiar unidades.
• Pantalla: muestra el valor numérico de la medición correspondiente.
• Calibración: son ajustes internos para garantizar que las mediciones sean precisas.
• Protección: contienen fusibles para evitar sobrecargas de corriente, además contiene
limitadores de sobretensión para prevenir daños dentro del multímetro y el circuito
de prueba. [2]
220 Volts en corriente alterna
1. En el multímetro, deberemos conectar los cables, el de color negro irá hasta abajo y
el de color rojo en el agujero.
Ilustración 1: Multímetro
2. Seleccionaremos la opción de voltaje alterno, el cual es una V y una línea curveada,
deberemos poner el voltaje que más se aproxime al que necesitamos, por lo cual
seleccionaremos 750 V en corriente alterna.
Ilustración 2: Voltaje alterno
3. Pondremos las puntas según corresponda, la punta de cable negro deberá ir en el
lado negativo y la punta de cable rojo irá del lado positivo.
4. La pantalla nos mostrará un aproximado al voltaje que queremos.
20 Volts en corriente directa
1. En el multímetro, deberemos conectar los cables, el de color negro irá hasta abajo y
el de color rojo en el agujero.
Ilustración 3: Multímetro
2. Seleccionaremos la opción de voltaje directo, la cual es una V y una línea recta,
seleccionaremos el voltaje que más se aproxime al que necesitamos, en este caso es
20 V en corriente directa.
Ilustración 4: Voltaje directo
3. Pondremos las puntas según corresponda, la punta de cable negro deberá ir en
el lado negativo y la punta de cable rojo irá del lado positivo.
4. La pantalla nos mostrará un aproximado al voltaje que queremos.
300 Ohms
1. En el multímetro, deberemos conectar los cables, el de color negro irá hasta abajo y
el de color rojo en el agujero.
Ilustración 5: Multímetro
2. Seleccionaremos la opción de resistencia, el cual tiene este símbolo Ω, necesitamos
300 Ohms, por lo cual elegiremos la opción de 2000 Ohms.
Ilustración 6: Resistencia
3. Pondremos las puntas según corresponda, la punta de cable negro deberá ir en
el lado negativo y la punta de cable rojo irá del lado positivo.
4. La pantalla nos mostrará un aproximado a la resistencia que queremos.
3 Amperes
1. En el multímetro, deberemos conectar los cables, el de color negro irá hasta abajo y
el de color rojo en el agujero.
Ilustración 7: Multímetro
2. Seleccionaremos la opción de corriente, el cual tiene un símbolo de A con una línea
recta, en este caso seleccionaremos 10 A.
Ilustración 8: Corriente
3. Pondremos las puntas según corresponda, la punta de cable negro deberá ir en
el lado negativo y la punta de cable rojo irá del lado positivo.
4. La pantalla nos mostrará un aproximado a la corriente que queremos.
Continuidad
1. En el multímetro, deberemos conectar los cables, el de color negro irá hasta abajo y
el de color rojo en el agujero.
Ilustración 9: Multímetro
2. Seleccionaremos la opción de continuidad el cual tiene este símbolo:
Ilustración 10: Continuidad
3. Pondremos las puntas según corresponda, la punta de cable negro deberá ir en
el lado negativo y la punta de cable rojo irá del lado positivo.
4. La pantalla nos mostrará la continuidad.
