http://www.ee.calpoly.edu/media/uploads/resources/KarnaughExplorer_1.

html

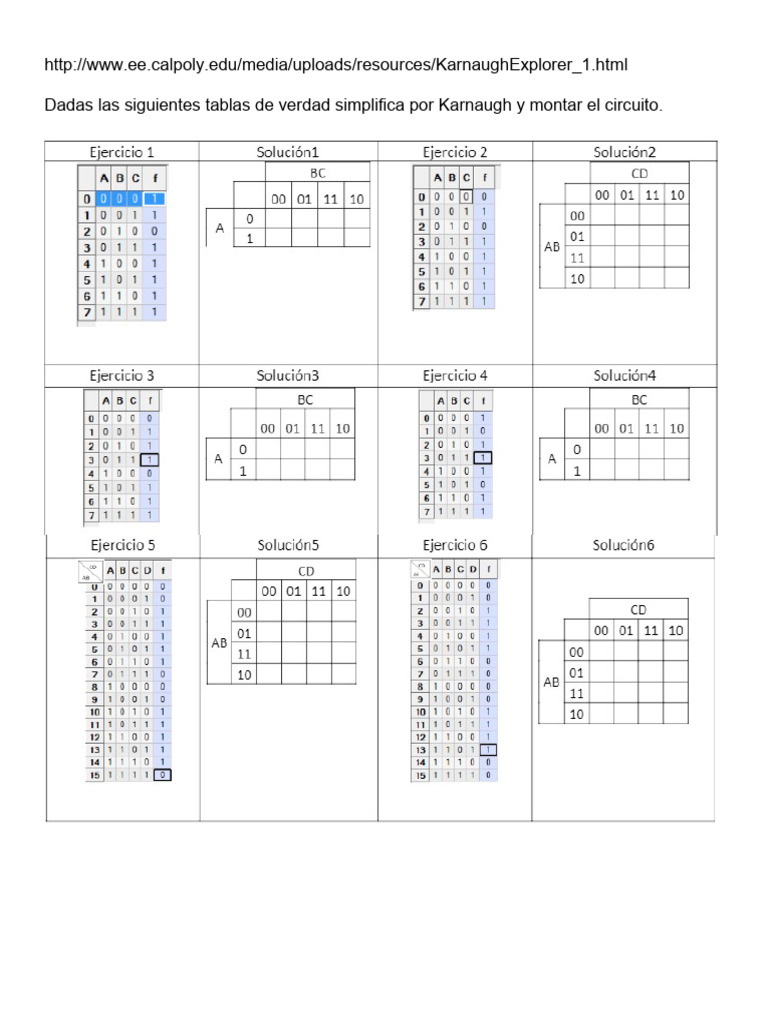

Dadas las siguientes tablas de verdad simplifica por Karnaugh y montar el circuito.
1.- Diseña un circuito con puertas lógicas que encienda una salida que es una
Bombilla (S), desde dos lugares distintos A y B, teniendo en cuenta que se puede encender la
bombilla desde A o desde B
Realizar la tabla de verdad y el circuito.

2.- Diseña un circuito con puertas lógicas que conecte un motor (M) de una máquina, desde dos
pulsadores A y B para cada mano. Como medida de seguridad la máquina se debe poner en
marcha con los dos pulsadores activados para no machucarnos las manos.
Realizar la tabla de verdad y el circuito.

3.- El control de una luz de la escalera (L) se realiza mediante dos interruptores “a” y “b”,
colocados en los extremos de la misma. Se pide:

La tabla de verdad, la función lógica y el circuito con puertas lógicas.

4.- Dados estos circuitos realiza la tabla de verdad y su función o expresión booleana:

a)

b)
c)

5.- Un zumbador debe accionarse para dar una señal de alarma “f” cuando tres relés (a, b, c, d)
cumplan las siguientes condiciones:

 “a” y “b” excitados y “c” y “d” en reposo

 “a” excitado y “b”, “c” y “d” en reposo
 “c” excitado y “a”, “b” y “d” en reposo
 “a” y “c” excitados y “b” y “d” en reposo

Realiza la tabla de verdad y la función lógica por Minterms (Buscar salidas 1 y montar la suma de
productos)

6.- Para poner en marcha un motor se requieren tres interruptores “a”, “b”, y “c” de tal forma que el
funcionamiento del mismo se produzca únicamente en las siguientes condiciones:

 Cuando esté cerrado solamente “c”.

 Cuando estén cerrados simultáneamente “a” y “c” y no lo este “b”.
 Cuando estén cerrados simultáneamente “a” y “b” y no lo este “c”

Realiza la tabla de verdad y la función lógica por Minterms (Buscar salidas 1 y montar la suma de
productos)

7.- Necesitamos una alarma sonora que se active cuando la temperatura (A)

y/o la humedad (B) de la habitación sean demasiado elevadas. Calcula A) La tabla de verdad. B)
La función lógica. C) Circuito con puertas lógicas.

8.- Un motor es controlado mediante tres pulsadores A, B y C. Diseñar un circuito de control

mediante puertas lógicas que cumplan las siguientes condiciones de funcionamiento:

Si se pulsan los tres pulsadores, el motor se activa

Si se pulsan dos pulsadores cualesquiera, el motor se activa pero se enciende una lámpara
adicional como señal de emergencia.
Si se pulsa un pulsador, el motor no enciende, pero enciende la lámpara indicadora de
emergencia.

Si no se pulsa ningún interruptor, ni el motor ni la lámpara se activan.

Obtener tabla de verdad, funciones canónicas y reducidas.

9.- Partiendo del cronograma de a figura sig. Diseñar un circuito lógico que lo cumpla con el
menor número posible de puertas lógicas

10.- Diseñar un circuito con una bombilla que para encenderse requiere que se accionen a la vez
2 pulsadores “a” y “b “ o tres “a”, “b” y “c”.

11.- La activación de una luz se realiza desde dos interruptores A y B. pero con las condiciones
siguientes:

 Cuando “a” y “b” estén desactivados.

 Cuando “a” esté solamente activado.
Dibuja del circuito digital de esta tabla de verdad. Así como la función lógica.

12.- Diseña un sistema de alarma de un coche que suene cuando al menos una de las dos
puertas de un coche esté abierta.

13.- Una tienda cuenta con un sistema de alarma antirrobo. Descubre cuál es el circuito digital
que se ha diseñado para que la alarma salte cuando ocurra al menos una de las siguientes
posibilidades:
Que se pulse el botón de alarma, que el arco de seguridad detecte una alarma antirrobo o que se
intente forzar una puerta.

A= Botón de alarma B= Arco de seguridad C= Forzar la puerta

14.- Determina el esquema del circuito que avise con una alarma (S) cuando una silla de tres
plazas de una atracción de feria pueda quedar desequilibrada. Si sube una sola persona, sólo
puede estar en el centro; si suben dos, deberán estar en las plazas de los extremos; si suben tres
o si no sube ninguna, no hay problema.

Consideramos “0” como asiento no ocupado y “1” como ocupado.
