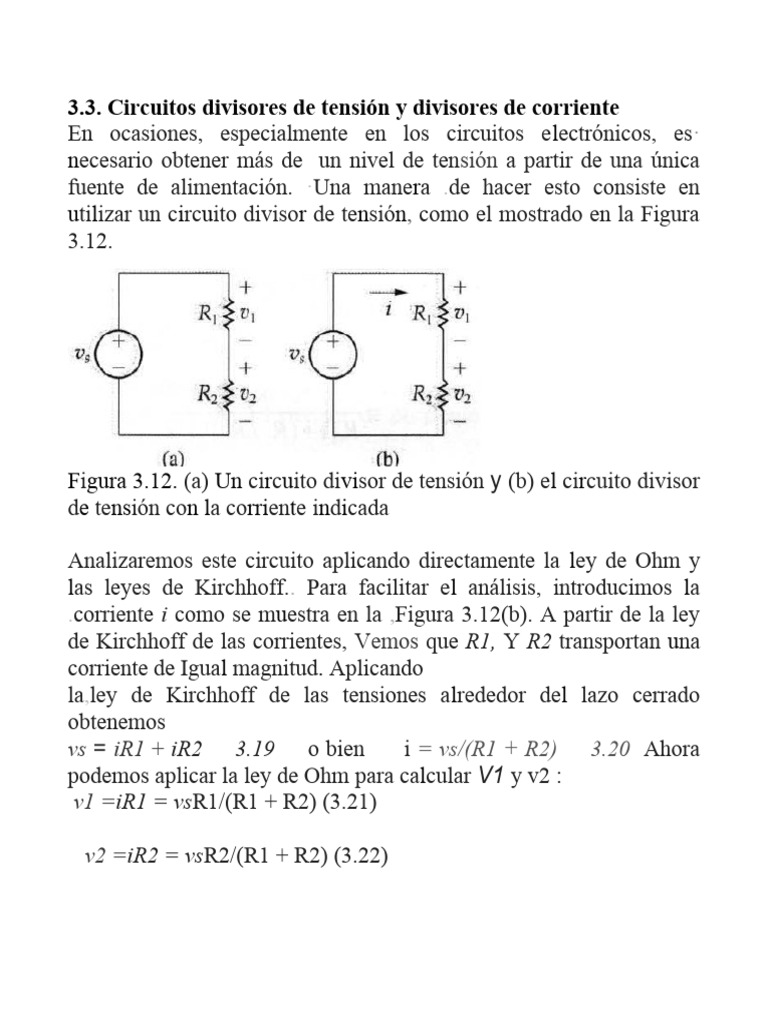

3.3.

Circuitos divisores de tensión y divisores de corriente

En ocasiones, especialmente en los circuitos electrónicos, es·
necesario obtener más de un nivel de tensión a partir de una única
fuente de alimentación. ·Una manera .de hacer esto consiste en
utilizar un circuito divisor de tensión, como el mostrado en la Figura
3.12.

Figura 3.12. (a) Un circuito divisor de tensión y (b) el circuito divisor

de tensión con la corriente indicada

Analizaremos este circuito aplicando directamente la ley de Ohm y

las leyes de Kirchhoff.. Para facilitar el análisis, introducimos la
.corriente i como se muestra en la ,Figura 3.12(b). A partir de la ley
de Kirchhoff de las corrientes, Vemos que R1, Y R2 transportan una
corriente de Igual magnitud. Aplicando
la,ley de Kirchhoff de las tensiones alrededor del lazo cerrado
obtenemos
vs = iR1 + iR2 3.19 o bien i = vs/(R1 + R2) 3.20 Ahora
podemos aplicar la ley de Ohm para calcular V1 y v2 :
v1 =iR1 = vsR1/(R1 + R2) (3.21)

v2 =iR2 = vsR2/(R1 + R2) (3.22)

Las Ecuaciones 3.21 y 3.22 muestran que v1 y v2 son fracciones de
Vs. Cada una de las fracciones es el cociente de la resistencia a través
de la cual está definida la tensión dividida, partida por la suma
de las dos resistencias. Puesto que este cociente es siempre inferior a
1,0, las tensiones divididas v1 y v2 son siempre inferiores a la tensión
de alimentación vs.
Si se desea obtener un valor concreto de v1 y está especificado el
valor de vs hay un número infinito de combinaciones de R1 y R2 que
nos permiten obtener el cociente adecuado. Por ejemplo, suponga
que vs es igual a 15 V y que v1 deber ser 5 V. Entonces, v1/vs= 1/3
ya partir de la Ecuación 3.22, vemos que este cociente se satisface
siempre que R2 = ½* R1. Otros factores que pueden influir en
la selección de R1 y por tanto de R2 incluyen las pérdidas de
potencia que se producen al dividir la tensión de origen y los efectos
de conectar el circuito divisor de tensión a otros componentes del
circuito.
Considere la conexión de una resistencia RL en paralelo con R2 como
se muestra en la Figura 3.13. La resistencia RL actúa como carga
sobre el circuito divisor de tensión. Una carga en cualquier circuito
consiste en uno o mas elementos de circuito que extraen potencia del
mismo.
It = Vs / ( R1 + Rt) ; Vs =10, R1=5 R2 =10 Rl =10

I=10/15 = 0,67 A It = 10/(5 + 5) = 1 A Rt=10*10

/(10+10)=5

El circuito divisor de corriente

El circuito divisor de corriente mostrado en la Figura 3.15 está
compuesto por dos resistencias conectadas en paralelo con una fuente
de corriente. El divisor de corriente está diseñado para dividir la
corriente i, entre R, Y R,. Podemos determinar la relación entre la
corriente i, y la corriente en cada resistencia (es decir, i1 e i2)
aplicando directamente la ley de Ohm y la ley de Kirchhoff de las
corrientes.
La tensión en bornes de las resistencias en paralelo es

3.26
EJEMPLO 3.4 Utilización de la división de tensión y la división de
corriente para resolver un circuito.Utilice la técnica de división de
corriente para calcular la corriente io y utilice la técnica de división
de tensión para determinar la tensión Vo en el circuito de la Figura
3.20.
↓ ↓
SOLUCIÓN.- Podemos usar la Ecuación 3.32 si somos capaces
de calcular la resistencia equivalente de las cuatro ramas paralelas
que contienen resistencias.
Simbólicamente,

Aplicando la Ecuación 3.32, (io = v/ R24 = Req * 8 A / R24 ) :

Aplicando divisor de corriente:

io = 8*8/(8 + 24) = 2 A
Podemos utilizar la ley de Ohm para calcular la caída de tensión en
bornes de la resistencia de 24Ω:

Por divisor de voltaje: Vo = v * 30 / (30 + 50) = 48 * 30 / (30 + 50)

Vo = 18 V
Práctica.- en el circuito de la figura 3.20 reemplazar la línea que une
los nodos señalados por una resistencia igual a 10 Ω para calcular io,
vo y v, presentar en clases el viernes.
