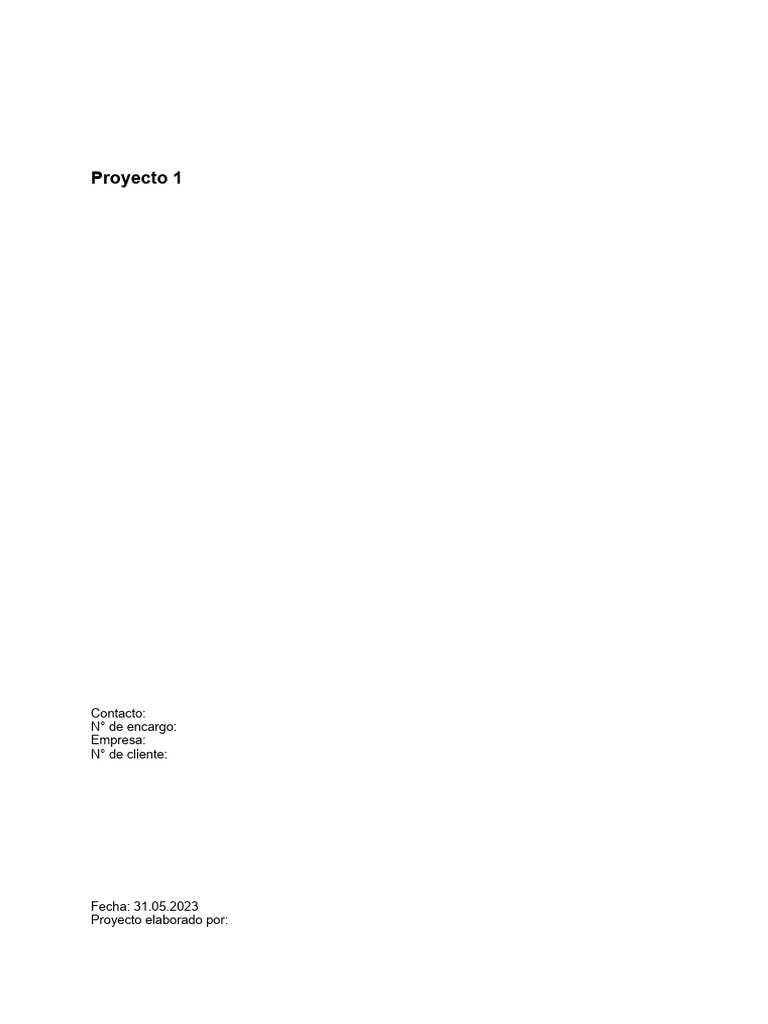

Proyecto 1

Contacto:
N° de encargo:
Empresa:
N° de cliente:

Fecha: 31.05.2023
Proyecto elaborado por:
Proyecto 1
31.05.2023

Proyecto elaborado por

Teléfono
Fax
e-Mail

PHILIPS RS150B LED12S/830 WB D78 PSR / Hoja de datos de luminarias

Emisión de luz 1:

Clasificación luminarias según CIE: 100 Emisión de luz 1:

Código CIE Flux: 91 97 100 100 100
CoreLine Recessed Spot gen2 – for every project, where light really matters
CoreLine Recessed Spot gen2 delivers on the CoreLine promise of
innovative, easy to use and high-quality luminaires. Its modular design
allows “configure to fit” option that better responds to your specific needs.
The range offers a wide range choice on light color (CCT), light output, color
finish, frame types and connectivity options. The compact and lite design of
CoreLine Recessed Spot gen2, always incorporating a push in connector
allowing through-wiring and supporting a wide range of wire diameters/cross-
sectional area, makes installation hassle-free. High quality of light, numerous
connectivity options, long luminaire lifetime and high system efficacy makes
CoreLine Recessed Spot gen2 an ideal accent solution for your indoor spot
lighting applications.

DIALux 4.13 by DIAL GmbH Página 2

Proyecto 1
31.05.2023

Proyecto elaborado por

Teléfono
Fax
e-Mail

Local 1 / Resumen

Altura del local: 2.800 m, Altura de montaje: 2.800 m, Factor Valores en Lux, Escala 1:54
mantenimiento: 0.80

Superficie  [%] Em [lx] Emin [lx] Emax [lx] Emin / Em

Plano útil / 436 148 700 0.340
Suelo 20 357 176 490 0.492
Techo 70 48 36 54 0.736
Paredes (4) 50 102 38 235 /

Plano útil: UGR Longi- Tran al eje de luminaria

Altura: 0.850 m Pared izq 19 19
Trama: 64 x 32 Puntos Pared inferior 19 19
Zona marginal: 0.000 m (CIE, SHR = 0.25.)

Lista de piezas - Luminarias

N° Pieza Designación (Factor de corrección)  (Luminaria) [lm]  (Lámparas) [lm] P [W]

PHILIPS RS150B LED12S/830 WB D78
1 4 1280 1280 12.0
PSR (Tipo 1)* (1.000)
*Especificaciones técnicas modificadas Total: 5120 Total: 5120 48.0

Valor de eficiencia energética: 6.14 W/m² = 1.41 W/m²/100 lx (Base: 7.81 m²)

DIALux 4.13 by DIAL GmbH Página 3

Proyecto 1
31.05.2023

Proyecto elaborado por

Teléfono
Fax
e-Mail

Local 1 / Protocolo de entrada

Altura del plano útil: 0.850 m

Zona marginal: 0.000 m

Factor mantenimiento: 0.80

Altura del local: 2.800 m

Base: 7.81 m²

Superficie Rho [%] desde ( [m] | [m] ) hacia ( [m] | [m] ) Longitud [m]
Suelo 20 / / /
Techo 70 / / /
Pared 1 50 ( 0.000 | 0.000 ) ( 1.860 | 0.000 ) 1.860
Pared 2 50 ( 1.860 | 0.000 ) ( 1.860 | 4.200 ) 4.200
Pared 3 50 ( 1.860 | 4.200 ) ( 0.000 | 4.200 ) 1.860
Pared 4 50 ( 0.000 | 4.200 ) ( 0.000 | 0.000 ) 4.200

DIALux 4.13 by DIAL GmbH Página 4

Proyecto 1
31.05.2023

Proyecto elaborado por

Teléfono
Fax
e-Mail

Local 1 / Luminarias (lista de coordenadas)

PHILIPS RS150B LED12S/830 WB D78 PSR (Tipo 1)

1280 lm, 12.0 W, 1 x 1 x Definido por el usuario (Factor de corrección 1.000).

N° Posición [m] Rotación [°]

X Y Z X Y Z
1 0.930 0.530 2.800 0.0 0.0 90.0
2 0.930 1.580 2.800 0.0 0.0 90.0
3 0.930 2.630 2.800 0.0 0.0 90.0
4 0.930 3.680 2.800 0.0 0.0 90.0

DIALux 4.13 by DIAL GmbH Página 5
