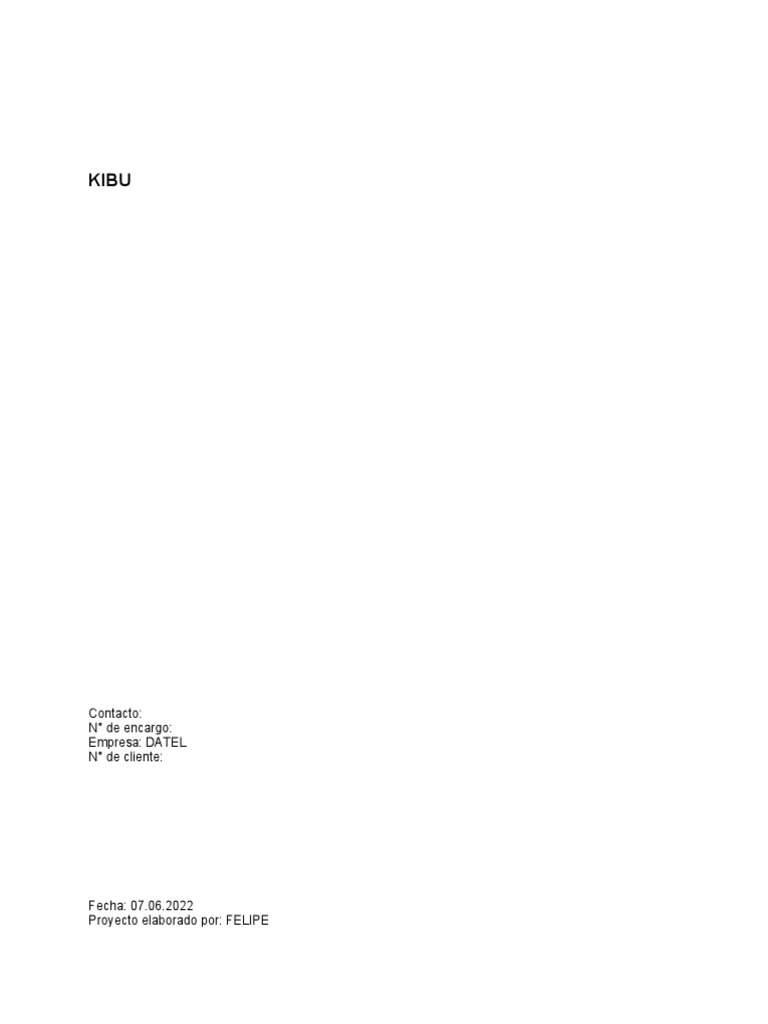

KIBU

Contacto:
N° de encargo:
Empresa: DATEL
N° de cliente:

Fecha: 07.06.2022
Proyecto elaborado por: FELIPE
KIBU
07.06.2022

Proyecto elaborado por FELIPE

Teléfono
Fax
e-Mail

KIBU / Lista de luminarias

18 Pieza PHILIPS BY120P G4 PSU 1 xLED100S/840 WB

N° de artículo:
Flujo luminoso (Luminaria): 10000 lm
Flujo luminoso (Lámparas): 10000 lm
Potencia de las luminarias: 69.0 W
Clasificación luminarias según CIE: 100
Código CIE Flux: 67 92 99 100 100
Lámpara: 1 x LED100S/840 (Factor de corrección
1.000).

DIALux 4.13 by DIAL GmbH Página 2

KIBU
07.06.2022

Proyecto elaborado por FELIPE

Teléfono
Fax
e-Mail

PHILIPS BY120P G4 PSU 1 xLED100S/840 WB / Hoja de datos de luminarias

Emisión de luz 1:

Clasificación luminarias según CIE: 100 Emisión de luz 1:

Código CIE Flux: 67 92 99 100 100
CoreLine Campana G4 Tras el éxito de la generación anterior de CoreLine
Campana, la actualización a una nueva generación mejora aún más el
rendimiento con un nuevo diseño
innovador y proporciona mayor eficacia, una vida útil más larga (para mejorar
aún más el coste total de propiedad) y regulación DALI opcional para ahorrar
todavía más. Diseñada para sustituir a las luminarias HPI 250/400W, CoreLine
Campana G4 proporciona a los usuarios todas las ventajas de la iluminación
LED: calidad de luz excelente, larga vida útil, menores costes de energía y
menor
mantenimiento. Además, proporciona ventajas muy claras al instalador: la
luminaria se puede instalar en la red existente. La conexión eléctrica es
sencilla: no es necesario abrir la luminaria para su instalación o mantenimiento.
Y como es más pequeña y ligera que las luminarias convencionales, es muy
sencilla de manejar.

DIALux 4.13 by DIAL GmbH Página 3

KIBU
07.06.2022

Proyecto elaborado por FELIPE

Teléfono
Fax
e-Mail

Local 1 / Resumen

Altura del local: 4.000 m, Altura de montaje: 3.400 m, Factor mantenimiento: Valores en Lux, Escala 1:164
0.80

Superficie r [%] Em [lx] Emin [lx] Emax [lx] Emin / Em

Plano útil / 658 42 1309 0.063
Suelo 90 484 24 1207 0.050
Techo 27 347 76 529 0.220
Paredes (24) 66 291 29 1012 /

Plano útil:
Altura: 0.850 m
Trama: 128 x 128 Puntos
Zona marginal: 0.000 m

Lista de piezas - Luminarias

N° Pieza Designación (Factor de corrección) F (Luminaria) [lm] F (Lámparas) [lm] P [W]

PHILIPS BY120P G4 PSU 1 xLED100S/840 WB
1 18 10000 10000 69.0
(1.000)
Total: 180000 Total: 180000 1242.0

Valor de eficiencia energética: 6.31 W/m² = 0.96 W/m²/100 lx (Base: 196.75 m²)

DIALux 4.13 by DIAL GmbH Página 4

KIBU
07.06.2022

Proyecto elaborado por FELIPE

Teléfono
Fax
e-Mail

Local 1 / Lista de luminarias

18 Pieza PHILIPS BY120P G4 PSU 1 xLED100S/840 WB

N° de artículo:
Flujo luminoso (Luminaria): 10000 lm
Flujo luminoso (Lámparas): 10000 lm
Potencia de las luminarias: 69.0 W
Clasificación luminarias según CIE: 100
Código CIE Flux: 67 92 99 100 100
Lámpara: 1 x LED100S/840 (Factor de corrección
1.000).

DIALux 4.13 by DIAL GmbH Página 5

KIBU
07.06.2022

Proyecto elaborado por FELIPE

Teléfono
Fax
e-Mail

Local 1 / Luminarias (ubicación)

Escala 1 : 164

Lista de piezas - Luminarias

N° Pieza Designación
1 18 PHILIPS BY120P G4 PSU 1 xLED100S/840 WB

DIALux 4.13 by DIAL GmbH Página 6

KIBU
07.06.2022

Proyecto elaborado por FELIPE

Teléfono
Fax
e-Mail

Local 1 / Resultados luminotécnicos

Flujo luminoso total: 180000 lm

Potencia total: 1242.0 W
Factor mantenimiento: 0.80
Zona marginal: 0.000 m

Superficie Intensidades lumínicas medias [lx] Grado de reflexión [%] Densidad lumínica media [cd/m²]
directo indirecto total
Plano útil 537 122 658 / /
Suelo 362 123 484 90 139
Techo 0.04 347 347 27 30
Pared 1 0.29 39 40 90 11
Pared 2 5.98 69 75 90 21
Pared 3 112 239 352 20 22
Pared 4 20 93 113 90 32
Pared 5 0.00 55 55 90 16
Pared 6 37 157 194 90 56
Pared 7 16 140 156 90 45
Pared 8 32 156 188 90 54
Pared 9 95 162 257 90 74
Pared 10 84 226 311 90 89
Pared 11 193 262 455 90 130
Pared 12 52 224 276 90 79
Pared 13 166 221 387 90 111
Pared 14 60 295 355 90 102
Pared 15 346 303 649 90 186
Pared 16 54 411 465 90 133
Pared 17 134 254 388 90 111
Pared 18 27 220 246 90 71
Pared 19 5.76 142 148 90 42
Pared 20 18 176 194 90 55
Pared 21 4.52 169 173 90 50
Pared 22 20 161 181 90 52
Pared 23 1.20 63 64 90 18
Pared 24 12 104 116 90 33

Simetrías en el plano útil

Emin / Em: 0.063 (1:16)
Emin / Emax: 0.032 (1:32)

Valor de eficiencia energética: 6.31 W/m² = 0.96 W/m²/100 lx (Base: 196.75 m²)

DIALux 4.13 by DIAL GmbH Página 7

KIBU
07.06.2022

Proyecto elaborado por FELIPE

Teléfono
Fax
e-Mail

Local 1 / Plano útil / Isolíneas (E)

Valores en Lux, Escala 1 : 164

Situación de la superficie en el local:
Punto marcado:
(6.178 m, 4.355 m, 0.850 m)

Trama: 128 x 128 Puntos

Em [lx] Emin [lx] Emax [lx] Emin / Em Emin / Emax

658 42 1309 0.063 0.032

DIALux 4.13 by DIAL GmbH Página 8

KIBU
07.06.2022

Proyecto elaborado por FELIPE

Teléfono
Fax
e-Mail

Local 1 / Plano útil / Gama de grises (E)

Escala 1 : 164
Situación de la superficie en el local:
Punto marcado:
(6.178 m, 4.355 m, 0.850 m)

Trama: 128 x 128 Puntos

Em [lx] Emin [lx] Emax [lx] Emin / Em Emin / Emax

658 42 1309 0.063 0.032

DIALux 4.13 by DIAL GmbH Página 9

KIBU
07.06.2022

Proyecto elaborado por FELIPE

Teléfono
Fax
e-Mail

Local 1 / Plano útil / Gráfico de valores (E)

Valores en Lux, Escala 1 : 164

No pudieron representarse todos los valores calculados.

Situación de la superficie en el local:

Punto marcado:
(6.178 m, 4.355 m, 0.850 m)

Trama: 128 x 128 Puntos

Em [lx] Emin [lx] Emax [lx] Emin / Em Emin / Emax

658 42 1309 0.063 0.032

DIALux 4.13 by DIAL GmbH Página 10

KIBU
07.06.2022

Proyecto elaborado por FELIPE

Teléfono
Fax
e-Mail

Local 1 / Suelo / Isolíneas (E)

Valores en Lux, Escala 1 : 164

Situación de la superficie en el local:
Punto marcado:
(6.178 m, 4.355 m, 0.000 m)

Trama: 128 x 128 Puntos

Em [lx] Emin [lx] Emax [lx] Emin / Em Emin / Emax

484 24 1207 0.050 0.020

DIALux 4.13 by DIAL GmbH Página 11
