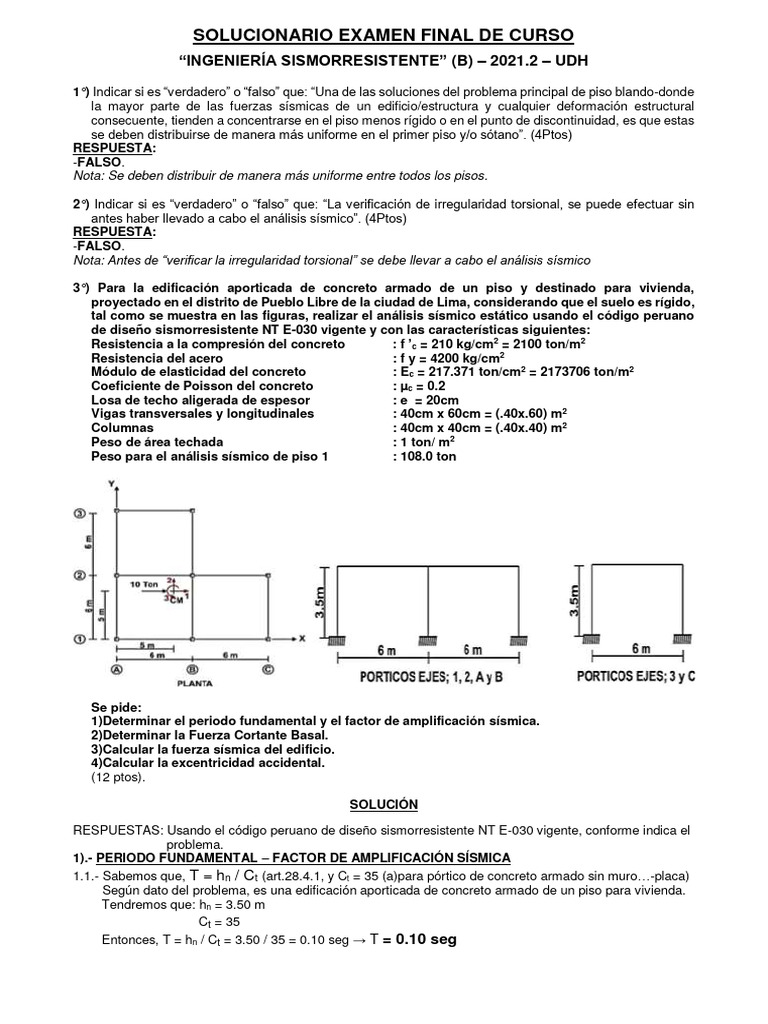

SOLUCIONARIO EXAMEN FINAL DE CURSO

“INGENIERÍA SISMORRESISTENTE” (B) – 2021.2 – UDH

1°) Indicar si es “verdadero” o “falso” que: “Una de las soluciones del problema principal de piso blando-donde
la mayor parte de las fuerzas sísmicas de un edificio/estructura y cualquier deformación estructural
consecuente, tienden a concentrarse en el piso menos rígido o en el punto de discontinuidad, es que estas
se deben distribuirse de manera más uniforme en el primer piso y/o sótano”. (4Ptos)
RESPUESTA:
-FALSO.
Nota: Se deben distribuir de manera más uniforme entre todos los pisos.

2°) Indicar si es “verdadero” o “falso” que: “La verificación de irregularidad torsional, se puede efectuar sin
antes haber llevado a cabo el análisis sísmico”. (4Ptos)
RESPUESTA:
-FALSO.
Nota: Antes de “verificar la irregularidad torsional” se debe llevar a cabo el análisis sísmico

3°) Para la edificación aporticada de concreto armado de un piso y destinado para vivienda,
proyectado en el distrito de Pueblo Libre de la ciudad de Lima, considerando que el suelo es rígido,
tal como se muestra en las figuras, realizar el análisis sísmico estático usando el código peruano
de diseño sismorresistente NT E-030 vigente y con las características siguientes:
Resistencia a la compresión del concreto : f ’c = 210 kg/cm2 = 2100 ton/m2
Resistencia del acero : f y = 4200 kg/cm2
Módulo de elasticidad del concreto : Ec = 217.371 ton/cm2 = 2173706 ton/m2
Coeficiente de Poisson del concreto : µc = 0.2
Losa de techo aligerada de espesor : e = 20cm
Vigas transversales y longitudinales : 40cm x 60cm = (.40x.60) m2
Columnas : 40cm x 40cm = (.40x.40) m2
Peso de área techada : 1 ton/ m2
Peso para el análisis sísmico de piso 1 : 108.0 ton

Se pide:
1)Determinar el periodo fundamental y el factor de amplificación sísmica.
2)Determinar la Fuerza Cortante Basal.
3)Calcular la fuerza sísmica del edificio.
4)Calcular la excentricidad accidental.
(12 ptos).

SOLUCIÓN

RESPUESTAS: Usando el código peruano de diseño sismorresistente NT E-030 vigente, conforme indica el
problema.
1).- PERIODO FUNDAMENTAL – FACTOR DE AMPLIFICACIÓN SÍSMICA
1.1.- Sabemos que, T = hn / Ct (art.28.4.1, y Ct = 35 (a)para pórtico de concreto armado sin muro…-placa)
Según dato del problema, es una edificación aporticada de concreto armado de un piso para vivienda.
Tendremos que: hn = 3.50 m
Ct = 35
Entonces, T = hn / Ct = 3.50 / 35 = 0.10 seg → T = 0.10 seg
1.2.- Sabemos por el art.14: Si T < TP → C = 2.5
Según datos del problema:
La zona sísmica está ubicada en el distrito de Pueblo Libre en la ciudad de Lima y conforme al art. 10.1
y 10.2 le corresponde la Zona 4 y un Factor de Zona = 0.45
Además, el suelo es rígido, entonces el Tipo de Perfil del Suelo es S1 (art. 12.1.4.b)
Y los Parámetros de Sitio: S, TP, TL …conforme al art. 13 y tabla N° 3 y N° 4 son:
- Factor de Suelo S en Zona 4 para S1: S = 1
- TP = 0.4
- TL = 2.5
Entonces, como T = 0.10 seg < TP = 0.4 seg → C = 2.5

2).- FUERZA CORTANTE BASAL

2.1.- Sabemos por el art. 28.2.1 y 28.2.2: V = (Z.U.S.C / R). P
2.2.- Según datos, la edificación está destinado para vivienda: es un edificio común y de Categoría C, siendo
su Factor de Uso: U = 1
También se conoce que, el Peso para el análisis sísmico de piso 1 es: P = 108 ton
(verificamos: P = (1ton/m 2 x 6mx6m) x3 = 108 ton.)
2.3.- Conforme al art. 22: R = R0. Ia. Ip
Como de los datos del problema, se conoce que la edificación es de sistema aporticado irregular ya que
presenta irregular en planta por las esquinas y, sabemos por art. 18.2 Tabla N° 7, art. 19.2, art. 20.2 en
Tabla N° 9, tendremos que:
R0 = 8
Ia = 1
Ip = 0.90 (esquinas entrantes: si a≥20%A, b≥20%B)
R = 8x1x0.90 = 7.20 → R = 7.20
2.4.- Entonces en 2.1: V = (0.45x1x1x2,5 / 7.20)108 ton = (0.15625)108 = 15.625%P = 16.875 ton
→ V = 16.875 ton

3).- FUERZA SÍSMICA

3.1.- Sabemos por el art. 28.3.1 y art. 28.3.2.a: Fi = αi V

Sabemos que: n=1 (número de pisos o nivel)

Pi = P1 = 108 ton
hi = h1 = 3.50 m
V = 16.875 ton
Como T = 0.10 seg ≤ 0-5 seg → k = 1
Entonces: α1 = 108(3.50)1 / 108(3.50)1 = 1 → F1 = 1x16.875 ton → F1 =16.875 ton

4).- EXCENTRICIDAD ACCIDENTAL

4.1.- Sabemos por el art. 28.5.a-2do párrafo:
ex = + 0.05 Dx = + 0.05 (12) = + 0.60 m → ex = + 0.60 m
ey = + 0.05 Dy = + 0.05 (12) = + 0.60 m → ey = + 0.60 m
