WA (Lima Centro)

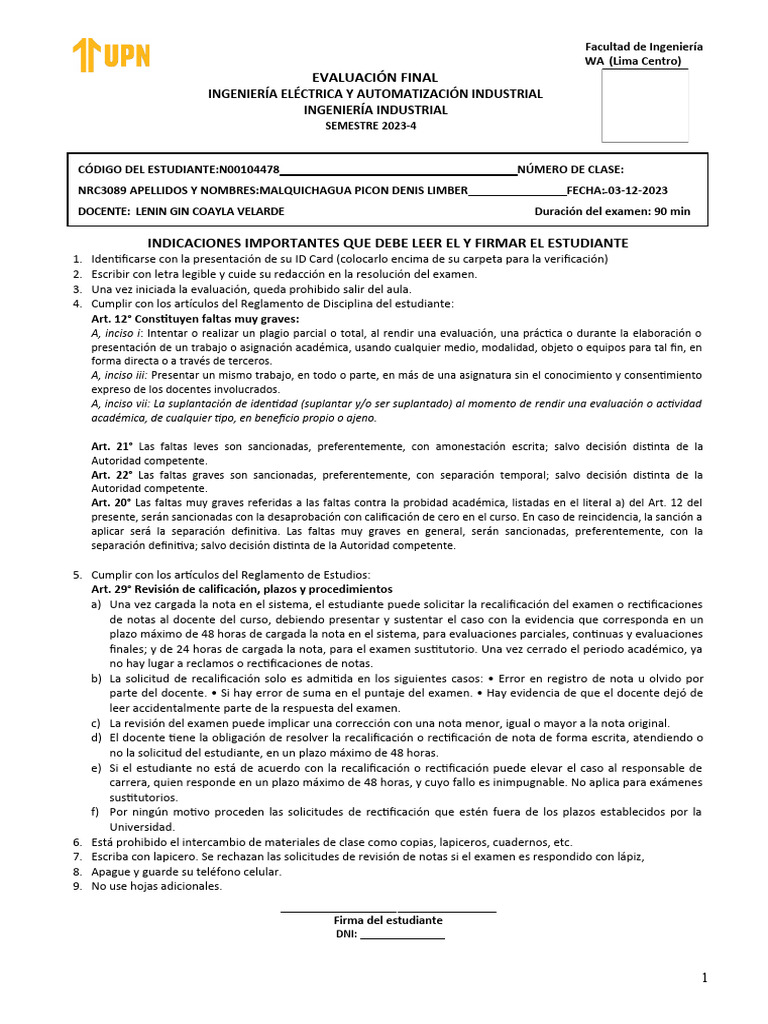

EVALUACIÓN FINAL
INGENIERÍA ELÉCTRICA Y AUTOMATIZACIÓN INDUSTRIAL
INGENIERÍA INDUSTRIAL
SEMESTRE 2023-4
Art. 21° Las faltas leves son sancionadas, preferentemente, con amonestación escrita; salvo decisión distinta de la
Autoridad competente.
Art. 22° Las faltas graves son sancionadas, preferentemente, con separación temporal; salvo decisión distinta de la
Autoridad competente.
Art. 20° Las faltas muy graves referidas a las faltas contra la probidad académica, listadas en el literal a) del Art. 12 del
presente, serán sancionadas con la desaprobación con calificación de cero en el curso. En caso de reincidencia, la sanción a
aplicar será la separación definitiva. Las faltas muy graves en general, serán sancionadas, preferentemente, con la
separación definitiva; salvo decisión distinta de la Autoridad competente.
1
Facultad de Ingeniería
WA (Lima Centro)
ES CONFORME
NO ES CONFORME
2
Facultad de Ingeniería
WA (Lima Centro)
EVALUACIÓN FINAL
INGENIERÍA ELÉCTRICA Y AUTOMATIZACIÓN INDUSTRIAL
INGENIERÍA INDUSTRIAL
SEMESTRE 2023-4
1. En la siguiente figura adjunta muestra una puerta levadiza de un estacionamiento, la misma que se
pretende que funcione de forma automática para el ingreso y la salida de un vehículo. Se dispone de finales
de carrera, un sensor óptico de barrera, un motor trifásico asíncrono, pulsadores y contactores. La puerta
levadiza debe empezar a subir cuando se presione el pulsador START, luego quedarse abierta durante 15
segundos para luego bajar y cerrarse completamente. Durante el cierre de la puerta levadiza, si alguien
intenta ingresar y es detectado por el sensor óptico, la puerta debe detener la bajada, subir automáticamente
y quedarse completamente abierta hasta que el sensor óptico ya no detecte algún objeto o persona, para
luego repetir nuevamente la secuencia de cierre. Durante la apertura y cierre de la puerta se debe encender
una lámpara y cuando el sensor óptico detecte algún objeto o persona debe activarse una alarma (mientras
el sensor lo detecte). La puerta levadiza solo debe permitir la apertura de la misma 5 veces al dia (cada dia
el sistema es reseteado por un vigilante mediante un pulsador N.A.) Graficar el diagrama de fuerza y
mando (toda la actividad será desarrollada mediante PLC): (05 puntos)
3
Facultad de Ingeniería
WA (Lima Centro)
2. En La figura muestra el diagrama de fuerza de un motor trifásico con los pulsadores de arranque y parada. Se
desea cambiar el diagrama de fuerza por un circuito de arranque automático estrella- triangulo accionado por
los contactores que sean necesario (adicionar contactores), el motor debe funcionar cuando se haya presionado
el pulsador de arranque (S1Q) y debe detenerse, automáticamente, luego de 30 segundos de funcionamiento
(después de la conexión triangulo) o cuando se presione el pulsador de parada (S2Q) o por el guardamotor F2F
(reemplaza al relé térmico). Adicionalmente se debe bloquear el motor luego del quinto arranque. Graficar el
nuevo diagrama de fuerza y mando. (toda la actividad será desarrollada mediante PLC): (05
puntos)
3. Se desea automatizar una remachadora, de modo que la prensa ejerza presión sobre el remache 5 veces. Un
detector inductivo indica la presencia de las piezas y dos limites de carrera gobiernan la posición del cilindro. El
remachado debe realizarse, siempre y cuando estén presentes las piezas y el interruptor principal S0 se cierre.
Graficar el diagrama de fuerza y mando. (toda la actividad será desarrollada mediante PLC)
(05 puntos)
4
Facultad de Ingeniería
WA (Lima Centro)
4. En el siguiente grafico muestra un módulo del kit del Meclab, mediante el cual se va a realizar las
siguientes actividades (toda la actividad será desarrollada mediante PLC): (05 puntos)
1. El proceso debe iniciar con un pulsador de arranque (START) y debe detenerse en cualquier mediante
un pulsador de parada (STOP).
2. Al presionar el pulsador de arranque (START) se debe activar una alarma intermitente (encendido-
apagado) durante 10 segundos para que tanto el operador como personal que se encuentran alrededor
del proceso puedan tomar las precauciones necesarias.
3. Luego de los 10 segundos el operador puede iniciar el movimiento de la faja transportadora
colocando cualquier objeto sobre la misma (ingreso por la ubicación del Sensor Óptico).
4. El operador debe tener la opción de que la faja cambie la dirección del movimiento para que el pueda
realizar una segunda revisión del objeto.
5. El proceso debe descartar los objetos metálicos.
6. Se deben contabilizar la cantidad total de objetos que ingresaron al proceso y los que fueron
descartados.
7. La faja transportadora se detiene luego de que se hayan contabilizado 20 objetos o se hayan descartado 5
objetos metálicos (asegurar que termine el proceso luego de la detección del ultimo objeto metálico). La
faja transportadora debe estar en condiciones de iniciar nuevamente el proceso cuando el operador coloque
un objeto en la entrada.
8. El proceso debe enviar una alarma (lámpara color Ambar) cuando se hayan contabilizado 18 objetos o
4 objetos metálicos.
9. El tablero de control debe contar con 2 pilotos (lámparas de color rojo y verde), una se activa cuando
la faja transportadora está detenida y la otra cuando está en movimiento.
10. La faja transportadora se debe detener después de 20 segundos cuando no se realice ninguna acción
sobre la misma.
5
Facultad de Ingeniería
WA (Lima Centro)
6
Facultad de Ingeniería
WA (Lima Centro)
7
Facultad de Ingeniería
WA (Lima Centro)
8
Facultad de Ingeniería
WA (Lima Centro)
RUBRICA DE EVALUACION
INGENIERIA ELECTRICA Y AUTOMATIZACION INDUSTRIAL
INGENIERIA INDUSTRIAL
