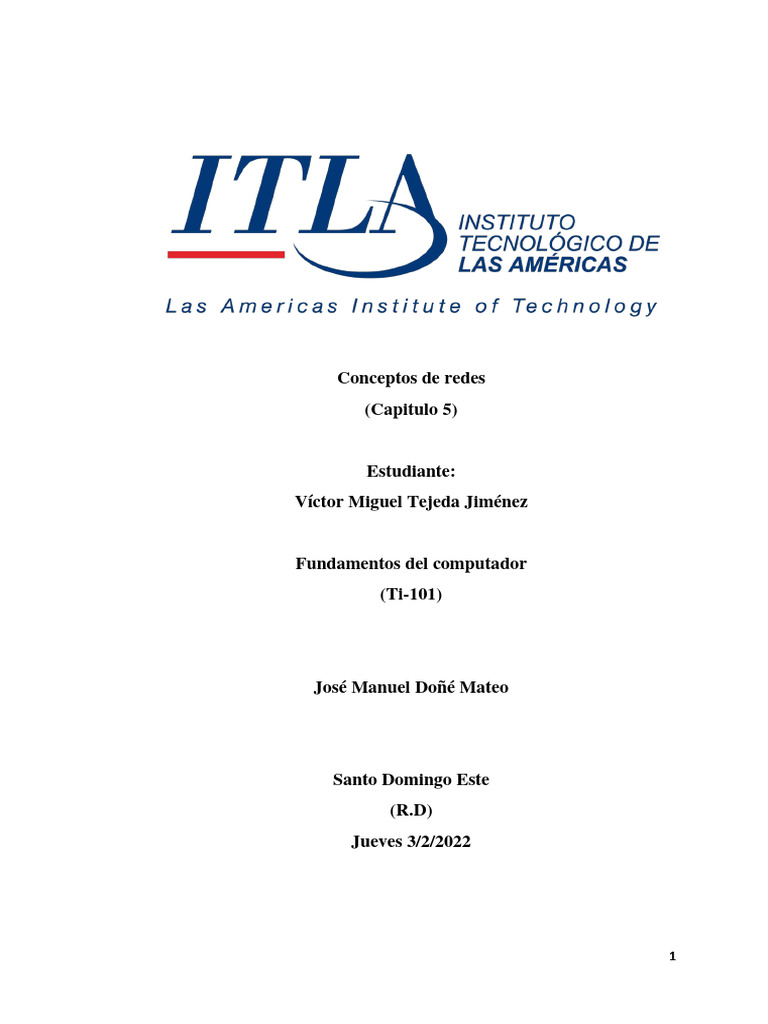

Conceptos de redes

(Capitulo 5)

Estudiante:
Víctor Miguel Tejeda Jiménez

Fundamentos del computador

(Ti-101)

José Manuel Doñé Mateo

Santo Domingo Este

(R.D)
Jueves 3/2/2022

1
 Índice
Introducción ……………………………………………………. Pag 4
Conceptos de redes ……………………………………………. Pag 5
Componentes de red ……………………………………………. Pag 5
• Tarjeta de interfaz de red
• Servidores ……………………………………………. Pag 6
• Clientes
• Compañeros
• Medio de transmisión
• Conexión de dispositivos …………………………….. Pag 7
• Sistema operativo de red
Tipos de redes ……………………………………………. Pag 8
• Personal área network (PAN)
• Local área network (LAN)
• Metropolitan área network (MAN) …………….. Pag 9
• Wide área network (WAN)
• Global área network (GAN)
• Virtual private network (VPN)
Tipos de conexiones de redes ……………………………. Pag 10
• Red telefónica conmutada (RTC)
• Red digital RDSI
• Red digital ADSL ……………………………………. Pag 11
• Conexión por cable
• Conexión vía satélite
• Redes inalámbricas ……………………………………. Pag 12
Números de puertos de la aplicación ……………………. Pag 12
• Principales puertos TCP
Protocolos de la capa de transporte ……………………. Pag 13
• Protocolo TCP …………………………………… Pag 14
• Protocolo SCTP
• Protocolo UDP
• Número del canal
• Potencia de transmisión
• Velocidad de transmisión ……………………………. Pag 15
• SSID (service set IDentifier)

2
Servicios de redes ……………………………………………. Pag 15
• DHCP (Dynamic Host Configuration Protocol)
• RDP (Remote Desktop Connection) …………………… Pag 16
• DNS (Domain Name System)
Dispositivos de red …………………………………………………… Pag 16
• Repetidores
• Hubs …………………………………………………………… Pag 17
• Bridge
• Switch o conmutador
• Router
• Gateway
Dispositivos de seguridad ……………………………………………. Pag 18
• Solución multifunción
• Monitoreo
• Gestión de Bot
• Inteligencia artificial …………………………………….. Pag 19
Cable de red …………………………………………………………….. Pag 19
Herramientas de redes …………………………………………...... Pag 20
• All My LAN
• Data usage
• Network inspector
• Network port scanner
• Termius
Cables y conectores de cobre …………………………………….. Pag 21
• Características generales
• Gamas principales
Cables y conectores de fibra …………………………………….. Pag 22
• Conector FC
• Conector ST
• Conector LC
• Conector SC …………………………………………………….. Pag 23
• Tipos de pulido
Conclusión ……………………………………………………………. Pag 24
Bibliografía ……………………………………………………………. Pag 25

3
 Introducción

Con la llegada de internet, hace unos años atrás y una nueva

generación hacia adelante en las diferentes civilizaciones, sobre todo
quien abrió una gran etapa de la comunicación entre usuarios en
líneas no necesariamente deben estar dentro de la misma habitación,
por ejemplo.

Los programas de la red serán aquello que establecen la

comunicación a través de los ordenadores, los móviles, las estaciones
de radio, los periféricos, entre otros. Le informare acerca todo lo
relacionado con este tema importando dando así las diferentes
creaciones durante los años acerca de las redes.

4
 Conceptos de Redes

Una red de computadoras, también llamada red de ordenadores o red

informática, es un conjunto de equipos conectados por medio de cables, señales,
ondas o cualquier otro método de transporte de datos, que comparten
información (archivos), recursos (CD‐ROM, impresoras, etc.) y servicios (acceso
a internet, e‐mail, chat, juegos), etc. • Una red de comunicaciones es un conjunto
de medios técnicos que permiten la comunicación a distancia entre equipos
autónomos.

Componentes de red
Los componentes de una red informática son dispositivos informáticos
interconectados que se utilizan para compartir información y comunicarse
electrónicamente entre una amplia variedad de usuarios.
Los dispositivos pueden estar conectados con un cable o pueden usar un método
inalámbrico para transmitir la información. Cada configuración requiere
algunos componentes de hardware y software para instalar las redes.
Para ejecutar la red de manera sistemática, existen ciertos componentes con
diferentes características y capacidades.
Este artículo da una idea de todos los tipos de componentes necesarios para
configurar una red informática.
Algunos de los componentes del cableado de red más utilizados son:
Tarjeta de interfaz de red
Una tarjeta de interfaz de red es un componente de hardware que se debe instalar
en todos los dispositivos, ya que permite que los dispositivos puedan conectarse a
la red.
5
 • Tiene la forma de una placa de circuito con una dirección MAC única
instalada en el computador.
• Realiza la función de enviar y recibir datos y controlar el flujo de datos a
través de la red.
• Es capaz de transferir datos a una velocidad de 10,100 a 1000 Mb / s.
• También se denomina LAN o adaptador de red.
Servidores
Los servidores son computadores supremos con configuraciones de alto nivel
responsables de almacenar archivos, programas, recursos y el sistema operativo
de red compartidos.
• También se denomina computador host porque brindan acceso a los
recursos de la red a todos los usuarios conectados.
• Algunos ejemplos son servidores de archivos, servidores de bases de datos,
servidores web.

Clientes
Los clientes son dispositivos informáticos que se conectan y utilizan la red y los
recursos de red compartidos.
• Básicamente son los usuarios de la red.
• Muchas organizaciones corporativas tienen equipos cliente para sus
empleados asociados con un servidor corporativo.

Compañeros
Los pares se refieren a los mismos dispositivos en la red informática que
comparten derechos y funciones similares a otros.
Dos PC pueden ser iguales, pero una PC y un servidor no lo son porque no
comparten operaciones similares.

Medios de transmisión
Estos pueden definirse como el enlace utilizado para transmitir información entre
dispositivos dentro de la red informática. Los medios de transmisión pueden ser
de dos tipos: medio guiado, que utiliza cables y alambres para compartir datos,
por ejemplo, cable coaxial, líneas eléctricas o fibra óptica.
En segundo lugar, un medio no guiado (también conocido como medio
inalámbrico) utiliza ondas electromagnéticas para transmitir los datos, como la
transmisión de radio, la transmisión de infrarrojos o la transmisión de luz.

6
Conexión de dispositivos
Los dispositivos de conexión actúan como middleware entre las redes y los
computadores, algunos de los dispositivos de conexión de uso común son:
• Concentradores: un concentrador es una conexión central de todos los
dispositivos en un sistema de red.
También conecta todos los dispositivos informáticos.

• Actúa como un punto de distribución, ya que procesa las solicitudes de el

computador cliente y proporciona la información requerida desde el
dispositivo de destino a el computador cliente.
• Los concentradores de hoy en día se están volviendo obsoletos porque hay
mejores tecnologías disponibles en forma de conmutadores y enrutadores.
• Interruptores: actúa como un controlador que conecta varios dispositivos
como computadoras, impresoras y otros dispositivos de hardware.
También permite el libre flujo de información, el intercambio de recursos
y la reducción de costos.
• Enrutadores: los enrutadores se utilizan para conectar varios dispositivos
con una conexión a Internet. Es un método económico ya que permite
compartir información y conectar varios dispositivos a través de una
conexión a Internet.

Sistema operativo de red

Los sistemas operativos de red son sistemas operativos de computadoras que
facilitan la conexión y comunicación de todos los dispositivos informáticos
conectados a través de una red.
Permite compartir archivos, mantener y crear una base de datos,
proporcionando acceso a hardware como impresoras, trazadores o máquinas de
fax.
El beneficio de un sistema operativo de red es que facilita la estabilidad, una
mejor seguridad y la capacidad de administrar datos, usuarios, grupos y otras
funcionalidades de la red. Algunos sistemas operativos de red comunes son
Windows. Linux, Unix, etc.

Otros componentes de la red:

ARP

7
ARP o Protocolo de resolución de direcciones es un protocolo de comunicación
que se utiliza para averiguar la dirección física (dirección MAC) asociada con
una red determinada. Se utiliza durante la transmisión de datos porque la
dirección IP del dispositivo por sí sola no es suficiente; Se requiere la dirección
física de la máquina, que se descubre mediante ARP.
RARP
Los dispositivos cliente utilizan RARP o Protocolo de resolución de dirección
inversa para obtener su dirección de Protocolo de Internet a través de una red
informática.

Tipos de Redes

La conexión física en la que se basan estos tipos de redes puede presentarse por
medio de cables o llevarse a cabo con tecnología inalámbrica. A menudo, las redes
físicas conforman la base para varias redes de comunicación lógicas, las llamadas
Virtual Private Networks (VPN). Para la transmisión de datos, estas emplean un
medio de transmisión físico común como puede ser la fibra óptica y se vinculan
de forma lógica a diferentes tipos de redes virtuales por medio de un software de
tunelización.
Cada uno de los diferentes tipos de redes está diseñado para ámbitos de aplicación
particulares, se basan en técnicas y estándares propios y plantean ventajas y
restricciones variadas.

Personal Area Network (PAN)

Para llevar a cabo un intercambio de datos, los terminales modernos como
smartphones, tablets, ordenadores portátiles o equipos de escritorio permiten
asociarse ad hoc a una red. Esto puede realizarse por cable y adoptar la forma de
una Personal Area Network (PAN) o red de área personal, aunque las técnicas de
transmisión más habituales son la memoria USB o el conector FireWire. La
variante inalámbrica Wireless Personal Area Network (WPAN) se basa en
técnicas como Bluetooth, Wireless USB, Insteon, IrDA, ZigBee o Z-Wave.
Local Area Network (LAN)
Si una red está formada por más de un ordenador, esta recibe el nombre de Local
Area Network (LAN). Una red local de tales características puede incluir a dos
ordenadores en una vivienda privada o a varios miles de dispositivos en una

8
empresa. Asimismo, las redes en instituciones públicas como administraciones,
colegios o universidades también son redes LAN.
Metropolitan Area Network (MAN)
La Metropolitan Area Network (MAN) o red de área metropolitana es una red
de telecomunicaciones de banda ancha que comunica varias redes LAN en una
zona geográficamente cercana. Por lo general, se trata de cada una de las sedes
de una empresa que se agrupan en una MAN por medio de líneas arrendadas.
Para ello, entran en acción routers de alto rendimiento basados en fibra de vidrio,
los cuales permiten un rendimiento mayor al de Internet y la velocidad de
transmisión entre dos puntos de unión distantes es comparable a la comunicación
que tiene lugar en una red LAN.
Wide Area Network (WAN)
Mientras que las redes Metropolitan Area Networks comunican puntos que se
encuentran cerca unos de los otros en regiones rurales o en zonas de
aglomeraciones urbanas, las Wide Area Networks (WAN) o redes de área amplia
se extienden por zonas geográficas como países o continentes. El número de redes
locales o terminales individuales que forman parte de una WAN es, en principio,
ilimitado.
Global Area Network (GAN)
Una red global como Internet recibe el nombre de Global Area Network (GAN),
sin embargo, no es la única red de ordenadores de esta índole. Las empresas que
también son activas a nivel internacional mantienen redes aisladas que
comprenden varias redes WAN y que logran, así, la comunicación entre los
ordenadores de las empresas a nivel mundial. Las redes GAN utilizan la
infraestructura de fibra de vidrio de las redes de área amplia (Wide Area
Networks) y las agrupan mediante cables submarinos internacionales o
transmisión por satélite.
Virtual Private Network (VPN)
Una red privada virtual (VPN) es una red de comunicación virtual que utiliza la
infraestructura de una red física para asociar sistemas informáticos de manera
lógica. En este sentido, se puede tratar de todos los tipos de redes expuestos
anteriormente. Lo más común es utilizar Internet como medio de transporte, ya
que este permite establecer la conexión entre todos los ordenadores a nivel
mundial y, al contrario de lo que ocurre con las redes MAN o WAN privadas, está
disponible de forma gratuita. La transferencia de datos tiene lugar dentro de un
túnel virtual erigido entre un cliente VPN y un servidor VPN.

9
 Tipos de conexiones de redes

Red Telefónica Conmutada (RTC)

Aunque hoy es una red que está totalmente obsoleta, hasta hace pocos años
aprovechar la instalación telefónica básica (o Red Telefónica Básica, RTB) era el
sistema más extendido para conectar un equipo doméstico o de oficina a Internet.
Como la conexión RTB transmitía las señales de forma analógica, era necesario
un sistema para demodular las señales recibidas por el ordenador y estas tareas
corrían a cargo de un módem que actuaba como dispositivo de enlace entre el
ordenador y la red.
Ventajas:
• No requería la instalación de ninguna infraestructura adicional.
Desventajas:
• El ancho de banda estaba limitado a 56 Kbps en un único canal. Por
ejemplo, un archivo de 1 MB tardaba dos minutos y medio en descargarse.
• Conexión intermitente; es decir, se establecía la conexión cuando era
preciso.
• La conexión RTB no soportaba la transmisión simultánea de voz y datos.

Red digital RDSI

Otra de las redes extendidas hasta hace unos años y que incluso desplazó al
sistema de conexión RTB pero que actualmente se encuentra totalmente en
desuso, fue la red digital RDSI. Se trataba de una línea telefónica, pero digital (en
vez de analógica). En vez de un módem, este tipo de conexión emplea un
adaptador de red.
Ventajas:
• Posee diversos canales, unos para hablar por teléfono y otros para
transmitir datos.
Desventajas:
• Requiere infraestructura especial.

10
Red digital ADSL
La ADSL (Asymmetric Digital Subscriber Line) conjuga las ventajas de la
conexión RTB y de la RDSI, por lo que se convirtió pronto en el tipo de conexión
a internet favorito de hogares y empresas.
Ventajas:
• Aprovecha el cableado de la RTB para la transmisión de voz y datos, que
puede hacerse de forma conjunta (como con el cable RDSI).
• La velocidad es mayor.
Desventajas:
• El ancho de banda puede verse reducido según la localización del usuario.

Conexión por cable

La conexión por cable utiliza un cable de fibra óptica para la transmisión de datos
entre nodos. La conexión a Internet mediante este sistema puede realizarse
mediante dos vertientes: por un lado, podemos utilizar lo que se conoce como
fibra óptica pura que es la fibra que llega hasta la vivienda; y por otro lado
mediante la Fibra + Coaxial, la que se realiza mediante una troncal de fibra, pero
Internet llega a la vivienda mediante un empalme con cable coaxial. Este segundo
método tiene la desventaja de irse deteriorando con el tiempo, aunque como
ventaja cabe destacar que es más barato que el primero.
Ventajas:
• La señal luminosa puede transportarse libre de los problemas de
interferencias que afectan a las ondas electromagnéticas.
• Utilizando señales luminosas en vez de eléctricas es posible codificar una
cantidad de información mucho mayor.
• Mayor velocidad (capacidad de subida y bajada de datos).
Desventajas:
• Precisa de una infraestructura nueva y costosa, lo que explica que aún hoy
no esté disponible en todos los lugares.
Conexión vía satélite
El acceso a internet vía satélite es una manera para quienes no tienen acceso a
conexiones de banda ancha terrestre como cable o ADSL o donde las líneas
telefónicas no están disponibles. Ésta sería una de sus mayores ventajas. Este tipo
de conexión por satélite sigue siendo utilizada en aquellos casos en los que no hay
más opciones, por ejemplo, en barcos, aviones o en zonas muy aisladas dónde no
llega otro tipo de red o conexión a Internet.

11
Desventajas:
• Hay que tener instalada una antena parabólica digital, un acceso
telefónico a Internet, una tarjeta receptora para PC, un software
específico...
• Las conexiones a Internet vía satélite son de alta latencia, lo que significa
que se requiere un tiempo desde que damos una orden en internet (una
búsqueda, una descarga…) hasta que llega al satélite y regresa.

Redes inalámbricas
Las redes inalámbricas o wireless son las que utiliza Econectia en las conexiones
a Internet que ofrecemos a nuestros clientes. Difieren de todas las vistas
anteriormente en que se utilizan señales luminosas infrarrojas u ondas de radio,
en lugar de cables, para transmitir la información.
Existe un estándar inalámbrico, WiMAX, que en Econectia conocemos muy bien.
Su alcance llega a los 50 Km, con velocidades de transmisión superiores a los 70
Mbps.

Números de puertos de la aplicación

El sistema se comprende mejor considerando que cada paquete de una conexión

TCP/IP tiene una cabecera con los siguientes datos:
• Dirección IP de origen (4 bytes)
• Puerto TCP o UDP de origen (2 bytes)
• Dirección IP de destino (4 bytes)
• Puerto TCP o UDP de destino (2 bytes)
Los puertos pueden ser de dos tipos diferentes, dependiendo del protocolo de la
capa de transporte que se utilice. El protocolo TCP es un protocolo conectivo,
fiable y orientado a conexión, se encarga de que lleguen todos los segmentos
correctamente, y realiza las retransmisiones necesarias en caso de que ocurra
algún tipo de problema, además, también garantiza el orden, por lo que las capas
superiores no tienen que encargarse de ello. UDP es un protocolo no orientado a
conexión, no es fiable, no garantiza que lleguen los paquetes ni tampoco su orden,
para ello las capas superiores (capa de aplicación) garantizarán esto.
Principales puertos TCP
Si vas a montar en tu casa, oficina o empresa algún tipo de servidor, como un
servidor FTP, SSH o OpenVPN, entonces deberás abrir uno o varios puertos para

12
poder hacer uso de estos servicios y acceder desde Internet. Actualmente todos
los routers hacen NAT con la IP pública, por tanto, es completamente necesario
abrir puertos en la NAT, o mejor dicho, realizar el reenvío de puertos (port
forwarding) para que sean accesibles desde Internet. A continuación, podrás ver
un completo listado de los principales puertos TCP que usan muchos protocolos
de la capa de aplicación y también aplicaciones:
• Puerto 21: El puerto 21 por norma general se usa para las conexiones a
servidores FTP en su canal de control, siempre que no hayamos cambiado
el puerto de escucha de nuestro servidor FTP o FTPES.
• Puerto 22: Por normal general este puerto se usa para conexiones seguras
SSH y SFTP, siempre que no hayamos cambiado el puerto de escucha de
nuestro servidor SSH.
• Puerto 80: Este puerto es el que se usa para la navegación web de forma
no segura HTTP.
• Puerto 101: Este puerto es usado por el servicio Hostname y sirve para
identificar el nombre de los equipos
• Puerto 443: Este puerto es también para la navegación web, pero en este
caso usa el protocolo HTTPS que es seguro y utiliza el protocolo TLS por
debajo.
• Puerto 8080: es el puerto alternativo al puerto 80 TCP para servidores
web, normalmente se utiliza este puerto en pruebas.
• Puertos 51400: Es el puerto utilizado de manera predeterminada por el
programa Transmission para descargar archivos a través de la red
BitTorrent.
• Puerto 25565: Puerto usado por el famoso videojuego Minecraft.

Protocolos de la capa de transporte

La capa de transporte TCP/IP garantiza que los paquetes lleguen en secuencia y

sin errores, al intercambiar la confirmación de la recepción de los datos y
retransmitir los paquetes perdidos. Este tipo de comunicación se conoce como
transmisión de punto a punto. Los protocolos
de capa de transporte de este nivel son el
Protocolo de control de transmisión (TCP), el
Protocolo de datagramas de usuario (UDP) y el
Protocolo de transmisión para el control de
flujo (SCTP). Los protocolos TCP y SCTP
proporcionan un servicio completo y fiable. UDP proporciona un servicio de
datagrama poco fiable.

13
Protocolo TCP
TCP permite a las aplicaciones comunicarse entre sí como si estuvieran
conectadas físicamente. TCP envía los datos en un formato que se transmite
carácter por carácter, en lugar de transmitirse por paquetes discretos. Esta
transmisión consiste en lo siguiente:

• Punto de partida, que abre la conexión.

• Transmisión completa en orden de bytes.
• Punto de fin, que cierra la conexión.
Protocolo SCTP
SCTP es un protocolo de capa de transporte fiable orientado a la conexión que
ofrece los mismos servicios a las aplicaciones que TCP. Además, SCTP admite
conexiones entre sistema que tienen más de una dirección, o de host múltiple. La
conexión SCTP entre el sistema transmisor y receptor se denomina asociación.
Los datos de la asociación se organizan en bloques. Dado que el protocolo SCTP
admite varios hosts, determinadas aplicaciones, en especial las que se utilizan en
el sector de las telecomunicaciones, necesitan ejecutar SCTP en lugar de TCP.
Protocolo UDP
UDP proporciona un servicio de entrega de datagramas. UDP no verifica las
conexiones entre los hosts transmisores y receptores. Dado que el protocolo UDP
elimina los procesos de establecimiento y verificación de las conexiones, resulta
ideal para las aplicaciones que envían pequeñas cantidades de datos.
Protocolos inalámbricos:
Número de canal
El número de canal identifica el rango de frecuencias de trabajo. Para redes IEEE
802.11b se usan los canales 1, 7 y 13 en Europa para asegurar suficiente
separación de frecuencias y evitar conflictos. Para redes 802.11a no hay riesgo de
que los canales se solapan, sólo hay que asegurarse que los nodos cercanos estén
operando en canales diferentes. Algunos dispositivos definen automáticamente el
canal basado en la frecuencia ociosa escaneando el espectro.
Potencia de transmisión
A mayor potencia de transmisión, el punto de acceso tendrá un mayor rango de
cobertura, sin embargo, debe evitarse usar más potencia de la necesaria pues
aumenta la probabilidad de interferir con otros usuarios. Para muchos países el
máximo límite legal es 100 mW, mientras en otros el límite es de 1 W.

14
Velocidad de transmisión
La tasa de transmisión empleada dependerá del estándar del dispositivo, así para
801.11b el límite superior estará en los 11 Mbps, y para 802.11a y 802.11b en 54
Mbps. En la mayoría de dispositivos, es seleccionable una tasa inferior al límite
del estándar.
SSID (Service Set IDentifier)
El SSID de un dispositivo se difunde por defecto en las tramas beacon para
anunciar su presencia. Esto significa que cualquiera con un adaptador
inalámbrico puede ver su red en términos de su SSID. Muchos dispositivos
ofrecen la posibilidad de desactivar la difusión del SSID para ocultar la red al
público. Este hecho puede mejorar la seguridad de la red inalámbrica.
Protocolo Descripción
802.11 Primer estándar que permite un
ancho de banda de 1 a 2 Mbps.
Trabaja a 2,4 Ghz.
802.11a Llamado también WiFi 5. Tasa de 54
Mbps. Trabaja en torno a 5 Ghz,
frecuencia menos saturada que 2,4.
802.11b Conocido como WiFi. El mas utilizado
actualmente. Las mismas
interferencias que para 802.11 ya que
trabaja a 2,4 Ghz. Tasa de 11 Mbps.

Servicios de redes

DHCP (Dynamic Host Configuration Protocol)

Es el servicio cliente/servidor que podemos habilitar en nuestra red para poder
obtener IP de manera automática y hacer la gestión más dinámica. El DHCP
reduce la administración de la configuración de la red, y también permite excluir
espacios de redes en el scope que se haya configurado, lo que nos ofrece bastante
versatilidad en nuestro esquema de direccionamiento.
Los parámetros que se pueden Antes de poder utilizar DHCP
obtener de un servidor DHCP son: tenemos que:
IP Instalar el servicio DHCP
Mascara de subred Configurar y activar el scope o
direccionamiento a utilizar
Gateway Autorizar al servidor
DNS primarios Configurar las opciones avanzada

15
 DNS secundarios
Otras opciones avanzadas

RDP (Remote Desktop Connection)

Otro de los servicios importantes es el servicio de conexión remota o RDP, que
utiliza el puerto 3389 y permite conectar a los usuarios de las redes externas en la
red interna de manera securizada. Esto se realiza a través de una VPN y la
aplicación nativa de Windows llamada Remote Desktop Connection,
introduciendo la IP del ordenador y las credenciales del dominio, podremos
acceder a la red remota.

DNS (Domain Name System)

El DNS es otro servicio muy importante, que hace la traducción de nombres a
direcciones IP. Sin este servicio sería imposible seguir tantas direcciones de hosts,
porque sería imposible aprendernos todas las IPs que existen. También existe un
comando muy utilizado para este tipo de resolución de nombres o para probar al
hacer troubleshooting de servicios DNS, que se llama nslookup.
Al introducir el mismo en el command prompt o símbolo de sistema, nos pide la
dirección, por ejemplo, Google, y no resuelve cuál es la IP detrás de ese nombre.

Dispositivos de Red

Un dispositivo de interconexión de redes es un término ampliamente utilizado

para cualquier hardware que conecte diferentes recursos de red. Los dispositivos
clave que comprenden una red son conmutadores, enrutadores, brigde (puentes),
repetidores y puertas de enlace.
los diversos dispositivos de interconexión de redes más comunes son:
Repetidores
Se utilizan para extender la longitud de la red. Fueron creados para regenerar y
amplificar señales débiles, extendiendo así la longitud de la red. La función básica
de un repetidor es remodelar y reamplificar la señal de datos a su nivel original.
Las características importantes de estos equipos son las siguientes:
• Conectar diferentes segmentos de red de una LAN
• Reenviar cada paquete que recibe

16
 • Un repetidor es un regenerador, no un amplificador
• Los repetidores operan en la capa física del modelo OSI

Hubs
Un Hub es básicamente un repetidor multipuerto, actúa como concentrador y
conecta múltiples cables provenientes de diferentes conexiones. Los
concentradores no pueden filtrar datos, por lo que los paquetes de datos se envían
a todos los dispositivos conectados, el dominio de colisión de todos los hosts
conectados a través de Hub sigue siendo uno. Los Hubs no tienen inteligencia
para encontrar la mejor ruta para los paquetes, las consecuencias son:
ineficiencia y desperdicio.
Bridge
Un bridge o un puente opera en la capa de enlace de datos. Es un repetidor con
funcionalidad adicional de filtrado al leer las direcciones MAC de origen y
destino. También se usa para interconectar dos LAN que funcionan en el mismo
protocolo. Tiene un puerto de entrada y salida único, lo que lo convierte en un
dispositivo de 2 puertos.
Switch o conmutador
El switch es un puente de múltiples puertos, es un dispositivo de capa de enlace
de datos. El conmutador es muy eficiente, realiza una verificación de errores
antes de reenviar paquetes. En otras palabras, el conmutador divide el dominio
de colisión de los hosts, pero el dominio de difusión sigue siendo el mismo.
Router
Los enrutadores enlazan dos o más redes diferentes, estas pueden constar de
varios tipos de segmentos de red LAN. Un enrutador recibe paquetes y selecciona
la ruta óptima para reenviar el paquete a través de la red.
Los enrutadores crean una tabla de todas las direcciones de los dispositivos,
llamada tabla de enrutamiento. Con ella, el enrutador envía una transmisión
desde la fuente hacia el destino a través de la mejor ruta. Los enrutadores
funcionan en el nivel de red del modelo OSI.
Gateway
Las puertas de enlace son dispositivos de conexión multipropósito para crear
uniones entre redes diferentes. Son capaces de convertir el formato de los
paquetes de un entorno, a otro formato. Funcionan como agentes de mensajería
que toman datos de un sistema, los interpretan y transfieren a otro sistema.

17
 Dispositivos de seguridad

Entre las actividades que ejecutan los dispositivos de seguridad informática, se

encuentran la protección y análisis constante de redes, sistema interno y externo,
datos, softwares, dispositivos móviles, servidores y otros más. Gracias a estos
dispositivos, toda la información contenida en un sistema, se puede encontrar en
completa confidencialidad, incluyendo la seguridad de todas las partes físicas de
un equipo.

Los dispositivos de seguridad, son configurables y pueden brindarnos diferentes

formas para mantener nuestros activos de información libres de peligros: las
cuales son:
Solución multifunción
Los dispositivos de seguridad se caracterizan por
abarcar la mayor cantidad de problemas posibles.
Como todos los sistemas de protección, no puede dar
una protección absoluta a todos los ataques, ya que,
hasta el momento, es una tarea difícil. Sin embargo,
gracias a la protección de estos dispositivos, nuestros
archivos tendrán una defensa en todos los sentidos,
protegiéndolos, aun cuando son transportados por
medio de la red u otros dispositivos. Al usar estos, los costos para proteger la
información se disminuyen, debido a que no haremos uso de diferentes sistemas
de ciberseguridad, que además pueden ocupar más espacio de lo común.
Monitoreo
Se pueden registrar todas las entradas y salidas de información, incluyendo las
que son enviadas por la red. Esta característica es fundamental para cualquier
sistema de ciberseguridad. Por medio del registro de los movimientos y acciones,
se pueden rastrear posibles robos o extracción de información de forma ilegal, así
también, se pueden cuantificar todas las informaciones cargadas al sistema,
identificando el tipo de dispositivo conectado.
Gestión de Bot
Según el análisis realizado por profesionales en la ciberseguridad, la mayoría de
los ataques son programados (bots), la constancia de estos, puede ser la gran
amenaza. La solución para este problema es la posesión de un sistema que pueda
limitar los accesos de los bots.

18
Inteligencia Artificial
La inteligencia artificial, siempre será la característica más esencial de un sistema
de ciberseguridad, debido que a partir de ella se pueden evitar riesgos, y
amenazas. Estos dispositivos nos ofrecen la IA protegiéndonos de cualquier
vulnerabilidad. Son muchas las actividades que se pueden realizar por medio de
la inteligencia artificial, incluyendo entre ellas la gran capacidad de disminuir a
un 90% las amenazas recibidas por alertas y falsos positivos.
En la IA se incluyen funciones, tales como:
• Protección de escritura hardware: generalmente se encuentra un pequeño
interruptor que imposibilita la reescritura de la información almacenada.
• Acceso administrativo cifrado: el sistema realiza de forma automática, un
cifrado de los datos compartidos, por medio de la interfaz de web,
utilizando como protocolo de seguridad HTTPS.
• Niveles de administración: cada persona cuenta con un rol, y según el
perfil asignado, son los permisos y accesos disponibles.
• Supervisión de actividades y procesos: con la ayuda del software-
Watchdog, todos los procesos críticos e importantes pueden ser
supervisados.

Cable de red

Se denomina cable de red o cable de conexión al elemento físico que permite

conectar entre sí a diferentes computadoras (ordenadores) y a otros aparatos
informáticos. Los cables de red pueden vincular dos equipos de manera directa o
realizar la conexión entre un dispositivo y un router o un switch.
Cabe destacar que existen distintas clases de conectores en los cables. Los
estándares más populares se conocen como RJ (Registered Jack). El conector más
popular del cable de red que se utiliza para la conexión de computadoras es el
RJ-45, que dispone de ocho pines.

19
 Herramientas de redes

All My LAN
All My LAN, de Thoroughsoft, muestra la dirección IP de su red, el nombre de
su perfil y sus velocidades máximas de carga y descarga. La cantidad de datos
que se han enviado y recibido a través de la red se muestra en dos gráficos de
líneas. Al mover un control deslizante, puede ajustar los gráficos para
representar la cantidad de datos que se transmitieron durante el día actual o
hasta los últimos 30 días. Los gráficos se pueden combinar para verlos como un
solo gráfico.
Data Usage
Esta aplicación puede auditar una computadora de escritorio o una computadora
portátil con Windows 10, e informar sobre todos los datos móviles o redes Wi-Fi
a las que se ha conectado. Data Usage presenta la cantidad de datos que la
computadora ha consumido en las redes como líneas y gráficos circulares. El
gráfico de líneas calcula la cantidad total de datos para cada red a la que se
conectó su computadora durante el mes actual.
Network Inspector
Esta aplicación, del desarrollador Shipwreck Software, está compuesta por
herramientas que analizan información sobre señales de red cercanas, incluidas
las de Wi-Fi, pero su propósito tiene un énfasis en Bluetooth. Cuando su
herramienta Bluetooth Watcher está activada, Network Inspector actualiza
continuamente una lista de dispositivos Bluetooth que están dentro del alcance.
La aplicación tiene un cuadro de búsqueda que puede usar para encontrar un
dispositivo Bluetooth que esté transmitiendo al ingresar la ID del dispositivo.
Network Port Scanner
Network Port Scanner, de Cenix, es un escáner de puertos estándar para verificar
su red en busca de puertos que estén abiertos y revelar las direcciones IP con las
que se pueden comunicar. Puede ingresar un rango de IP y puertos para esta
aplicación con el fin de escanear, así como establecer un tiempo de espera en
milisegundos.
Termius
Termius es un cliente completo de SSH que le permite conectarse varias veces a
un host, o realizar múltiples tareas al conectarse a varios hosts a la vez y alternar
entre ellos. Es compatible con el reenvío de puertos. Puede organizar sus
servidores en categorías de grupo y emparejar credenciales y servidores para un
acceso más rápido.

20
 Cables y conectores de cobre

En la actualidad, el uso de los cables de telecomunicaciones de cobre se ha

extendido a otras aplicaciones gracias a los avances que se han producido en los
sistemas de transmisión, que permiten incluso utilizar los cables convencionales
ya instalados para velocidades de transmisión bastante superiores a las previstas
en el momento de su fabricación (tecnologías XDSL). En los años noventa
apareció un nuevo tipo de cables para redes estructuradas adaptado a la
transmisión de datos e imágenes, además de voz, y con un rendimiento optimizado
que permitió alcanzar elevadas tasas de transmisión.

Características generales
• En general, la unidad esencial de un cable de telecomunicaciones de cobre
está formada por dos conductores aislados trenzados y con un paso
uniforme para crear un circuito equilibrado. También es posible agrupar
cuatro conductores trenzados entre sí, formando de ese modo un cuarteto
que, a su vez, puede contener dos o tres circuitos de transmisión.

• El proceso productivo desempeña una función esencial en la consecución

de las características deseadas, por lo que resulta vital controlar
rigurosamente todos los parámetros, ya sea en la fase de extrusión
(aplicación de la capa aislante) reduciendo cualquier variación
dimensional, ya sea a nivel de cableado, controlando minuciosamente las
respectivas tensiones y la solidez de los pasos.

Gamas Principales
En la gama actual destacan cinco grandes grupos:
• Los cables para redes locales que conectan a los abonados con sus
respectivas centrales locales, que pueden establecer conexiones entre
centrales y también conexiones telefónicas particulares. Dentro de esta
gama podemos encontrar soluciones adaptadas a instalaciones interiores,
exteriores, subterráneas o aéreas.
• Los cables en cuartetos para redes regionales que se usan habitualmente
para la conexión entre centrales, pero también para conexiones telefónicas
particulares.
• Los cables para la transmisión de señales digitales en circuitos MIC o
PCM con un máximo de 30 canales (2 Mbit/s) en dos sentidos.

21
 • Los cables para red de abonado de PVC usados en instalaciones en el
interior de edificios y los cables de polietileno para su uso en una red de
acceso de distribución, que establecen una conexión con el abonado y que
poseen características de transmisión de categoría 3 (16 MHz).
• Los cables para redes estructuradas adecuados para frecuencias de
transmisión de 100 MHz o superiores.

Cables y conectores de fibra

Tipos de conectores ópticos más comunes:

CONECTOR FC
• Qué significa FC: Son las siglas de Conector de Ferrule (Ferrule
Connector).
• Su historia: Fue el primer conector óptico con ferrule cerámico,
desarrollado por Nippon Telephone and Telegraph. Su uso está cayendo
en favor de los conectores SC y LC.
• Características: Es un conector roscado con una fijación muy resistente a
vibraciones, por ello se utiliza en aplicaciones sometidas a movimiento.
También se utiliza en los instrumentos de precisión (como los OTDR) y
es muy popular en CATV.
• Características ópticas: Para fibras monomodo. Sus pérdidas de
inserción alcanzan los 0,3 dB.

CONECTOR ST
• Qué significa ST: Son las siglas de Punta Recta (Straight Tip).
• Su historia: Desarrollado en EEUU por AT&T y utilizado en entornos
profesionales como redes corporativas, así como en el ámbito militar.
• Características: Es similar en forma al conector japonés FC, pero su
ajuste es similar al de un conector BNC (montura en bayoneta).
• Características ópticas: Se utiliza en fibras multimodo. Sus pérdidas de
inserción rondan los 0,25 dB.

CONECTOR LC
• Qué significa LC: Son las siglas de Conector Lucent (Lucent Connector)
o Conector Pequeño (Little Connector).

22
 • Su historia: Es un desarrollo de Lucent Technologies que vio la luz en
1997.
• Características físicas: Ajuste similar a un RJ45 (tipo push and pull).
Más seguro y compacto que el SC, así que permite incluso mayores
densidades de conectores en racks, paneles y FTTH.
• Características ópticas: Para fibras monomodo y multimodo. Pérdidas
de 0,10 dB.

CONECTOR SC
• Qué significa SC: Son las siglas de Conector de Suscriptor (Suscriptor
Connector) o Conector Cuadrado (Square Connector).
• Su historia: Desarrollado por Nipón Telegraph and Telephone, su cada
vez menor coste de fabricación lo ha convertido en el más popular.
• Características: Ajuste rápido a presión. Es compacto, permitiendo
integrar gran densidad de conectores por instrumento. Se utiliza en
FTTH, telefonía, televisión por cable, etc.
• Características ópticas: Para fibras monomodo y multimodo. Pérdidas
de 0,25 dB.

Tipos de pulido
PC: Contacto Físico (Physical Contact). El ferrule está biselado y rematado en
una superficie plana. Esto evita espacios vacíos entre los ferrules de los
conectores que se están acoplando y logra unas pérdidas de retorno entre los -30
dB y los -40 dB. Se trata de una solución cada vez más en desuso.
UPC: Ultra Contacto Físico (Ultra Physical Contact). Similares a los PC, pero
logran reducir las pérdidas de retorno a un margen entre los -40 y los -55 dB
gracias a que el bisel tiene una curva más pronunciada. La tendencia actual es
utilizarlo en líneas muertas para que los operadores de telecomunicaciones
lleven a cabo pruebas de red por ejemplo con OTDR.
APC: Contacto Físico en Ángulo (Angled Physical Contact). El ferrule termina
en una superficie plana y a su vez inclinada 8 grados. Se trata del conector que
logra un enlace óptico de mayor calidad ya que consigue reducir las pérdidas de
retorno hasta los -60 dB aumentando así el número de usuarios en fibras
monomodo. Por este motivo, unido a sus cada vez menores costes de fabricación,
APC se ha convertido en el tipo de pulido más utilizado.

23
 Conclusión

Con la implementación de la tecnología tenemos como organizarnos

laboralmente, profesionalmente y personalmente, por cuanto la
tecnología nos da las herramientas necesarias para la realización de
los diferentes procesos y actividades que requerimos.

Podemos decir que ya tenemos un concepto claro de lo que es una red,

es un conjunto de equipos (computadoras y/o dispositivos) conectados
por medio de cables, señales, ondas o cualquier otro método de
transporte de datos, que comparten información, recursos y servicios,
etc., teniendo en cuenta los diferentes dispositivos que existen y las
herramientas de apoyo que ayudan a facilitar la comodidad de
nuestra red para mas velocidad, entre otras opciones.

24
 Bibliografía
concepto
https://www.oas.org/juridico/spanish/cyber/cyb29_computer_int_sp.pdf

componentes
https://www.plotandesign.com/redes/componentes-de-red-informatica/

tipos de redes
https://www.ionos.es/digitalguide/servidores/know-how/los-tipos-de-redes-mas-
conocidos/

Tipos de conexión a internet

https://www.econectia.com/blog/tipos-de-conexiones-a-internet-cual-te-conviene-
mas

Números de puertos de la aplicación

https://www.redeszone.net/tutoriales/configuracion-puertos/puertos-tcp-udp/

Protocolos de la capa de transporte

https://docs.oracle.com/cd/E19957-01/820-2981/ipov-19/index.html

Protocolos inalámbricos
https://deredes.net/redes-inalambricas-principales-protocolos/

Servicios de red
https://openwebinars.net/blog/cuales-son-los-principales-servicios-de-red/

Dispositivos de red
https://www.kionetworks.com/blog/data-center/dispositivos-de-interconexion-de-
redes

Dispositivos de seguridad
https://internetpasoapaso.com/dispositivos-de-seguridad/

Cables de red
https://definicion.de/cable-de-red/

Herramientas de red
https://cambiodigital-ol.com/2019/01/10-herramientas-de-red-utiles-y-gratuitas

Cables y conectores de cobre

http://svrweb.cabelte.pt/es-
es/productos_servicios/Cables_de_telecomunicaciones/Cables_cobre_es

Cables y conectores de fibra

https://www.promax.es/esp/noticias/578/tipos-de-conectores-de-fibra-optica-guia-
sencilla/

25
