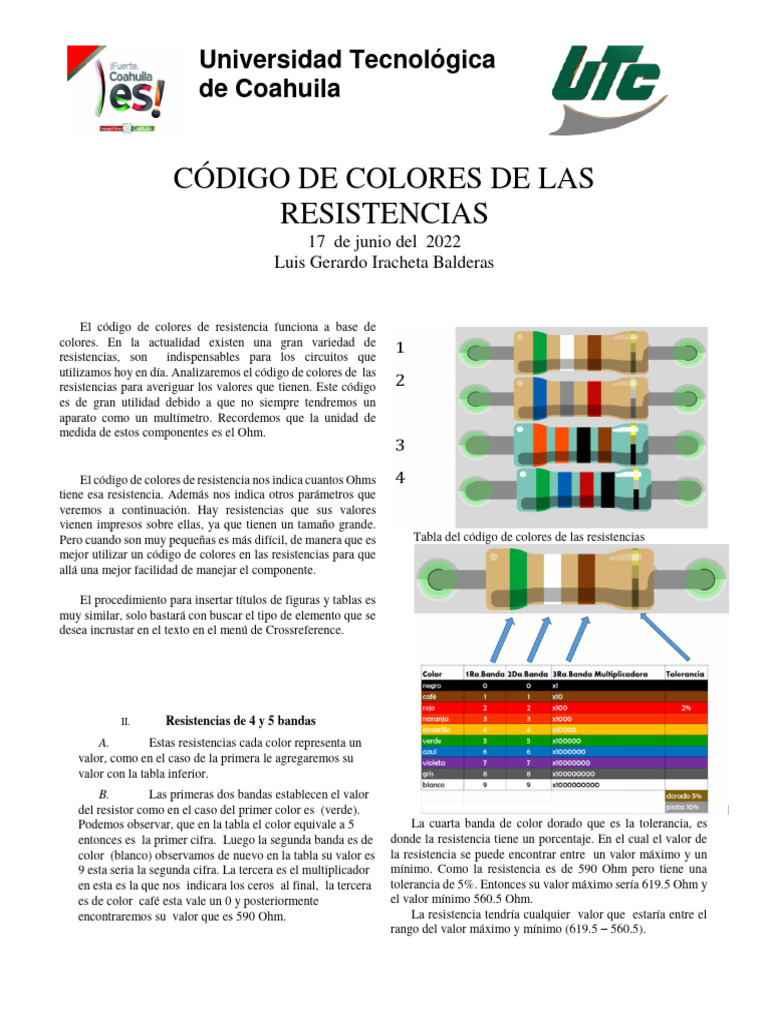

CÓDIGO DE COLORES DE LAS

RESISTENCIAS
17 de junio del 2022
Luis Gerardo Iracheta Balderas

El código de colores de resistencia funciona a base de

colores. En la actualidad existen una gran variedad de
resistencias, son indispensables para los circuitos que
utilizamos hoy en día. Analizaremos el código de colores de las
resistencias para averiguar los valores que tienen. Este código
es de gran utilidad debido a que no siempre tendremos un
aparato como un multímetro. Recordemos que la unidad de
medida de estos componentes es el Ohm.

El código de colores de resistencia nos indica cuantos Ohms

tiene esa resistencia. Además nos indica otros parámetros que
veremos a continuación. Hay resistencias que sus valores
vienen impresos sobre ellas, ya que tienen un tamaño grande.
Pero cuando son muy pequeñas es más difícil, de manera que es Tabla del código de colores de las resistencias
mejor utilizar un código de colores en las resistencias para que
allá una mejor facilidad de manejar el componente.

El procedimiento para insertar títulos de figuras y tablas es

muy similar, solo bastará con buscar el tipo de elemento que se
desea incrustar en el texto en el menú de Crossreference.

II. Resistencias de 4 y 5 bandas

A. Estas resistencias cada color representa un
valor, como en el caso de la primera le agregaremos su
valor con la tabla inferior.
B. Las primeras dos bandas establecen el valor
del resistor como en el caso del primer color es (verde).
Podemos observar, que en la tabla el color equivale a 5
entonces es la primer cifra. Luego la segunda banda es de
color (blanco) observamos de nuevo en la tabla su valor es
9 esta seria la segunda cifra. La tercera es el multiplicador
en esta es la que nos indicara los ceros al final, la tercera
es de color café esta vale un 0 y posteriormente
encontraremos su valor que es 590 Ohm.
La cuarta banda de color dorado que es la tolerancia, es
donde la resistencia tiene un porcentaje. En el cual el valor de
la resistencia se puede encontrar entre un valor máximo y un
mínimo. Como la resistencia es de 590 Ohm pero tiene una
tolerancia de 5%. Entonces su valor máximo sería 619.5 Ohm y
el valor mínimo 560.5 Ohm.
La resistencia tendría cualquier valor que estaría entre el
rango del valor máximo y mínimo (619.5 – 560.5).
 Universidad Tecnológica
de Coahuila
Entonces no sería precisamente los 590 Ohm, a causa de la
tolerancia. También en código de colores de resistencia, en la
banda de la tolerancia para no utilizar tantos ceros
simplificamos con múltiplos una K (Kilo) o M(Mega). Por
ejemplo hay veces que es necesario hacer alguna operación y
podríamos confundirnos con demasiados ceros. La K equivalen
3 ceros y la M 6 , existen mas múltiplos pero estos son los
comunes
Un ejemplo con una resistencia de 1000 Ohm esta seria 1k
0hm. Otro ejemplo de 4700 esta aplica igual se pone 4
luego un punto esto para indicar que ya no son miles 4.7K
entonces para una de 1000,000 esta es 1M 0hm.
También están las resistencias de 5 bandas. Para estas
aplica lo mismo lo que cambia es la multiplicadora sería la
cuarta banda. Entonces las tres primeras bandas son los
valores a indicar cuál es la necesaria y la quinta es la
tolerancia.
Si la resistencia tiene la tolerancia mínima se obtendrá más
cercano al valor deseado.
¿Cuál es la causa de que existan estas tolerancias?
Porque hay valores de resistencias en los circuitos, que no
son muy comunes, entonces es muy difícil encontrarlas en el
mercado. Con la tolerancia te pueden ser útil para llegar
aproximado al valor deseado a la hora de realizar un proyecto.
Los valores comerciales más comunes son de 100, 220, 330,
1K, 4.7k y 10k.
.
Podemos encontrar muchos diferentes tipos de resistencias
disponibles, para identificar o calcular el valor de una
resistencia es importante tener un sistema de marcado o
utilizando un aparato de medición como lo es el óhmetro. El
código de color de la resistencia es una forma de representar el
valor en conjunto con la tolerancia. Los estándares para los
registros de codificación de colores se definen en las normas
internacionales IEC 60062, este estándar describe la
codificación de colores para resistencias con extremos axiales y
el código numérico para resistencias SMD.
A. Existen varias bandas para especificar el valor de la
resistencia. Incluso se especifican la tolerancia,
confiabilidad y tasa de falla. La cantidad de bandas varía
de tres a seis.Desarrollo teórico
. Código de color de resistencia eléctrica de tres bandas
El uso del código de color de tres bandas es muy raro.
La primera banda que corresponde al extremo izquierdo,
representa el dígito más significativo del resistor
La segunda banda representa el segundo dígito más
significativo.
La tercera banda representa la potencia de 10 elevada al
color correspondiente y multiplicado por el número obtenido de
la primer y segunda banda.
La tolerancia para resistencias de tres bandas generalmente
es del 20%.
 Universidad Tecnológica
de Coahuila

REFERENCIAS
(MecatrónicaLATAM, 2020) (Hetpro, 2017)

Referencias
Hetpro. (22 de 08 de 2017). Código de colores de resistencia.
Obtenido de Código de colores de resistencia:
https://hetpro-store.com/TUTORIALES/codigo-de-
colores-de-resistencia/

MecatrónicaLATAM. (15 de 06 de 2020). Código de colores

de resistencias eléctricas. Obtenido de Código de
colores de resistencias eléctricas:
https://www.mecatronicalatam.com/es/tutoriales/elect
ronica/componentes-electronicos/resistor/codigo-de-
colores-de-resistencias/
