Electrónica II

(ELT 325)

Clase 7.1 - Tiristor DIAC

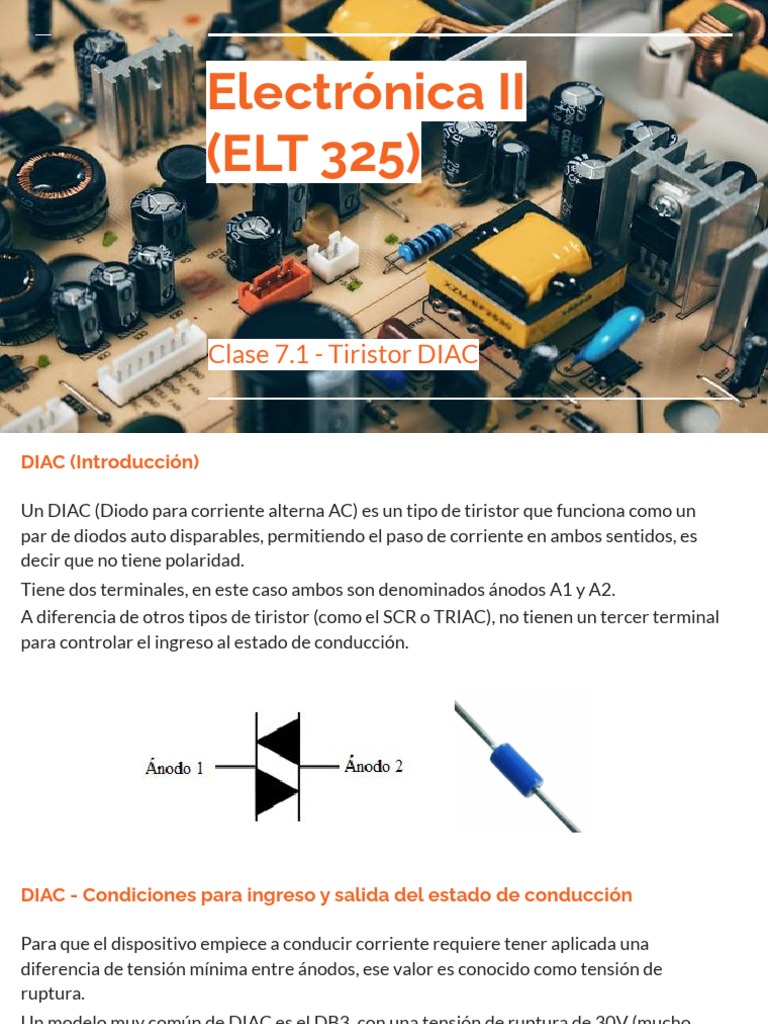

DIAC (Introducción)

Un DIAC (Diodo para corriente alterna AC) es un tipo de tiristor que funciona como un
par de diodos auto disparables, permitiendo el paso de corriente en ambos sentidos, es
decir que no tiene polaridad.
Tiene dos terminales, en este caso ambos son denominados ánodos A1 y A2.
A diferencia de otros tipos de tiristor (como el SCR o TRIAC), no tienen un tercer terminal
para controlar el ingreso al estado de conducción.
DIAC - Condiciones para ingreso y salida del estado de conducción

Para que el dispositivo empiece a conducir corriente requiere tener aplicada una
diferencia de tensión mínima entre ánodos, ese valor es conocido como tensión de
ruptura.
Un modelo muy común de DIAC es el DB3, con una tensión de ruptura de 30V (mucho
mayor que los 0.6 V de un diodo).
Cuando el DIAC está en conducción, tiene una caída de tensión de aprox. 3V entre sus
terminales (mayor a los 0.6 V de caída en un diodo que conduce corriente).

El DIAC puede salir del estado de conducción cuando circula a través del dispositivo una
corriente baja, menor a un valor de corriente de mantenimiento, I < Im, que para fines
prácticos se puede considerar 0 o en todo caso se puede obtener el valor de la hoja de
datos.
DIAC (Curva característica)
Curva característica I/V del DIAC
DIAC (Análisis de circuito)

Ejemplo en pizarra.
Limitador de potencia.
En este ejemplo hay circulación de corriente en ambos sentidos.
El DIAC no deja pasar corriente hasta que no tiene una diferencia de tensión entre
sus terminales de 30 V, esta característica permite limitar la potencia transmitida a la
resistencia de carga.
DIAC (Análisis de circuito)

Ejemplo en pizarra.
Circuito analógico para lámpara intermitente.
Es un circuito con un DIAC que permite reducir la frecuencia con la que se ilumina en
forma intermitente una lámpara incandescente o un LED.
DIAC (Análisis de circuito)

Ejemplo en pizarra.
Circuito analógico para lámpara intermitente.
Es posible armar el circuito con componentes reales, aumentando el valor del
capacitor se puede aumentar el tiempo de respuesta τ ≅ 5 * R1 * C de manera tal que el
ojo humano pueda ver el parpadeo.
