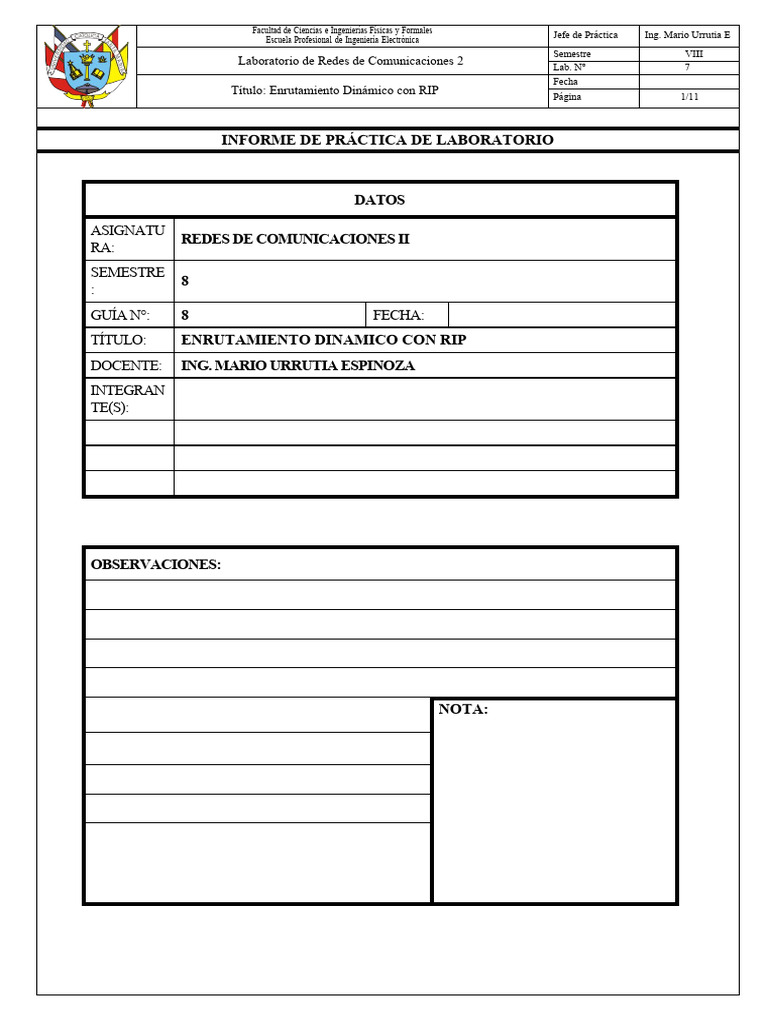

INFORME DE PRÁCTICA DE LABORATORIO

DATOS

ASIGNATU
REDES DE COMUNICACIONES II
RA:
SEMESTRE
8
:
GUÍA N°: 8 FECHA:
TÍTULO: ENRUTAMIENTO DINAMICO CON RIP
DOCENTE: ING. MARIO URRUTIA ESPINOZA
INTEGRAN
TE(S):

OBSERVACIONES:

NOTA:
1. OBJETIVOS:
 Utilizar software de simulación para conectar dos Routers CISCO mediante el protocolo de
encaminamiento dinámico RIP v1 y v2
 Configurar las Interfaces LAN y WAN
 Verificar la configuración de los protocolos dinámicos RIP v1 y v2

2. MARCO TEÓRICO: [Completar]

El Enrutamiento Dinámico:
Conceptos
Los protocolos de enrutamiento son un conjunto de reglas por las que los routers comparten
dinámicamente su información de enrutamiento. Para especificar este concepto podemos decir
que es cuando un router recibe información sobre rutas nuevas o modificadas este a su vez
actualiza su propia tabla de enrutamiento y pasa la información a otros routers.
Algoritmos y protocolos :
Son secuencias que sigue un router y a partir de esta información busca una ruta con las mejores
características
Clasificación:
Tablas de enrutamiento

La tabla de enrutamiento es la asociación entre la red y el siguiente salto. Estas

asociaciones le indican al router que se puede enviar comunicar con otro modem por un
mejor destino, que representa el "siguiente salto" en el camino hacia el destino final. La
relación entre estos dos también es llamada la interfaz de salida hacia el destino final.
Procesos efectuados en el enrutamiento
Cada router en una ruta no necesita una ruta hacia todas las redes. Sólo necesita conocer el
siguiente salto en la ruta hacia la red de destino del paquete.
 Criterios:
El protocolo RIP

El protocolo de enrutamiento utilizado dentro de un AS se conoce como Protocolo de

enrutamiento interior (IGP)
RIP está diseñado para trabajar como IGP en un AS de tamaño moderado. No ha sido concebido
para utilizarse en entornos más complejos. RIP v1 seconsidera un IGP con clase.
RIP v1 es un protocolo de vector-distancia que envía la tabla de enrutamiento completa en
broadcast a cada router vecino a determinados intervalos. El intervalo por defecto es de 30
segundos. RIP utiliza el número de saltos como métrica, siendo 15 el número máximo de saltos.

3. MATERIALES Y EQUIPOS
 PCs en red
 Software de simulación Packet Tracer

4. PROCEDIMIENTO
 PARTE 1: PROTOCOLO DINÁMICO RIP V1: Verificación básica
Prepare el informe en Word con el procedimiento, explicaciones y capturas de pantalla convenientes y
los archivos Packet Tracer correspondientes. Luego, los archivos deben ser subidos al Campus Virtual.
• Escenario 1
Se desarrollará la siguiente topología en la que se simulará la interconexión de dos redes corporativas que
están en lugares distantes, mediante un enlace Punto a Punto, según el siguiente esquema

Figura 1
 Facultad de Ciencias e Ingenierías Físicas y Formales
Escuela Profesional de Ingeniería Electrónica Jefe de Práctica Ing. Mario Urrutia E
Semestre VIII
Laboratorio de Redes de Comunicaciones 2 Lab. N° 7
Fecha
Título: Enrutamiento Dinámico con RIP Página 2/11

4.1.2 Configuraciones básicas

4.1.2.1 Configuraciones iniciales
Según la tabla 1, configure:
 Nombre de los routers
 Interfaces LAN
 Interfaces WAN
 Encapsulamiento
Recuerde que antes de configurar cualquier enrutamiento, sea estático o dinámico, se debe asegurar
de que todas las interfaces estén activadas (up). Para ello puede utilizar el comando:
Principal# show ip interface brief
Ejecute el comando en ambos routers y verifique el estado de las interfaces mostrando los resultados.
Se configuro los rousters como muestras en la tabla 1 y se verifico con el comando

Sus interfaces estén activas

Router0

Router1
4.1.2.2 Configuración de claves
Hay diferentes modalidades que las podemos agrupar en:
 Claves de acceso al modo usuario
Se configuran de acuerdo a la conexión: por consola, por puerto auxiliar y por terminal virtual
 Claves de acceso al modo privilegiado
Existen dos tipos de clave, cuyos comandos son
 No cifrada: enable password
 Cifrada: enable secret

Cuando ambas claves están configuradas, el sistema utiliza la clave cifrada.

Configuración de clave para el modo privilegiado

La prueba de que se efectuaron claves:

Respecto a las claves se presenta:

Nos quiere decir que existe 2 contraseñas para acceder al modo privilegiado y al final de la instrucción se
presenta que antes de acceder al modo usuario se necesita ingresar otra contraseña
 Facultad de Ciencias e Ingenierías Físicas y Formales
Escuela Profesional de Ingeniería Electrónica Jefe de Práctica Ing. Mario Urrutia E
Semestre VIII
Laboratorio de Redes de Comunicaciones 2 Lab. N° 7
Fecha
Título: Enrutamiento Dinámico con RIP Página 3/11

4.1.3.2. Configuraremos ambas modalidades de claves:

i. Configuración de una clave de acceso en modo usuario para acceder a la consola:
 Ingrese los siguientes comandos:
Principal(config)#line console 0 Se accede a la configuración de la consola
Principal(config-line)#password ppieucsm Se asigna la clave no cifrada ppieucsm
Principal(config-line)#login Se indica al router que debe requerir una clave.
Principal(config-line)#exit Sale del modo de configuración de la consola
 Salga de la sesión de consola, vuelva a acceder al router y verifique la petición de la clave

ii. Configuración de una clave para acceder modo privilegiado

 Por ejemplo, para configurar las dos claves de acceso al modo privilegiado, escriba:
Principal(config)#enable password clave1
Principal(config)#enable secret clave2
 Salga de la sesión de consola, vuelva a acceder al router y verifique la petición de las claves.
 Para visualizar las claves utilizadas use el comando:
Principal#show running-config
 Explique lo que aparece respecto de las claves utilizadas.
 Luego de verificar que los cambios efectuados funcionan, debe regresar al modo privilegiado y
guardar los cambios realizados:
Principal#copy run start

4.1.2.3 Configuración de mensajes del día

 Para mostrar un mensaje de bienvenida cada vez que alguien solicite acceso al router se usa el
comando banner motd. Muestre la ayuda de dicho comando:
Principal(config)#banner motd ?

 Un delimitador de mensajes es el símbolo #. Por ejemplo, configure el siguiente mensaje:

Principal(config)#banner motd #Bienvenido al router PRINCIPAL#

 Salga de la sesión de consola, vuelva a acceder al router y verifique el mensaje de bienvenida.

También puede verificar la presentación del mensaje analizando el archivo de configuración del
router con el comando: show running-config
4.1.3 Configuración del protocolo de enrutamiento dinámico RIP v1

4.1.3.1 Verificación básica

 Visualice y explique los protocolo instalados utilizando el comando:
Principal# show running-config

En estos parámetros nos damos cuenta que está configurado en el router como el nombre que se le
dio que en este caso es Principal la característica que necesita 2 claves para ingresar al modo
privilegiado y una para acceder al router; así como las direcciones IP y sus correspondientes
velocidades y por último el mensaje que aparece al querer ingresar al router .
 Facultad de Ciencias e Ingenierías Físicas y Formales
Escuela Profesional de Ingeniería Electrónica Jefe de Práctica Ing. Mario Urrutia E
Semestre VIII
Laboratorio de Redes de Comunicaciones 2 Lab. N° 7
Fecha
Título: Enrutamiento Dinámico con RIP Página 4/11

4.1.3.1 Configuración del protocolo de enrutamiento RIP v1

 Para configurar el protocolo de enrutamiento RIP se usan los comandos:
Router RIP: activa el protocolo de enrutamiento RIP
Network x.x.x.x: Determina cuáles son las interfaces que participan en el envío y recepción
de actualizaciones de enrutamiento. Además permite que el router publique esa red.
Nota. Se ingresa sólo el número de red, ya que esta
versión solo soporta redes y no subredes

 En el router Principal, efectúe la siguiente configuración:

Principal(config)#router rip
Principal(config-router)#network 172.16.0.0
Principal(config-router)#network 172.17.0.0
Principal(config-router)#exit
Principal(config)#exit
 Guarde la configuración del router Principal
 En el router Sucursal, efectúe la siguiente configuración:
Sucursal(config)#router rip
Sucursal (config-router)#network 172.17.0.0
Sucursal (config-router)#network 172.18.0.0
Sucursal (config-router)#exit
Sucursal (config)#exit

 Guarde la configuración del router Sucursal

Para la configuración de enrutamiento RIP se coloca
Para el router0

Para el router1
4.1.3.3 Visualización de las tablas de enrutamiento
 Verifique la instalación del protocolo con el comando:
Principal# show running-config
 Explique la respuesta. Haga lo mismo en el otro router
Para el router 0 usando el comando show running-config entre la configuración se obtuvo las
configuraciones que se realizaron sobre el Router en el encaminamiento RIP

Para el router 1 usando el comando show running-config entre la configuración se obtuvo las
configuracionazes que se realizaron sobre el Router en el encaminamiento RIP

4.1.3.4 Prueba de la conexión

 Desde ambos routers verifique la conectividad entre ellos usando el comando ping.
 Configure los hosts con una dirección IP, máscara de red y puerta de enlace correspondientes
 Verifique la conectividad desde los hosts usando el comando ping. Muestre los resultados.
Conexión entre la PC0 y la PC1
 Facultad de Ciencias e Ingenierías Físicas y Formales
Escuela Profesional de Ingeniería Electrónica Jefe de Práctica Ing. Mario Urrutia E
Semestre VIII
Laboratorio de Redes de Comunicaciones 2 Lab. N° 7
Fecha
Título: Enrutamiento Dinámico con RIP Página 5/11

Prueba desconexión entre las LAN de los router

4.2 PARTE 2: PROTOCOLO DINÁMICO RIP v1: Verificación avanzada

4.2.1 Escenario. Construya el escenario mostrado en la figura:

Figura 2

4.2.2 Configuraciones básicas.

Según la figura, lleve a cabo:
4.2.2.1 Configuraciones iniciales
 Nombre de los routers
Router1

Router2

Router3

 Interfaces LAN
Router1

Router2
 Router3

 Interfaces WAN
Router1

Router2

Router3

 Encapsulamiento
Wan1
Router1
Router2

WAN2
Rourter2
Router 3
Verifique el estado de las interfaces.
Router-1

Router-2
 Router-3

4.2.2.2 Configuración de claves

Router-1

Router-2

Router-3

4.2.3 Configuración del protocolo de enrutamiento dinámico RIP v1

4.2.3.1 Visualización de la tabla de enrutamiento

 Utilice el comando:
 R1# show ip route

 Explique la respuesta.
Muestra las IP’s el enrutamiento del router-1

4.2.3.2 Configuración del protocolo de enrutamiento RIP v1

 Para el Router 1 sería:
R1(config)# router rip
R1(config-router)# network 192.168.1.0
R1(config-router)# network 192.168.2.0
 Guarde la configuración del router

 Repita el procedimiento similar para configurar el protocolo RIP v1 para los otros routers.
Router 2

Router 3
4.2.3.3 Verificación de la tabla de enrutamiento usando el comando show ip route
 Verifique la tabla de enrutamiento de R1 con el comando:
R1# show ip route
 Muestre la pantalla.

Router 1

 El comando show ip route verifica que las rutas recibidas por vecinos del RIP estén instaladas
en una tabla de enrutamiento. Una R en el resultado indica las rutas RIP. Debido a que este
comando muestra la tabla de enrutamiento completa, incluidas las rutas estáticas y las
conectadas directamente, normalmente éste es el primer comando utilizado para verificar la
convergencia. Es posible que las rutas no aparezcan de inmediato cuando se ejecuta este
comando ya que la convergencia de las redes puede tomar cierto tiempo. Sin embargo, una vez
que el enrutamiento esté correctamente configurado en todos los routers, el comando show ip
route mostrará que cada router cuenta con una tabla de enrutamiento completa, esto es, con
una ruta hacia cada red de la topología.
 Analizemos una ruta, por ejemplo:
R 192.168.5.0/24 [120/2] via 192.168.2.2, 00:00:23, Serial0/0/0
 La explicación de toda la línea se muestra en la tabla 2:
Tabla 2
 Facultad de Ciencias e Ingenierías Físicas y Formales
Escuela Profesional de Ingeniería Electrónica Jefe de Práctica Ing. Mario Urrutia E
Semestre VIII
Laboratorio de Redes de Comunicaciones 2 Lab. N° 7
Fecha
Título: Enrutamiento Dinámico con RIP Página 6/11

 Haga lo mismo en los otros routers

Router2

Router3

4.2.3.4 Verificación de la configuración usando el comando show ip protocols

 Si falta una red de la tabla de enrutamiento, puede verificar la configuración del enrutamiento
usando la orden show ip protocols. Este comando muestra el protocolo de enrutamiento
configurado actualmente en el router. Se puede utilizar este resultado para verificar la mayoría
de los parámetros RIP y confirmar que:
- El enrutamiento RIP está configurado.
- Las interfaces correctas envían y reciben las actualizaciones RIP.
- El router publica las redes correctas.
- Los vecinos del RIP están enviando actualizaciones.
 Router 1

Router 2

Router 3

 Este comando también es útil para la verificación de las operaciones de otros protocolos de
enrutamiento
 Verifique la configuración del protocolo RIPv1 en el router R2 con este comando:
 Figura 4
 La primera línea de resultados verifica si el enrutamiento RIP está configurado y en ejecución en
el router R2. Como se sabe, se necesita al menos una interfaz activa con un comando
network asociado antes de que se inicie el enrutamiento RIP (figura 4)

Figura 5
 Éstos son los temporizadores que indican cómo se enviarán las actualizaciones desde este router.
Primero se indica que RIP está mandando anuncios cada 30 segundos (predeterminado) y que
mandará el próximo en 23 segundos. “Invalid after 180 seconds” muestra los segundos durante los
cuales el router esperará una actualización de un vecino antes de marcar las rutas aprendidas de él
como inválidas (y que aparecerán en la tabla como “possibly down”). “Hold down 180” indica el
tiempo durante el cual el router desconfía de una actualización acerca de una ruta inválida y
“flushed” informa acerca de los segundos sin recibir una actualización tras los cuales el router borra
de su tabla de rutas las entradas procedentes del vecino que ha dejado de informar.
 Facultad de Ciencias e Ingenierías Físicas y Formales
Escuela Profesional de Ingeniería Electrónica Jefe de Práctica Ing. Mario Urrutia E
Semestre VIII
Laboratorio de Redes de Comunicaciones 2 Lab. N° 7
Fecha
Título: Enrutamiento Dinámico con RIP Página 7/11

Figura 6
 Esta información se refiere al filtrado de las actualizaciones y la redistribución de rutas, siempre y
cuando estén configurados en este router. En este caso, tanto el filtrado como la redistribución
no se encuentran configurados (figura 6).

Figura 7
 Facultad de Ciencias e Ingenierías Físicas y Formales
Escuela Profesional de Ingeniería Electrónica Jefe de Práctica Ing. Mario Urrutia E
Semestre VIII
Laboratorio de Redes de Comunicaciones 2 Lab. N° 7
Fecha
Título: Enrutamiento Dinámico con RIP Página 8/11

 Este bloque de resultados contiene información acerca de la versión RIP que está configurada
actualmente y las interfaces que participan en las actualizaciones RIP (figura 7).

Figura 8

 Esta parte del resultado muestra que el router R2 actualmente realiza la sumarización en el límite
de la red con clase y utilizará, de forma predeterminada, hasta cuatro rutas de igual costo para
balancear la carga de tráfico (figura 8)

Figura 9
 Facultad de Ciencias e Ingenierías Físicas y Formales
Escuela Profesional de Ingeniería Electrónica Jefe de Práctica Ing. Mario Urrutia E
Semestre VIII
Laboratorio de Redes de Comunicaciones 2 Lab. N° 7
Fecha
Título: Enrutamiento Dinámico con RIP Página 9/11

 A continuación se enumeran las redes con clase configuradas con el comando network. Éstas
son las redes que R2 incluirá en sus actualizaciones RIP (figura 9).

Figura 10
 Los vecinos RIP se enumeran aquí como Routing Information Sources. Gateway es la dirección IP
del siguiente salto del vecino que envía actualizaciones de R2. Distance es la Distancia
Administrativa que utiliza R2 para las actualizaciones enviadas por este vecino. Last Update son
los segundos transcurridos desde que se recibió la última actualización por parte de este vecino
(figura 10).

4.2.3.4 Prueba de la conexión

 Desde ambos routers verifique la conectividad entre ellos usando el comando ping. Muestre los
resultados.
Ping entre R-1 y R-2

Ping entre R-3 y R-2

 Añada hosts en los tres extremos de la red y configúrelos con una dirección IP, máscara de red y
puerta de enlace correspondientes

 Verifique la conectividad desde los hosts usando el comando ping. Muestre los resultados.

PC-1 a PC-0

PC-2 a PC1
 Facultad de Ciencias e Ingenierías Físicas y Formales
Escuela Profesional de Ingeniería Electrónica Jefe de Práctica Ing. Mario Urrutia E
Semestre VIII
Laboratorio de Redes de Comunicaciones 2 Lab. N° 7
Fecha
Título: Enrutamiento Dinámico con RIP Página 10/11

PARTE 3: PROTOCOLO DINÁMICO RIP v2

4.4 Configuración del protocolo de enrutamiento dinámico RIP v2
La configuración del protocolo RIP v2 es muy similar a la v1. Primero se habilita el protocolo con el comando
router rip, luego se indica que se va a usar la versión 2 de RIP y finalmente anunciamos las redes con la
instrucción network:
Router(config)# router rip
Router(config-router)# version 2
Router(config-router)# network dirección_red_classful_directamente_conectada
Router 1

Router 2

Router 3
5. TAREAS
5.1 TAREA 1
En el escenario de la figura 1, haga las modificaciones del caso para colocar dos switchs en los extremos de
la comunicación de modo que se pueda ampliar la red a otras PCs, tal como se muestra en la figura 11:

Considere que las LAN tienen la siguiente cantidad de hosts:

 LAN 1: 50 hosts
 LAN 2: 20 hosts
 LAN 3: 10 hosts
 LAN 4: 5 hosts
Para el direccionamiento, considere que solo se dispone de sólo la dirección IP 192.168.100.0 /24 y
emplee enrutamiento dinámico con RIP v2. Presente en el informe todas las configuraciones y
pruebas llevadas a cabo y el archivo creado en el Packet Tracer.
 Facultad de Ciencias e Ingenierías Físicas y Formales
Escuela Profesional de Ingeniería Electrónica Jefe de Práctica Ing. Mario Urrutia E
Semestre VIII
Laboratorio de Redes de Comunicaciones 2 Lab. N° 7
Fecha
Título: Enrutamiento Dinámico con RIP Página 11/11

Prueba de Conectividad
PC0
Router0
5.2 TAREA 2
Tomando como base el escenario de la figura 2, construya el de la figura 12

Figura 12
- Agregue PCs en los extremos de la red.

- Configure la red con protocolo RIP.

Router 1
Router 2

Router 3

- Presente todo lo necesario para mostrar y garantizar que la red funciona adecuadamente
 Ping de conexión entre PC-0 a PC-1 Y PC-2

Ping de conexión entre Router1 a Router2 y Router3

6. CONCLUSIONES.
 En la realización de esta práctica aprendí a implementar el protocolo EIGRP y aprendí sus
respectivos comandos para la configuración, también aprendí a estipular la ruta definida (la ruta
principal) y la sucesora (la de respaldo) en una red y a configurar el ancho de banda de las mismas,
y así mismo las ventajas que lleva utilizar este protocolo.
 Se brindó los conocimientos sobre la conexione tanto WAN como LAN y la interacción entre ellas
 Se llevó acabó exitosamente la conexión entre dos routers mediante el encaminamiento dinamico
tanto RIP v1 como v2
 Se probó la efectividad de los protocolos mediante la configuración dinámica RIP v1 y v2 y cuáles
son las formas de llevar a cabo estas configuraciones.

7. CUESTIONARIO
6.1 Como se borran las claves?
Debemos apagar el Router y encenderlo, esto para que inicie la carga del IOS, una vez que inicie la
carga del debemos de interrumpir la secuencia de arranque. Ahora debemos indicarle al router que
incide con la configuración de recuperación, para esto cambiamos la configuración de registro con el
comando confreg 0x2142. No mostrara un mensaje que debemos de reiniciar el router para que los
cambios tengan efecto, reiniciamos el router con el comando reset y damos enter. El Router cargara su
configuración de fábrica ya que ignorara la configuración de inicio (startup-config), preguntara si
deseamos crear una configuración básica con el Auto-Setup, para todo debemos de responder No.

6.2 Cómo se eliminan rutas?

Eliminamos una ruta estática en SEFOS:
*SEFOS-1# configure terminal
*SEFOS-1(config)# no ip route 40.0.0.0 255.0.0.0 20.0.0.200
*SEFOS-1(config)# end

6.3 Indique los comandos para colocar clave a los modos de conexión auxiliar y terminales virtuales
Para configurar la contraseña PPIE para auxiliar se debe acceder a la interfaz de auxiliar con el
comando line aux 0:
*Router(config)# line aux 0
*Router(config-line)#login
*Router(config-line)#password MOSCU
Para configurar la contraseña PPIE para telnet se debe acceder a la interfaz de telnet con el comando
line vty 0 4, donde line VTY indica dicha interfaz, 0 el número de la interfaz y 4 la cantidad máxima de
conexiones múltiples a partir de 0, en este caso se permiten 5 conexiones múltiples:
*Router(config)#line vty 0 4
*Router(config-line)#login
*Router(config-line)#password PARIS

6.4 Qué entiende por convergencia de la red?

Es la integración de los servicios de voz, datos y video sobre una sola red basada en IP como
protocolo de nivel de red. En este artículo se presenta la integración de servicios de voz sobre redes IP
(VoIP) como ejemplo de red convergente.
6.5 Qué significa Distancia administrativa y métrica?
La distancia administrativa es otro criterio que se comprueba cuando se usa más de una protocolo de
enrutamiento para llegar a una misma red, la distancia administrativa solo tiene un efecto «local» dentro
del router y no se propaga ni se anuncia de ninguna manera
6.6 Qué significa actualizaciones desencadenadas?
Es cuando un router recibe una actualización de un vecino Este se va actualizarla tabla de
encaminamiento, el router comienza a transmitir las actualizaciones inmediatamente para informar
también de estos cambios a sus vecinos
6.7 Qué diferencia hay entre la orden: copy run start
y la orden: copy running-config startup-config?
El comando "copy run start":
El comando de copia se puede usar para copiar cualquier archivo dentro o fuera de la memoria flash,
etc. En si los dos comandos logran lo mismo al guardar la configuración en ejecución en la memoria
 para que, después de una recarga, conserve la misma configuración
6.8 Como se almacena la configuración del router en una USB?
Se accede al menú de configuración de almacenamiento, creas recusos compartidos y de ahí mapeas
una unidad de res

8. PROYECTO

Configuración del protocolo IGRP/EIGRP

9. BIBLIOGRAFIA
 Margaret Rouse(2020).Enrutamiento adaptativo
 Muñoz-Gallego, A. (2018). Protocolos RIP y OSPF. Arquitectura de Redes y Servicios.
