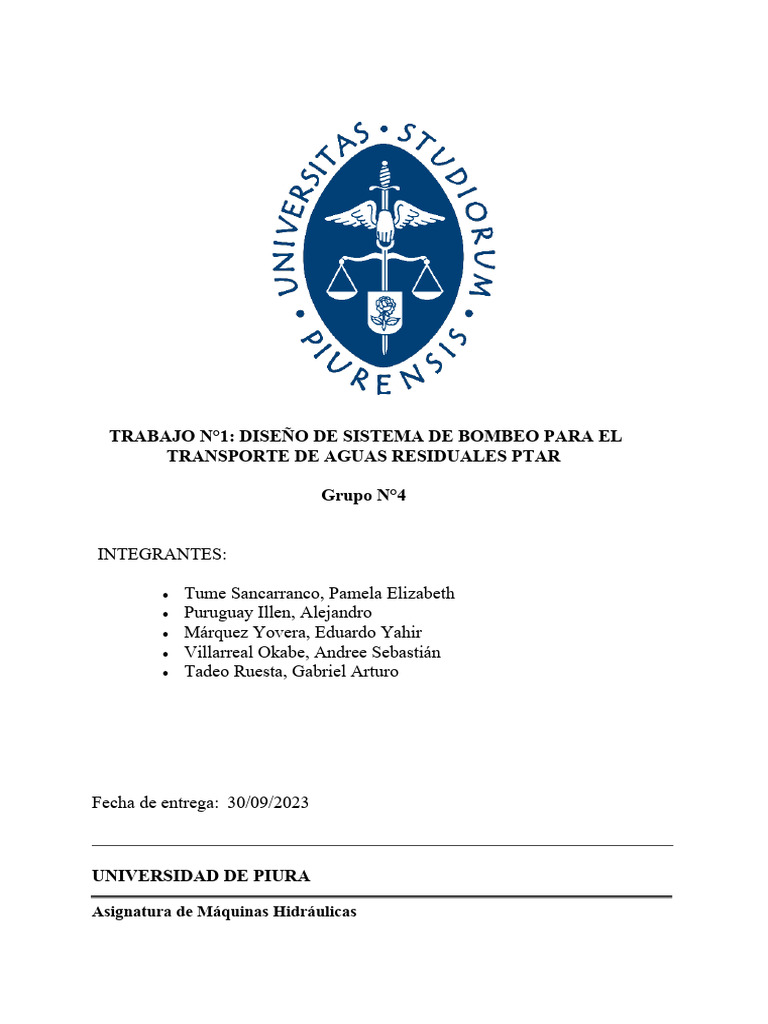

TRABAJO N°1: DISEÑO DE SISTEMA DE BOMBEO PARA EL
TRANSPORTE DE AGUAS RESIDUALES PTAR
Grupo N°4
INTEGRANTES:
Tume Sancarranco, Pamela Elizabeth
Puruguay Illen, Alejandro
Márquez Yovera, Eduardo Yahir
Villarreal Okabe, Andree Sebastián
Tadeo Ruesta, Gabriel Arturo
Fecha de entrega: 30/09/2023
UNIVERSIDAD DE PIURA
Asignatura de Máquinas Hidráulicas
Contenido
1. OBJETIVOS.....................................................................................................................................3
2. ALCANCE........................................................................................................................................3
3. INTRODUCCIÓN.............................................................................................................................3
3.1. Necesidad de Selección y Dimensionamiento........................................................................3
4. METODOLOGÍA..............................................................................................................................4
4.1. Enfoque.................................................................................................................................4
4.2. Técnicas y Modelos Utilizados para la selección y dimensionamiento..................................4
4.3. Marco teórico........................................................................................................................5
5. ANÁLISIS DE REQUISITOS Y ESPECIFFICACIONES............................................................................5
6. SELECCIÓN DE CONFIGURACIÓN DE SISTEMA DE BOMBEO..........................................................5
7. RESULTADOS Y ANÁLISIS................................................................................................................5
8. DISCUSIÓN.....................................................................................................................................5
9. CONCLUSIONES.............................................................................................................................6
10. RECOMENDACIONES..................................................................................................................6
11. REFERENCIAS.............................................................................................................................6
12. ANEXOS......................................................................................................................................6
1. OBJETIVOS
Calcular la capacidad de bombeo requerida de acuerdo con las tasas de flujo
estimadas, asegurando que el sistema sea capaz de gestionar las cargas de manera
eficiente y evitar desbordamientos o bloqueos no deseados.
Elaborar el diseño de sistema de bombeo de manera que minimice las pérdidas de
carga, mejore la circulación del agua y minimice el consumo energético necesario
para transportar las aguas residuales.
Garantizar que la concepción del sistema de bombeo se adhiera a todas las
regulaciones y normativas medioambientales y de salud.
2. ALCANCE
Se analizará una cámara de bombeo de la urbanización Los Médanos del Chipe,
enfocándonos dentro de esta en el tipo de bomba(s) que se requiere para el correcto transporte
de las aguas residuales de la zona hacia un buzón de descarga que forma parte de las redes de
desagüe de EPS Grau. Este buzón ha sido autorizado por la misma empresa. Se espera que las
pérdidas de energía sean mínimas, esto conlleva a una elección apropiada de la(s) bombas y
tuberías.
3. INTRODUCCIÓN
En el campo de la ingeniería, el abastecer de agua potable a una ciudad, al igual que la
consecuente evacuación de aguas residuales, implica la selección y dimensionamiento
adecuado de un sistema de bombeo para garantizar el funcionamiento eficiente y confiable
del sistema. Este proceso va más allá de simplemente elegir una bomba al azar, ya que
implica consideraciones técnicas, económicas y ambientales que afectan directamente a la
operatividad y sostenibilidad del proyecto.
3.1. Necesidad de Selección y Dimensionamiento
La necesidad de selección y dimensionamiento de la bomba es esencial en varios factores.
Una bomba adecuadamente dimensionada funcionará de manera más eficiente en términos de
consumo de energía y requerirá menos mantenimiento ya que aumentará su vida útil; por el
contrario, una mala selección puede ocasionar un mal manejo de las tasas de flujo de aguas
residuales, lo que puede causar desbordamientos y esto trae consigo un impacto ambiental
negativo. Para ello se necesita conocer los siguientes conceptos:
Caudal Requerido: Determinar el caudal del fluido que debe ser transferido es el
primer paso. En este caso, se debe calcular el caudal máximo de aguas residuales que
llega a la cámara de bombeo.
Altura de Elevación: La altura a la que se debe elevar el fluido, es esencial. Esto
depende de la topografía del área y la ubicación de las instalaciones de tratamiento.
Eficiencia Energética: Se debe seleccionar una bomba que opere de manera eficiente
en el punto de operación específico. Esto implica considerar las curvas de rendimiento
de la bomba y ajustarla para minimizar los costos de energía.
Dimensionamiento Óptimo: En este escenario hipotético, el dimensionamiento óptimo
de la bomba debería llevarse a cabo mediante el análisis de datos técnicos y
económicos. Esto implica el uso de herramientas de ingeniería y software
especializado para encontrar la bomba que cumple con los requisitos de caudal y
altura al menor costo operativo y de capital posible.
4. METODOLOGÍA
El diseño de un Sistema de Bombeo para el Transporte de Aguas Residuales en una Planta de
Tratamiento de estas Aguas Residuales (PTAR) es un proceso crítico para garantizar la
eficiencia y eficacia del tratamiento de estas aguas. A continuación, se describen el enfoque,
las técnicas y los modelos utilizados en este proceso:
4.1. Enfoque
El dimensionamiento obedece a las prescripciones del Reglamento Nacional de Edificaciones
en cuanto a la determinación de dotación de agua potable y su consecuente aporte de aguas
residuales.
Por otra parte, se ha tomado en cuenta la topografía del terreno natural, así como las
profundidades de instalación de tubería, del caisson de la cámara de bombeo, y del buzón de
descarga fijado por la EPS GRAU, así como las pérdidas.
- Requisitos del Sistema: El primer paso es comprender completamente los requisitos
del sistema, que incluyen el caudal requerido, la distancia horizontal y vertical que
debe superarse (altura), las propiedades del fluido (como viscosidad y contenido de
sólidos) y las restricciones del presupuesto y espacio físico.
- Selección de tipo de Bomba: Existen varios tipos de bombas ya sean centrífugas, de
desplazamiento positivo, sumergibles, etc. La elección del tipo de bomba depende de
los requisitos específicos del proyecto y las características del fluido a bombear.
- Eficiencia Energética: La eficiencia energética es clave para reducir los costos
operativos a lo largo del tiempo. Se deben seleccionar bombas que operen
eficientemente en el punto de operación específico
- . Dimensionamiento del Sistema: Se determinan los diámetros de las tuberías y se diseñan
las estaciones de bombeo para garantizar un flujo adecuado y minimizar pérdidas de carga.
- Evaluación de Costos: Se calculan los costos asociados con la adquisición, instalación y
mantenimiento de las bombas y el sistema de tuberías para tomar decisiones informadas.
- Implementación y Monitoreo: Se lleva a cabo la instalación del sistema de bombeo y se
establece un programa de monitoreo para el seguimiento continuo del rendimiento del
sistema.
- Mantenimiento Preventivo: Se establece un plan de mantenimiento preventivo para
garantizar el funcionamiento óptimo del sistema a lo largo del tiempo.
-
4.2. Técnicas y Modelos Utilizados para la selección y dimensionamiento
- Curvas de Rendimiento de la Bomba: Cada bomba tiene una curva de rendimiento
que muestra cómo varía su caudal y su altura en función del punto de operación. Estas
curvas se utilizan para encontrar la bomba adecuada que opere en el punto óptimo. El
catálogo utilizado es de HIDROSTAL.
- Análisis de Caudal y Altura Requeridos: Un análisis detallado de los requisitos del
sistema se realiza para determinar el caudal y la altura necesarios. Esto puede requerir
la estimación de caudales máximos y mínimos, así como la evaluación de la
variabilidad en la demanda.
- Análisis de Pérdida de Carga: Se debe calcular la pérdida de carga en el sistema, que
incluye la fricción en las tuberías y las restricciones del sistema. Esto afectará la
selección de la bomba adecuada para superar estas pérdidas.
- - Modelos de Flujo en Tuberías: Se emplean modelos matemáticos para calcular la
distribución de presión y el flujo en las tuberías, permitiendo el dimensionamiento
adecuado.
- Modelos de Costos: Se desarrollan modelos de costos que consideran la adquisición,
instalación y mantenimiento de bombas y tuberías, ayudando a tomar decisiones
económicas.
- Mantenimiento Predictivo y Preventivo: Se pueden utilizar técnicas de mantenimiento
predictivo, como análisis de vibraciones y termografía, para monitorear el estado de las
bombas y planificar mantenimientos preventivos eficientes.
4.3. Marco teórico
ESTO ES CON RESPECTO A LAS FORMULAS DE CAUDAL, ALTURA Y tipo de fluido
Caudal: Es la cantidad de fluido que una bomba es capaz de mover en un intervalo de tiempo
determinado. Depende directamente de la bomba: su tamaño, velocidad y las características
del fluido bombeado.
Caudal=Velocidad x Área
Altura: Es una medida que nos da la idea de la capacidad de la bomba para elevar un
determinado volumen de fluido
P1 ❑
+
γ P2 ❑
¿V 22 g+ Z 1+ hb= + ¿
γ ¿V 22 g +Z 2+ht ¿
Pérdidas primarias: Se define como la energía perdida a través de las paredes de la tubería
por la cual circula el fluido
L ❑
h ( l ) =f ⋅ ⋅ 2g¿
D ¿ v2
❑
Pérdidas secundarias: Son pérdidas relacionadas con cargas debido a elementos singulares
tales como codos, estrechamientos, válvulas, etc.
( )
0.25
ε 68
f =0.11 +
D ℜ
5. ANÁLISIS DE REQUISITOS Y ESPECIFFICACIONES
Consideraciones generales para el diseño del sistema de bombeo:
Para el diseño del sistema nos basaremos en los caudales de diseño que se nos facilitaron
gracias a un contacto. De esta manera podemos ahorrarnos los cálculos de densidades
poblacionales, proyección de población futura y datos estadísticos estandarizados que son
necesarios para el diseño de estos sistemas ya que tienen como objetivo una eficiencia a
través de los años, por lo que la elección de bombas e instalación debe ser medida de acuerdo
con las necesidades previamente mencionadas.
En la siguiente gráfica se resumirá los datos y sus respectivas fuentes, se resaltará la tasa de
crecimiento, la densidad poblacional, la dotación, los coeficientes de variación de consumo,
tanto el máximo anual de demanda diaria como el máximo anual de demanda horaria, y por
último el porcentaje de pérdidas.
Datos de diseño
Tasa de crecimiento 2.14 %
Censo INEI 2007
Densidad poblacional
Perfil de Preinversión de acuerdo con 4.31 hab/viv
encuestas socioeconómicas aplicados a
población benef.
Dotación 186.23 Lt/hab/día
Estudio integral del proyecto. Código
SNIP:319830
K1 1.3
EPS GRAU
K2 1.8
EPS GRAU
Pérdida % 30%
Perfil de preinversión
Además de esto se deben tener en cuenta otros factores:
Las bombas que se seleccionen del catálogo deben ser adecuadas para no solo rendir
en lo actual, sino que tengan una proyección para al menos 5 años.
Las dimensiones de la cámara húmeda en la cámara de bombeo se calcularán usando
el caso más crítico, es decir, teniendo en cuenta el caudal de la mayor bomba instalada
operando sola y a al mínimo intervalo de tiempo de arranques.
Todo se diseñará para evitar minimizar y evitar cualquier tipo de problemas como la
cavitación, vórtices, falta de repuestos, etc.
Con los datos de la gráfica previa podemos llegar la siguiente, la cual está ya sintetizada
para el respectivo diseño de la cámara de bombeo y selección de bombas.
Cálculos para la Cámara de Bombeo
Caudales de contribución:
Caudal Promedio (Qp) 9.43 lt/s
Caudal Máximo (Q 19.97
Usando coeficientes de variación de K1 y K2, siendo el primero como máximo anual
de demanda diaria de valor 1.3 y el segundo como máximo anual de demanda
horaria.
Línea de impulsión de aguas residuales:
Caudal de diseño
El flujo en la línea de impulsión se basará en el consumo máximo diario (Qmd) previsto para
el período de diseño. Sin embargo, dado que mantener un período de bombeo durante las
24 horas del día no es aconsejable ni práctico, será necesario aumentar el flujo de acuerdo
con la proporción de horas de bombeo. De esta manera, se garantizará el suministro de agua
para cubrir las necesidades de la población a lo largo de todo el día.
24
Caudal de bombeo (Qb ) o de impulsion (Qi )=Qmd∗( )
N
Donde:
N = Numero de horas de bombeo
Qmb = Caudal máximo diario
Selección de diámetro
Un procedimiento para la selección del diámetro es usando la fórmula de Bresse para bombeo
discontinuo.
1
D=K∗X ∗Qb 1 /2
4
Donde:
Nro . de horas de bombeo
X =
24
K = 1.3
D = Diámetro en m
Qb = Caudal de bombeo (m³/s)
Una vez que se haya establecido un valor D, se seleccionarán dos diámetros comerciales
cercanos al valor de Bresse. Estos diámetros deberán tener velocidades de flujo que se
encuentren en el rango de 0.6 a 2.0 metros por segundo, con un límite máximo de 1.28 metros
por segundo para este proyecto en particular. Luego, se calcularán las pérdidas de carga y la
potencia requerida para el equipo en cada uno de estos casos. A través de un análisis de costos
que abarca no solo las tuberías y el equipo, sino también los gastos de operación y
mantenimiento, se elegirá el diámetro que resulte en el costo total más bajo.
Altura dinámica (HDT)
El equipo elevador, compuesto por el motor y la bomba, deberá superar la diferencia de altura
entre la estación de bombeo y el punto de descarga de las aguas residuales impulsadas, además
de las pérdidas de energía en todo el recorrido. Estas pérdidas incluyen la pérdida de energía
debido a la fricción a lo largo de la tubería, así como las pérdidas locales causadas por las piezas
y accesorios del sistema.
Ht=Hg+ Hf + Hl
Donde:
Ht = Altura dinámica total
Hg = Altura geométrica o altura estática
𝐻𝑓 = Pérdida de carga por fricción de tubería
𝐻𝑙 = Pérdida de carga por fricción de accesorios
Perdida de carga en tubería
La pérdida de energía en una tubería se produce debido a la resistencia que el material del conducto
ejerce sobre el flujo del agua. El método de Hazen-Williams es aplicable únicamente cuando el agua
fluye a temperaturas normales, es decir, entre 5 ºC y 25 ºC. Este método se caracteriza por su
simplicidad, ya que la fórmula es directa y no depende de la velocidad ni del diámetro de la tubería.
Es especialmente útil en el cálculo de las pérdidas de carga en tuberías utilizadas en redes de
distribución, especialmente cuando se emplean materiales como fundición y acero.
1.852
10.674∗L Q
Hf = 4.871
∗( )
D C
Donde:
Hf = Pérdida de carga o de energía (m)
Q = Caudal de bombeo Qb (m³/s)
C = Coeficiente de rugosidad (adimensional)
D = Diámetro interno de la tubería (m)
L = Longitud de la tubería (m)
Perdida de carga por válvulas o accesorios
Las pérdidas por fricción ocurren cuando un fluido en movimiento encuentra resistencia que dificulta
su desplazamiento, generando calor que se disipa a través de las paredes de la tubería. Las válvulas y
accesorios tienen la función de controlar el flujo del fluido, lo que provoca turbulencias locales que
resultan en pérdida de energía convertida en calor. Estas pérdidas se consideran menores en
comparación con las pérdidas por fricción en tuberías en sistemas grandes. La magnitud de las
pérdidas causadas por válvulas y accesorios está relacionada directamente con la velocidad del
fluido en movimiento.
2
v
Hl=K
2g
Donde:
K = Coeficiente de resistencia o de pérdida de carga
𝑣 = Velocidad (m/s)
𝑔 = Aceleración de la gravedad (m/s²)
Cálculo del fenómeno de ariete
Otras fórmulas y teorías
Se han utilizado varias fórmulas para calcular la sobrepresión en ciertas situaciones. Una de estas
teorías, conocida como "inelástica", asume que la tubería es rígida y que el agua es incompresible.
Según Parmakian, esta teoría proporciona resultados satisfactorios cuando se trata de maniobras
relativamente lentas, específicamente cuando el tiempo de la maniobra (T) es mayor que 1/300 de la
longitud de la tubería (L).
6. SELECCIÓN DE CONFIGURACIÓN DE SISTEMA DE BOMBEO
Luego de haber
7. RESULTADOS Y ANÁLISIS
8. DISCUSIÓN
9. CONCLUSIONES
10.RECOMENDACIONES
11.REFERENCIAS
- Microsoft Word - BOMBAS Y TUBERÍAS.doc (ugr.es)
- IME_253.pdf (udep.edu.pe)
- Fundacion Ecomar - ¿Qué son las aguas residuales?
12.ANEXOS
