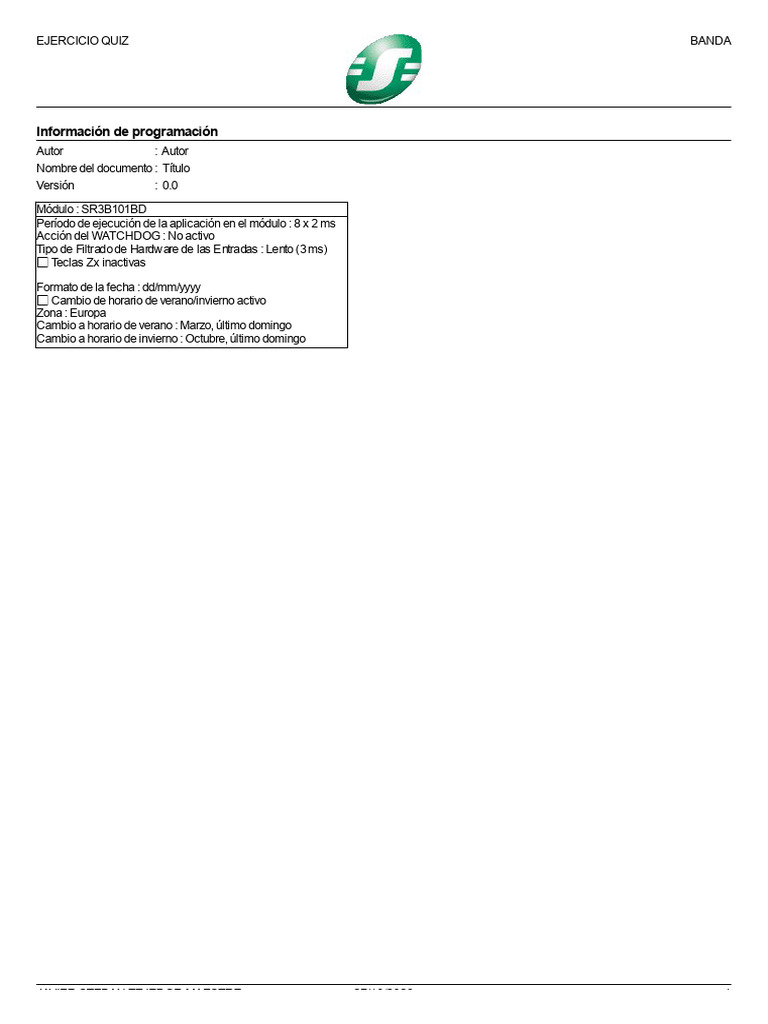

EJERCICIO QUIZ BANDA

Información de programación
Autor : Autor
Nombre del documento : Título
Versión : 0.0

Módulo : SR3B101BD
Período de ejecución de la aplicación en el módulo : 8 x 2 ms
Acción del WATCHDOG : No activo
Tipo de Filtrado de Hardware de las Entradas : Lento (3 ms)
Teclas Zx inactivas

Formato de la fecha : dd/mm/yyyy

Cambio de horario de verano/invierno activo
Zona : Europa
Cambio a horario de verano : Marzo, último domingo
Cambio a horario de invierno : Octubre, último domingo

JAVIER STEBAN TEJEDOR MAESTRE 27/10/2023 1

EJERCICIO QUIZ BANDA

Esquema del programa

No Contacto 1 Contacto 2 Contacto 3 Contacto 4 Contacto 5 Bobina Comentario
I2
001

REARME
I1 SQ1
002

MARCHA CINTA1
IC SM1 SET MARCA SIN TAPA

003

INDUCTIIVA
SQ2
004

ID M1 RQ2
005

FOTOELEC
± Q3
006

RM1
007

ID CC1 CONTADOR DE BOTELLAS TOTALES

008

FOTOELEC
IC CC2
009

INDUCTIIVA

010

C2 SQ4
011

ALARMA
C1 RC1 CONTADOR BOTELLA SIN TAPA

012

IB RC2
013

PC
C2
014

015

I2 RQ4
016

REARME ALARMA

017

C1 CC3
018

019

C3 RC3
020

JAVIER
021 STEBAN TEJEDOR MAESTRE 27/10/2023 1
EJERCICIO QUIZ BANDA

Entradas físicas
N.º Símbolo Función Candado Parámetros Localización (L/C) Comentario
I1 Entradas DIG --- No hay parámetros (2/1) MARCHA

I2 Entradas DIG --- No hay parámetros (1/2) (16/1) REARME

IB Entradas DIG --- No hay parámetros (13/1) PC

IC Entradas DIG --- No hay parámetros (3/1) (9/1) INDUCTIIVA

ID Entradas DIG --- No hay parámetros (5/1) (8/1) FOTOELEC

Salidas físicas
N.º Símbolo Función Remanencia Localización (L/C) Comentario
Q1 Salidas DIG No (2/6) CINTA1

Q2 Salidas DIG No (4/6) (5/6) CINTA2

Q3 Salidas DIG No (6/6) EXPULSION

Q4 Salidas DIG No (11/6) (16/6) ALARMA

Funciones configurables
N.º Símbolo Función Candado Remanencia Parámetros Localización (L/C)Comentario
Valor que se desea alcanzar: 7 Impulsos (8/6) (12/1) (12/6)
C1 Contadores No No Salida ON cuando el valor alcanza la preselección (18/1)
Valor que se desea alcanzar: 3 Impulsos (9/6) (11/1) (13/6)
C2 Contadores No No Salida ON cuando el valor alcanza la preselección (14/1)
Valor que se desea alcanzar: 3 Impulsos
C3 Contadores No No Salida ON cuando el valor alcanza la preselección (18/6) (20/1) (20/6)
M1 Relés auxiliares --- No No hay parámetros (3/6) (5/2) (7/6)

JAVIER STEBAN TEJEDOR MAESTRE 27/10/2023 1
