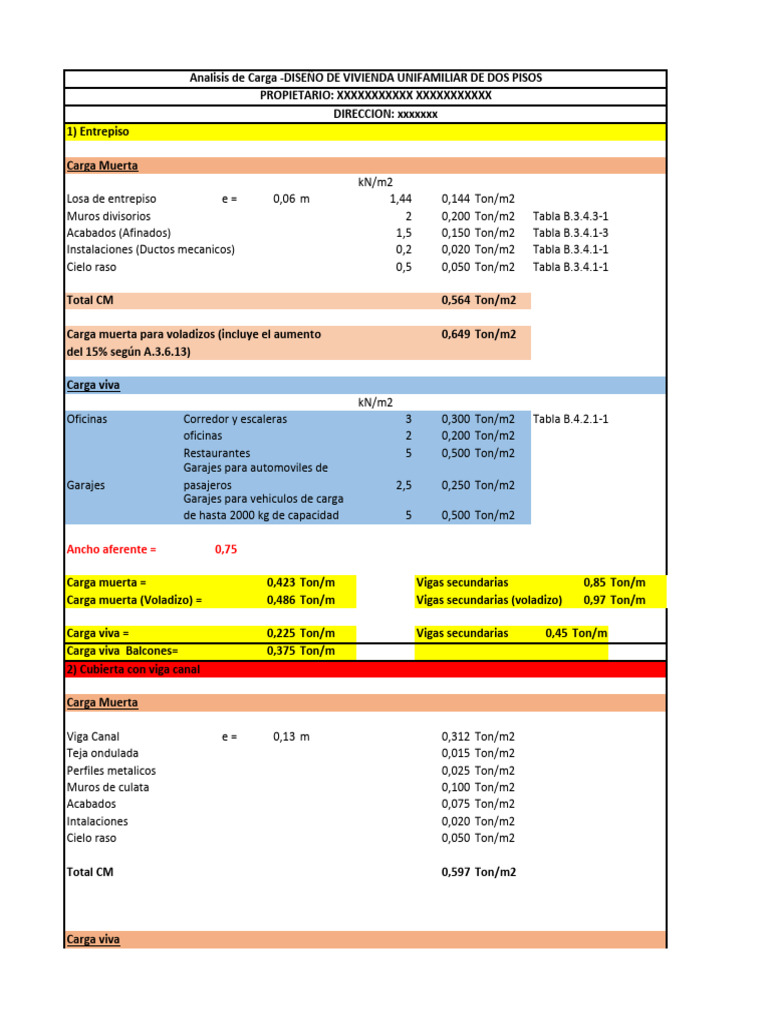

Analisis de Carga -DISEÑO DE VIVIENDA UNIFAMILIAR DE DOS PISOS

PROPIETARIO: XXXXXXXXXXX XXXXXXXXXXX


DIRECCION: xxxxxxx
1) Entrepiso

Carga Muerta
kN/m2
Losa de entrepiso e= 0,06 m 1,44 0,144 Ton/m2
Muros divisorios 2 0,200 Ton/m2 Tabla B.3.4.3-1
Acabados (Afinados) 1,5 0,150 Ton/m2 Tabla B.3.4.1-3
Instalaciones (Ductos mecanicos) 0,2 0,020 Ton/m2 Tabla B.3.4.1-1
Cielo raso 0,5 0,050 Ton/m2 Tabla B.3.4.1-1

Total CM 0,564 Ton/m2

Carga muerta para voladizos (incluye el aumento 0,649 Ton/m2


del 15% según A.3.6.13)

Carga viva
kN/m2
Oficinas Corredor y escaleras 3 0,300 Ton/m2 Tabla B.4.2.1-1
oficinas 2 0,200 Ton/m2
Restaurantes 5 0,500 Ton/m2
Garajes para automoviles de
Garajes pasajeros 2,5 0,250 Ton/m2
Garajes para vehiculos de carga
de hasta 2000 kg de capacidad 5 0,500 Ton/m2

Ancho aferente = 0,75

Carga muerta = 0,423 Ton/m Vigas secundarias 0,85 Ton/m


Carga muerta (Voladizo) = 0,486 Ton/m Vigas secundarias (voladizo) 0,97 Ton/m

Carga viva = 0,225 Ton/m Vigas secundarias 0,45 Ton/m


Carga viva Balcones= 0,375 Ton/m
2) Cubierta con viga canal

Carga Muerta

Viga Canal e= 0,13 m 0,312 Ton/m2


Teja ondulada 0,015 Ton/m2
Perfiles metalicos 0,025 Ton/m2
Muros de culata 0,100 Ton/m2
Acabados 0,075 Ton/m2
Intalaciones 0,020 Ton/m2
Cielo raso 0,050 Ton/m2

Total CM 0,597 Ton/m2

Carga viva
α <= 15° 0,05 Ton/m2
Lamina de agua e = 10 cm 0,1 Ton/m2

Total 0,15 Ton/m2


2) Cubierta

Carga Muerta

Teja ondulada 0,015 Ton/m2


Perfiles metalicos 0,025 Ton/m2
Muros de culata 0,100 Ton/m2
Acabados 0,075 Ton/m2
Intalaciones 0,020 Ton/m2
Cielo raso 0,050 Ton/m2

Total CM 0,29 Ton/m2

Carga viva

α <= 15° 0,05 Ton/m2

Total 0,05 Ton/m2
