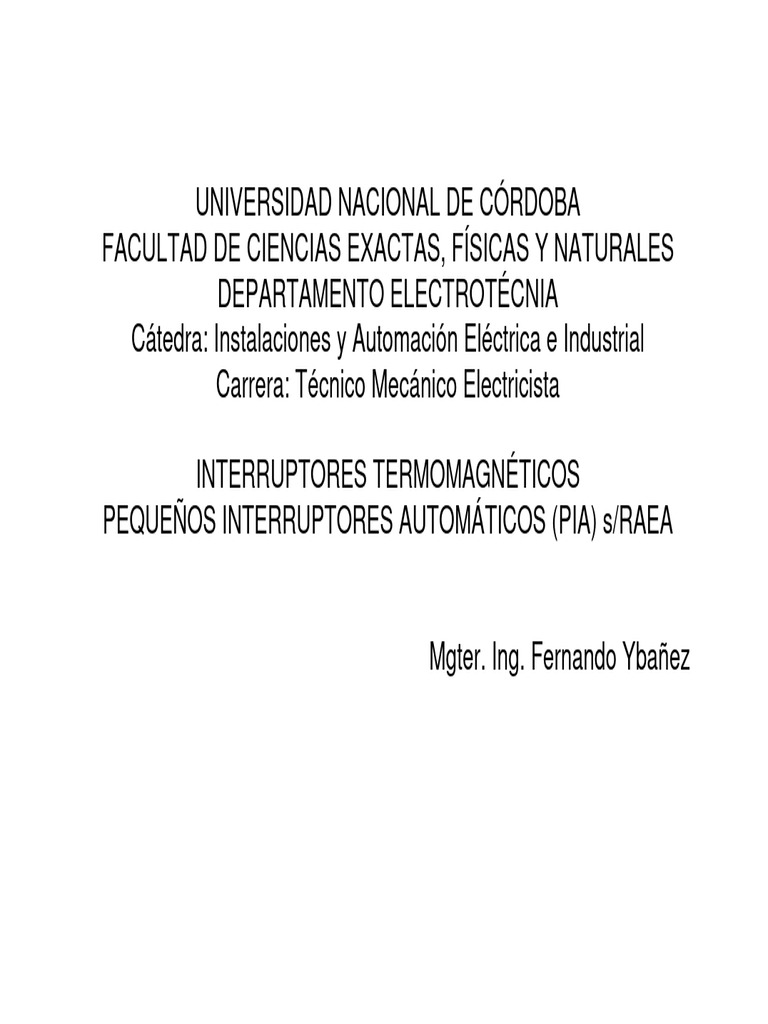

UNIVERSIDAD NACIONAL DE CÓRDOBA

FACULTAD DE CIENCIAS EXACTAS, FÍSICAS Y NATURALES

DEPARTAMENTO ELECTROTÉCNIA
Cátedra: Instalaciones y Automación Eléctrica e Industrial
Carrera: Técnico Mecánico Electricista

INTERRUPTORES TERMOMAGNÉTICOS
PEQUEÑOS INTERRUPTORES AUTOMÁTICOS (PIA) s/RAEA

Mgter. Ing. Fernando Ybañez

 INTERRUPTORES TERMOMAGNÉTICOS
PEQUEÑOS INTERRUPTORES AUTOMÁTICOS (PIA)
Definición: Un PIA es un elemento de protección y maniobra, que
permite acoplar y desacoplar circuitos eléctricos bajo carga, de manera
manual en condiciones normales o abrirlos en condición de falla.

Símbolo:

Este aparato protege contra fallas térmicas (sobrecargas) y contra

fallas magnéticas (cortocircuito).
¿Cómo está constituido y cómo opera
para proteger ante las fallas?
Curvas características Corriente vs. Tiempo
 Curvas características Corriente vs. Tiempo

Curva B: para proteger

conductores, etc.

Curva C: para proteger

conductores y cargas con
transitorios pronunciados en
arranque: lámparas, motores,
etc.

Curva D: para proteger

capacitores, inductancias,
válvulas electromagnéticas, etc.
 Variedad según cantidad de polos

Parámetros característicos a tener en cuenta para la selección de PIAs:

• Número de Polos (Uni, Bi, tri o tetrapolar)

•Tensión Asignada de servicio (400 Vca, 240 Vca, etc.)
• Corriente Nominal Asignada
• Capacidad de Ruptura
• Clase de Limitación
• Para ámbito industrial o domiciliario
 Características

PIAs s/IEC 60898 para uso en ámbito doméstico. Capacidad de Ruptura

expresada en Amperes.

PIAs s/IEC 60947-2 para uso en ámbito industrial. Capacidad de Ruptura

expresada en kA.
 Poder de Ruptura o de Corte

El poder de corte de un interruptor automático, define la capacidad de

éste para abrir un circuito automáticamente al establecerse una
corriente de cortocircuito, manteniendo el aparato su aptitud de
seccionamiento y capacidad funcional de restablecer el circuito.

De acuerdo a la tecnología de fabricación, existen dos tipos de

interruptores automáticos:
Rápidos
Limitadores

La diferencia entre un interruptor rápido y un limitador está dada por la

capacidad de este último a dejar pasar en un cortocircuito una
corriente inferior a la corriente de defecto presunta.
