Metrado Arquitectura Marca

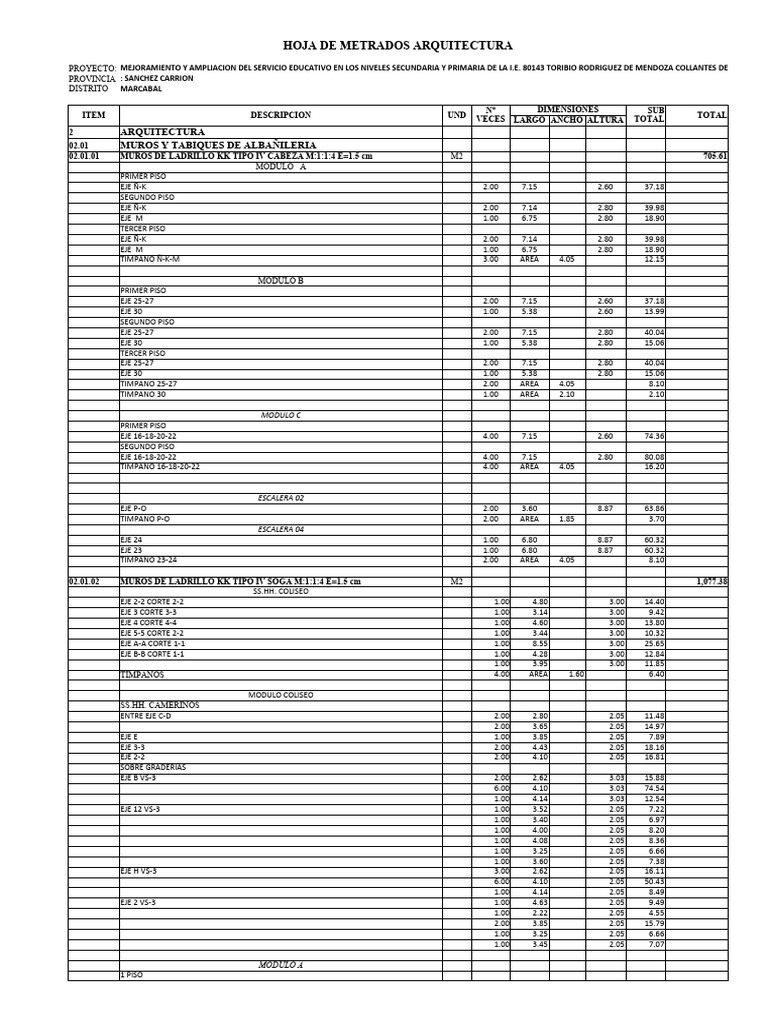

HOJA DE METRADOS ARQUITECTURA
PROYECTO: MEJORAMIENTO Y AMPLIACION DEL SERVICIO EDUCATIVO EN LOS NIVELES SECUNDARIA Y PRIMARIA DE LA I.E. 80143 TORIBIO RODRIGUEZ DE MENDOZA COLLANTES DE MARCABA
PROVINCIA : SANCHEZ CARRION
DISTRITO MARCABAL
N° DIMENSIONES SUB
ITEM DESCRIPCION UND TOTAL
VECES LARGO ANCHO ALTURA TOTAL
2 ARQUITECTURA
02.01 MUROS Y TABIQUES DE ALBAÑILERIA
02.01.01 MUROS DE LADRILLO KK TIPO IV CABEZA M:1:1:4 E=1.5 cm M2 705.61
MODULO A
PRIMER PISO
EJE Ñ-K 2.00 7.15 2.60 37.18
SEGUNDO PISO
EJE Ñ-K 2.00 7.14 2.80 39.98
EJE M 1.00 6.75 2.80 18.90
TERCER PISO
EJE Ñ-K 2.00 7.14 2.80 39.98
EJE M 1.00 6.75 2.80 18.90
TIMPANO Ñ-K-M 3.00 AREA 4.05 12.15
MODULO B
PRIMER PISO
EJE 25-27 2.00 7.15 2.60 37.18
EJE 30 1.00 5.38 2.60 13.99
SEGUNDO PISO
EJE 25-27 2.00 7.15 2.80 40.04
EJE 30 1.00 5.38 2.80 15.06
TERCER PISO
EJE 25-27 2.00 7.15 2.80 40.04
EJE 30 1.00 5.38 2.80 15.06
TIMPANO 25-27 2.00 AREA 4.05 8.10
TIMPANO 30 1.00 AREA 2.10 2.10
MODULO C
PRIMER PISO
EJE 16-18-20-22 4.00 7.15 2.60 74.36
SEGUNDO PISO
EJE 16-18-20-22 4.00 7.15 2.80 80.08
TIMPANO 16-18-20-22 4.00 AREA 4.05 16.20
ESCALERA 02
EJE P-O 2.00 3.60 8.87 63.86
TIMPANO P-O 2.00 AREA 1.85 3.70
ESCALERA 04
EJE 24 1.00 6.80 8.87 60.32
EJE 23 1.00 6.80 8.87 60.32
TIMPANO 23-24 2.00 AREA 4.05 8.10
02.01.02 MUROS DE LADRILLO KK TIPO IV SOGA M:1:1:4 E=1.5 cm M2 1,077.38

SS.HH. COLISEO
EJE 2-2 CORTE 2-2 1.00 4.80 3.00 14.40
EJE 3 CORTE 3-3 1.00 3.14 3.00 9.42
EJE 4 CORTE 4-4 1.00 4.60 3.00 13.80
EJE 5-5 CORTE 2-2 1.00 3.44 3.00 10.32
EJE A-A CORTE 1-1 1.00 8.55 3.00 25.65
EJE B-B CORTE 1-1 1.00 4.28 3.00 12.84
1.00 3.95 3.00 11.85
TIMPANOS 4.00 AREA 1.60 6.40
MODULO COLISEO
SS.HH. CAMERINOS
ENTRE EJE C-D 2.00 2.80 2.05 11.48
2.00 3.65 2.05 14.97
EJE E 1.00 3.85 2.05 7.89
EJE 3-3 2.00 4.43 2.05 18.16
EJE 2-2 2.00 4.10 2.05 16.81
SOBRE GRADERIAS
EJE B VS-3 2.00 2.62 3.03 15.88
6.00 4.10 3.03 74.54
1.00 4.14 3.03 12.54
EJE 12 VS-3 1.00 3.52 2.05 7.22
1.00 3.40 2.05 6.97
1.00 4.00 2.05 8.20
1.00 4.08 2.05 8.36
1.00 3.25 2.05 6.66
1.00 3.60 2.05 7.38
EJE H VS-3 3.00 2.62 2.05 16.11
6.00 4.10 2.05 50.43
1.00 4.14 2.05 8.49
EJE 2 VS-3 1.00 4.63 2.05 9.49
1.00 2.22 2.05 4.55
2.00 3.85 2.05 15.79
1.00 3.25 2.05 6.66
1.00 3.45 2.05 7.07
MODULO A
1 PISO
DISTRITO MARCABAL
N° DIMENSIONES SUB
EJE 14 4.00 2.48 1.53 15.18
EJE 13 2.00 2.48 1.53 7.59
2.00 0.90 1.53 2.75
2 PISO
EJE 14 4.00 2.48 1.15 11.41
EJE 13 2.00 2.48 1.53 7.59
2.00 1.37 1.53 4.19
VOLADIZO (confimaniento de parapeto) 1.00 15.28 0.90 13.75
3 PISO
EJE 14 4.00 2.48 1.15 11.41
EJE 13 2.00 2.48 1.53 7.59
2.00 1.37 1.53 4.19
EJE N-L 2.00 2.98 2.65 15.79
MODULO B
1 PISO
EJE J 1.00 2.18 1.53 3.33
1.00 2.48 1.53 3.79
2.00 2.55 1.53 7.80
1.00 2.25 1.53 3.44
EJE I 2.00 2.48 1.15 5.70
1.00 2.175 1.53 3.33
2.00 1.37 1.15 3.15
EJE 29 1.00 1.57 2.65 4.16
1.00 1.80 2.65 4.77
1.00 2.38 2.65 6.31
2 PISO
EJE J 1.00 2.18 1.53 3.33
1.00 2.48 1.53 3.79
2.00 2.55 1.53 7.80
1.00 2.25 1.53 3.44
EJE I 2.00 2.48 1.15 5.70
1.00 2.18 1.53 3.33
2.00 1.37 1.15 3.15
EJE 29 1.00 1.18 2.10 2.48
1.00 2.85 2.10 5.99
1.00 2.00 0.90 1.80
3 PISO
EJE J 1.00 2.18 1.53 3.33
1.00 2.48 1.53 3.79
2.00 2.55 1.53 7.80
1.00 2.25 1.53 3.44
EJE I 2.00 2.48 1.15 5.70
1.00 2.18 1.53 3.33
2.00 1.37 1.15 3.15
EJE 29 1.00 1.18 2.10 2.48
1.00 2.85 2.10 5.99
1.00 2.00 0.90 1.80
MODULO C
1 PISO
EJE I 2.00 2.20 1.15 5.06
4.00 2.50 1.15 11.50
EJE J
3.00 1.25 1.53 5.74
3.00 2.50 1.53 11.48
2 PISOS
EJE I 2.00 2.20 1.15 5.06
4.00 2.50 1.15 11.50
EJE J
3.00 1.25 1.53 5.74
3.00 2.50 1.53 11.48
1.00 23.14 0.90 20.83
SS.HH. ALUMNOS - DOC

EJE H CORTE 4-4 1.00 3.08 4.30 13.24
1.00 3.32 4.30 14.28
EJE 3 CORTE 4-4 1.00 3.32 4.30 14.28

ENTRE EJE I-J CORTE 5-5 1.00 1.58 3.10 4.90
1.00 2.30 3.10 7.13
1.00 2.03 3.10 6.29
1.00 1.10 3.10 3.41
1.00 0.50 3.10 1.55
1.00 2.28 3.10 7.07
1.00 1.50 3.10 4.65
EJE 15 CORTE 4-4 1.00 2.23 4.30 9.59
1.00 3.70 4.30 15.91
DISTRITO MARCABAL
N° DIMENSIONES SUB
EJE 1 MA-04 1.00 5.70 2.25 12.83
EJE 1 MA-05 1.00 8.75 2.25 19.69
1.00 1.82 2.25 4.10
EJE 2 1.00 4.20 3.10 13.02
ESCALERA 02
EJE 13 1.00 1.95 1.09 2.13
EJE 13* 1.00 0.60 2.10 1.26
ENTRE P-O 1.00 2.50 0.45 1.13
MURO PASAMANO 4.00 3.20 0.90 11.52
PARAPETO FRONTAL 2.00 3.90 0.90 7.02
ESCALERA 04
EJE J 1.00 2.40 1.09 2.62
SCA-1 1.00 0.80 2.10 1.68
SCA-1 1.00 2.50 2.10 5.25
MURO PASAMANO 4.00 3.20 0.90 11.52
CERCO PERIMETRICO
POSTERIOR PABELLON A 1.00 19.65 2.40 47.16
DESCONTAMOS COLUMNAS -8.00 0.25 2.40 -4.80
FRONTAL I.E. 1.00 6.25 2.40 15.00
FRONTAL I.E. 1.00 14.60 2.40 35.04
02.01.03 MUROS DE LADRILLO KK TIPO IV CANTO M:1:1:4 E=1.5 cm M2 64.53

SS.HH. COLISEO veces largo altura parcial
ENSANCHE DIVISIONES INTERIORES 7.00 1.70 1.80 21.42
MODULO COLISEO

02.02 REVOQUES, ENLUCIDOS Y MOLDURAS
02.02.01 TARRAJEO EN INTERIOR DE MUROS M2 1,857.29

MUROS DE CABEZA
MODULO A
PRIMER PISO CARAS
EJE Ñ-K 2.00 7.15 1.00 2.60 37.18
SEGUNDO PISO
EJE Ñ-K 2.00 7.14 1.00 2.80 39.98
EJE M 1.00 6.75 2.00 2.80 37.80
TERCER PISO
EJE Ñ-K 2.00 7.14 1.00 2.80 39.98
EJE M 1.00 6.75 2.00 2.80 37.80
TIMPANO Ñ-M 2.00 AREA 1.00 4.05 8.10
TIMPANO K 1.00 AREA 2.00 4.05 8.10
MODULO B
PRIMER PISO
EJE 25 1.00 7.15 1.00 2.60 18.59
EJE 27 1.00 7.15 2.00 2.60 37.18
EJE 30 1.00 5.38 1.00 2.60 13.99
SEGUNDO PISO
EJE 25 1.00 7.15 1.00 2.80 20.02
EJE 27 1.00 7.15 2.00 2.80 40.04
EJE 30 1.00 5.38 1.00 2.80 15.06
TERCER PISO
EJE 25 1.00 7.15 1.00 2.80 20.02
EJE 27 1.00 7.15 2.00 2.80 40.04
EJE 30 1.00 5.38 1.00 2.80 15.06
TIMPANO 25 1.00 AREA 1.00 4.05 4.05
TIMPANO 27 1.00 2.00 4.05 8.10
TIMPANO 30 1.00 AREA 1.00 2.10 2.10
MODULO C
PRIMER PISO
EJE 16-22 2.00 7.15 1.00 2.60 37.18
EJE 18-20 2.00 7.15 2.00 2.60 74.36
SEGUNDO PISO
EJE 16-22 2.00 7.15 1.00 2.80 40.04
EJE 18-20 2.00 7.15 2.00 2.80 80.08
TIMPANO 16-22 2.00 AREA 1.00 4.05 8.10
TIMPANO 20-18 2.00 AREA 2.00 4.05 16.20
DISTRITO MARCABAL
N° DIMENSIONES SUB
ESCALERA 02
EJE P-O 2.00 3.60 1.00 8.87 63.86
TIMPANO 23-24 2.00 AREA 1.00 1.85 3.70
ESCALERA 04
EJE 24 1.00 6.80 1.00 8.87 60.32
EJE 23 1.00 6.80 1.00 8.87 60.32
TIMPANO 23-24 2.00 AREA 1.00 4.05 8.10
MUROS DE LADRILLO KK TIPO IV SOGA M:1:1:4 E=1.5 cm M2

SS.HH. COLISEO
EJE 2-2 CORTE 2-2 1.00 4.80 1.00 3.00 14.40
EJE 3 CORTE 3-3 1.00 3.14 2.00 3.00 18.84
EJE 4 CORTE 4-4 1.00 4.60 2.00 3.00 27.60
EJE 5-5 CORTE 2-2 1.00 3.44 1.00 3.00 10.32
EJE A-A CORTE 1-1 1.00 8.55 1.00 3.00 25.65
EJE B-B CORTE 1-1 1.00 4.28 1.00 3.00 12.84
1.00 3.95 1.00 3.00 11.85
TIMPANOS 1.00 AREA 6.00 1.60 9.60
MODULO COLISEO
SS.HH. CAMERINOS
ENTRE EJE C-D 2.00 2.80 1.00 2.05 11.48
2.00 3.65 1.00 2.05 14.97
EJE E 1.00 3.85 2.00 2.05 15.79
EJE 3-3 2.00 4.43 1.00 2.05 18.16
EJE 2-2 2.00 4.10 1.00 2.05 16.81
SOBRE GRADERIAS
EJE B VS-3 2.00 2.62 1.00 3.03 15.88
6.00 4.10 1.00 3.03 74.54
1.00 4.14 1.00 3.03 12.54
EJE 12 VS-3 1.00 3.52 1.00 2.05 7.22
1.00 3.40 1.00 2.05 6.97
1.00 4.00 1.00 2.05 8.20
1.00 4.08 1.00 2.05 8.36
1.00 3.25 1.00 2.05 6.66
1.00 3.60 1.00 2.05 7.38
EJE H VS-3 3.00 2.62 1.00 2.05 16.11
6.00 4.10 1.00 2.05 50.43
1.00 4.14 1.00 2.05 8.49
EJE 2 VS-3 1.00 4.63 1.00 2.05 9.49
1.00 2.22 1.00 2.05 4.55
2.00 3.85 1.00 2.05 15.79
1.00 3.25 1.00 2.05 6.66
1.00 3.45 1.00 2.05 7.07
MODULO A
1 PISO
EJE 14 4.00 2.48 1.00 1.53 15.18
EJE 13 2.00 2.48 1.00 1.53 7.59
2.00 0.90 1.00 1.53 2.75
2 PISO
EJE 14 4.00 2.48 1.00 1.15 11.41
EJE 13 2.00 2.48 1.00 1.53 7.59
2.00 1.37 1.00 1.53 4.19
VOLADIZO (confimaniento de parapeto) 1.00 15.28 1.00 0.90 13.75
3 PISO
EJE 14 4.00 2.48 1.00 1.15 11.41
EJE 13 2.00 2.48 1.00 1.53 7.59
2.00 1.37 1.00 1.53 4.19
EJE N-L 2.00 2.98 2.00 2.65 31.59
MODULO B
1 PISO
EJE J 1.00 2.18 1.00 1.53 3.33
1.00 2.48 1.00 1.53 3.79
2.00 2.55 1.00 1.53 7.80
1.00 2.25 1.00 1.53 3.44
EJE I 2.00 2.48 1.00 1.15 5.70
1.00 2.175 1.00 1.53 3.33
2.00 1.37 1.00 1.15 3.15
EJE 29 1.00 1.57 2.00 2.65 8.32
1.00 1.80 2.00 2.65 9.54
1.00 2.38 2.00 2.65 12.61
2 PISO
EJE J 1.00 2.18 1.00 1.53 3.33
1.00 2.48 1.00 1.53 3.79
2.00 2.55 1.00 1.53 7.80
1.00 2.25 1.00 1.53 3.44
EJE I 2.00 2.48 1.00 1.15 5.70
1.00 2.18 1.00 1.53 3.33
2.00 1.37 1.00 1.15 3.15
DISTRITO MARCABAL
N° DIMENSIONES SUB
EJE 29 1.00 1.18 2.00 2.10 4.96
1.00 2.85 2.00 2.10 11.97
1.00 2.00 1.00 0.90 1.80
3 PISO
EJE J 1.00 2.18 1.00 1.53 3.33
1.00 2.48 1.00 1.53 3.79
2.00 2.55 1.00 1.53 7.80
1.00 2.25 1.00 1.53 3.44
EJE I 2.00 2.48 1.00 1.15 5.70
1.00 2.18 1.00 1.53 3.33
2.00 1.37 1.00 1.15 3.15
EJE 29 1.00 1.18 2.00 2.10 4.96
1.00 2.85 2.00 2.10 11.97
1.00 2.00 1.00 0.90 1.80
MODULO C
1 PISO
EJE I 2.00 2.20 1.00 1.15 5.06
4.00 2.50 1.00 1.15 11.50
EJE J
3.00 1.25 1.00 1.53 5.74
3.00 2.50 1.00 1.53 11.48
.
2 PISOS
EJE I 2.00 2.20 1.00 1.15 5.06
4.00 2.50 1.00 1.15 11.50
EJE J
3.00 1.25 1.00 1.53 5.74
3.00 2.50 1.00 1.53 11.48
1.00 23.14 1.00 0.90 20.83

EJE H CORTE 4-4 1.00 3.08 1.00 4.30 13.24
1.00 3.32 1.00 4.30 14.28
EJE 3 CORTE 4-4 1.00 3.32 1.00 4.30 14.28

ENTRE EJE I-J CORTE 5-5 1.00 1.58 2.00 3.10 9.80
1.00 2.30 2.00 3.10 14.26
1.00 2.03 2.00 3.10 12.59
1.00 1.10 2.00 3.10 6.82
1.00 0.50 2.00 3.10 3.10
1.00 2.28 2.00 3.10 14.14
1.00 1.50 2.00 3.10 9.30
EJE 15 CORTE 4-4 1.00 2.23 1.00 4.30 9.59
1.00 3.70 1.00 4.30 15.91
EJE 1 MA-04 1.00 5.70 1.00 2.25 12.83
EJE 1 MA-05 1.00 8.75 1.00 2.25 19.69
1.00 1.82 1.00 2.25 4.10
EJE 2 1.00 4.20 2.00 3.10 26.04
ESCALERA 02
EJE 13 1.00 1.95 1.00 1.09 2.13
EJE 13* 1.00 0.60 1.00 2.10 1.26
ENTRE P-O 1.00 2.50 1.00 0.45 1.13
MURO PASAMANO 4.00 3.20 2.00 0.90 23.04
PARAPETO FRONTAL 2.00 3.90 1.00 0.90 7.02
ESCALERA 04
EJE J 1.00 2.40 1.00 1.09 2.62
SCA-1 1.00 0.80 2.00 2.10 3.36
SCA-1 1.00 2.50 2.00 2.10 10.50
MURO PASAMANO 4.00 3.20 2.00 0.90 23.04
MUROS DE LADRILLO KK TIPO IV CANTO M:1:1:4 E=1.5 cm M2

SS.HH. COLISEO veces largo caras altura
ENSANCHE DIVISIONES INTERIORES 7.00 1.70 2.00 1.80 42.84
MODULO COLISEO

DESCONTAR TARRAJEO PRIMARIO

SS.HH. COLISEO
EJE 2-2 CORTE 2-2 -1.00 4.80 1.00 1.50 -7.20
EJE 3 CORTE 3-3 -1.00 3.14 2.00 1.50 -9.42
DISTRITO MARCABAL
N° DIMENSIONES SUB
EJE 4 CORTE 4-4 -1.00 4.60 2.00 1.50 -13.80
EJE 5-5 CORTE 2-2 -1.00 3.44 1.00 1.50 -5.16
EJE A-A CORTE 1-1 -1.00 8.55 1.00 1.50 -12.83
EJE B-B CORTE 1-1 -1.00 4.28 1.00 1.50 -6.42
-1.00 3.95 1.00 1.50 -5.93
ENSANCHE DIVISIONES INTERIORES -7.00 1.70 2.00 1.50 -35.70
MODULO COLISEO
SS.HH. CAMERINOS
ENTRE EJE C-D -2.00 2.80 1.00 1.50 -8.40
-2.00 3.65 1.00 1.50 -10.95
EJE E -1.00 3.85 2.00 1.50 -5.78
EJE 3-3 -2.00 4.43 1.00 1.50 -13.29
EJE 2-2 -2.00 4.10 1.00 1.50 -12.30
-10.00 1.55 1.00 1.80 -27.90

EJE H CORTE 4-4 -1.00 3.08 1.00 1.50 -4.62
-1.00 3.32 1.00 1.50 -4.98
EJE 3 CORTE 4-4 -1.00 3.32 1.00 1.50 -4.98

ENTRE EJE I-J CORTE 5-5 -1.00 1.58 2.00 1.50 -4.74
-1.00 2.30 2.00 1.50 -6.90
-1.00 2.03 2.00 1.50 -6.09
-1.00 1.10 2.00 1.50 -3.30
-1.00 0.50 2.00 1.50 -1.50
-1.00 2.28 2.00 1.50 -6.84
-1.00 1.50 2.00 1.50 -4.50
EJE 15 CORTE 4-4 -1.00 2.23 1.00 1.50 -3.35
-1.00 3.70 1.00 1.50 -5.55
EJE 1 MA-04 -1.00 5.70 1.00 1.50 -8.55
EJE 1 MA-05 -1.00 8.75 1.00 1.50 -13.13
-1.00 1.82 1.00 1.50 -2.73
EJE 2 -1.00 4.20 2.00 1.50 -12.60
MODULO B
COCINA-ALMACEN -1.00 23.40 1.00 1.50 -35.10
02.02.02 TARRAJEO EN EXTERIOR DE MUROS M2 1,088.88

MUROS DE CABEZA
MODULO A
PRIMER PISO CARAS
EJE Ñ-K 2.00 7.15 1.00 2.60 37.18
SEGUNDO PISO
EJE Ñ-K 2.00 7.14 1.00 2.80 39.98
TERCER PISO
EJE Ñ-K 2.00 7.14 1.00 2.80 39.98
TIMPANO Ñ-K 2.00 AREA 1.00 4.05 8.10
MODULO B
PRIMER PISO
EJE 25 1.00 7.15 0.00 2.60 0.00
EJE 30 1.00 5.38 1.00 2.60 13.99
SEGUNDO PISO
EJE 25 1.00 7.15 0.00 2.80 0.00
EJE 30 1.00 5.38 1.00 2.80 15.06
TERCER PISO
EJE 25 1.00 7.15 0.00 2.80 0.00
EJE 30 1.00 5.38 1.00 2.80 15.06
TIMPANO 25-27 2.00 AREA 0.00 4.05 0.00
TIMPANO 30 1.00 AREA 1.00 2.10 2.10
MODULO C
PRIMER PISO
EJE 16-18-20-22 4.00 7.15 0.00 2.60 0.00
SEGUNDO PISO
EJE 16 1.00 7.15 1.00 2.80 20.02
TIMPANO 16 1.00 AREA 1.00 4.05 4.05
ESCALERA 02
EJE P 1.00 3.60 1.00 8.87 31.93
TIMPANO P 1.00 AREA 1.00 1.85 1.85
ESCALERA 04
EJE 23 1.00 6.80 1.00 2.80 19.04

TIMPANO 23 1.00 AREA 1.00 4.05 4.05
MUROS DE SOGA M2
DISTRITO MARCABAL
N° DIMENSIONES SUB
SS.HH. COLISEO
EJE 2-2 CORTE 2-2 1.00 4.80 1.00 3.00 14.40
EJE 3 CORTE 3-3 1.00 3.14 0.00 3.00 0.00
EJE 4 CORTE 4-4 1.00 4.60 0.00 3.00 0.00
EJE 5-5 CORTE 2-2 1.00 3.44 0.00 3.00 0.00
EJE A-A CORTE 1-1 1.00 8.55 0.00 3.00 0.00
EJE B-B CORTE 1-1 1.00 4.28 1.00 3.00 12.84
1.00 3.95 0.00 3.00 0.00
TIMPANOS 1.00 AREA 1.00 1.60 1.60
MODULO COLISEO
SS.HH. CAMERINOS
ENTRE EJE C-D 2.00 2.80 0.00 2.05 0.00
2.00 3.65 0.00 2.05 0.00
EJE E 1.00 3.85 0.00 2.05 0.00
EJE 3-3 2.00 4.43 1.00 2.05 18.16
EJE 2-2 2.00 4.10 1.00 2.05 16.81
SOBRE GRADERIAS
EJE B VS-3 2.00 2.62 0.00 3.03 0.00
6.00 4.10 0.00 3.03 0.00
1.00 4.14 0.00 3.03 0.00
EJE 12 VS-3 1.00 3.52 1.00 2.05 7.22
1.00 3.40 1.00 2.05 6.97
1.00 4.00 1.00 2.05 8.20
1.00 4.08 1.00 2.05 8.36
1.00 3.25 1.00 2.05 6.66
1.00 3.60 1.00 2.05 7.38
EJE H VS-3 3.00 2.62 1.00 2.05 16.11
6.00 4.10 1.00 2.05 50.43
1.00 4.14 1.00 2.05 8.49
EJE 2 VS-3 1.00 4.63 1.00 2.05 9.49
1.00 2.22 1.00 2.05 4.55
2.00 3.85 1.00 2.05 15.79
1.00 3.25 1.00 2.05 6.66
1.00 3.45 1.00 2.05 7.07
EXTERIOR MUROS DE CONTENCION

EJE 12 VS-3 1.00 3.77 1.00 1.62 6.11
1.00 3.65 1.00 1.62 5.91
1.00 4.25 1.00 1.62 6.89
1.00 4.33 1.00 1.62 7.01
1.00 3.85 1.00 1.62 6.24
EJE H VS-3 1.00 4.39 1.00 1.62 7.11
6.00 4.35 1.00 1.62 42.28
1.00 2.87 1.00 1.62 4.65
MODULO A
1 PISO
EJE 14 4.00 2.48 1.00 1.53 15.18
EJE 13 2.00 2.48 1.00 1.53 7.59
2.00 0.90 1.00 1.53 2.75
2 PISO
EJE 14 4.00 2.48 1.00 1.15 11.41
EJE 13 2.00 2.48 1.00 1.53 7.59
2.00 1.37 1.00 1.53 4.19
3 PISO
EJE 14 4.00 2.48 1.00 1.15 11.41
EJE 13 2.00 2.48 1.00 1.53 7.59
2.00 1.37 1.00 1.53 4.19
MODULO B
1 PISO
EJE J 1.00 2.18 1.00 1.53 3.33
1.00 2.48 1.00 1.53 3.79
2.00 2.55 1.00 1.53 7.80
1.00 2.25 1.00 1.53 3.44
EJE I 2.00 2.48 1.00 1.15 5.70
1.00 2.175 1.00 1.53 3.33
2.00 1.37 1.00 1.15 3.15
2 PISO
EJE J 1.00 2.18 1.00 1.53 3.33
1.00 2.48 1.00 1.53 3.79
2.00 2.55 1.00 1.53 7.80
1.00 2.25 1.00 1.53 3.44
EJE I 2.00 2.48 1.00 1.15 5.70
1.00 2.18 1.00 1.53 3.33
2.00 1.37 1.00 1.15 3.15
1.00 2.00 1.00 0.90 1.80
3 PISO
EJE J 1.00 2.18 1.00 1.53 3.33
DISTRITO MARCABAL
N° DIMENSIONES SUB
1.00 2.48 1.00 1.53 3.79
2.00 2.55 1.00 1.53 7.80
1.00 2.25 1.00 1.53 3.44
EJE I 2.00 2.48 1.00 1.15 5.70
1.00 2.18 1.00 1.53 3.33
2.00 1.37 1.00 1.15 3.15
1.00 2.00 1.00 0.90 1.80
MODULO C
1 PISO
EJE I 2.00 2.20 1.00 1.15 5.06
4.00 2.50 1.00 1.15 11.50
EJE J
3.00 1.25 1.00 1.53 5.74
3.00 2.50 1.00 1.53 11.48
2 PISOS
EJE I 2.00 2.20 1.00 1.15 5.06
4.00 2.50 1.00 1.15 11.50
EJE J
3.00 1.25 1.00 1.53 5.74
3.00 2.50 1.00 1.53 11.48
1.00 23.14 1.00 0.90 20.83

EJE H CORTE 4-4 1.00 3.08 0.00 4.30 0.00
1.00 3.32 0.00 4.30 0.00
EJE 3 CORTE 4-4 1.00 3.32 0.00 4.30 0.00

1.00 2.30 0.00 3.10 0.00
1.00 2.03 0.00 3.10 0.00
1.00 1.10 0.00 3.10 0.00
1.00 0.50 0.00 3.10 0.00
1.00 2.28 0.00 3.10 0.00
1.00 1.50 0.00 3.10 0.00
EJE 15 CORTE 4-4 1.00 2.23 0.00 4.30 0.00
1.00 3.70 0.00 4.30 0.00
EJE 1 MA-04 1.00 5.70 1.00 2.25 12.83
EJE 1 MA-05 1.00 8.75 1.00 2.25 19.69
1.00 1.82 1.00 2.25 4.10
EJE 2 1.00 4.20 0.00 3.10 0.00
ESCALERA 02
EJE 13 1.00 1.95 0.00 1.09 0.00
EJE 13* 1.00 0.60 0.00 2.10 0.00
ENTRE P-O 1.00 2.50 0.00 0.45 0.00
MURO PASAMANO 4.00 3.20 0.00 0.90 0.00
ESCALERA 04
EJE J 1.00 2.40 0.00 1.09 0.00
SCA-1 1.00 0.80 0.00 2.10 0.00
SCA-1 1.00 2.50 0.00 2.10 0.00
MURO PASAMANO 4.00 3.20 0.00 0.90 0.00
CERCO PERIMETRICO
POSTERIOR PABELLON A 1.00 19.65 2.00 2.40 94.32
DESCONTAMOS COLUMNAS -8.00 0.25 2.00 2.40 -9.60
FRONTAL I.E. 1.00 6.25 2.00 2.40 30.00
FRONTAL I.E. 1.00 14.60 2.00 2.40 70.08
02.02.03 TARRAJEO DE COLUMNAS M2 1,133.55

CONFINAMIENTO
MODULO VECES ANCHO CARAS ALTURA
MODULO COLISEO
EJE B CA-2 1 14.00 0.25 1.00 3.05 10.68
1 4.00 0.25 1.00 2.40 2.40
EJE 12 CA-2 1 10.00 0.25 2.00 2.05 10.25
1 2.00 0.25 2.00 1.00 1.00
EJE H CA-2 1 14.00 0.25 2.00 2.05 14.35
1 2.00 0.25 2.00 1.00 1.00
1 2.00 0.25 2.00 3.85 3.85
EJE 2 CA-2 1 8.00 0.25 2.00 2.05 8.20
1 4.00 0.25 2.00 1.00 2.00
DISTRITO MARCABAL
N° DIMENSIONES SUB
PARAPETO ESTRADO 1 4.00 0.25 2.00 1.00 2.00
SS.HH. COLISEO
CA-03 1 15.00 0.20 2.00 0.30 1.80
MODULO A
PRIMER PISO CA-01
EJE 14 1 8.00 0.25 2.00 1.53 6.12
EJE 13 1 8.00 0.25 2.00 1.53 6.12
SEGUNDO PISO
EJE 14 1 8.00 0.25 2.00 1.15 4.60
EJE 13 1 8.00 0.25 2.00 1.53 6.12
VOLADIZO CA-2 1 10.00 0.25 2.00 0.90 4.50
TERCER PISO
EJE 14 1 8.00 0.25 2.00 1.15 4.60
EJE 13 1 8.00 0.25 2.00 1.53 6.12
MURO ALMACEN BIBLI. CA-3 1 4.00 0.25 2.00 2.50 5.00
VOLADIZO CA-2 1 10.00 0.25 2.00 0.90 4.50
MODULO B
PRIMER PISO
EJE I 1 2.00 0.25 2.00 1.53 1.53
1 8.00 0.25 2.00 1.15 4.60
EJE J 1 10.00 0.25 2.00 1.53 7.65
CA-3 (COCINA) 1 4.00 0.25 2.00 2.65 5.30
SEGUNDO PISO
EJE I 1 2.00 0.25 2.00 1.53 1.53
1 8.00 0.25 2.00 1.15 4.60
EJE J 1 10.00 0.25 2.00 1.53 7.65
CA-3 1 4.00 0.25 2.00 2.00 4.00
VOLADIZO CA-2 1 6.00 0.25 2.00 0.90 2.70
TERCER PISO
EJE I 1 2.00 0.25 2.00 1.53 1.53
1 8.00 0.25 2.00 1.15 4.60
EJE J 1 10.00 0.25 2.00 1.53 7.65
CA-3 1 4.00 0.25 2.00 2.00 4.00
VOLADIZO CA-2 1 6.00 0.25 2.00 0.90 2.70
MODULO C
PRIMER PISO
EJE I 1 12.00 0.25 2.00 1.15 6.90
EJE J 1 12.00 0.25 2.00 1.53 9.18
SEGUNDO PISO
EJE I 1 12.00 0.25 2.00 1.15 6.90
EJE J 1 12.00 0.25 2.00 1.53 9.18
VOLADIZO AULAS 1 16.00 0.25 2.00 0.90 7.20

CA-02 1 7.00 0.20 2.00 0.30 0.84
ESCALERA 02
VOLADIZO ESCALERA CA-1(3 pisos) 6.00 0.25 2.00 1.00 3.00
CA-02 EJE 13 4.00 0.25 2.00 0.85 1.70
4.00 0.25 2.00 1.00 2.00
CA-02 DEPSITO 3.00 0.25 2.00 2.80 4.20
ESCALERA 04
VOLADIZO ESCALERA CA-1 6.00 0.25 2.00 1.00 3.00
CA-02 EJE A-A 4.00 0.25 2.00 0.85 1.70
4.00 0.25 2.00 1.00 2.00
CA-02 DEPSITO 3.00 0.25 2.00 2.80 4.20
CERCO PERIMETRICO
POSTERIOR PABELLON A
8.00 0.75 2.40 14.40
FRONTAL I.E.
3.00 0.75 2.40 5.40
FRONTAL I.E.
7.00 0.75 2.40 12.60
PORTICO DE INGRESO
C-1 2.00 1.20 2.60 6.24
C-2 1.00 0.80 2.60 2.08
COLUMNAS PRINCIPALES
SS.HH. COLISEO perimetro

C-5 1.00 0.38 1.50 0.57
C-6 1.00 0.50 1.50 0.75
C-7 1.00 0.45 1.50 0.68
DISTRITO MARCABAL
N° DIMENSIONES SUB
C-8 1.00 0.22 1.50 0.33
C-9 4.00 0.45 1.50 2.70
CA-1 7.00 0.25 2.00 1.50 5.25
COLISEO
EJE B veces perimetro altura
C-2 1.00 1.35 5.45 7.36
C-1 8.00 0.95 3.20 24.32
C-1 1.00 1.25 5.45 6.81
C-4 8.00 0.00 0.65 0.00
EJE 12
C-2 2.00 1.35 3.20 8.64
C-3 5.00 1.00 5.45 27.25
C-4 7.00 0.00 0.75 0.00
EJE H
C-2 1.00 1.35 3.20 4.32
C-1 9.00 1.20 5.45 58.86
C-4 8.00 0.00 0.75 0.00
EJE 2
C-3 5.00 1.00 5.45 27.25
C-4 4.00 0.00 2.45 0.00
4.00 0.00 0.65 0.00
C-10 1.00 0.55 2.20 1.21
CA-1 4.00 0.65 2.20 5.72
MODULO A veces
1 PISO
C-1 4.00 1.26 2.65 13.36
C-2 6.00 2.40 2.65 38.16
C-4 2.00 0.50 2.65 2.65
2 PISO
C-1 4.00 1.26 2.65 13.36
C-2 6.00 2.40 2.65 38.16
C-4 2.00 0.50 2.65 2.65
3 PISO
C-1 4.00 1.26 2.65 13.36
C-2 6.00 2.40 2.65 38.16
C-4 2.00 0.50 3.75 3.75
MODULO B
1 PISO
EJE I
C-3-6-7 2.00 2.05 2.65 10.87
1.00 1.80 2.65 4.77
C-2-5 3.00 2.40 2.65 19.08
C-4 2.00 0.50 2.65 2.65
1.00 0.25 2.65 0.66
EJE J
C-3-6-7 3.00 2.05 2.65 16.30
C-2-5 3.00 2.40 2.65 19.08
2 PISO
EJE I-J
C-3-6-7 6.00 2.05 2.65 32.60
C-2-5 6.00 2.40 2.65 38.16
C-4 2.00 0.50 2.65 2.65
1.00 0.25 2.65 0.66
3 PISO
EJE I-J
C-3-6-7 6.00 2.05 2.65 32.60
C-2-5 6.00 2.40 2.65 38.16
C-4 2.00 0.50 3.75 3.75
1.00 0.25 2.65 0.66
MODULO C
COLUMNAS, CONCRETO Fć=210 kg/cm2 - 1 PISO CARAS VECES ANCHO ALTURA

C-3 1.00 8.00 0.90 2.65 19.08
2.00 8.00 0.25 2.65 10.60
1.00 8.00 0.65 2.65 13.78
C-2 1.00 6.00 0.90 2.65 14.31
3.00 6.00 0.30 2.65 14.31
2.00 6.00 0.25 2.65 7.95
2.00 6.00 0.20 2.65 6.36
C-4 2.00 4.00 0.25 2.65 5.30
COLUMNAS, CONCRETO Fć=210 kg/cm2 - 2 PISOS

C-3 1.00 8.00 0.90 2.65 19.08
2.00 8.00 0.25 2.65 10.60
1.00 8.00 0.65 2.65 13.78
C-2 1.00 6.00 0.90 2.65 14.31
3.00 6.00 0.30 2.65 14.31
2.00 6.00 0.25 2.65 7.95
DISTRITO MARCABAL
N° DIMENSIONES SUB
2.00 6.00 0.20 2.65 6.36
C-4 2.00 4.00 0.25 2.65 5.30
COL -4 TIMPANOS 1.00 2.00 0.25 1.20 0.60

C-11 1.00 1.78 1.25 2.23
C-9 5.00 0.65 1.25 4.06
C-5 2.00 0.70 1.25 1.75
C-10 1.00 0.55 1.25 0.69
CA-1 11.00 0.50 1.25 6.88
ESCALERA 02
C-01 2.00 0.85 8.50 14.45
C-02 2.00 1.60 8.50 27.20
ESCALERA 04
C-01 4.00 0.85 8.50 28.90
C-02 2.00 1.60 8.50 27.20
02.02.04 TARRAJEO DE VIGAS M2 1,501.71

VIGAS DE CONFINAMIENTO veces largo caras alto
MODULO COLISEO
EJE B VS-3 2.00 2.87 1.00 0.15 0.86
6.00 4.35 1.00 0.15 3.92
1.00 4.39 1.00 0.15 0.66
EJE 12 VS-3 1.00 3.77 2.00 0.15 1.13
1.00 3.65 2.00 0.15 1.10
1.00 4.25 2.00 0.15 1.28
1.00 4.33 2.00 0.15 1.30
1.00 3.50 2.00 0.15 1.05
1.00 3.85 2.00 0.15 1.16
EJE H VS-3 3.00 2.87 2.00 0.15 2.58
6.00 4.35 2.00 0.15 7.83
1.00 4.39 2.00 0.15 1.32
EJE 2 VS-3 1.00 4.88 2.00 0.15 1.46
1.00 2.47 2.00 0.15 0.74
2.00 4.10 2.00 0.15 2.46
1.00 3.50 2.00 0.15 1.05
1.00 3.70 2.00 0.15 1.11
MODULO A
1 PISO
EJE 14 4.00 2.98 2.00 0.10 2.38
EJE 13 2.00 2.98 2.00 0.10 1.19
2.00 1.40 2.00 0.10 0.56
2 PISO
EJE 14 4.00 2.98 2.00 0.10 2.38
EJE 13 2.00 2.98 2.00 0.10 1.19
2.00 1.87 2.00 0.10 0.75
3 PISO
EJE 14 4.00 2.98 2.00 0.10 2.38
EJE 13 2.00 2.98 2.00 0.10 1.19
2.00 1.87 2.00 0.10 0.75
EJE N-L 2.00 3.48 2.00 0.10 1.39
MODULO B
1 PISO
EJE J 1.00 2.68 2.00 0.10 0.54
1.00 2.98 2.00 0.10 0.60
2.00 3.05 2.00 0.10 1.22
1.00 2.75 2.00 0.10 0.55
EJE I 2.00 2.98 2.00 0.10 1.19
1.00 2.68 2.00 0.10 0.54
2.00 1.87 2.00 0.10 0.75
EJE 29 1.00 2.07 2.00 0.10 0.41
1.00 2.30 2.00 0.10 0.46
1.00 2.88 2.00 0.10 0.58
2 PISO
EJE J 1.00 2.68 2.00 0.10 0.54
1.00 2.98 2.00 0.10 0.60
2.00 3.05 2.00 0.10 1.22
1.00 2.75 2.00 0.10 0.55
EJE I 2.00 2.98 2.00 0.10 1.19
1.00 2.68 2.00 0.10 0.54
2.00 1.87 2.00 0.10 0.75
EJE 29 1.00 1.68 2.00 0.10 0.34
1.00 3.35 2.00 0.10 0.67
DISTRITO MARCABAL
N° DIMENSIONES SUB
1.00 2.50 2.00 0.10 0.50
3 PISO
EJE J 1.00 2.68 2.00 0.10 0.54
1.00 2.98 2.00 0.10 0.60
2.00 3.05 2.00 0.10 1.22
1.00 2.75 2.00 0.10 0.55
EJE I 2.00 2.98 2.00 0.10 1.19
1.00 2.68 2.00 0.10 0.54
2.00 1.87 2.00 0.10 0.75
EJE 29 1.00 1.68 2.00 0.10 0.34
1.00 3.35 2.00 0.10 0.67
1.00 2.50 2.00 0.10 0.50
MODULO C
VIGAS DE CONFINAMIENTO, CONCRETO Fć=175 kg/cm2 - 1 PISO
EJE I 2.00 2.70 2.00 0.10 1.08
4.00 3.00 2.00 0.10 2.40
EJE J
3.00 1.75 2.00 0.10 1.05
3.00 3.00 2.00 0.10 1.80
VIGAS DE CONFINAMIENTO, CONCRETO Fć=175 kg/cm2 - 2 PISOS

EJE I 2.00 2.70 2.00 0.10 1.08
4.00 3.00 2.00 0.10 2.40
EJE J
3.00 1.75 2.00 0.10 1.05
3.00 3.00 2.00 0.10 1.80
1.00 23.64 2.00 0.10 4.73
ESCALERA 02
DEPOSITO 1.00 4.00 2.00 0.10 0.80
ENTRE EJE P-O 2.00 3.85 2.00 0.20 3.08
EJE P-O 2.00 4.75 2.00 0.20 3.80
3.00 2.50 2.00 0.20 3.00
2.00 1.80 2.00 0.20 1.44
VIGA DEL PARAPETO (borde) 2.00 3.90 2.00 0.10 1.56
ESCALERA 04
DEPOSITO 1.00 4.00 2.00 0.10 0.80
EJE J VAM-1 3.00 2.95 2.00 0.10 1.77
ENTRE EJE I-J 2.00 3.85 2.00 0.20 3.08
2.00 2.00 2.00 0.20 1.60
PORTICO DE INGRESO
VIGA 1.00 4.75 2.00 0.45 4.28
1.00 4.75 1.00 0.25 1.19
CORTE 1-1 1.00 3.35 2.00 0.45 3.02
CORTE 2-2 1.00 2.15 2.00 0.45 1.94
CERCO PERIMETRICO
FRONTAL I.E. 1.00 6.25 2.00 0.15 1.88
FRONTAL I.E. 1.00 14.60 2.00 0.15 4.38
VIGAS PRINCIPALES n.veces largo perimetro parcial
SS.HH. COLISEO
EJE A VS-01(15X35) 1.00 9.35 0.15 1.40
EJE B VS-01(15X35) 1.00 10.53 0.50 5.27
EJE 2 VA-01(15X30) 1.00 4.80 0.20 0.96
EJE 3 VA-01(15X30) 1.00 4.38 0.20 0.88
EJE 4 VA-01(15X30) 1.00 4.05 0.20 0.81
EJE 5 VA-01(15X30) 1.00 3.45 0.10 0.35
VA-02 TIMPANOS 4.00 4.00 0.40 6.40
VB(20X20) 1.00 6.50 0.40 2.60
COLISEO
ESTRADO
VCH-01 2.00 4.10 0.25 2.05
VB 20X20 2.00 3.85 0.40 3.08
2.00 2.90 0.40 2.32
VA-01 15X30 1.00 3.85 0.20 0.77
VS-02 (25X40) 1.00 9.60 0.70 6.72
DISTRITO MARCABAL
N° DIMENSIONES SUB
VIGAS PERIMETRICAS INTERMEDIAS
EJE B (VP-01) 1.00 36.25 0.70 25.38
EJE H (VP-01) 1.00 36.25 1.15 41.69
EJE 2-12 (VP-01) 2.00 23.35 1.15 53.71
VIGAS PERIMETRICAS FINALES

EJE B (VIGA CANALON) 1.00 36.25 1.65 59.81
EJE H (VIGA CANALON) 1.00 36.25 2.45 88.81
EJE 2-12 (VP-02) 2.00 23.35 1.05 49.04
MODULO A
VIGAS, CONCRETO Fć=210 kg/cm2 - 1 PISO
PRIMER NIVEL
EJE 14 VA-1 4.00 3.00 1.15 13.80
EJE 13 VA-1 4.00 3.00 0.95 11.40
EJE K-Ñ VS-1 2.00 7.40 0.90 13.32
V-101 2.00 1.95 1.15 4.49
V-102 3.00 1.95 1.00 5.85
V-103 3.00 7.00 1.30 27.30
VIGA BORDE 1.00 15.27 0.40 6.11
SEGUNDO NIVEL
EJE 14 VA-1 4.00 3.00 1.15 13.80
EJE 13 VA-1 4.00 3.00 0.95 11.40
EJE K-Ñ VS-1 2.00 7.40 0.90 13.32
V-101 2.00 1.95 1.15 4.49
V-102 3.00 1.95 1.00 5.85
V-103 3.00 7.00 1.30 27.30
VIGA BORDE 1.00 15.27 0.40 6.11
TERCER NIVEL
EJE 14 VA-2 4.00 3.00 1.22 14.64
EJE 13 VA-2 4.00 3.00 1.22 14.64
V.CUMBRERA 1.00 14.37 0.50 7.19
VIGA BORDE 2.00 15.27 0.40 12.22
EJE K-Ñ VS-2 2.00 7.65 0.90 13.77
V-201 2.00 2.00 0.85 3.40
V-204 3.00 2.00 0.70 4.20
V-203 3.00 7.65 1.30 29.84
V-202 5.00 1.00 0.25 1.25
MODULO B
VIGAS, CONCRETO Fć=210 kg/cm2
PRIMER NIVEL
EJE I VA-1 1.00 14.35 0.95 13.63
EJE J VA-1 1.00 14.53 1.15 16.71
EJE 25 VS-1 1.00 7.40 0.35 2.59
EJE 27 VS-1 1.00 7.40 0.90 6.66
EJE 30 VS-1 1.00 5.40 0.90 4.86
V-101 1.00 1.95 1.15 2.24
1.00 1.95 0.60 1.17
1.00 1.00 1.15 1.15
V-102 1.00 1.95 1.00 1.95
2.00 1.00 1.00 2.00
V-103 1.00 7.00 1.30 9.10
1.00 6.30 1.30 8.19
1.00 5.65 1.30 7.35
VIGA BORDE 1.00 19.75 0.40 7.90
SEGUNDO NIVEL
EJE I VA-1 1.00 14.35 0.95 13.63
EJE J VA-1 1.00 14.53 1.15 16.71
EJE 25 VS-1 1.00 7.40 0.35 2.59
EJE 27 VS-1 1.00 7.40 0.90 6.66
EJE 30 VS-1 1.00 5.40 0.90 4.86
V-101 1.00 1.95 0.60 1.17
1.00 1.95 1.15 2.24
1.00 1.00 1.15 1.15
V-102 1.00 1.95 1.00 1.95
2.00 1.00 1.00 2.00
V-103 1.00 7.00 1.30 9.10
1.00 6.30 1.30 8.19
1.00 5.65 1.30 7.35
VIGA BORDE 1.00 19.75 0.40 7.90
TERCER NIVEL
EJE I VA-2 1.00 14.35 1.22 17.51
EJE J VA-2 1.00 5.68 1.22 6.93
EJE J VA-2 ENTRE 27-28 1.00 3.00 1.55 4.65
EJE J VA-2 ENTRE 28-29 1.00 3.00 1.95 5.85
EJE J VA-2 ENTRE 29-30 1.00 2.74 2.29 6.27
V.CUMBRERA 1.00 18.40 0.50 9.20
VIGA BORDE 1.00 19.75 0.40 7.90
1.00 9.00 0.40 3.60
EJE 25-27 VS-1 1.00 7.65 0.65 4.97
1.00 7.65 0.70 5.36
DISTRITO MARCABAL
N° DIMENSIONES SUB
EJE 30 VS-1 1.00 5.55 0.90 5.00
V-201 2.00 2.00 0.85 3.40
1.00 1.00 0.85 0.85
V-204 1.00 2.00 0.70 1.40
2.00 1.00 0.70 1.40
V-203 1.00 7.65 1.30 9.95
1.00 6.97 1.30 9.06
1.00 6.20 1.30 8.06
V-202 6.00 1.00 0.25 1.50
MODULO C
n.veces largo perimetro
PRIMER NIVEL
EJE I VA-1 2.00 2.67 1.15 6.14
4.00 3.00 1.15 13.80
EJE J VA-1 2.00 2.67 0.95 5.07
4.00 3.00 0.95 11.40
EJE 16-18-20-22 VS-1 2.00 7.40 0.95 14.06
2.00 7.40 0.90 13.32
V-101 2.00 1.95 1.15 4.49
2.00 1.95 0.95 3.71
EJE 17-19-21 V-103 3.00 7.40 1.30 28.86
V-102 3.00 1.95 1.00 5.85
VIGA BORDE 1.00 23.64 0.40 9.46

SEGUNDO NIVEL
EJE I VA-1 2.00 2.67 0.95 5.07
4.00 3.00 0.95 11.40
EJE J VA-1 2.00 2.67 0.95 5.07
4.00 3.00 0.95 11.40
EJE 16-18-20-22 VS-1 2.00 7.40 0.90 13.32
2.00 7.40 0.95 14.06
V-201 2.00 1.95 1.15 4.49
2.00 1.95 0.95 3.71
V-204 2.00 1.00 1.15 2.30
2.00 1.00 0.95 1.90
EJE 17-19-21 V-103 3.00 7.40 1.30 28.86
V-202 3.00 1.95 1.00 5.85
V-205 3.00 1.00 0.95 2.85
VIGA BORDE 2.00 23.64 0.40 18.91
TIMPANOS 6.00 11.20 0.70 47.04

EJE H -VA-01(15X30) 1.00 7.20 0.40 2.88
EJE I - VB 20X20 1.00 4.28 0.40 1.71
EJE I - VA-01(15X30) 1.00 4.28 0.20 0.86
EJE 1-VS -02(15X35) 1.00 16.25 0.30 4.88
EJE 1-VB 20X20 1.00 16.75 0.40 6.70
EJE 2-VS -01(15X35) 1.00 5.30 0.30 1.59
EJE 3-VS -01(15X35) 1.00 9.15 0.30 2.75
EJE 15-VS -01(15X35) 1.00 8.52 0.50 4.26
ESCALERA 02
EJE 13* VE 1.00 2.50 1.05 2.63
EJE 13 VA-1 1.00 3.40 1.15 3.91
VB 1.00 3.40 0.40 1.36
EJE P-O VS-01 1.00 3.56 0.90 3.20
V-101 1.00 1.95 0.60 1.17
1.00 1.95 1.15 2.24
EJE 13*VA-1 1.00 2.50 1.05 2.63
EJE 13 VA-1 1.00 3.40 1.15 3.91
VB 1.00 3.40 0.40 1.36
EJE P-O VS-01 1.00 3.56 0.90 3.20
V-101 1.00 1.95 0.60 1.17
1.00 1.95 1.15 2.24
EJE 13*VA-2 1.00 2.50 1.22 3.05
EJE 13 VA-2 1.00 3.40 1.22 4.15
VB 2.00 3.95 0.40 3.16
V.CUMBRERA 1.00 3.95 0.50 1.98
EJE P-O VS-02 1.00 4.30 0.90 3.87
VB 1.00 7.60 0.40 3.04
V-202 2.00 1.00 0.45 0.90
V-201 1.00 2.00 0.65 1.30
1.00 2.00 0.10 0.20
ESCALERA 04
EJE J VE 1.00 2.95 1.05 3.10
DISTRITO MARCABAL
N° DIMENSIONES SUB
ENTRE EJE I-J VA-1 1.00 3.85 1.15 4.43
EJE I VA-1 1.00 3.85 1.15 4.43
VB 1.00 3.85 0.40 1.54
EJE 23-24 VS-01 2.00 6.20 0.90 11.16
V-101 2.00 1.95 1.15 4.49

EJE J VE 1.00 2.95 1.05 3.10
ENTRE EJE I-J VA-1 1.00 3.85 1.15 4.43
EJE I VA-1 1.00 3.85 1.15 4.43
VB 1.00 3.85 0.40 1.54
EJE 23-24 VS-01 2.00 6.20 0.90 11.16
V-101 2.00 1.95 1.15 4.49

EJE J VA-2 1.00 2.95 1.22 3.60
EJE I VA-2 1.00 3.85 1.22 4.70
VB 2.00 4.85 0.40 3.88
V.CUMBRERA 1.00 4.60 0.50 2.30
EJE 23-24 VS-02 2.00 7.65 0.90 13.77
VB 1.00 10.85 0.40 4.34
V-202 2.00 1.00 0.45 0.90
V-201 2.00 2.00 0.65 2.60
02.02.05 TARRAJEO PRIMARIO, MORTERO C:A 1:5 M2 318.47

SS.HH. COLISEO
EJE 2-2 CORTE 2-2 1.00 4.80 1.00 1.50 7.20
EJE 3 CORTE 3-3 1.00 3.14 2.00 1.50 9.42
EJE 4 CORTE 4-4 1.00 4.60 2.00 1.50 13.80
EJE 5-5 CORTE 2-2 1.00 3.44 1.00 1.50 5.16
EJE A-A CORTE 1-1 1.00 8.55 1.00 1.50 12.83
EJE B-B CORTE 1-1 1.00 4.28 1.00 1.50 6.42
1.00 3.95 1.00 1.50 5.93
MODULO COLISEO
SS.HH. CAMERINOS
ENTRE EJE C-D 2.00 2.80 1.00 1.50 8.40
2.00 3.65 1.00 1.50 10.95
EJE E 1.00 3.85 2.00 1.50 5.78
EJE 3-3 2.00 4.43 1.00 1.50 13.29
EJE 2-2 2.00 4.10 1.00 1.50 12.30
10.00 1.55 1.00 1.80 27.90

EJE H CORTE 4-4 1.00 3.08 1.00 1.50 4.62
1.00 3.32 1.00 1.50 4.98
EJE 3 CORTE 4-4 1.00 3.32 1.00 1.50 4.98

1.00 2.30 2.00 1.50 6.90
1.00 2.03 2.00 1.50 6.09
1.00 1.10 2.00 1.50 3.30
1.00 0.50 2.00 1.50 1.50
1.00 2.28 2.00 1.50 6.84
1.00 1.50 2.00 1.50 4.50
EJE 15 CORTE 4-4 1.00 2.23 1.00 1.50 3.35
1.00 3.70 1.00 1.50 5.55
EJE 1 MA-04 1.00 5.70 1.00 1.50 8.55
EJE 1 MA-05 1.00 8.75 1.00 1.50 13.13
1.00 1.82 1.00 1.50 2.73
EJE 2 1.00 4.20 2.00 1.50 12.60
MODULO B
COCINA-ALMACEN 1.00 23.40 1.00 1.50 35.10
02.02.06 VESTIDURA DE DERRAMES 1:5 M 762.42

SS.HH. COLISEO
P-2 3.00 1.00 2.100 15.60
V-15 1.00 2.40 0.650 3.70

V-16 1.00 1.50 0.650 2.80
V-17 2.00 2.45 0.650 7.50
SS.HH. CAMERINOS
P-3 2.00 0.80 2.100 10.00
V-18 2.00 1.50 0.400 4.60
VENTANAS METALICAS PERIMETROC COLISEO

DISTRITO MARCABAL
N° DIMENSIONES SUB
V-19 2.00 2.87 1.00 9.74
V-20 6.00 4.35 1.00 38.10
V-21 1.00 4.39 1.00 6.39
V-22 1.00 3.85 1.40 6.65
V-23 2.00 3.50 1.40 12.60
V-24 1.00 4.33 1.40 7.13
V-25 1.00 4.25 1.40 7.05
V-26 1.00 3.65 1.40 6.45
V-27 1.00 3.77 1.40 6.57
V-28 1.00 3.70 1.40 6.50
V-29 2.00 4.10 1.40 13.80
V-30 1.00 2.47 1.40 5.27
V-31 1.00 4.88 1.40 7.68
MODULO A
PRIMER PISO
P4
2.00 1.60 2.100 11.60
VENTANAS
V9 2.00 1.40 1.12 7.28
V5 6.00 3.00 1.12 31.44
SEGUNDO PISO
P1 2.00 1.10 2.100 10.60
V1 4.00 3.00 1.50 24.00

V3 2.00 3.00 1.12 10.48
V5 2.00 3.00 1.12 10.48
TERCER PISO
P1 2.00 1.10 2.100 10.60
V1 4.00 3.00 1.50 24.00

V3 2.00 3.00 1.12 10.48
V5 2.00 3.00 1.12 10.48
MODULO B
PRIMER PISO
P1 2.00 1.10 2.100 10.60
P6 1.00 1.20 2.100 5.40
P5 1.00 0.90 2.100 5.10
VENTANAS
V1 3.00 3.00 1.50 18.00
V4 1.00 2.68 1.50 5.68
V6 2.00 2.68 1.12 9.83
V5 1.00 3.00 1.12 5.24
V7 2.00 3.05 1.12 10.58
V8 1.00 2.75 1.12 4.99
SEGUNDO PISO
P1 2.00 1.10 2.100 10.60
P5 1.00 0.90 2.100 5.10
VENTANAS
V1 3.00 3.00 1.50 18.00
V4 1.00 2.68 1.50 5.68
V6 2.00 2.68 1.12 9.83
V5 1.00 3.00 1.12 5.24
V7 2.00 3.05 1.12 10.58
V8 1.00 2.75 1.12 4.99
TERCER PISO
P1 2.00 1.10 2.100 10.60
P5 1.00 0.90 2.100 5.10
VENTANAS
V1 3.00 3.00 1.50 18.00
V4 1.00 2.68 1.50 5.68
V6 2.00 2.68 1.12 9.83
V5 1.00 3.00 1.12 5.24
V7 2.00 3.05 1.12 10.58
V8 1.00 2.75 1.12 4.99
MODULO 06 AULAS
PUERTAS DOS PISOS - P1
6.00 1.10 1.975 30.30
VENTANAS DOS PISOS

V1 8.00 3.00 1.50 48.00
V2 4.00 2.675 1.50 22.70
V3 4.00 3.00 1.12 20.96
V4 2.00 2.675 1.12 9.83
V5 4.00 3.00 1.12 20.96
DISTRITO MARCABAL
N° DIMENSIONES SUB
SS.HH. DOC-ALUMNOS
P2 3.00 1.00 2.100 15.60
P3 2.00 0.80 2.100 10.00
VENTANAS
V10 1.00 3.25 0.65 4.55
V11 1.00 3.50 0.65 4.80
V12 1.00 1.35 0.65 2.65
ESCALERA-02
P-7 1.00 0.80 2.100 5.00
V-14 1.00 2.50 0.400 3.30
ESCALERA-04
P-7 1.00 0.80 2.100 5.00
V-13 1.00 2.95 0.400 3.75
02.02.07 BRUÑAS SEGUN DETALLE M 1,922.91
SS.HH. COLISEO
PERIMETRO INTERIOR ZOCALO 1.00 55.50 1.000 55.50
SS.HH. CAMERINOS
PERIMETRO INTERIOR ZOCALO 2.00 28.50 1.00 57.00
SOBRE GRADERIAS
EJE B VS-3 2.00 2.62 1.00 3.03 17.36
6.00 4.10 1.00 3.03 60.96
1.00 4.14 1.00 3.03 10.20
EJE 12 VS-3 1.00 3.52 2.00 2.05 15.24
1.00 3.40 2.00 2.05 15.00
1.00 4.00 2.00 2.05 16.20
1.00 4.08 2.00 2.05 16.36
1.00 3.25 2.00 2.05 14.70
1.00 3.60 2.00 2.05 15.40
EJE H VS-3 3.00 2.62 2.00 2.05 40.32
6.00 4.10 2.00 2.05 98.40
1.00 4.14 2.00 2.05 16.48
EJE 2 VS-3 1.00 4.63 2.00 2.05 17.46
1.00 2.22 2.00 2.05 12.64
2.00 3.85 2.00 2.05 31.80
1.00 3.25 2.00 2.05 14.70
1.00 3.45 2.00 2.05 15.10
MODULO A
1 PISO
EJE 14 4.00 2.48 2.00 1.53 44.32
EJE 13 2.00 2.48 2.00 1.53 22.16
2.00 0.90 2.00 1.53 15.84
2 PISO
EJE 14 4.00 2.48 2.00 1.15 38.24
EJE 13 2.00 2.48 2.00 1.53 22.16
2.00 1.37 2.00 1.53 17.72
3 PISO
EJE 14 4.00 2.48 2.00 1.15 38.24
EJE 13 2.00 2.48 2.00 1.53 22.16
2.00 1.37 2.00 1.53 17.72
MODULO B
1 PISO
EJE J 1.00 2.18 2.00 1.53 10.47
1.00 2.48 2.00 1.53 11.08
2.00 2.55 2.00 1.53 22.44
1.00 2.25 2.00 1.53 10.62
EJE I 2.00 2.48 2.00 1.15 19.12
1.00 2.175 2.00 1.53 10.47
2.00 1.37 2.00 1.15 14.68
2 PISO
EJE J 1.00 2.18 2.00 1.53 10.47
1.00 2.48 2.00 1.53 11.08
2.00 2.55 2.00 1.53 22.44
1.00 2.25 2.00 1.53 10.62
EJE I 2.00 2.48 2.00 1.15 19.12
1.00 2.18 2.00 1.53 10.47
2.00 1.37 2.00 1.15 14.68
1.00 2.00 2.00 0.90 7.60
3 PISO
DISTRITO MARCABAL
N° DIMENSIONES SUB
EJE J 1.00 2.18 2.00 1.53 10.47
1.00 2.48 2.00 1.53 11.08
2.00 2.55 2.00 1.53 22.44
1.00 2.25 2.00 1.53 10.62
EJE I 2.00 2.48 2.00 1.15 19.12
1.00 2.18 2.00 1.53 10.47
2.00 1.37 2.00 1.15 14.68
1.00 2.00 2.00 0.90 7.60
MODULO C
1 PISO
EJE I 2.00 2.20 2.00 1.15 18.00
4.00 2.50 2.00 1.15 38.40
EJE J
3.00 1.25 2.00 1.53 25.86
3.00 2.50 2.00 1.53 33.36
.
2 PISOS
EJE I 2.00 2.20 2.00 1.15 18.00
4.00 2.50 2.00 1.15 38.40
EJE J
3.00 1.25 2.00 1.53 25.86
3.00 2.50 2.00 1.53 33.36
1.00 23.14 2.00 0.90 49.88

PERIMETRO DE ZOCALO 1.00 31.79 31.79
1.00 8.25 8.25
1.00 7.15 7.15
1.00 31.50 31.50
1.00 14.64 14.64
ESCALERA 02
EJE 13 1.00 1.95 2.00 1.09 8.26
EJE 13* 1.00 0.60 2.00 2.10 9.60
ENTRE P-O 1.00 2.50 2.00 0.45 6.80
MURO PASAMANO 4.00 3.20 2.00 0.90 40.00
ESCALERA 04
EJE J 1.00 2.40 2.00 1.09 9.16
SCA-1 1.00 0.80 2.00 2.10 10.00
SCA-1 1.00 2.50 2.00 2.10 13.40
MURO PASAMANO 4.00 3.20 2.00 0.90 40.00
CERCO PERIMETRICO PERIMETRO

VIGAS Y CONTR
FRONTAL I.E. 1.00 6.25 2.00 12.50
FRONTAL I.E. 1.00 14.60 2.00 29.20
COLUMNAS
FRONTAL
8.00 2.40 2.00 38.40
LATERAL IZQ.
3.00 2.40 2.00 14.40
POSTERIOR
7.00 2.40 2.00 33.60
02.02.10 VESTIDURA DE FONDO DE ESCALERA M2 71.48

ESCALERA 02
TRAMO 01 1.00 1.00 4.70 1.70 7.99
TRAMO 02 1.00 1.00 4.70 1.70 7.99
TRAMO 03 1.00 1.00 4.70 1.70 7.99
TRAMO 04 1.00 1.00 4.70 1.70 7.99
ESCALERA 04
TRAMO 01 1.00 1.00 5.20 1.90 9.88
TRAMO 02 1.00 1.00 5.20 1.90 9.88
TRAMO 03 1.00 1.00 5.20 1.90 9.88
TRAMO 04 1.00 1.00 5.20 1.90 9.88
02.02.09 REVESTIMIENTO C/CEMENTO PULIDO PASO Y CONTRAPASO M2 556.28

DISTRITO MARCABAL
N° DIMENSIONES SUB
ESCALERA 01 VECES CARAS LARGO ANCHO PARCIAL
PASOS 9.00 1.000 0.250 2.30 5.18
CONTRAPASOS 9.00 1.000 0.180 2.30 3.73
ESCALERA 02
PASOS 40.00 1.000 0.300 1.70 20.40
CONTRAPASOS 40.00 1.000 0.168 1.70 11.39
INGRESO A DESPOSITO
3.00 1.700 0.168 0.85
2.00 1.700 0.300 1.02
ESCALERA 03
PASOS 9.00 1.000 0.250 3.50 7.88
CONTRAPASOS 9.00 1.000 0.180 3.50 5.67
ESCALERA 04
PASOS 40.00 1.000 0.300 1.90 22.80
CONTRAPASOS 40.00 1.000 0.168 1.90 12.73
INGRESO A DESPOSITO
3.00 1.900 0.168 0.95
2.00 1.900 0.300 1.14
ESCALERA 05
PASOS 9.00 1.000 0.250 2.87 6.46
CONTRAPASOS 9.00 1.000 0.180 2.87 4.65
ESCALERA 06
PASOS 14.00 1.000 0.250 0.90 3.15
CONTRAPASOS 14.00 1.000 0.180 0.90 2.27
GRADERIAS VECES LARGO ANCHO CARAS

EJE B
CONTRAPASO 5.00 32.800 0.450 1.00 73.80
PASOS 5.00 32.800 0.500 1.00 82.00
EJE 12
CONTRAPASO 5.00 20.200 0.450 1.00 45.45
PASOS 5.00 20.200 0.500 1.00 50.50
EJE H
CONTRAPASO 5.00 32.800 0.450 1.00 73.80
PASOS 5.00 32.800 0.500 1.00 82.00
EJE 2
CONTRAPASO 5.00 8.100 0.450 1.00 18.23
PASOS 5.00 8.100 0.500 1.00 20.25
02.03 CIELO RASOS

02.03.01 CIELO RASO CON MEZCLA C:A 1:5 M2 1,598.91
SS.HH. COLISEO
ENTRE EJE A-B 1.00 1.00 10.30 8.90 91.67
ENTRE EJE D-F 1.00 1.00 3.85 9.10 35.04
-1.00 2.00 2.15 0.80 -3.44
-1.00 2.00 0.75 0.90 -1.35
PABELLON A
PRIMER PISO modulos Nº Veces Largo Ancho
EJE K-Ñ INTER. 13-14 1.00 4 7.40 3.63 107.45
VOLADO FRONTAL 1.00 4 1.75 3.63 25.41
SEGUNDO PISO
EJE K-Ñ INTER. 13-14 1.00 4 7.40 3.63 107.45
VOLADO FRONTAL 1.00 4 1.75 3.63 25.41
TERCER PISO
EJE K-Ñ INTER. 13-14 1.00 4 7.10 3.63 103.09
VOLADO FRONTAL 1.00 4 1.80 3.63 26.14
VOLADO POSTERIOR 1.00 4 0.85 3.63 12.34
PABELLON B
ENTRE EJE 25-27
PAÑO CENTRAL 1.00 2 7.40 3.63 53.72
VOLADO FRONTAL 1.00 2 1.75 3.63 12.71
ENTRE EJE 27-28
PAÑO CENTRAL 1.00 1 AREA 25.70 25.70
VOLADO FRONTAL 1.00 1 5.70 5.70
ENTRE EJE 28-29
VOLADO FRONTAL 1.00 1 0.80 3.63 2.90
ENTRE EJE 29-20
VOLADO FRONTAL 1.00 1 0.80 3.63 2.90
SEGUNDO PISO modulos Nº Veces Largo Ancho

ENTRE EJE 25-27
PAÑO CENTRAL 1.00 2 7.40 3.63 53.72
VOLADO FRONTAL 1.00 2 1.75 3.63 12.71
DISTRITO MARCABAL
N° DIMENSIONES SUB
ENTRE EJE 27-28
ENTRE EJE 28-29
VOLADO FRONTAL 1.00 1 0.80 3.63 2.90
ENTRE EJE 29-20
VOLADO FRONTAL 1.00 1 0.80 3.63 2.90
TERCER PISO modulos Nº Veces Largo Ancho

ENTRE EJE 25-27
PAÑO CENTRAL 1.00 2 7.40 3.63 53.72
VOLADO FRONTAL 1.00 2 1.75 3.63 12.71
ENTRE EJE 27-28
ENTRE EJE 28-29
VOLADO FRONTAL 1.00 1 0.80 3.63 2.90
ENTRE EJE 29-20
VOLADO FRONTAL 1.00 1 0.80 3.63 2.90
VOLADO POSTEROR 1.00 5 0.85 3.63 15.43
PABELLON C
INTER. I-J 1.00 6.00 7.40 3.63 161.17
VOLADO FRONTAL 1.00 6.00 1.75 3.63 38.12
SEGUNDO PISO
INTER. I-J 1.00 6.00 7.40 3.63 161.17
VOLADO FRONTAL 1.00 6.00 1.75 3.63 38.12
VOLADO POSTERIOR 1.00 6.00 0.80 3.63 17.42
SS.HH. DOCENTES -ALUMNOS

ENTRE EJE 1-15 Y H-J 1.00 1.00 AREA 72.82 72.82
ESCALERA 02
PRIMER Y SEGUNDO PISO
01 NIVEL EJE 15-16 1.00 2.00 1.75 3.50 12.25
TERCER PRISO
EJEO-P INTER. 13-14 1.00 1 7.10 3.50 24.85
1.00 1 0.80 3.50 2.80
VOLADO FRONTAL 1.00 1 1.80 3.50 6.30
VOLADO LATERAL 1.00 1 6.75 0.30 2.03
ESCALERA 04
EJE I-J 1.00 2.00 2.40 3.85 18.48
1.00 2.00 1.75 3.85 13.48
TERCER PRISO
EJE I-J 1.00 1 3.55 3.85 13.67
1.00 1 3.55 3.85 13.67
VOLADO FRONTAL 1.00 1 1.80 3.85 6.93
VOLADO LATERAL 1.00 1 9.80 0.30 2.94
02.04 ESTRUCTURAS DE MADERA

02.04.01 CORREAS DE MADERA TORNILLO 2"x3" ML 40.50
CERCO PERIMETRICO
POSTERIOR PABELLON A 1.00 19.65 19.65
FRONTAL I.E. 1.00 6.25 6.25
FRONTAL I.E. 1.00 14.60 14.60

MODULO C-06 AULAS 15.00 24.65 369.75

SS.HH. COLISEO 6.00 10.50 63.00
MODULO A 13.00 16.85 219.05
MODULO B 13.00 17.50 227.50
ESCALERA 2 11.00 4.40 48.40
ESCALERA 04 13.00 4.85 63.05
SS.HH. ALUMNOS DOC 18.00 5.00 90.00
02.05 COBERTURAS
02.05.01 COBERTURA DE PLANCHA TIPO TEJA ANDINA M2 975.65
MODULO C- 06 AULAS 11.51 24.65 283.72
DISTRITO MARCABAL
N° DIMENSIONES SUB
SS.HH. COLISEO 1.00 1.00 10.30 8.90 91.67
MODULO A 12.00 16.85 202.20
MODULO B 12.00 17.50 210.00
ESCALERA 2 7.90 4.40 34.76
ESCALERA 04 12.00 4.85 58.20
SS.HH. ALUMNOS DOC 1.00 1.00 AREA 72.82 72.82
CERCO PERIMETRICO
POSTERIOR PABELLON A 19.65 0.55 10.81
FRONTAL I.E. 6.25 0.55 3.44
FRONTAL I.E. 14.60 0.55 8.03
02.05.02 CUMBRERA ARTICULADA ONDULADA ML 68.25

MODULO C- 06 AULAS 24.65 24.65
MODULO A 16.85 16.85
MODULO B 17.50 17.50
ESCALERA 2 4.40 4.40
ESCALERA 04 4.85 4.85
02.05.03 COBERTURA AUTOSOPORTANTE CURVA DE ACERO-SISTEMA ARCOTECHO M2 1,137.60

COLISEO 28.80 39.50 1,137.60
02.05.04 CERRAMIENTO DE TIMPANO FRONTAL DE ACERO M2 AREA 190.58

COLISEO 2.00 95.29 190.58
02.06 PISOS Y PAVIMENTOS

02.06.01 CONTRAPISO DE 48MM M2 1,205.94
MODULO A 3.00 15.35 7.55 347.68
MODULO B 3.00 7.55 7.55 171.01
3 COMEDOR AREA 50.61 151.83
3 COCINA AREA 21.68 65.04
MODULO C 6.00 7.55 7.55 342.02
SS.HH. ALUMNOS-DOC. AREA 52.61 52.61
VESTIDORES-COLISEO 2.00 AREA 17.05 34.10
SS.HH. COLISEO AREA 41.66 41.66
02.06.02 PISO DE CEMENTO PULIDO Y BRUÑADO E=2" S/COLOREAR M2 271.58

PAZADISOS NIVEL
MODULO A 2.00 15.60 1.80 56.16
MODULO B 2.00 10.40 1.80 37.44
2.00 9.30 1.00 18.60
MODULO C 1.00 23.50 1.80 42.30
COLISEO-ESTRADO AREA 32.00
ESCALERA 02
VOLADO FRONTAL 2.00 1.80 3.50 12.60
DEPOSITO 1.00 7.50
DESCANZO 2.00 3.40 1.50 10.20
ESCALERA 04
VOLADO FRONTAL 2.00 1.80 3.85 13.86
DEPOSITO 10.70
DESCANZO 2.00 3.85 2.10 16.17
DESCANZO FRONTAL 2.00 2.65 2.65 14.05
02.06.03 PISO CERAMICO DE ALTO TRANSITO 30X30-ANTIDESLIZANTE M2 1,205.94

MODULO A 3.00 15.35 7.55 347.68
MODULO B 3.00 7.55 7.55 171.01
3 COMEDOR AREA 50.61 151.83
3 COCINA AREA 21.68 65.04
MODULO C 6.00 7.55 7.55 342.02
SS.HH. ALUMNOS-DOC. AREA 52.61 52.61
VESTIDORES-COLISEO 2.00 AREA 17.05 34.10
SS.HH. COLISEO AREA 41.66 41.66
02.06.04 VEREDA DE CONCRETO F'c=175 kg/cm2 E=4" FROT. Y BRUÑADO M2 519.97

VEREDAS
VEREDA ENTRE INGRESO PORTON Y COLISEO 1.00 AREA 63.85 1.00 63.85
VEREDA FRONTAL INGRESO A SS.HH. COLISEO 1.00 27.06 1.00 27.06
VEREDA INGRESO ESCALERA 03 -COLISEO 1.00 2.65 3.50 1.00 9.28
VEREDA INGRESO ESCALERA 05 -COLISEO 1.00 6.40 4.00 1.00 25.60
VEREDA PERIMETRAL LOSA 2.00 30.30 1.10 1.00 66.66
2.00 18.00 1.15 1.00 41.40
VEREDA FRONTAL SS.HH. DOC 1.00 3.98 2.85 1.00 11.34
VEREDA FRONTAL PABELLON A-B-C 1.00 38.50 1.95 1.00 75.08
1.00 18.85 1.95 1.00 36.76
DISTRITO MARCABAL
N° DIMENSIONES SUB
1.00 33.00 1.70 1.00 56.10
1.00 18.50 4.65 1.00 86.03
VEREDA FRONTAL COMEDOR - COCINA 1.00 9.30 1.00 1.00 9.30
VEREDA POSTERIOR ESCALERA 02-PAB A 1.00 3.95 0.50 1.00 1.98
1.00 2.75 0.50 1.00 1.38
1.00 16.35 0.50 1.00 8.18
02.07 CONTRAZOCALOS Y ZOCALOS

02.07.01 CONTRAZOCALO S/COLOREAR H=10 cm, MEZCLA 1:2, E=1.5 cm M 31.30
ESCALERA 02
DEPOSITO 1.00 14.50 14.50
ESCALERA 04
DEPOSITO 1.00 16.80 16.80
02.07.02 CONTRAZOCALO DE CERAMICO DE 0.30mx 0.10m M 558.00

MODULO A
PRIMER PISO 1.00 42.50 42.50
SEGUNDO PISO 2.00 30.30 60.60
TERCER PISO 2.00 30.30 60.60
2.00 7.15 14.30
MODULO B
PRIMER PISO
AULA 1.00 30.30 30.30
COMEDOR 1.00 26.50 26.50
SEGUNDO PISO
AULA 1.00 30.30 30.30
LABORATORIO 1.00 30.00 30.00
DEPOSITO 1.00 14.90 14.90
TERCER PISO
SALA PROF 1.00 30.30 30.30
BANDA 1.00 30.00 30.00
DEPOSITO 1.00 14.90 14.90
MODULO C
INTERIOR AULA 6.00 28.80 172.80
SS.HH. COLISEO
EXTERIOR 1.00 4.50 4.50
CAMERINOS
EXTERIOR 1.00 9.40 9.40
MODULO A
EXTERIOR-PRIMER NIVEL 1.00 44.30 44.30
PAZADISO 4.00 15.60 62.40
MODULO B
PAZADISOS 4.00 10.40 41.60
4.00 9.30 37.20
MODULO C
PAZADISOS 2.00 23.50 47.00
COLISEO-ESTRADO 1.00 9.10 9.10
ESCALERA 02
VOLADO FRONTAL 4.00 1.80 7.20
ESCALERA 04

CERCO PERIMETRICO veces largo caras
FRONTAL I.E. 1.00 6.25 2.00 12.50
FRONTAL I.E. 1.00 14.60 2.00 29.20
02.07.05 ZOCALO DE CERAMICO DE 20 X 30 cm M2 318.47

SS.HH. COLISEO
EJE 2-2 CORTE 2-2 1.00 4.80 1.00 1.50 7.20
EJE 3 CORTE 3-3 1.00 3.14 2.00 1.50 9.42
EJE 4 CORTE 4-4 1.00 4.60 2.00 1.50 13.80
DISTRITO MARCABAL
N° DIMENSIONES SUB
EJE 5-5 CORTE 2-2 1.00 3.44 1.00 1.50 5.16
EJE A-A CORTE 1-1 1.00 8.55 1.00 1.50 12.83
EJE B-B CORTE 1-1 1.00 4.28 1.00 1.50 6.42
1.00 3.95 1.00 1.50 5.93
MODULO COLISEO
SS.HH. CAMERINOS
ENTRE EJE C-D 2.00 2.80 1.00 1.50 8.40
2.00 3.65 1.00 1.50 10.95
EJE E 1.00 3.85 2.00 1.50 5.78
EJE 3-3 2.00 4.43 1.00 1.50 13.29
EJE 2-2 2.00 4.10 1.00 1.50 12.30
10.00 1.55 1.00 1.80 27.90

EJE H CORTE 4-4 1.00 3.08 1.00 1.50 4.62
1.00 3.32 1.00 1.50 4.98
EJE 3 CORTE 4-4 1.00 3.32 1.00 1.50 4.98

1.00 2.30 2.00 1.50 6.90
1.00 2.03 2.00 1.50 6.09
1.00 1.10 2.00 1.50 3.30
1.00 0.50 2.00 1.50 1.50
1.00 2.28 2.00 1.50 6.84
1.00 1.50 2.00 1.50 4.50
EJE 15 CORTE 4-4 1.00 2.23 1.00 1.50 3.35
1.00 3.70 1.00 1.50 5.55
EJE 1 MA-04 1.00 5.70 1.00 1.50 8.55
EJE 1 MA-05 1.00 8.75 1.00 1.50 13.13
1.00 1.82 1.00 1.50 2.73
EJE 2 1.00 4.20 2.00 1.50 12.60
MODULO B
COCINA-ALMACEN 1.00 23.40 1.00 1.50 35.10
02.08 PINTURA
02.08.01 PINTURA LATEX EN EN MUROS INTERIORES DOS MANOS M2 1,857.29
MUROS DE CABEZA
MODULO A
PRIMER PISO CARAS
EJE Ñ-K 2.00 7.15 1.00 2.60 37.18
SEGUNDO PISO
EJE Ñ-K 2.00 7.14 1.00 2.80 39.98
EJE M 1.00 6.75 2.00 2.80 37.80
TERCER PISO
EJE Ñ-K 2.00 7.14 1.00 2.80 39.98
EJE M 1.00 6.75 2.00 2.80 37.80
TIMPANO Ñ-M 2.00 AREA 1.00 4.05 8.10
TIMPANO K 1.00 AREA 2.00 4.05 8.10
MODULO B
PRIMER PISO
EJE 25 1.00 7.15 1.00 2.60 18.59
EJE 27 1.00 7.15 2.00 2.60 37.18
EJE 30 1.00 5.38 1.00 2.60 13.99
SEGUNDO PISO
EJE 25 1.00 7.15 1.00 2.80 20.02
EJE 27 1.00 7.15 2.00 2.80 40.04
EJE 30 1.00 5.38 1.00 2.80 15.06
TERCER PISO
EJE 25 1.00 7.15 1.00 2.80 20.02
EJE 27 1.00 7.15 2.00 2.80 40.04
EJE 30 1.00 5.38 1.00 2.80 15.06
TIMPANO 25 1.00 AREA 1.00 4.05 4.05
TIMPANO 27 1.00 2.00 4.05 8.10
TIMPANO 30 1.00 AREA 1.00 2.10 2.10
MODULO C
PRIMER PISO
EJE 16-22 2.00 7.15 1.00 2.60 37.18
EJE 18-20 2.00 7.15 2.00 2.60 74.36
SEGUNDO PISO
EJE 16-22 2.00 7.15 1.00 2.80 40.04
EJE 18-20 2.00 7.15 2.00 2.80 80.08
TIMPANO 16-22 2.00 AREA 1.00 4.05 8.10
TIMPANO 20-18 2.00 AREA 2.00 4.05 16.20
ESCALERA 02
DISTRITO MARCABAL
N° DIMENSIONES SUB
EJE P-O 2.00 3.60 1.00 8.87 63.86
TIMPANO 23-24 2.00 AREA 1.00 1.85 3.70
ESCALERA 04
EJE 24 1.00 6.80 1.00 8.87 60.32
EJE 23 1.00 6.80 1.00 8.87 60.32
TIMPANO 23-24 2.00 AREA 1.00 4.05 8.10
MUROS DE LADRILLO KK TIPO IV SOGA M:1:1:4 E=1.5 cm M2

SS.HH. COLISEO
EJE 2-2 CORTE 2-2 1.00 4.80 1.00 3.00 14.40
EJE 3 CORTE 3-3 1.00 3.14 2.00 3.00 18.84
EJE 4 CORTE 4-4 1.00 4.60 2.00 3.00 27.60
EJE 5-5 CORTE 2-2 1.00 3.44 1.00 3.00 10.32
EJE A-A CORTE 1-1 1.00 8.55 1.00 3.00 25.65
EJE B-B CORTE 1-1 1.00 4.28 1.00 3.00 12.84
1.00 3.95 1.00 3.00 11.85
TIMPANOS 1.00 AREA 6.00 1.60 9.60
MODULO COLISEO
SS.HH. CAMERINOS
ENTRE EJE C-D 2.00 2.80 1.00 2.05 11.48
2.00 3.65 1.00 2.05 14.97
EJE E 1.00 3.85 2.00 2.05 15.79
EJE 3-3 2.00 4.43 1.00 2.05 18.16
EJE 2-2 2.00 4.10 1.00 2.05 16.81
SOBRE GRADERIAS
EJE B VS-3 2.00 2.62 1.00 3.03 15.88
6.00 4.10 1.00 3.03 74.54
1.00 4.14 1.00 3.03 12.54
EJE 12 VS-3 1.00 3.52 1.00 2.05 7.22
1.00 3.40 1.00 2.05 6.97
1.00 4.00 1.00 2.05 8.20
1.00 4.08 1.00 2.05 8.36
1.00 3.25 1.00 2.05 6.66
1.00 3.60 1.00 2.05 7.38
EJE H VS-3 3.00 2.62 1.00 2.05 16.11
6.00 4.10 1.00 2.05 50.43
1.00 4.14 1.00 2.05 8.49
EJE 2 VS-3 1.00 4.63 1.00 2.05 9.49
1.00 2.22 1.00 2.05 4.55
2.00 3.85 1.00 2.05 15.79
1.00 3.25 1.00 2.05 6.66
1.00 3.45 1.00 2.05 7.07
MODULO A
1 PISO
EJE 14 4.00 2.48 1.00 1.53 15.18
EJE 13 2.00 2.48 1.00 1.53 7.59
2.00 0.90 1.00 1.53 2.75
2 PISO
EJE 14 4.00 2.48 1.00 1.15 11.41
EJE 13 2.00 2.48 1.00 1.53 7.59
2.00 1.37 1.00 1.53 4.19
3 PISO
EJE 14 4.00 2.48 1.00 1.15 11.41
EJE 13 2.00 2.48 1.00 1.53 7.59
2.00 1.37 1.00 1.53 4.19
EJE N-L 2.00 2.98 2.00 2.65 31.59
MODULO B
1 PISO
EJE J 1.00 2.18 1.00 1.53 3.33
1.00 2.48 1.00 1.53 3.79
2.00 2.55 1.00 1.53 7.80
1.00 2.25 1.00 1.53 3.44
EJE I 2.00 2.48 1.00 1.15 5.70
1.00 2.175 1.00 1.53 3.33
2.00 1.37 1.00 1.15 3.15
EJE 29 1.00 1.57 2.00 2.65 8.32
1.00 1.80 2.00 2.65 9.54
1.00 2.38 2.00 2.65 12.61
2 PISO
EJE J 1.00 2.18 1.00 1.53 3.33
1.00 2.48 1.00 1.53 3.79
2.00 2.55 1.00 1.53 7.80
1.00 2.25 1.00 1.53 3.44
EJE I 2.00 2.48 1.00 1.15 5.70
1.00 2.18 1.00 1.53 3.33
2.00 1.37 1.00 1.15 3.15
EJE 29 1.00 1.18 2.00 2.10 4.96
1.00 2.85 2.00 2.10 11.97
DISTRITO MARCABAL
N° DIMENSIONES SUB
1.00 2.00 1.00 0.90 1.80
3 PISO
EJE J 1.00 2.18 1.00 1.53 3.33
1.00 2.48 1.00 1.53 3.79
2.00 2.55 1.00 1.53 7.80
1.00 2.25 1.00 1.53 3.44
EJE I 2.00 2.48 1.00 1.15 5.70
1.00 2.18 1.00 1.53 3.33
2.00 1.37 1.00 1.15 3.15
EJE 29 1.00 1.18 2.00 2.10 4.96
1.00 2.85 2.00 2.10 11.97
1.00 2.00 1.00 0.90 1.80
MODULO C
1 PISO
EJE I 2.00 2.20 1.00 1.15 5.06
4.00 2.50 1.00 1.15 11.50
EJE J
3.00 1.25 1.00 1.53 5.74
3.00 2.50 1.00 1.53 11.48
.
2 PISOS
EJE I 2.00 2.20 1.00 1.15 5.06
4.00 2.50 1.00 1.15 11.50
EJE J
3.00 1.25 1.00 1.53 5.74
3.00 2.50 1.00 1.53 11.48
1.00 23.14 1.00 0.90 20.83

EJE H CORTE 4-4 1.00 3.08 1.00 4.30 13.24
1.00 3.32 1.00 4.30 14.28
EJE 3 CORTE 4-4 1.00 3.32 1.00 4.30 14.28

1.00 2.30 2.00 3.10 14.26
1.00 2.03 2.00 3.10 12.59
1.00 1.10 2.00 3.10 6.82
1.00 0.50 2.00 3.10 3.10
1.00 2.28 2.00 3.10 14.14
1.00 1.50 2.00 3.10 9.30
EJE 15 CORTE 4-4 1.00 2.23 1.00 4.30 9.59
1.00 3.70 1.00 4.30 15.91
EJE 1 MA-04 1.00 5.70 1.00 2.25 12.83
EJE 1 MA-05 1.00 8.75 1.00 2.25 19.69
1.00 1.82 1.00 2.25 4.10
EJE 2 1.00 4.20 2.00 3.10 26.04
ESCALERA 02
EJE 13 1.00 1.95 1.00 1.09 2.13
EJE 13* 1.00 0.60 1.00 2.10 1.26
ENTRE P-O 1.00 2.50 1.00 0.45 1.13
MURO PASAMANO 4.00 3.20 2.00 0.90 23.04
ESCALERA 04
EJE J 1.00 2.40 1.00 1.09 2.62
SCA-1 1.00 0.80 2.00 2.10 3.36
SCA-1 1.00 2.50 2.00 2.10 10.50
MURO PASAMANO 4.00 3.20 2.00 0.90 23.04
MUROS DE LADRILLO KK TIPO IV CANTO M:1:1:4 E=1.5 cm M2

SS.HH. COLISEO veces largo caras altura
MODULO COLISEO

DESCONTAR TARRAJEO PRIMARIO

SS.HH. COLISEO
EJE 2-2 CORTE 2-2 -1.00 4.80 1.00 1.50 -7.20
EJE 3 CORTE 3-3 -1.00 3.14 2.00 1.50 -9.42
EJE 4 CORTE 4-4 -1.00 4.60 2.00 1.50 -13.80
EJE 5-5 CORTE 2-2 -1.00 3.44 1.00 1.50 -5.16
DISTRITO MARCABAL
N° DIMENSIONES SUB
EJE A-A CORTE 1-1 -1.00 8.55 1.00 1.50 -12.83
EJE B-B CORTE 1-1 -1.00 4.28 1.00 1.50 -6.42
-1.00 3.95 1.00 1.50 -5.93
MODULO COLISEO
SS.HH. CAMERINOS
ENTRE EJE C-D -2.00 2.80 1.00 1.50 -8.40
-2.00 3.65 1.00 1.50 -10.95
EJE E -1.00 3.85 2.00 1.50 -5.78
EJE 3-3 -2.00 4.43 1.00 1.50 -13.29
EJE 2-2 -2.00 4.10 1.00 1.50 -12.30
-10.00 1.55 1.00 1.80 -27.90

EJE H CORTE 4-4 -1.00 3.08 1.00 1.50 -4.62
-1.00 3.32 1.00 1.50 -4.98
EJE 3 CORTE 4-4 -1.00 3.32 1.00 1.50 -4.98

ENTRE EJE I-J CORTE 5-5 -1.00 1.58 2.00 1.50 -4.74
-1.00 2.30 2.00 1.50 -6.90
-1.00 2.03 2.00 1.50 -6.09
-1.00 1.10 2.00 1.50 -3.30
-1.00 0.50 2.00 1.50 -1.50
-1.00 2.28 2.00 1.50 -6.84
-1.00 1.50 2.00 1.50 -4.50
EJE 15 CORTE 4-4 -1.00 2.23 1.00 1.50 -3.35
-1.00 3.70 1.00 1.50 -5.55
EJE 1 MA-04 -1.00 5.70 1.00 1.50 -8.55
EJE 1 MA-05 -1.00 8.75 1.00 1.50 -13.13
-1.00 1.82 1.00 1.50 -2.73
EJE 2 -1.00 4.20 2.00 1.50 -12.60
MODULO B
COCINA-ALMACEN -1.00 23.40 1.00 1.50 -35.10
02.08.02 PINTURA LATEX EN MUROS EXTERIORES DOS MANOS M2 916.08

MUROS DE CABEZA
MODULO A
PRIMER PISO CARAS
EJE Ñ-K 2.00 7.15 1.00 2.60 37.18
SEGUNDO PISO
EJE Ñ-K 2.00 7.14 1.00 2.80 39.98
TERCER PISO
EJE Ñ-K 2.00 7.14 1.00 2.80 39.98
TIMPANO Ñ-K 2.00 AREA 1.00 4.05 8.10
MODULO B
PRIMER PISO
EJE 25 1.00 7.15 0.00 2.60 0.00
EJE 30 1.00 5.38 1.00 2.60 13.99
SEGUNDO PISO
EJE 25 1.00 7.15 0.00 2.80 0.00
EJE 30 1.00 5.38 1.00 2.80 15.06
TERCER PISO
EJE 25 1.00 7.15 0.00 2.80 0.00
EJE 30 1.00 5.38 1.00 2.80 15.06
TIMPANO 25-27 2.00 AREA 0.00 4.05 0.00
TIMPANO 30 1.00 AREA 1.00 2.10 2.10
MODULO C
PRIMER PISO
EJE 16-18-20-22 4.00 7.15 0.00 2.60 0.00
SEGUNDO PISO
EJE 16 1.00 7.15 1.00 2.80 20.02
TIMPANO 16 1.00 AREA 1.00 4.05 4.05
ESCALERA 02
EJE P 1.00 3.60 1.00 8.87 31.93
TIMPANO P 1.00 AREA 1.00 1.85 1.85
ESCALERA 04
EJE 23 1.00 6.80 1.00 2.80 19.04

TIMPANO 23 1.00 AREA 1.00 4.05 4.05
MUROS DE SOGA M2
SS.HH. COLISEO
EJE 2-2 CORTE 2-2 1.00 4.80 1.00 3.00 14.40
EJE 3 CORTE 3-3 1.00 3.14 0.00 3.00 0.00
DISTRITO MARCABAL
N° DIMENSIONES SUB
EJE 4 CORTE 4-4 1.00 4.60 0.00 3.00 0.00
EJE 5-5 CORTE 2-2 1.00 3.44 0.00 3.00 0.00
EJE A-A CORTE 1-1 1.00 8.55 0.00 3.00 0.00
EJE B-B CORTE 1-1 1.00 4.28 1.00 3.00 12.84
1.00 3.95 0.00 3.00 0.00
TIMPANOS 1.00 AREA 1.00 1.60 1.60
MODULO COLISEO
SS.HH. CAMERINOS
ENTRE EJE C-D 2.00 2.80 0.00 2.05 0.00
2.00 3.65 0.00 2.05 0.00
EJE E 1.00 3.85 0.00 2.05 0.00
EJE 3-3 2.00 4.43 1.00 2.05 18.16
EJE 2-2 2.00 4.10 1.00 2.05 16.81
SOBRE GRADERIAS
EJE B VS-3 2.00 2.62 0.00 3.03 0.00
6.00 4.10 0.00 3.03 0.00
1.00 4.14 0.00 3.03 0.00
EJE 12 VS-3 1.00 3.52 1.00 2.05 7.22
1.00 3.40 1.00 2.05 6.97
1.00 4.00 1.00 2.05 8.20
1.00 4.08 1.00 2.05 8.36
1.00 3.25 1.00 2.05 6.66
1.00 3.60 1.00 2.05 7.38
EJE H VS-3 3.00 2.62 1.00 2.05 16.11
6.00 4.10 1.00 2.05 50.43
1.00 4.14 1.00 2.05 8.49
EJE 2 VS-3 1.00 4.63 1.00 2.05 9.49
1.00 2.22 1.00 2.05 4.55
2.00 3.85 1.00 2.05 15.79
1.00 3.25 1.00 2.05 6.66
1.00 3.45 1.00 2.05 7.07
EXTERIOR MUROS DE CONTENCION

EJE 12 VS-3 1.00 3.77 1.00 1.62 6.11
1.00 3.65 1.00 1.62 5.91
1.00 4.25 1.00 1.62 6.89
1.00 4.33 1.00 1.62 7.01
1.00 3.85 1.00 1.62 6.24
EJE H VS-3 1.00 4.39 1.00 1.62 7.11
6.00 4.35 1.00 1.62 42.28
1.00 2.87 1.00 1.62 4.65
MODULO A
1 PISO
EJE 14 4.00 2.48 1.00 1.53 15.18
EJE 13 2.00 2.48 1.00 1.53 7.59
2.00 0.90 1.00 1.53 2.75
2 PISO
EJE 14 4.00 2.48 1.00 1.15 11.41
EJE 13 2.00 2.48 1.00 1.53 7.59
2.00 1.37 1.00 1.53 4.19
3 PISO
EJE 14 4.00 2.48 1.00 1.15 11.41
EJE 13 2.00 2.48 1.00 1.53 7.59
2.00 1.37 1.00 1.53 4.19
MODULO B
1 PISO
EJE J 1.00 2.18 1.00 1.53 3.33
1.00 2.48 1.00 1.53 3.79
2.00 2.55 1.00 1.53 7.80
1.00 2.25 1.00 1.53 3.44
EJE I 2.00 2.48 1.00 1.15 5.70
1.00 2.175 1.00 1.53 3.33
2.00 1.37 1.00 1.15 3.15
2 PISO
EJE J 1.00 2.18 1.00 1.53 3.33
1.00 2.48 1.00 1.53 3.79
2.00 2.55 1.00 1.53 7.80
1.00 2.25 1.00 1.53 3.44
EJE I 2.00 2.48 1.00 1.15 5.70
1.00 2.18 1.00 1.53 3.33
2.00 1.37 1.00 1.15 3.15
1.00 2.00 1.00 0.90 1.80
3 PISO
EJE J 1.00 2.18 1.00 1.53 3.33
1.00 2.48 1.00 1.53 3.79
2.00 2.55 1.00 1.53 7.80
1.00 2.25 1.00 1.53 3.44
DISTRITO MARCABAL
N° DIMENSIONES SUB
EJE I 2.00 2.48 1.00 1.15 5.70
1.00 2.18 1.00 1.53 3.33
2.00 1.37 1.00 1.15 3.15
1.00 2.00 1.00 0.90 1.80
MODULO C
1 PISO
EJE I 2.00 2.20 1.00 1.15 5.06
4.00 2.50 1.00 1.15 11.50
EJE J
3.00 1.25 1.00 1.53 5.74
3.00 2.50 1.00 1.53 11.48
2 PISOS
EJE I 2.00 2.20 1.00 1.15 5.06
4.00 2.50 1.00 1.15 11.50
EJE J
3.00 1.25 1.00 1.53 5.74
3.00 2.50 1.00 1.53 11.48
1.00 23.14 1.00 0.90 20.83

EJE H CORTE 4-4 1.00 3.08 0.00 4.30 0.00
1.00 3.32 0.00 4.30 0.00
EJE 3 CORTE 4-4 1.00 3.32 0.00 4.30 0.00

1.00 2.30 0.00 3.10 0.00
1.00 2.03 0.00 3.10 0.00
1.00 1.10 0.00 3.10 0.00
1.00 0.50 0.00 3.10 0.00
1.00 2.28 0.00 3.10 0.00
1.00 1.50 0.00 3.10 0.00
EJE 15 CORTE 4-4 1.00 2.23 0.00 4.30 0.00
1.00 3.70 0.00 4.30 0.00
EJE 1 MA-04 1.00 5.70 1.00 2.25 12.83
EJE 1 MA-05 1.00 8.75 1.00 2.25 19.69
1.00 1.82 1.00 2.25 4.10
EJE 2 1.00 4.20 0.00 3.10 0.00
ESCALERA 02
EJE 13 1.00 1.95 0.00 1.09 0.00
EJE 13* 1.00 0.60 0.00 2.10 0.00
ENTRE P-O 1.00 2.50 0.00 0.45 0.00
MURO PASAMANO 4.00 3.20 0.00 0.90 0.00
ESCALERA 04
EJE J 1.00 2.40 0.00 1.09 0.00
SCA-1 1.00 0.80 0.00 2.10 0.00
SCA-1 1.00 2.50 0.00 2.10 0.00
MURO PASAMANO 4.00 3.20 0.00 0.90 0.00
02.08.03 PINTURA LATEX 2 MANOS EN COLUMNAS M2 1,092.83

CONFINAMIENTO
MODULO VECES ANCHO CARAS ALTURA
MODULO COLISEO
EJE B CA-2 1 14.00 0.25 1.00 3.05 10.68
1 4.00 0.25 1.00 2.40 2.40
EJE 12 CA-2 1 10.00 0.25 2.00 2.05 10.25
1 2.00 0.25 2.00 1.00 1.00
EJE H CA-2 1 14.00 0.25 2.00 2.05 14.35
1 2.00 0.25 2.00 1.00 1.00
1 2.00 0.25 2.00 3.85 3.85
EJE 2 CA-2 1 8.00 0.25 2.00 2.05 8.20
1 4.00 0.25 2.00 1.00 2.00
PARAPETO ESTRADO 1 4.00 0.25 2.00 1.00 2.00
SS.HH. COLISEO
CA-03 1 15.00 0.20 2.00 0.30 1.80
MODULO A
PRIMER PISO CA-01
EJE 14 1 8.00 0.25 2.00 1.53 6.12
EJE 13 1 8.00 0.25 2.00 1.53 6.12
SEGUNDO PISO
EJE 14 1 8.00 0.25 2.00 1.15 4.60
DISTRITO MARCABAL
N° DIMENSIONES SUB
EJE 13 1 8.00 0.25 2.00 1.53 6.12
VOLADIZO CA-2 1 10.00 0.25 2.00 0.90 4.50
TERCER PISO
EJE 14 1 8.00 0.25 2.00 1.15 4.60
EJE 13 1 8.00 0.25 2.00 1.53 6.12
MURO ALMACEN BIBLI. CA-3 1 4.00 0.25 2.00 2.50 5.00
VOLADIZO CA-2 1 10.00 0.25 2.00 0.90 4.50
MODULO B
PRIMER PISO
EJE I 1 2.00 0.25 2.00 1.53 1.53
1 8.00 0.25 2.00 1.15 4.60
EJE J 1 10.00 0.25 2.00 1.53 7.65
CA-3 (COCINA) 1 4.00 0.25 2.00 2.65 5.30
SEGUNDO PISO
EJE I 1 2.00 0.25 2.00 1.53 1.53
1 8.00 0.25 2.00 1.15 4.60
EJE J 1 10.00 0.25 2.00 1.53 7.65
CA-3 1 4.00 0.25 2.00 2.00 4.00
VOLADIZO CA-2 1 6.00 0.25 2.00 0.90 2.70
TERCER PISO
EJE I 1 2.00 0.25 2.00 1.53 1.53
1 8.00 0.25 2.00 1.15 4.60
EJE J 1 10.00 0.25 2.00 1.53 7.65
CA-3 1 4.00 0.25 2.00 2.00 4.00
VOLADIZO CA-2 1 6.00 0.25 2.00 0.90 2.70
MODULO C
PRIMER PISO
EJE I 1 12.00 0.25 2.00 1.15 6.90
EJE J 1 12.00 0.25 2.00 1.53 9.18
SEGUNDO PISO
EJE I 1 12.00 0.25 2.00 1.15 6.90
EJE J 1 12.00 0.25 2.00 1.53 9.18
VOLADIZO AULAS 1 16.00 0.25 2.00 0.90 7.20

CA-02 1 7.00 0.20 2.00 0.30 0.84
ESCALERA 02
VOLADIZO ESCALERA CA-1(3 pisos) 6.00 0.25 2.00 1.00 3.00
CA-02 EJE 13 4.00 0.25 2.00 0.85 1.70
4.00 0.25 2.00 1.00 2.00
CA-02 DEPSITO 3.00 0.25 2.00 2.80 4.20
ESCALERA 04
VOLADIZO ESCALERA CA-1 6.00 0.25 2.00 1.00 3.00
CA-02 EJE A-A 4.00 0.25 2.00 0.85 1.70
4.00 0.25 2.00 1.00 2.00
CA-02 DEPSITO 3.00 0.25 2.00 2.80 4.20
COLUMNAS PRINCIPALES
SS.HH. COLISEO perimetro

C-5 1.00 0.38 1.50 0.57
C-6 1.00 0.50 1.50 0.75
C-7 1.00 0.45 1.50 0.68
C-8 1.00 0.22 1.50 0.33
C-9 4.00 0.45 1.50 2.70
CA-1 7.00 0.25 2.00 1.50 5.25
COLISEO
EJE B veces perimetro altura
C-2 1.00 1.35 5.45 7.36
C-1 8.00 0.95 3.20 24.32
C-1 1.00 1.25 5.45 6.81
C-4 8.00 0.00 0.65 0.00
EJE 12
C-2 2.00 1.35 3.20 8.64
C-3 5.00 1.00 5.45 27.25
C-4 7.00 0.00 0.75 0.00
EJE H
C-2 1.00 1.35 3.20 4.32
C-1 9.00 1.20 5.45 58.86
C-4 8.00 0.00 0.75 0.00
EJE 2
C-3 5.00 1.00 5.45 27.25
C-4 4.00 0.00 2.45 0.00
4.00 0.00 0.65 0.00
C-10 1.00 0.55 2.20 1.21
DISTRITO MARCABAL
N° DIMENSIONES SUB
CA-1 4.00 0.65 2.20 5.72
MODULO A veces
1 PISO
C-1 4.00 1.26 2.65 13.36
C-2 6.00 2.40 2.65 38.16
C-4 2.00 0.50 2.65 2.65
2 PISO
C-1 4.00 1.26 2.65 13.36
C-2 6.00 2.40 2.65 38.16
C-4 2.00 0.50 2.65 2.65
3 PISO
C-1 4.00 1.26 2.65 13.36
C-2 6.00 2.40 2.65 38.16
C-4 2.00 0.50 3.75 3.75
MODULO B
1 PISO
EJE I
C-3-6-7 2.00 2.05 2.65 10.87
1.00 1.80 2.65 4.77
C-2-5 3.00 2.40 2.65 19.08
C-4 2.00 0.50 2.65 2.65
1.00 0.25 2.65 0.66
EJE J
C-3-6-7 3.00 2.05 2.65 16.30
C-2-5 3.00 2.40 2.65 19.08
2 PISO
EJE I-J
C-3-6-7 6.00 2.05 2.65 32.60
C-2-5 6.00 2.40 2.65 38.16
C-4 2.00 0.50 2.65 2.65
1.00 0.25 2.65 0.66
3 PISO
EJE I-J
C-3-6-7 6.00 2.05 2.65 32.60
C-2-5 6.00 2.40 2.65 38.16
C-4 2.00 0.50 3.75 3.75
1.00 0.25 2.65 0.66
MODULO C
COLUMNAS, CONCRETO Fć=210 kg/cm2 - 1 PISO CARAS VECES ANCHO ALTURA

C-3 1.00 8.00 0.90 2.65 19.08
2.00 8.00 0.25 2.65 10.60
1.00 8.00 0.65 2.65 13.78
C-2 1.00 6.00 0.90 2.65 14.31
3.00 6.00 0.30 2.65 14.31
2.00 6.00 0.25 2.65 7.95
2.00 6.00 0.20 2.65 6.36
C-4 2.00 4.00 0.25 2.65 5.30
COLUMNAS, CONCRETO Fć=210 kg/cm2 - 2 PISOS

C-3 1.00 8.00 0.90 2.65 19.08
2.00 8.00 0.25 2.65 10.60
1.00 8.00 0.65 2.65 13.78
C-2 1.00 6.00 0.90 2.65 14.31
3.00 6.00 0.30 2.65 14.31
2.00 6.00 0.25 2.65 7.95
2.00 6.00 0.20 2.65 6.36
C-4 2.00 4.00 0.25 2.65 5.30
COL -4 TIMPANOS 1.00 2.00 0.25 1.20 0.60

C-11 1.00 1.78 1.25 2.23
C-9 5.00 0.65 1.25 4.06
C-5 2.00 0.70 1.25 1.75
C-10 1.00 0.55 1.25 0.69
CA-1 11.00 0.50 1.25 6.88
ESCALERA 02
C-01 2.00 0.85 8.50 14.45
C-02 2.00 1.60 8.50 27.20
ESCALERA 04
C-01 4.00 0.85 8.50 28.90
C-02 2.00 1.60 8.50 27.20
02.08.04 PINTURA LATEX 2 MANOS EN VIGAS M2 1,480.50

VIGAS DE CONFINAMIENTO veces largo caras alto
DISTRITO MARCABAL
N° DIMENSIONES SUB
MODULO COLISEO
EJE B VS-3 2.00 2.87 1.00 0.15 0.86
6.00 4.35 1.00 0.15 3.92
1.00 4.39 1.00 0.15 0.66
EJE 12 VS-3 1.00 3.77 2.00 0.15 1.13
1.00 3.65 2.00 0.15 1.10
1.00 4.25 2.00 0.15 1.28
1.00 4.33 2.00 0.15 1.30
1.00 3.50 2.00 0.15 1.05
1.00 3.85 2.00 0.15 1.16
EJE H VS-3 3.00 2.87 2.00 0.15 2.58
6.00 4.35 2.00 0.15 7.83
1.00 4.39 2.00 0.15 1.32
EJE 2 VS-3 1.00 4.88 2.00 0.15 1.46
1.00 2.47 2.00 0.15 0.74
2.00 4.10 2.00 0.15 2.46
1.00 3.50 2.00 0.15 1.05
1.00 3.70 2.00 0.15 1.11
MODULO A
1 PISO
EJE 14 4.00 2.98 2.00 0.10 2.38
EJE 13 2.00 2.98 2.00 0.10 1.19
2.00 1.40 2.00 0.10 0.56
2 PISO
EJE 14 4.00 2.98 2.00 0.10 2.38
EJE 13 2.00 2.98 2.00 0.10 1.19
2.00 1.87 2.00 0.10 0.75
3 PISO
EJE 14 4.00 2.98 2.00 0.10 2.38
EJE 13 2.00 2.98 2.00 0.10 1.19
2.00 1.87 2.00 0.10 0.75
EJE N-L 2.00 3.48 2.00 0.10 1.39
MODULO B
1 PISO
EJE J 1.00 2.68 2.00 0.10 0.54
1.00 2.98 2.00 0.10 0.60
2.00 3.05 2.00 0.10 1.22
1.00 2.75 2.00 0.10 0.55
EJE I 2.00 2.98 2.00 0.10 1.19
1.00 2.68 2.00 0.10 0.54
2.00 1.87 2.00 0.10 0.75
EJE 29 1.00 2.07 2.00 0.10 0.41
1.00 2.30 2.00 0.10 0.46
1.00 2.88 2.00 0.10 0.58
2 PISO
EJE J 1.00 2.68 2.00 0.10 0.54
1.00 2.98 2.00 0.10 0.60
2.00 3.05 2.00 0.10 1.22
1.00 2.75 2.00 0.10 0.55
EJE I 2.00 2.98 2.00 0.10 1.19
1.00 2.68 2.00 0.10 0.54
2.00 1.87 2.00 0.10 0.75
EJE 29 1.00 1.68 2.00 0.10 0.34
1.00 3.35 2.00 0.10 0.67
1.00 2.50 2.00 0.10 0.50
3 PISO
EJE J 1.00 2.68 2.00 0.10 0.54
1.00 2.98 2.00 0.10 0.60
2.00 3.05 2.00 0.10 1.22
1.00 2.75 2.00 0.10 0.55
EJE I 2.00 2.98 2.00 0.10 1.19
1.00 2.68 2.00 0.10 0.54
2.00 1.87 2.00 0.10 0.75
EJE 29 1.00 1.68 2.00 0.10 0.34
1.00 3.35 2.00 0.10 0.67
1.00 2.50 2.00 0.10 0.50
MODULO C
VIGAS DE CONFINAMIENTO, CONCRETO Fć=175 kg/cm2 - 1 PISO
EJE I 2.00 2.70 2.00 0.10 1.08
4.00 3.00 2.00 0.10 2.40
EJE J
3.00 1.75 2.00 0.10 1.05
3.00 3.00 2.00 0.10 1.80
VIGAS DE CONFINAMIENTO, CONCRETO Fć=175 kg/cm2 - 2 PISOS

DISTRITO MARCABAL
N° DIMENSIONES SUB
EJE I 2.00 2.70 2.00 0.10 1.08
4.00 3.00 2.00 0.10 2.40
EJE J
3.00 1.75 2.00 0.10 1.05
3.00 3.00 2.00 0.10 1.80
1.00 23.64 2.00 0.10 4.73
ESCALERA 02
DEPOSITO 1.00 4.00 2.00 0.10 0.80
ENTRE EJE P-O 2.00 3.85 2.00 0.20 3.08
EJE P-O 2.00 4.75 2.00 0.20 3.80
3.00 2.50 2.00 0.20 3.00
2.00 1.80 2.00 0.20 1.44
ESCALERA 04
DEPOSITO 1.00 4.00 2.00 0.10 0.80
EJE J VAM-1 3.00 2.95 2.00 0.10 1.77
ENTRE EJE I-J 2.00 3.85 2.00 0.20 3.08
2.00 2.00 2.00 0.20 1.60
VIGAS PRINCIPALES n.veces largo perimetro parcial
SS.HH. COLISEO
EJE A VS-01(15X35) 1.00 9.35 0.15 1.40
EJE B VS-01(15X35) 1.00 10.53 0.50 5.27
EJE 2 VA-01(15X30) 1.00 4.80 0.20 0.96
EJE 3 VA-01(15X30) 1.00 4.38 0.20 0.88
EJE 4 VA-01(15X30) 1.00 4.05 0.20 0.81
EJE 5 VA-01(15X30) 1.00 3.45 0.10 0.35
VA-02 TIMPANOS 4.00 4.00 0.40 6.40
VB(20X20) 1.00 6.50 0.40 2.60
COLISEO
ESTRADO
VCH-01 2.00 4.10 0.25 2.05
VB 20X20 2.00 3.85 0.40 3.08
2.00 2.90 0.40 2.32
VA-01 15X30 1.00 3.85 0.20 0.77
VS-02 (25X40) 1.00 9.60 0.70 6.72
VIGAS PERIMETRICAS INTERMEDIAS

EJE B (VP-01) 1.00 36.25 0.70 25.38
EJE H (VP-01) 1.00 36.25 1.15 41.69
EJE 2-12 (VP-01) 2.00 23.35 1.15 53.71
VIGAS PERIMETRICAS FINALES

EJE B (VIGA CANALON) 1.00 36.25 1.65 59.81
EJE H (VIGA CANALON) 1.00 36.25 2.45 88.81
EJE 2-12 (VP-02) 2.00 23.35 1.05 49.04
MODULO A
PRIMER NIVEL
EJE 14 VA-1 4.00 3.00 1.15 13.80
EJE 13 VA-1 4.00 3.00 0.95 11.40
EJE K-Ñ VS-1 2.00 7.40 0.90 13.32
V-101 2.00 1.95 1.15 4.49
V-102 3.00 1.95 1.00 5.85
V-103 3.00 7.00 1.30 27.30
VIGA BORDE 1.00 15.27 0.40 6.11
SEGUNDO NIVEL
EJE 14 VA-1 4.00 3.00 1.15 13.80
EJE 13 VA-1 4.00 3.00 0.95 11.40
EJE K-Ñ VS-1 2.00 7.40 0.90 13.32
V-101 2.00 1.95 1.15 4.49
V-102 3.00 1.95 1.00 5.85
V-103 3.00 7.00 1.30 27.30
VIGA BORDE 1.00 15.27 0.40 6.11
TERCER NIVEL
EJE 14 VA-2 4.00 3.00 1.22 14.64
EJE 13 VA-2 4.00 3.00 1.22 14.64
V.CUMBRERA 1.00 14.37 0.50 7.19
VIGA BORDE 2.00 15.27 0.40 12.22
EJE K-Ñ VS-2 2.00 7.65 0.90 13.77
V-201 2.00 2.00 0.85 3.40
V-204 3.00 2.00 0.70 4.20
V-203 3.00 7.65 1.30 29.84
DISTRITO MARCABAL
N° DIMENSIONES SUB
V-202 5.00 1.00 0.25 1.25
MODULO B
VIGAS, CONCRETO Fć=210 kg/cm2
PRIMER NIVEL
EJE I VA-1 1.00 14.35 0.95 13.63
EJE J VA-1 1.00 14.53 1.15 16.71
EJE 25 VS-1 1.00 7.40 0.35 2.59
EJE 27 VS-1 1.00 7.40 0.90 6.66
EJE 30 VS-1 1.00 5.40 0.90 4.86
V-101 1.00 1.95 1.15 2.24
1.00 1.95 0.60 1.17
1.00 1.00 1.15 1.15
V-102 1.00 1.95 1.00 1.95
2.00 1.00 1.00 2.00
V-103 1.00 7.00 1.30 9.10
1.00 6.30 1.30 8.19
1.00 5.65 1.30 7.35
VIGA BORDE 1.00 19.75 0.40 7.90
SEGUNDO NIVEL
EJE I VA-1 1.00 14.35 0.95 13.63
EJE J VA-1 1.00 14.53 1.15 16.71
EJE 25 VS-1 1.00 7.40 0.35 2.59
EJE 27 VS-1 1.00 7.40 0.90 6.66
EJE 30 VS-1 1.00 5.40 0.90 4.86
V-101 1.00 1.95 0.60 1.17
1.00 1.95 1.15 2.24
1.00 1.00 1.15 1.15
V-102 1.00 1.95 1.00 1.95
2.00 1.00 1.00 2.00
V-103 1.00 7.00 1.30 9.10
1.00 6.30 1.30 8.19
1.00 5.65 1.30 7.35
VIGA BORDE 1.00 19.75 0.40 7.90
TERCER NIVEL
EJE I VA-2 1.00 14.35 1.22 17.51
EJE J VA-2 1.00 5.68 1.22 6.93
EJE J VA-2 ENTRE 27-28 1.00 3.00 1.55 4.65
EJE J VA-2 ENTRE 28-29 1.00 3.00 1.95 5.85
EJE J VA-2 ENTRE 29-30 1.00 2.74 2.29 6.27
V.CUMBRERA 1.00 18.40 0.50 9.20
VIGA BORDE 1.00 19.75 0.40 7.90
1.00 9.00 0.40 3.60
EJE 25-27 VS-1 1.00 7.65 0.65 4.97
1.00 7.65 0.70 5.36
EJE 30 VS-1 1.00 5.55 0.90 5.00
V-201 2.00 2.00 0.85 3.40
1.00 1.00 0.85 0.85
V-204 1.00 2.00 0.70 1.40
2.00 1.00 0.70 1.40
V-203 1.00 7.65 1.30 9.95
1.00 6.97 1.30 9.06
1.00 6.20 1.30 8.06
V-202 6.00 1.00 0.25 1.50
MODULO C
n.veces largo perimetro
PRIMER NIVEL
EJE I VA-1 2.00 2.67 1.15 6.14
4.00 3.00 1.15 13.80
EJE J VA-1 2.00 2.67 0.95 5.07
4.00 3.00 0.95 11.40
EJE 16-18-20-22 VS-1 2.00 7.40 0.95 14.06
2.00 7.40 0.90 13.32
V-101 2.00 1.95 1.15 4.49
2.00 1.95 0.95 3.71
EJE 17-19-21 V-103 3.00 7.40 1.30 28.86
V-102 3.00 1.95 1.00 5.85
VIGA BORDE 1.00 23.64 0.40 9.46

SEGUNDO NIVEL
EJE I VA-1 2.00 2.67 0.95 5.07
4.00 3.00 0.95 11.40
EJE J VA-1 2.00 2.67 0.95 5.07
4.00 3.00 0.95 11.40
EJE 16-18-20-22 VS-1 2.00 7.40 0.90 13.32
2.00 7.40 0.95 14.06
V-201 2.00 1.95 1.15 4.49
2.00 1.95 0.95 3.71
V-204 2.00 1.00 1.15 2.30
2.00 1.00 0.95 1.90
DISTRITO MARCABAL
N° DIMENSIONES SUB
EJE 17-19-21 V-103 3.00 7.40 1.30 28.86
V-202 3.00 1.95 1.00 5.85
V-205 3.00 1.00 0.95 2.85
VIGA BORDE 2.00 23.64 0.40 18.91
TIMPANOS 6.00 11.20 0.70 47.04

EJE H -VA-01(15X30) 1.00 7.20 0.40 2.88
EJE I - VB 20X20 1.00 4.28 0.40 1.71
EJE I - VA-01(15X30) 1.00 4.28 0.20 0.86
EJE 1-VS -02(15X35) 1.00 16.25 0.30 4.88
EJE 1-VB 20X20 1.00 16.75 0.40 6.70
EJE 2-VS -01(15X35) 1.00 5.30 0.30 1.59
EJE 3-VS -01(15X35) 1.00 9.15 0.30 2.75
EJE 15-VS -01(15X35) 1.00 8.52 0.50 4.26
ESCALERA 02
EJE 13* VE 1.00 2.50 1.05 2.63
EJE 13 VA-1 1.00 3.40 1.15 3.91
VB 1.00 3.40 0.40 1.36
EJE P-O VS-01 1.00 3.56 0.90 3.20
V-101 1.00 1.95 0.60 1.17
1.00 1.95 1.15 2.24
EJE 13*VA-1 1.00 2.50 1.05 2.63
EJE 13 VA-1 1.00 3.40 1.15 3.91
VB 1.00 3.40 0.40 1.36
EJE P-O VS-01 1.00 3.56 0.90 3.20
V-101 1.00 1.95 0.60 1.17
1.00 1.95 1.15 2.24
EJE 13*VA-2 1.00 2.50 1.22 3.05
EJE 13 VA-2 1.00 3.40 1.22 4.15
VB 2.00 3.95 0.40 3.16
V.CUMBRERA 1.00 3.95 0.50 1.98
EJE P-O VS-02 1.00 4.30 0.90 3.87
VB 1.00 7.60 0.40 3.04
V-202 2.00 1.00 0.45 0.90
V-201 1.00 2.00 0.65 1.30
1.00 2.00 0.10 0.20
ESCALERA 04
EJE J VE 1.00 2.95 1.05 3.10
ENTRE EJE I-J VA-1 1.00 3.85 1.15 4.43
EJE I VA-1 1.00 3.85 1.15 4.43
VB 1.00 3.85 0.40 1.54
EJE 23-24 VS-01 2.00 6.20 0.90 11.16
V-101 2.00 1.95 1.15 4.49

EJE J VE 1.00 2.95 1.05 3.10
ENTRE EJE I-J VA-1 1.00 3.85 1.15 4.43
EJE I VA-1 1.00 3.85 1.15 4.43
VB 1.00 3.85 0.40 1.54
EJE 23-24 VS-01 2.00 6.20 0.90 11.16
V-101 2.00 1.95 1.15 4.49

EJE J VA-2 1.00 2.95 1.22 3.60
EJE I VA-2 1.00 3.85 1.22 4.70
VB 2.00 4.85 0.40 3.88
V.CUMBRERA 1.00 4.60 0.50 2.30
EJE 23-24 VS-02 2.00 7.65 0.90 13.77
VB 1.00 10.85 0.40 4.34
V-202 2.00 1.00 0.45 0.90
V-201 2.00 2.00 0.65 2.60
02.08.05 PINTURA LATEX 2 MANOS EN CIELO RASO M2 1,598.91

SS.HH. COLISEO
ENTRE EJE A-B 1.00 1.00 10.30 8.90 91.67
ENTRE EJE D-F 1.00 1.00 3.85 9.10 35.04
-1.00 2.00 2.15 0.80 -3.44
-1.00 2.00 0.75 0.90 -1.35
PABELLON A
EJE K-Ñ INTER. 13-14 1.00 4 7.40 3.63 107.45
VOLADO FRONTAL 1.00 4 1.75 3.63 25.41
DISTRITO MARCABAL
N° DIMENSIONES SUB
SEGUNDO PISO
EJE K-Ñ INTER. 13-14 1.00 4 7.40 3.63 107.45
VOLADO FRONTAL 1.00 4 1.75 3.63 25.41
TERCER PISO
EJE K-Ñ INTER. 13-14 1.00 4 7.10 3.63 103.09
VOLADO FRONTAL 1.00 4 1.80 3.63 26.14
PABELLON B
ENTRE EJE 25-27
PAÑO CENTRAL 1.00 2 7.40 3.63 53.72
VOLADO FRONTAL 1.00 2 1.75 3.63 12.71
ENTRE EJE 27-28
ENTRE EJE 28-29
VOLADO FRONTAL 1.00 1 0.80 3.63 2.90
ENTRE EJE 29-20
VOLADO FRONTAL 1.00 1 0.80 3.63 2.90
SEGUNDO PISO modulos Nº Veces Largo Ancho

ENTRE EJE 25-27
PAÑO CENTRAL 1.00 2 7.40 3.63 53.72
VOLADO FRONTAL 1.00 2 1.75 3.63 12.71
ENTRE EJE 27-28
ENTRE EJE 28-29
VOLADO FRONTAL 1.00 1 0.80 3.63 2.90
ENTRE EJE 29-20
VOLADO FRONTAL 1.00 1 0.80 3.63 2.90
TERCER PISO modulos Nº Veces Largo Ancho

ENTRE EJE 25-27
PAÑO CENTRAL 1.00 2 7.40 3.63 53.72
VOLADO FRONTAL 1.00 2 1.75 3.63 12.71
ENTRE EJE 27-28
ENTRE EJE 28-29
VOLADO FRONTAL 1.00 1 0.80 3.63 2.90
ENTRE EJE 29-20
VOLADO FRONTAL 1.00 1 0.80 3.63 2.90
VOLADO POSTEROR 1.00 5 0.85 3.63 15.43
PABELLON C
INTER. I-J 1.00 6.00 7.40 3.63 161.17
VOLADO FRONTAL 1.00 6.00 1.75 3.63 38.12
SEGUNDO PISO
INTER. I-J 1.00 6.00 7.40 3.63 161.17
VOLADO FRONTAL 1.00 6.00 1.75 3.63 38.12
VOLADO POSTERIOR 1.00 6.00 0.80 3.63 17.42
SS.HH. DOCENTES -ALUMNOS

ENTRE EJE 1-15 Y H-J 1.00 1.00 AREA 72.82 72.82
ESCALERA 02
01 NIVEL EJE 15-16 1.00 2.00 1.75 3.50 12.25
TERCER PRISO
EJEO-P INTER. 13-14 1.00 1 7.10 3.50 24.85
1.00 1 0.80 3.50 2.80
VOLADO FRONTAL 1.00 1 1.80 3.50 6.30
VOLADO LATERAL 1.00 1 6.75 0.30 2.03
ESCALERA 04
EJE I-J 1.00 2.00 2.40 3.85 18.48
1.00 2.00 1.75 3.85 13.48
TERCER PRISO
EJE I-J 1.00 1 3.55 3.85 13.67
1.00 1 3.55 3.85 13.67
VOLADO FRONTAL 1.00 1 1.80 3.85 6.93
DISTRITO MARCABAL
N° DIMENSIONES SUB
VOLADO LATERAL 1.00 1 9.80 0.30 2.94
02.08.06 PINTURA BARNIZ EN CARPINTERIA DE MADERA M2 765.63

CARAS
SS.HH. COLISEO
P-2 3.00 2.00 1.00 2.100 12.60
P-4 8.00 2.00 0.70 1.400 15.68
SS.HH. CAMERINOS
P-3 2.00 2.00 0.80 2.100 6.72
P-4 10.00 2.00 0.70 1.400 19.60
MODULO A
PRIMER PISO
P4 2.00 2.00 1.60 2.100 13.44
VENTANAS
V9 2.00 2.00 1.40 1.12 6.27
V5 6.00 2.00 3.00 1.12 40.32
SEGUNDO PISO
P1 2.00 2.00 1.10 2.100 9.24
V1 4.00 2.00 3.00 1.50 36.00
V3 2.00 2.00 3.00 1.12 13.44
V5 2.00 2.00 3.00 1.12 13.44
TERCER PISO
P1 2.00 2.00 1.10 2.100 9.24
V1 4.00 2.00 3.00 1.50 36.00
V3 2.00 2.00 3.00 1.12 13.44
V5 2.00 2.00 3.00 1.12 13.44
MODULO B
PRIMER PISO
P1 2.00 2.00 1.10 2.100 9.24
P6 1.00 2.00 1.20 2.100 5.04
P5 1.00 2.00 0.90 2.100 3.78
VENTANAS
V1 3.00 2.00 3.00 1.50 27.00
V4 1.00 2.00 2.68 1.50 8.03
V6 2.00 2.00 2.68 1.12 11.98
V5 1.00 2.00 3.00 1.12 6.72
V7 2.00 2.00 3.05 1.12 13.66
V8 1.00 2.00 2.75 1.12 6.16
SEGUNDO PISO
P1 2.00 2.00 1.10 2.100 9.24
P5 1.00 2.00 0.90 2.100 3.78
VENTANAS
V1 3.00 2.00 3.00 1.50 27.00
V4 1.00 2.00 2.68 1.50 8.03
V6 2.00 2.00 2.68 1.12 11.98
V5 1.00 2.00 3.00 1.12 6.72
V7 2.00 2.00 3.05 1.12 13.66
V8 1.00 2.00 2.75 1.12 6.16
TERCER PISO
P1 2.00 2.00 1.10 2.100 9.24
P5 1.00 2.00 0.90 2.100 3.78
VENTANAS
V1 3.00 2.00 3.00 1.50 27.00
V4 1.00 2.00 2.68 1.50 8.03
V6 2.00 2.00 2.68 1.12 11.98
V5 1.00 2.00 3.00 1.12 6.72
V7 2.00 2.00 3.05 1.12 13.66
V8 1.00 2.00 2.75 1.12 6.16
MODULO 06 AULAS
6.00 2.00 1.10 1.975 26.07
VENTANAS DOS PISOS
V1 8.00 2.00 3.00 1.50 72.00
V2 4.00 2.00 2.675 1.50 32.10
V3 4.00 2.00 3.00 1.12 26.88
V4 2.00 2.00 2.675 1.12 11.98
V5 4.00 2.00 3.00 1.12 26.88
SS.HH. DOC-ALUMNOS
P2 3.00 2.00 1.00 2.100 12.60
P3 2.00 2.00 0.80 2.100 6.72
P-4 8.00 2.00 0.70 1.400 15.68
ESCALERA-02
P-7 1.00 2.00 0.80 2.100 3.36
V-14 1.00 2.00 2.50 0.400 2.00
ESCALERA-04
DISTRITO MARCABAL
N° DIMENSIONES SUB
P-7 1.00 2.00 0.80 2.100 3.36
V-13 1.00 2.00 2.95 0.400 2.36
02.08.07 PINTURA ESMALTE 2 MANOS EN CONTRAZOCALO DE CEMENTO H=0.10 m Ml 31.30

DE METRADO CONTRAZCOCALO 10 CM 31.30
02.08.08 PINTURA ESMALTE 2 MANOS EN CONTRAZOCALO DE CEMENTO H=0.20 m ML 323.75

DE METRADO CONTRAZCOCALO 20 CM 323.75
02.08.09 PINTURA ESMALTE 2 MANOS EN CONTRAZOCALO DE CEMENTO H=0.50 m 81.00

DE METRADO DE CONTAZOCALO 81.00
02.08.10 PINTURA ANTICORROSIVA Y ESMALTE 2 MANOS PUERTAS Y VENTANAS m2 veces caras ancho altura 297.64
PORTON Y PUERTA PRINCIPAL DE INGRESO 1.00 2.00 3.90 2.600 20.28

PI-1 1.00 2.00 2.87 3.000 17.22
PI-2 1.00 2.00 3.50 3.000 21.00
VENTANAS METALICAS SOBRE PUERTAS

SS.HH. COLISEO
P-2 3.00 2.00 1.00 0.900 5.40
SS.HH. ALUMNOS -DOC
P-2 3.00 2.00 1.00 0.900 5.40
P-3 2.00 2.00 0.80 0.900 2.88
VENTANAS
SS.HH. COLISEO
V-15 1.00 2.00 2.40 0.65 3.12
V-16 1.00 2.00 1.15 0.65 1.50
V-17 2.00 2.00 2.45 0.65 6.37
SS.HH. CAMERINO
V-18 2.00 2.00 1.50 0.40 2.40
SS.HH. ALUMNOS-DOC
V-10 1.00 2.00 3.25 0.65 4.23
V-11 1.00 2.00 3.50 0.65 4.55
V-12 1.00 2.00 1.35 0.65 1.76

V-19 2.00 2.00 2.87 1.00 11.48
V-20 6.00 2.00 4.35 1.00 52.20
V-21 1.00 2.00 4.39 1.00 8.78
V-22 1.00 2.00 3.85 1.40 10.78
V-23 2.00 2.00 3.50 1.40 19.60
V-24 1.00 2.00 4.33 1.40 12.12
V-25 1.00 2.00 4.25 1.40 11.90
V-26 1.00 2.00 3.65 1.40 10.22
V-27 1.00 2.00 3.77 1.40 10.56
V-28 1.00 2.00 3.70 1.40 10.36
V-29 2.00 2.00 4.10 1.40 22.96
V-30 1.00 2.00 2.47 1.40 6.92
V-31 1.00 2.00 4.88 1.40 13.66
02.08.11 PINTURA ESMALTE EN MUROS, COLUMNAS Y VIGAS DE CERCO PERIMETRICO M2 234.73

PINTURA EN COLUMNAS
CERCO PERIMETRICO
POSTERIOR PABELLON A
8.00 0.75 2.40 14.40
FRONTAL I.E.
3.00 0.75 2.40 5.40
FRONTAL I.E.
7.00 0.75 2.40 12.60
PORTICO DE INGRESO
C-1 2.00 1.20 2.60 6.24
C-2 1.00 0.80 2.60 2.08
PINTURA EN VIGAS
PORTICO DE INGRESO
VIGA 1.00 4.75 2.00 0.45 4.28
1.00 4.75 1.00 0.25 1.19
CORTE 1-1 1.00 3.35 2.00 0.45 3.02
CORTE 2-2 1.00 2.15 2.00 0.45 1.94
CERCO PERIMETRICO
FRONTAL I.E. 1.00 6.25 2.00 0.15 1.88
FRONTAL I.E. 1.00 14.60 2.00 0.15 4.38
DISTRITO MARCABAL
N° DIMENSIONES SUB
PINTURA EN MUROS
CERCO PERIMETRICO
FRONTAL I.E. 1.00 6.25 2.00 2.40 30.00
FRONTAL I.E. 1.00 14.60 2.00 2.40 70.08
02.08.12 PINTURA ESMALTE EN MUROS DE CONTENCION M2 133.00

MUROS ARMADOS , POSTERIOR EJE J VECES LARGO ALTO CARAS
MUROS DE CONTENCION
1.00 18.00 2.00 1.00 36.00
1.00 36.50 2.00 1.00 73.00
1.00 12.00 2.00 1.00 24.00
02.08.13 PINTURA ESMALTE EN GRADAS Y GRADERIAS M2 446.03

GRADERIAS VECES LARGO ANCHO CARAS
EJE B
CONTRAPASO 5.00 32.800 0.450 1.00 73.80
PASOS 5.00 32.800 0.500 1.00 82.00
EJE 12
CONTRAPASO 5.00 20.200 0.450 1.00 45.45
PASOS 5.00 20.200 0.500 1.00 50.50
EJE H
CONTRAPASO 5.00 32.800 0.450 1.00 73.80
PASOS 5.00 32.800 0.500 1.00 82.00
EJE 2
CONTRAPASO 5.00 8.100 0.450 1.00 18.23
PASOS 5.00 8.100 0.500 1.00 20.25
02.08.14 PINTURA DE TRAFICO DEMARCATORIA DE LOSA DEPORTIVA m 255.50

255.50
02.09 CARPINTERIA DE MADERA
02.09.01 PUERTA DE CEDRO NACIONAL CON TABLERO DE MADERA Y FRESQILLA M2 73.73
SS.HH. COLISEO
P-2 3.00 1.00 1.00 2.100 6.30
SS.HH. CAMERINOS
P-3 2.00 1.00 0.80 2.100 3.36
MODULO A
PRIMER PISO
P4
2.00 1.00 1.60 2.100 6.72
SEGUNDO PISO
P1 2.00 1.00 1.10 2.100 4.62
TERCER PISO
P1 2.00 1.00 1.10 2.100 4.62
MODULO B
PRIMER PISO
P1 2.00 1.00 1.10 2.100 4.62
P6 1.00 1.00 1.20 2.100 2.52
P5 1.00 1.00 0.90 2.100 1.89
SEGUNDO PISO
P1 2.00 1.00 1.10 2.100 4.62
P5 1.00 1.00 0.90 2.100 1.89
TERCER PISO
P1 2.00 1.00 1.10 2.100 4.62
P5 1.00 1.00 0.90 2.100 1.89
MODULO 06 AULAS
6.00 1.00 1.10 1.975 13.04
SS.HH. DOC-ALUMNOS
P2 3.00 1.00 1.00 2.100 6.30
P3 2.00 1.00 0.80 2.100 3.36
ESCALERA-02
P-7 1.00 1.00 0.80 2.100 1.68
ESCALERA-04
P-7 1.00 1.00 0.80 2.100 1.68
DISTRITO MARCABAL
N° DIMENSIONES SUB
02.09.02 PUERTA CONTRAPLACADA 35 MM. C/TRIPLAY 4MM.+ MARCO CEDRO 2X3" M2 25.48
SS.HH. COLISEO
P-4 8.00 1.00 0.70 1.400 7.84
SS.HH. CAMERINOS
P-4 10.00 1.00 0.70 1.400 9.80
SS.HH. DOC-ALUMNOS
P-4 8.00 1.00 0.70 1.400 7.84
02.09.03 VENTANA DE MADERA S/DISEÑO M2 283.61

MODULO A
PRIMER PISO
VENTANAS
V9 2.00 1.00 1.40 1.12 3.14
V5 6.00 1.00 3.00 1.12 20.16
SEGUNDO PISO
V1 4.00 1.00 3.00 1.50 18.00
V3 2.00 1.00 3.00 1.12 6.72
V5 2.00 1.00 3.00 1.12 6.72
TERCER PISO
V1 4.00 1.00 3.00 1.50 18.00
V3 2.00 1.00 3.00 1.12 6.72
V5 2.00 1.00 3.00 1.12 6.72
MODULO B
PRIMER PISO
VENTANAS
V1 3.00 1.00 3.00 1.50 13.50
V4 1.00 1.00 2.68 1.50 4.01
V6 2.00 1.00 2.68 1.12 5.99
V5 1.00 1.00 3.00 1.12 3.36
V7 2.00 1.00 3.05 1.12 6.83
V8 1.00 1.00 2.75 1.12 3.08
SEGUNDO PISO
VENTANAS
V1 3.00 1.00 3.00 1.50 13.50
V4 1.00 1.00 2.68 1.50 4.01
V6 2.00 1.00 2.68 1.12 5.99
V5 1.00 1.00 3.00 1.12 3.36
V7 2.00 1.00 3.05 1.12 6.83
V8 1.00 1.00 2.75 1.12 3.08
TERCER PISO
VENTANAS
V1 3.00 1.00 3.00 1.50 13.50
V4 1.00 1.00 2.68 1.50 4.01
V6 2.00 1.00 2.68 1.12 5.99
V5 1.00 1.00 3.00 1.12 3.36
V7 2.00 1.00 3.05 1.12 6.83
V8 1.00 1.00 2.75 1.12 3.08
MODULO 06 AULAS
VENTANAS DOS PISOS
V1 8.00 1.00 3.00 1.50 36.00
V2 4.00 1.00 2.675 1.50 16.05
V3 4.00 1.00 3.00 1.12 13.44
V4 2.00 1.00 2.675 1.12 5.99
V5 4.00 1.00 3.00 1.12 13.44
ESCALERA-02
V-14 1.00 1.00 2.50 0.400 1.00
ESCALERA-04
V-13 1.00 1.00 2.95 0.400 1.18
02.10 CARPINTERIA METALICA

02.10.01 PUERTA DE INGRESO PRINCIPAL C/PERFILES 3/16" M2 10.14
PORTON Y PUERTA PRINCIPAL DE INGRESO 1.00 3.90 2.60 10.14
02.10.02 PUERTA METALICA CON PLATINA 2X2.5MM. SEGÚN DETALLES M2 1.00 29.25
PORTON Y PUERTA PRINCIPAL DE INGRESO 1.00 1.00 3.90 2.600 10.14
PI-1 1.00 1.00 2.87 3.000 8.61
PI-2 1.00 1.00 3.50 3.000 10.50
02.10.03 VENTANA DE REGILLA S/VIDRIO PERFIL 1" X 1" X 1/8", S - 780 M2 37.60
VENTANAS METALICAS SOBRE PUERTAS
SS.HH. COLISEO
P-2 3.00 2.00 1.00 0.900 5.40
DISTRITO MARCABAL
N° DIMENSIONES SUB
SS.HH. ALUMNOS -DOC
P-2 3.00 2.00 1.00 0.900 5.40
P-3 2.00 2.00 0.80 0.900 2.88
VENTANAS
SS.HH. COLISEO
V-15 1.00 2.00 2.40 0.65 3.12
V-16 1.00 2.00 1.15 0.65 1.50
V-17 2.00 2.00 2.45 0.65 6.37
SS.HH. CAMERINO
V-18 2.00 2.00 1.50 0.40 2.40
SS.HH. ALUMNOS-DOC
V-10 1.00 2.00 3.25 0.65 4.23
V-11 1.00 2.00 3.50 0.65 4.55
V-12 1.00 2.00 1.35 0.65 1.76
02.10.04 VENTANA METALICA PLATINA DE FIERRO F 2X2.5MM SEGUND DETALLES M2 100.77

V-19 2.00 1.00 2.87 1.00 5.74
V-20 6.00 1.00 4.35 1.00 26.10
V-21 1.00 1.00 4.39 1.00 4.39
V-22 1.00 1.00 3.85 1.40 5.39
V-23 2.00 1.00 3.50 1.40 9.80
V-24 1.00 1.00 4.33 1.40 6.06
V-25 1.00 1.00 4.25 1.40 5.95
V-26 1.00 1.00 3.65 1.40 5.11
V-27 1.00 1.00 3.77 1.40 5.28
V-28 1.00 1.00 3.70 1.40 5.18
V-29 2.00 1.00 4.10 1.40 11.48
V-30 1.00 1.00 2.47 1.40 3.46
V-31 1.00 1.00 4.88 1.40 6.83
02.10.05 PASAMANO DE TUBO FºGº DE 2" EN ESALERA m 54.40

ESCALERA 02 8.00 3.40 27.20
ESCALERA 04 8.00 3.40 27.20
02.10.06 BARANDA DE TUBO F.G 2"Y 1"(SEGÚN DISEÑO) m 20.30

ESCALERA 01 2.00 2.50 5.00
ESCALERA 03 2.00 2.50 5.00
ESCALERA 05 2.00 2.50 5.00
ESCALERA 06 2.00 1.95 3.90
2.00 0.70 1.40
02.11 CERRAJERIA
02.11.01 BISAGRA DE ACERO ALUMINIZADO DE 4" PESADA - EN PUERTA pza. veces unidades 136.00
SS.HH. COLISEO
P-2 3.00 4.00 12.00
SS.HH. CAMERINOS
P-3 2.00 4.00 8.00
MODULO A
PRIMER PISO
P4
2.00 4.00 8.00
SEGUNDO PISO
P1 2.00 4.00 8.00
TERCER PISO
P1 2.00 4.00 8.00
MODULO B
PRIMER PISO
P1 2.00 4.00 8.00
P6 1.00 4.00 4.00
P5 1.00 4.00 4.00
SEGUNDO PISO
P1 2.00 4.00 8.00
P5 1.00 4.00 4.00
TERCER PISO
P1 2.00 4.00 8.00
P5 1.00 4.00 4.00
MODULO 06 AULAS
6.00 4.00 24.00
SS.HH. DOC-ALUMNOS
P2 3.00 4.00 12.00
DISTRITO MARCABAL
N° DIMENSIONES SUB
P3 2.00 4.00 8.00
ESCALERA-02
P-7 1.00 4.00 4.00
ESCALERA-04
P-7 1.00 4.00 4.00
02.11.02 BISAGRA DE ACERO ALUMINIZADO DE 2.5" PESADA - EN PUERTA/VENTANA UND 78.00

SS.HH. COLISEO
P-4 8.00 3.00 24.00
SS.HH. CAMERINOS
P-4 10.00 3.00 30.00
SS.HH. DOC-ALUMNOS
P-4 8.00 3.00 24.00
02.11.03 CERRADURA DOS GOLPES EN PUERTA, CON TIRADOR UND 34.00

SS.HH. COLISEO
P-2 3.00 1.00 3.00
SS.HH. CAMERINOS
P-3 2.00 1.00 2.00
MODULO A
PRIMER PISO
P4
2.00 1.00 2.00
SEGUNDO PISO
P1 2.00 1.00 2.00
TERCER PISO
P1 2.00 1.00 2.00
MODULO B
PRIMER PISO
P1 2.00 1.00 2.00
P6 1.00 1.00 1.00
P5 1.00 1.00 1.00
SEGUNDO PISO
P1 2.00 1.00 2.00
P5 1.00 1.00 1.00
TERCER PISO
P1 2.00 1.00 2.00
P5 1.00 1.00 1.00
MODULO 06 AULAS
6.00 1.00 6.00
SS.HH. DOC-ALUMNOS
P2 3.00 1.00 3.00
P3 2.00 1.00 2.00
ESCALERA-02
P-7 1.00 1.00 1.00
ESCALERA-04
P-7 1.00 1.00 1.00
02.11.04 CERRADURA DE TRES GOLPES EN PORTON METALICO UND 3.00

PORTON DE INGRESO 1.00 1.00 1.00
PORTON COLISEO 1.00 2.00 2.00
02.11.05 MANIJA DE BRONCE 4" PARA PORTAÑUELA DE VENTANA UND 156.00

MODULO A
PRIMER PISO
VENTANAS
V9 2.00 2.00 4.00
V5 6.00 2.00 12.00
SEGUNDO PISO
V1 4.00 2.00 8.00
V3 2.00 2.00 4.00
V5 2.00 2.00 4.00
TERCER PISO
V1 4.00 2.00 8.00
V3 2.00 2.00 4.00
DISTRITO MARCABAL
N° DIMENSIONES SUB
V5 2.00 2.00 4.00
MODULO B
PRIMER PISO
VENTANAS
V1 3.00 2.00 6.00
V4 1.00 2.00 2.00
V6 2.00 2.00 4.00
V5 1.00 2.00 2.00
V7 2.00 2.00 4.00
V8 1.00 2.00 2.00
SEGUNDO PISO
VENTANAS
V1 3.00 2.00 6.00
V4 1.00 2.00 2.00
V6 2.00 2.00 4.00
V5 1.00 2.00 2.00
V7 2.00 2.00 4.00
V8 1.00 2.00 2.00
TERCER PISO
VENTANAS
V1 3.00 2.00 6.00
V4 1.00 2.00 2.00
V6 2.00 2.00 4.00
V5 1.00 2.00 2.00
V7 2.00 2.00 4.00
V8 1.00 2.00 2.00
MODULO 06 AULAS
VENTANAS DOS PISOS
V1 8.00 2.00 16.00
V2 4.00 2.00 8.00
V3 4.00 2.00 8.00
V4 2.00 2.00 4.00
V5 4.00 2.00 8.00
ESCALERA-02
V-14 1.00 2.00 2.00
ESCALERA-04
V-13 1.00 2.00 2.00
02.12 VIDRIOS CRISTALES Y SIMILARES

02.12.01 VIDRIOS SEMIDOBLES P2 3,051.62
MODULO A
PRIMER PISO
VENTANAS
V9 2.00 1.00 1.40 1.12 3.14
V5 6.00 1.00 3.00 1.12 20.16
SEGUNDO PISO
V1 4.00 1.00 3.00 1.50 18.00
V3 2.00 1.00 3.00 1.12 6.72
V5 2.00 1.00 3.00 1.12 6.72
TERCER PISO
V1 4.00 1.00 3.00 1.50 18.00
V3 2.00 1.00 3.00 1.12 6.72
V5 2.00 1.00 3.00 1.12 6.72
MODULO B
PRIMER PISO
VENTANAS
V1 3.00 1.00 3.00 1.50 13.50
V4 1.00 1.00 2.68 1.50 4.01
V6 2.00 1.00 2.68 1.12 5.99
V5 1.00 1.00 3.00 1.12 3.36
V7 2.00 1.00 3.05 1.12 6.83
V8 1.00 1.00 2.75 1.12 3.08
SEGUNDO PISO
VENTANAS
V1 3.00 1.00 3.00 1.50 13.50
V4 1.00 1.00 2.68 1.50 4.01
V6 2.00 1.00 2.68 1.12 5.99
V5 1.00 1.00 3.00 1.12 3.36
V7 2.00 1.00 3.05 1.12 6.83
V8 1.00 1.00 2.75 1.12 3.08
TERCER PISO
VENTANAS
DISTRITO MARCABAL
N° DIMENSIONES SUB
V1 3.00 1.00 3.00 1.50 13.50
V4 1.00 1.00 2.68 1.50 4.01
V6 2.00 1.00 2.68 1.12 5.99
V5 1.00 1.00 3.00 1.12 3.36
V7 2.00 1.00 3.05 1.12 6.83
V8 1.00 1.00 2.75 1.12 3.08
MODULO 06 AULAS
VENTANAS DOS PISOS
V1 8.00 1.00 3.00 1.50 36.00
V2 4.00 1.00 2.675 1.50 16.05
V3 4.00 1.00 3.00 1.12 13.44
V4 2.00 1.00 2.675 1.12 5.99
V5 4.00 1.00 3.00 1.12 13.44
ESCALERA-02
V-14 1.00 1.00 2.50 0.400 1.00
ESCALERA-04
V-13 1.00 1.00 2.95 0.400 1.18
M2 283.61
P2 3,051.62
02.13 VARIOS
02.13.01 JUNTA DE DILATACION CON ESPUMA PLASTICA Y JEBE MICROPOROSO m 413.68

SOBRE GRADERIAS
EJE B VS-3 2.00 2.00 3.03 12.12
6.00 2.00 3.03 36.36
1.00 2.00 3.03 6.06
EJE 12 VS-3 1.00 2.00 2.05 4.10
1.00 2.00 2.05 4.10
1.00 2.00 2.05 4.10
1.00 2.00 2.05 4.10
1.00 2.00 2.05 4.10
1.00 2.00 2.05 4.10
EJE H VS-3 3.00 2.00 2.05 12.30
6.00 2.00 2.05 24.60
1.00 2.00 2.05 4.10
EJE 2 VS-3 1.00 2.00 2.05 4.10
1.00 2.00 2.05 4.10
2.00 2.00 2.05 8.20
1.00 2.00 2.05 4.10
1.00 2.00 2.05 4.10
MODULO A
1 PISO
EJE 14 4.00 2.00 1.63 13.04
EJE 13 2.00 2.00 1.63 6.52
2.00 2.00 1.63 6.52
2 PISO
EJE 14 4.00 2.00 1.25 10.00
EJE 13 2.00 2.00 1.63 6.52
tabique de muro cabeza 1.00 2.00 2.65 5.30
2.00 2.00 1.63 6.52
3 PISO
EJE 14 4.00 2.00 1.25 10.00
EJE 13 2.00 2.00 1.63 6.52
2.00 2.00 1.63 6.52
tabique de muro cabeza 1.00 2.00 2.65 5.30
MODULO B
1 PISO
EJE J 1.00 2.00 1.63 3.26
1.00 2.00 1.63 3.26
2.00 2.00 1.63 6.52
1.00 2.00 1.63 3.26
EJE I 2.00 2.00 1.25 5.00
1.00 2.00 1.63 3.26
2.00 2.00 1.25 5.00
2 PISO
EJE J 1.00 2.00 1.63 3.26
1.00 2.00 1.63 3.26
2.00 2.00 1.63 6.52
1.00 2.00 1.63 3.26
EJE I 2.00 2.00 1.25 5.00
1.00 2.00 1.63 3.26
2.00 2.00 1.25 5.00
1.00 2.00 1.00 2.00
DISTRITO MARCABAL
N° DIMENSIONES SUB
3 PISO
EJE J 1.00 2.00 1.63 3.26
1.00 2.00 1.63 3.26
2.00 2.00 1.63 6.52
1.00 2.00 1.63 3.26
EJE I 2.00 2.00 1.25 5.00
1.00 2.00 1.63 3.26
2.00 2.00 1.25 5.00
1.00 2.00 1.00 2.00
MODULO C
1 PISO
EJE I 2.00 2.00 1.25 5.00
4.00 2.00 1.25 10.00
EJE J 0.10 0.00
3.00 2.00 1.63 9.78
3.00 2.00 1.63 9.78
.
2 PISOS
EJE I 2.00 2.00 1.25 5.00
4.00 2.00 1.25 10.00
EJE J
3.00 2.00 1.63 9.78
3.00 2.00 1.63 9.78
1.00 2.00 1.00 2.00
ESCALERA 02
EJE 13 1.00 2.00 1.10 2.20
ESCALERA 04
EJE J 1.00 2.00 1.09 2.18
02.13.02 JUNTA DE DILATACION RELLENO CON MORTERO ASFALTICO E=1" M 543.15

MODULO A 5.00 1.95 9.75
MODULO B 3.00 1.95 5.85
2.00 1.00 2.00
MODULO C 6.00 1.95 11.70
SS.HH. ALUNOS 2.00 2.50 5.00
PERIMETRO EXTERIOR COLISEO 8.00 1.70 13.60
5.00 4.65 23.25
5.00 3.80 19.00
LOSA DEP. INCL VEREDA

7.00 32.50 227.50
11.00 20.50 225.50
02.13.03 PIZARRA ACRILICA DE 4.80X1.20M PZA 14.00

MODULO A 3.00
MODULO B 5.00
MODULO C 6.00
02.13.04 PORTAPLUMONES DE MADERA CEDRO L=5M, BARNIZADO PZA 14.00 14.00
02.13.05 ASTA DE BANDERA TIPICO pza 1.00 1.00
02.13.06 MESA DE CONCRETO REVESTIDO CERAMICA SEGUN DISEÑO m 67.55

MODULO A
LABORATORIO 8.00 2.60 20.80
1.00 1.60 1.60
MODULO B
COCINA 1.00 4.05 4.05
LABORATORIO 6.00 2.60 15.60
2.00 1.95 3.90
2.00 1.50 3.00
1.00 1.60 1.60
COLISEO
SS.HH. 01 1.00 3.40 3.40
1.00 3.00 3.00
CEMERINOS 2.00 1.80 3.60
SS.HH ALUMNOS DOC 1.00 7.00 7.00

DISTRITO MARCABAL
N° DIMENSIONES SUB
02.13.07 RESPOSTERO BAJO DE MELAMINE POS FORMADO m2 2.84

MODULO AMB. COMPL.
COCINA 1.00 4.05 0.70 2.84
02.13.08 CANTONERA DE FIERRO EN ESCALERA ml 245.43

ESCALERA 01 VECES LARGO PARCIAL
PASOS 9.00 2.30 20.70
ESCALERA 02
PASOS 40.00 1.70 68.00
INGRESO A DESPOSITO
3.00 1.70 5.10
ESCALERA 03
PASOS 9.00 3.50 31.50
ESCALERA 04
PASOS 40.00 1.90 76.00
INGRESO A DESPOSITO
3.00 1.90 5.70
ESCALERA 05
PASOS 9.00 2.87 25.83
ESCALERA 06
PASOS 14.00 0.90 12.60
02.13.09 TAPAJUNTA METALICA EN PISOS ML 13.65

HORIZONTAL
ENTRE ESCALERA -MA 2.00 1.95 3.90
ENTRE MODULO A-B 2.00 1.95 3.90
ENTRE MODULO B-ESCA 2.00 1.95 3.90
ENTRE ESC- MODC 1.00 1.95 1.95
02.13.10 TAPAJUNTA METALICA ENTRE MUROS (VERTICAL) ML 26.00

VERTICAL
ENTRE ESCALERA Y MODULO A 1.00 9.90 9.90
ENTRES ESCALERA Y MO. B 1.00 9.90 9.90
ENTRE ESCALERA Y MODULO C 1.00 6.20 6.20
02.13.11 CANALETA "MEDIA CAÑA" EN CIRCULACION M 62.40

PAZADISOS NIVEL
MODULO A 1.00 15.60 15.60
MODULO B 1.00 10.40 10.40
1.00 9.30 9.30
MODULO C 1.00 23.50 23.50
ESCALERA 02
ESCALERA 04
02.13.12 MOSTRADOR DE LIBROS(INCL PUERTA) UNDI 2.00
02.13.13 SARDINEL EN DUCHA REV. CON CERAMICA H=30CM, E=10CM ML 4.80

CAMERINOS 6.00 0.80 4.80
02.13.14 ARCO Y TABLERO FULBITO - BASKET (MET - MAD) und 2.00 2.00
02.13.15 TUBOS C. VOLEY, INC. RED Y DADOS DE CONCRETO jgo 2.00 2.00

Metrado Arquitectura Marca

Cargado por

Información del documento

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Metrado Arquitectura Marca

Cargado por

Copyright:

Formatos disponibles

HOJA DE METRADOS ARQUITECTURA

02.01.02 MUROS DE LADRILLO KK TIPO IV SOGA M:1:1:4 E=1.5 cm M2 1,077.38

SS.HH. ALUMNOS - DOC

EJE 3 CORTE 4-4 1.00 3.32 4.30 14.28

02.01.03 MUROS DE LADRILLO KK TIPO IV CANTO M:1:1:4 E=1.5 cm M2 64.53

SS.HH. ALUMNOS - DOC

02.02 REVOQUES, ENLUCIDOS Y MOLDURAS

02.02.01 TARRAJEO EN INTERIOR DE MUROS M2 1,857.29

MUROS DE LADRILLO KK TIPO IV SOGA M:1:1:4 E=1.5 cm M2

SS.HH. ALUMNOS - DOC

EJE 3 CORTE 4-4 1.00 3.32 1.00 4.30 14.28

MUROS DE LADRILLO KK TIPO IV CANTO M:1:1:4 E=1.5 cm M2

SS.HH. ALUMNOS - DOC

DESCONTAR TARRAJEO PRIMARIO

SS.HH. ALUMNOS - DOC

EJE 3 CORTE 4-4 -1.00 3.32 1.00 1.50 -4.98

02.02.02 TARRAJEO EN EXTERIOR DE MUROS M2 1,088.88

EJE 23 1.00 6.80 1.00 2.80 19.04

EXTERIOR MUROS DE CONTENCION

SS.HH. ALUMNOS - DOC

EJE 3 CORTE 4-4 1.00 3.32 0.00 4.30 0.00

02.02.03 TARRAJEO DE COLUMNAS M2 1,133.55

PARAPETO ESTRADO 1 4.00 0.25 2.00 1.00 2.00

SS.HH. ALUMNOS - DOC

SS.HH. COLISEO perimetro

COLUMNAS, CONCRETO F´c=210 kg/cm2 - 1 PISO CARAS VECES ANCHO ALTURA

COLUMNAS, CONCRETO F´c=210 kg/cm2 - 2 PISOS

SS.HH. ALUMNOS - DOC

02.02.04 TARRAJEO DE VIGAS M2 1,501.71

VIGAS DE CONFINAMIENTO, CONCRETO F´c=175 kg/cm2 - 2 PISOS

VIGAS PRINCIPALES n.veces largo perimetro parcial

VIGAS PERIMETRICAS FINALES

VIGAS, CONCRETO F´c=210 kg/cm2 - 2 PISO

SS.HH. ALUMNOS - DOC

VIGAS, CONCRETO F´c=210 kg/cm2 - 2 PISO

VIGAS, CONCRETO F´c=210 kg/cm2 - 3 PISO

02.02.05 TARRAJEO PRIMARIO, MORTERO C:A 1:5 M2 318.47

SS.HH. ALUMNOS - DOC

EJE 3 CORTE 4-4 1.00 3.32 1.00 1.50 4.98

02.02.06 VESTIDURA DE DERRAMES 1:5 M 762.42

V-15 1.00 2.40 0.650 3.70

V-18 2.00 1.50 0.400 4.60

VENTANAS METALICAS PERIMETROC COLISEO

V1 4.00 3.00 1.50 24.00

V1 4.00 3.00 1.50 24.00

VENTANAS DOS PISOS

02.02.07 BRUÑAS SEGUN DETALLE M 1,922.91

SS.HH. ALUMNOS - DOC

CERCO PERIMETRICO PERIMETRO

02.02.10 VESTIDURA DE FONDO DE ESCALERA M2 71.48

02.02.09 REVESTIMIENTO C/CEMENTO PULIDO PASO Y CONTRAPASO M2 556.28

GRADERIAS VECES LARGO ANCHO CARAS

02.03 CIELO RASOS

SEGUNDO PISO modulos Nº Veces Largo Ancho

TERCER PISO modulos Nº Veces Largo Ancho

SS.HH. DOCENTES -ALUMNOS

02.04 ESTRUCTURAS DE MADERA

02.04.02 CORREAS DE MADERA TORNILLO 3"x3" ML 369.75

02.04.02 CORREAS DE MADERA TORNILLO 2"x1" ML 711.00

02.05.02 CUMBRERA ARTICULADA ONDULADA ML 68.25

02.05.03 COBERTURA AUTOSOPORTANTE CURVA DE ACERO-SISTEMA ARCOTECHO M2 1,137.60

02.05.04 CERRAMIENTO DE TIMPANO FRONTAL DE ACERO M2 AREA 190.58

02.06 PISOS Y PAVIMENTOS

02.06.02 PISO DE CEMENTO PULIDO Y BRUÑADO E=2" S/COLOREAR M2 271.58
