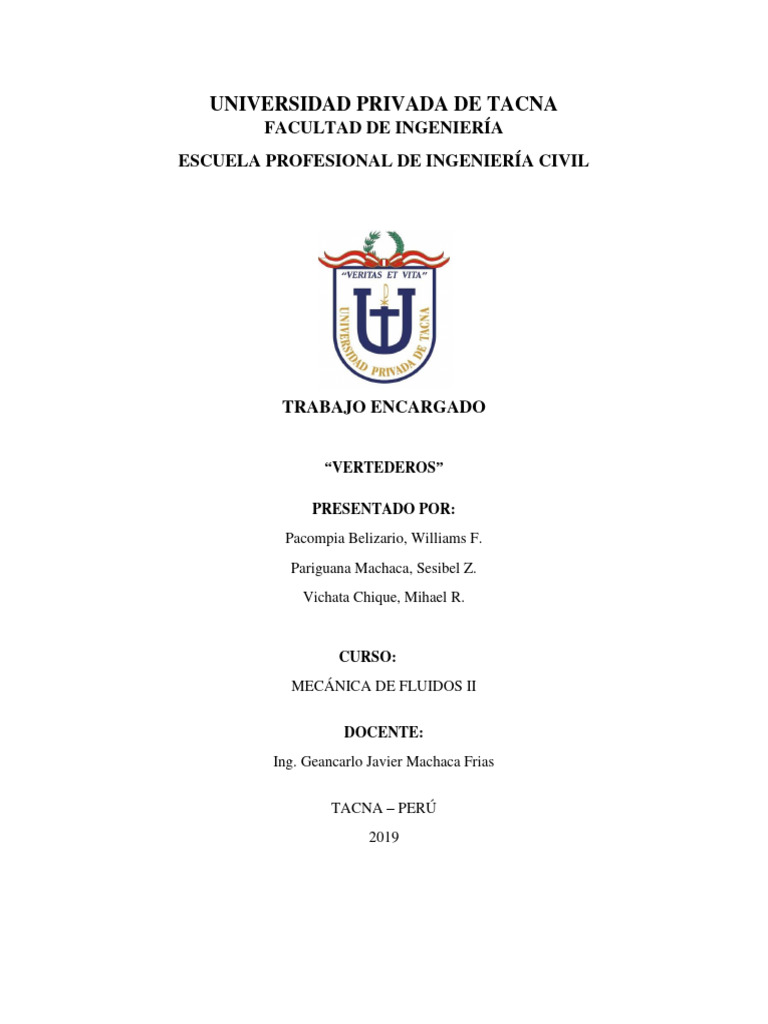

UNIVERSIDAD PRIVADA DE TACNA

FACULTAD DE INGENIERÍA
ESCUELA PROFESIONAL DE INGENIERÍA CIVIL

TRABAJO ENCARGADO

“VERTEDEROS”

PRESENTADO POR:
Pacompia Belizario, Williams F.
Pariguana Machaca, Sesibel Z.
Vichata Chique, Mihael R.

CURSO:
MECÁNICA DE FLUIDOS II

DOCENTE:
Ing. Geancarlo Javier Machaca Frias

TACNA – PERÚ
2019
 MECÁNICA DE FLUIDOS II

INDICE

I. INTRODUCCIÓN ................................................................................................................. 2

II. CONCEPTO ........................................................................................................................ 2

III. FUNCIONES ....................................................................................................................... 2

a. Aliviadero como elemento de presa..................................................................................... 2

b. Vertedero como elemento de canal ..................................................................................... 3

IV. VERTEDORES DE PARED DELGADA ..................................................................................... 4

a. Ecuación general del gasto ................................................................................................... 4

b. Vertedor rectangular ............................................................................................................ 6

c. Vertedor triangular ............................................................................................................... 9

d. Vertedor trapecial............................................................................................................... 11

e. Vertedor circular ................................................................................................................. 12

f. Vertedor parabólico............................................................................................................ 14

g. Vertedores con descarga sumergida .................................................................................. 16

h. Vertedores con cresta oblicua al acorriente ...................................................................... 17

V. VERTEDORES DE PARED GRUESA ..................................................................................... 18

VI. EJERCICIOS ...................................................................................................................... 19

a. PROBLEMA 01 ..................................................................................................................... 19

b. PROBLEMA 02 ..................................................................................................................... 21

c. PROBLEMA 03 ..................................................................................................................... 22

d. PROBLEMA 04 ..................................................................................................................... 23

e. PROBLEMA 05 ..................................................................................................................... 24

1
MECÁNICA DE FLUIDOS II

VERTEDORES

I. INTRODUCCIÓN

Cuando la descarga del líquido se efectúa por encima de un muro o una placa y a
superficie libre, la estructura hidráulica en la que ocurre se llama vertedor; éste
puede presentan diferentes formas según las finalidades a que se destine. Así,
cuando la descarga se efectúa sobre una placa con perfil de cualquier forma, pero
con arista aguda, el vertedor se llama de pared delgada; por el contrario, cuando el
contacto entre la pared y la lámina vertiente es más bien toda una superficie, el
vertedor es de pared gruesa. Ambos tipos pueden utilizarse como dispositivos de
aforo en laboratorio o en canales de pequeñas dimensiones, pero el segundo puede
emplearse como obra de control o de excedencias en una presa y también de aforo
en canales grandes.

II. CONCEPTO

El vertedero hidráulico o aliviadero es una estructura hidráulica destinada a

propiciar el pase, libre o controlado, del agua en los escurrimientos superficiales,
siendo el aliviadero en exclusiva para el desagüe y no para la medición. Existen
diversos tipos según la forma y uso que se haga de ellos, a veces de forma
controlada y otras veces como medida de seguridad en caso de tormentas en
presas.

III. FUNCIONES

a. Aliviadero como elemento de presa

Tiene varias finalidades entre las que se destaca:

 Garantizar la seguridad de la estructura hidráulica, al no permitir la

elevación del nivel, aguas arriba, por encima del nivel máximo.
 Garantizar un nivel con poca variación en un canal de riego, aguas arriba.
Este tipo de vertedero se llama "pico de pato" por su forma
 Constituirse en una parte de una sección de aforo del río o arroyo.

2
MECÁNICA DE FLUIDOS II

 Disipar la energía para que la devolución al cauce natural no produzca

daños. Esto se hace mediante saltos, trampolínes o cuencos.

En una presa se denomina vertedero a la parte de la estructura que permite

la evacuación de las aguas, ya sea en forma habitual o para controlar el nivel
del reservorio de agua.

Generalmente se descargan las aguas próximas a la superficie libre del embalse,

en contraposición de la descarga de fondo, la que permite la salida controlada de
aguas de los estratos profundos del embalse.

b. Vertedero como elemento de canal

Los vertederos se usan conjuntamente con las compuertas para mantener
un río navegable o para proveer del nivel necesario a la navegación. En este
caso, el vertedero está construido significativamente más largo que el ancho
del río, formando una "U" o haciendo diagonales, perpendicularmente al
paso. Dado que el vertedero es la parte donde el agua se desborda, un
vertedero largo permite pasar una mayor cantidad de agua con un pequeño
incremento en la profundidad de derrame. Esto se hace con el fin de
minimizar las fluctuaciones en el nivel de río aguas arriba.

Los vertederos permiten a los hidrólogos un método simple para medir el

caudal en flujos de agua. Conocida la geometría de la zona alta del vertedero
y el nivel del agua sobre el vertedero, se conoce que el líquido pasa de
régimen lento a rápido, y encima del vertedero de pared gruesa, el agua
adopta el calado crítico.

Los vertederos son muy utilizados en ríos para mantener el nivel del agua y
ser aprovechado como lagos, zona de navegación y de esparcimiento. Los
molinos hidráulicos suelen usar presas para subir el nivel del agua y
aprovechar el salto para mover las turbinas.

Debido a que un vertedero incrementa el contenido en oxígeno del agua que

pasa sobre la cresta, puede generar un efecto benéfico en la ecología local
del río. Una represa reduce artificialmente la velocidad del agua, lo que
puede incrementar los procesos de sedimentación, aguas arriba; y un
incremento de la capacidad de erosión aguas abajo. La represa donde se

3
MECÁNICA DE FLUIDOS II

sitúa el vertedero, al crear un desnivel, representa una barrera para los

peces migratorios, que no pueden saltar de niveles.

IV. VERTEDORES DE PARED DELGADA

a. Ecuación general del gasto

Considere un vertedor de pared delgada y sección geométrica, como se
observa en la Fig. 1.1, cuya cresta se encuentra a una altura w, medida
desde la plantilla del canal de alimentación. El desnivel entre la superficie
inalterada del agua, antes del vertedor y la cresta, es h y la velocidad
uniforme de llegada del agua es V0, de tal modo que:

Si w es muy grande, Vo2/2g es despreciable y H = h.

Fig. 1.1. Vertedor de pared delgada de forma general.

𝑥 = 𝑓 (𝑦)

que, normalmente, será conocida.

Aplicando la ecuación de Bernoulli para una línea de corriente entre los
puntos 0 y 1, de la Fig. 1.1, se tiene:

4
MECÁNICA DE FLUIDOS II

o bien

Si Vo2/2g es despreciable, la velocidad en cualquier punto de la sección 1

vale:

El gasto a través del área elemental, de la Fig. 1.1b, es entonces:

donde n considera el efecto de contracción de la lámina vertiente. El gasto

total vale:

que sería la ecuación general del gasto para un vertedor de pared delgada,
la cual es posible integrar si se conoce la forma del vertedor.

La red de flujo de un vertedor rectangular muestra que las líneas de corriente

sobre la cresta poseen una curvatura que modifica la distribución de
presiones hidrostáticas. En la Fig. 1.2 se presenta la verdadera distribución,
tanto de presiones como de velocidades. La red de flujo indica, a su vez, que
la lámina vertiente sufre contracciones en su frontera superior e inferior, por
lo que existe una sección contraída X sobre el punto de máxima altura
alcanzado por la frontera inferior de la lámina vertiente, donde se presentan
velocidades cuyas componentes horizontales se apartan de la ley
parabólica; además, hay una distribución de presiones también distinta de la
hidrostática, como se muestra en la Fig. 1.2.

5
MECÁNICA DE FLUIDOS II

Fig. 1.2. Vertedor de pared delgada de forma general.

Por último, el coeficiente µ de gasto representa la relación entre el área

sombreada a, b, c, e de la Fig. 1.2, correspondiente a la verdadera
distribución de velocidades; y la f, g, d, correspondiente a la parábola de
distribución hipotética de velocidades, a saber:

Debe ser de tipo experimental y próximo a Q.60, que corresponde al de un

orificio de pared delgada.

b. Vertedor rectangular
Para esta forma de vertedor la ecuación 𝑥 = 𝑓(𝑦) es del tipo x = b/ 2 donde
b es la longitud de cresta.

Luego:

y efectuando la integración es:

6
MECÁNICA DE FLUIDOS II

Fig. 1.3. Vertedor rectangular.

y finalmente:

que es la ecuación general para calcular el gasto en un vertedor rectangular

cuya carga de velocidad de llegada es despreciable.

En los países que utilizan el sistema inglés de unidades se acostumbra

2
agrupar los términos 3 √2𝑔 p, en un solo coeficiente C, de tal manera que:

Cuando el vertedor rectangular sin contracciones laterales tiene una

inclinación Ɵ° con respecto a la horizontal (Fig. 1.4.), el coeficiente de gasto
µ de la Tabla 1.1 debe multiplicarse por un coeficiente CƟ que depende del
ángulo de inclinación Ɵ y que, según BoussineSq, es:

7
MECÁNICA DE FLUIDOS II

Fig. 1.4. Vertedor inclinado.

Esta ecuación es válida únicamente en el caso de que la lámina se encuentre

bien ventilada y presenta mayor interés en el caso que la cresta sea móvil;
por ejemplo, es conveniente una compuerta articulada en el apoyo inferior.

8
MECÁNICA DE FLUIDOS II

TABLA 1.1. Fórmulas experimentales para determinar el coeficiente de gasto µ aplicable

para vertedores rectangulares con contracciones laterales o sin ellas. En el caso de
vertedores sin contracciones laterales haga b = B, en tas fórmulas.

FUENTE: HIDRAULICA GENERAL - GILBERTO SOTELO AVILA

c. Vertedor triangular
Cuando el vertedor es de sección triangular (Fig. 1.5), simétrica respecto
del eje vertical y con ángulo en el vértice 0, el valor x de la Ec. 𝑥 = 𝑓(𝑦) es:

9
MECÁNICA DE FLUIDOS II

Fig. 1.5. Vertedor triangular.

y la ecuación del gasto es:

la cual se puede integrar por un procedimiento de substitución. En efecto,

haciendo 𝑧 = ℎ − 𝑦, entonces 𝑦 = ℎ − 𝑧, 𝑑𝑦 = − 𝑑𝑧. Los límites de
integración serían: para 𝑦 = 0, 𝑧 = ℎ y para 𝑦 = ℎ, 𝑧 = 0; la ecuación
anterior sería entonces:

𝜃 0 1 2ℎ𝑧 3/2 2 5/2 0

𝑄 = −2√2𝑔𝜇 tan ( ) ∫ 𝑧 2 (ℎ − 𝑧)𝑑𝑧 = −2√2𝑔𝜇 tan(𝜃/2) [ − 𝑧 ]
2 ℎ 3 5
ℎ

10
MECÁNICA DE FLUIDOS II

TABLA 1.2. Fórmulas experimentales para determinar los coeficientes de gasto µ o C

aplicables para vertedores triangulares con diferentes ángulos Ɵ en el vértice. B
representa el ancho del canal de llegada y w el desnivel entre el vértice del vertedor y el
fondo de dicho canal. En cualquier caso, las fórmulas se expresan en el sistema MKS.

FUENTE: HIDRAULICA GENERAL - GILBERTO SOTELO AVILA

d. Vertedor trapecial
El gasto de un vertedor trapecial, como el mostrado en la Fig. 1.6, se puede
calcular suponiendo la suma del gasto correspondiente a uno rectangular
con longitud de cresta b y el triangular formado con las dos orillas. Se tiene:

o bien en la forma:

11
MECÁNICA DE FLUIDOS II

Fig. 1.6. Vertedor trapecial.

donde µ agrupa todos los términos del paréntesis.

e. Vertedor circular
Stauss (1931) derivó una ecuación teórica para determinar el gasto en
vertedores de forma circular (Fig. 1.6). De la ecuación de la circunferencia,
en la Fig. 1.7, se tiene que 𝑥 = √𝑦 ( 𝐷 — 𝑦), y el gasto total es:

12
MECÁNICA DE FLUIDOS II

Fig. 1.7. Vertedor circular.

Con 𝑡 = ℎ /𝐷 y cambiando la variable de integración 𝑧 = 𝑦/𝐷, resulta:

La integración dé la ecuación anterior conduce a:

4
𝑄= √2𝑔𝑥[2(1 − 𝑡 + 𝑡 2 )𝐸 − (2 − 3𝑡 + 𝑡 2 )𝐾]𝜇𝐷 5/2
15
donde E y K son dos integrales elípticas. La ecuación anterior resulta,
finalmente:

donde D se expresa en decímetros y Q se obtiene en It/seg. En esta

fórmula <f> es la función de h /D dada por la tabla 1.3 y µ el coeficiente de
gasto determinado de la fórmula de Stauss y Jorissen, saber:

la cual vale para 0.20 m ≤ D ≤ 0.30 m, 0.075 < h / D < 1, y para distancias
mínimas a la frontera del canal de llegada de 3 D desde los cantos del
vertedor.

13
MECÁNICA DE FLUIDOS II

TABLA 1.3. Coeficiente ǿ

FUENTE: HIDRAULICA GENERAL - GILBERTO SOTELO AVILA

f. Vertedor parabólico

La geometría de un vertedor de forma parabólica, como el mostrado en la

figura 1.8, sigue la ecuación 𝑥 = √𝑦/𝑎.

Fig. 1.8. Vertedor circular.

14
MECÁNICA DE FLUIDOS II

El gasto es:

Resolviendo la integral resulta:

donde:

Comparación de características de vertedores de pared delgadas más

usuales.

La mayoría de las formas geométricas de los vertedores de pared delgada,

hasta aquí estudiados, se adaptan al perfil dado por la ecuación

o sea, es:

15
MECÁNICA DE FLUIDOS II

TABLA 1.4. Valores característicos de los vertedores de forma usual.

FUENTE: HIDRAULICA GENERAL - GILBERTO SOTELO AVILA

g. Vertedores con descarga sumergida

Cuando es sumergida la descarga de los vertedores de pared delgada, de
cualquiera de las formas hasta ahora discutidas, la ecuación de Villemonte:

proporciona un método simple para evaluar el efecto de sumersión. En dicha

ecuación, Q es el gasto del vertedor con descarga sumergida; Q1 el gasto

16
MECÁNICA DE FLUIDOS II

del mismo vertedor con igual carga en el supuesto de descarga libre, S es la

relación de sumersión (relación de cargas aguas abajo y arriba sobre la
cresta); y n el exponente de la carga h sobre la cresta en la ecuación
correspondiente a Q1 (3/2 para vertedor rectangular, 5/2 para triangular,
etcétera). La carga de sumersión deberá medirse desde la superficie, aguas
abajo (fuera de la zona de disturbios) hasta la cresta.

h. Vertedores con cresta oblicua al acorriente

En los casos en los cuales se desea incrementar la longitud de cresta de un
vertedor, para reducir la carga del mismo y aumentar su eficiencia, se puede
utilizar un vertedor oblicuo respecto al eje del canal. En la Fig. 1.9 se
presenta este tipo de vertedor para la forma rectangular con un ángulo de
inclinación Ɵ respecto a la corriente. Así, la longitud de cresta es:

Fig. 1.9. Vertedor oblicuo.

Diferentes autores han experimentado con estos vertedores, y han llegado a

resultados diferentes. En cualquier caso, se ha observado que la aparente
ganancia en longitud de cresta se ve reducida por una disminución en el
coeficiente de gasto, por efecto de la inclinación con respecto a la cresta del
flujo de llegada, de tal manera que los resultados obtenidos con la ecuación
general para vertedores rectangulares se ven afectada por un coeficiente de
reducción k < 1 en la forma:

17
MECÁNICA DE FLUIDOS II

V. VERTEDORES DE PARED GRUESA

En forma semejante a los; orificios, si la cresta del vertedor no es una arista
afilada, se presenta entonces el vertedor de pared gruesa que puede adquirir
varias formas. En las figuras 1.10 se presenta la forma más sencilla, la cual
consiste en aumentar el espesor de la cresta en un vertedor rectangular sin
contracciones laterales.

Fig. 1.10. Vertedor rectangular de pared gruesa.

Cuando e/h < 0.67, el chorro se separa de la cresta y el funcionamiento es

idéntico al del vertedor de pared delgada (Fig. 1.10a). Cuando 𝑒/ℎ > 0.67
el funcionamiento es diferente, pues la lámina vertiente se adhiere a la:
cresta del vertedor (figura 1.10b). Se presentan también distintos
funcionamientos, dependiendo de la altura w de la cresta sobre el fondo del
canal. Cabe aclarar que los valores del coeficiente de gasto obtenidos por
diferentes autores difieren entre sí, de ahí que el procedimiento comúnmente
aceptado para evaluarlo, en el caso de que 𝑒/ℎ > 0.67 y el vertedor sea
rectangular, es el dé Bazin; éste consiste en utilizar la ecuación de los
vertedores rectangulares, afectada de un coeficiente de reducción Ɛ1 a
saber:

18
MECÁNICA DE FLUIDOS II

VI. EJERCICIOS

a. PROBLEMA 01
Calcular el gasto en un vertedor rectangular de pared delgada en un canal
del mismo ancho de la cresta b=2.5 m, que trabaja con una carga h=0.42 m,
cuya cresta se encuentra a w=1.00 m del piso del canal

SOLUCION:

o Usamos la fórmula de HEGLY (tabla 1.1) para b=B tenemos

REEMPLAZAMOS
0.0041 0.42 2
𝜇 = [0.6075 + ] ∗ [1 + 0.55 ( ) ]
0.42 0.42 + 1
𝜇 = 0.647
o Determinamos el coeficiente C

2
𝐶 = √2𝑔 ∗ 𝜇
3

𝐶 = 2.952 ∗ 0.647

𝐶 = 1.910

o Reemplazamos a la ecuación para calcular el caudal en

vertederos rectangulares

𝟑
𝑸 = 𝑪 ∗ 𝒃 ∗ 𝒉𝟐

19
MECÁNICA DE FLUIDOS II

3
𝑄 = 1.910 ∗ 2.5 ∗ 0.422

𝑚3
𝑄 = 1.3
𝑠𝑒𝑔

o Finalmente utilizamos la fórmula de Rehbock

3
0.42 + 0.0011 0.0011 2
𝜇 = [0.6035 + 0.0813 ( )] ∗ [1 + ]
1 0.42

𝜇 = 0.6402

o Determinamos el coeficiente C

𝟐
𝑪= √𝟐𝒈 ∗ 𝝁
𝟑

𝐶 = 2.952 ∗ 0.6402

𝐶 = 2.952
o Reemplazamos a la ecuación para calcular el caudal en
vertederos rectangulares

𝟑
𝑸 = 𝑪 ∗ 𝒃 ∗ 𝒉𝟐
3
𝑄 = 2.952 ∗ 2.5 ∗ 0.422
𝑚3
𝑄 = 1.286
𝑠𝑒𝑔

20
MECÁNICA DE FLUIDOS II

b. PROBLEMA 02

Calcular la carga necesaria en el vertedor del Problema 1, si se desea un gasto

de 2 m3/seg en las mismas condiciones de descarga libre.

SOLUCION:

1. Procedemos por tanteo suponiendo un C= 1.92

𝟑
𝑸 = 𝑪 ∗ 𝒃 ∗ 𝒉𝟐

o Despejamos la carga necesaria (h)

2
2 3
ℎ=( )
1.92 ∗ 2.5

ℎ = 0.56 𝑚
o Comprobamos

3
𝑄 = 1.92 ∗ 2.5 ∗ 0.562

𝑄 = 3.26

2. Procedemos por tanteo suponiendo un C= 1.94

3
𝑄 = 𝐶 ∗ 𝑏 ∗ ℎ2

o Despejamos la carga necesaria (h)

2
2 3
ℎ=( )
1.94 ∗ 2.5

ℎ = 0.55 𝑚
o Comprobamos

3
𝑄 = 1.94 ∗ 2.5 ∗ 0.552

21
MECÁNICA DE FLUIDOS II

𝑄 = 2.009

c. PROBLEMA 03

¿Cuál sería el gasto en el Problema 1, Si el vertedor tuviera una inclinación ɵ=45º

(Fig. 1.4)?

Fig. 1.4. Vertedor inclinado.

SOLUCION:

Cuando el vertedor rectangular sin contracciones laterales tiene una inclinación 𝜃

con respecto a la horizontal, sabemos que:

o Reemplazamos

45
𝐶0 = 1.1951 − 0.3902 ∗
180
𝐶0 = 1.0976
o Finalmente

𝑄 = 1.0976 ∗ 1.299
𝑄 = 1.426

22
MECÁNICA DE FLUIDOS II

d. PROBLEMA 04

Una compuerta descarga 0.5 m3/s, en un canal rectangular con ancho B1 = 0.6 m,
aguas abajo, en la sección 1 se produce un salto hidráulico de, y1 = 1 m. El salto
se pro-duce por la colocación de un vertedero rectangular de pared delgada sin
contracciones (b = B1), determine la altura P del vertedero.

datos

Q=0.5 m3/s

B1 = 0.6 m

y1 = 1 m.

P=?

solución:

Para un vertedero rectangular sin contracciones la ec. de Kindsvater/

2
Q  CD· 2 g ·b·he3/2
3

 h2
Q   0.602  0.075 · 2 g ·be·he3/2
 P 3

Considerando qué, P = y1 – h; CD = 0.602 + 0.083·h/P

 h 2
Q   0.602  0.075 · 2 g ·be·he3/2
 y1  h  3

Al sustituir valores se obtiene;

 h 2
0.5   0.602  0.075
3/2
 2·9.806 ·(0.6  0.0009)·( h  0.001)
 1 h  3

23
MECÁNICA DE FLUIDOS II

Para simplificar el cálculo se asume temporalmente qué; h + 0.001 = h.

2/3
 
 0.2827 
h
1 
 0.602  0.075 
 1 h 

h=0.55m

entonces P=1-0.55

P=0.45m

Vertedero rectangular sin contracciones laterales, B = b

Adicional a la formula de Kindsvater/Carter se puede usar la formula de Rehbock;

Formula de Rehbock Coeficientes Limites

CD = 0.602 + 0.083·h/P h/P = máx. 1.0
2 h = altura sobre la cresta en h = min 0.03 m, máx.
Q  CD· 2 g ·b·he3/2
3 [m] 0.75 m
donde: he = h + 0.0012 = altura P = min 0.10 m
efectiva en [m] b = min 0.15 m

e. PROBLEMA 05

Si la instalación como se muestra en la figura el gasto que proporciona la bomba

es Q=1000 l7s y la longitud cresta de ambos vertederos es b=1.30m ,determinar
para un diámetro de orificio D=0.5m calcular los gastos 𝑄𝐴 y 𝑄𝐵 .

24
MECÁNICA DE FLUIDOS II

Solución

Q 0= 𝐶𝑑 𝑥 A√2𝑔𝐻

Q 0= 0.6 𝑥0.1936 √2(9.81)𝐻 …. (a)

el gasto descargado por los vertederos será :

Q A= 1.84𝑥1.3 ℎ𝐴 .3/2

Q A= 2.392ℎ𝐴 .3/2 ….(b)

Q B= 2.392ℎ𝐵 .3/2 …(c)

Ademas

Q 0= Q B

Q a+ Q B = 1…. (e)

0,10+ℎ𝐴 =ℎ𝐵 +∆ℎ… (f)

1 2/3
ℎ𝐴 =( )
2.36

∆ℎ = 0.30𝑚

De la ecuación (a) obtenemos

Q 0 = Q B= 0.522√0.3 =0.286𝑚3 /𝑠

Por lo tanto en la ecuación (e)

Q A= 1 − 0.286

Q A = 0.714

En la ecuación (b) obtenemos:

Q A= 2.392ℎ𝐴 .3/2

0.714
ℎ𝐴 =(2.392)2/3 =0.447

25
MECÁNICA DE FLUIDOS II

0.286
ℎ𝐵 =(2.392)2/3 =0.243

Por lo tanto

0,10+0.447=0.243+∆ℎ

∆ℎ = 0.304 𝑚

Entonces:

Q A= 0.714

Q B = 0.286

26
