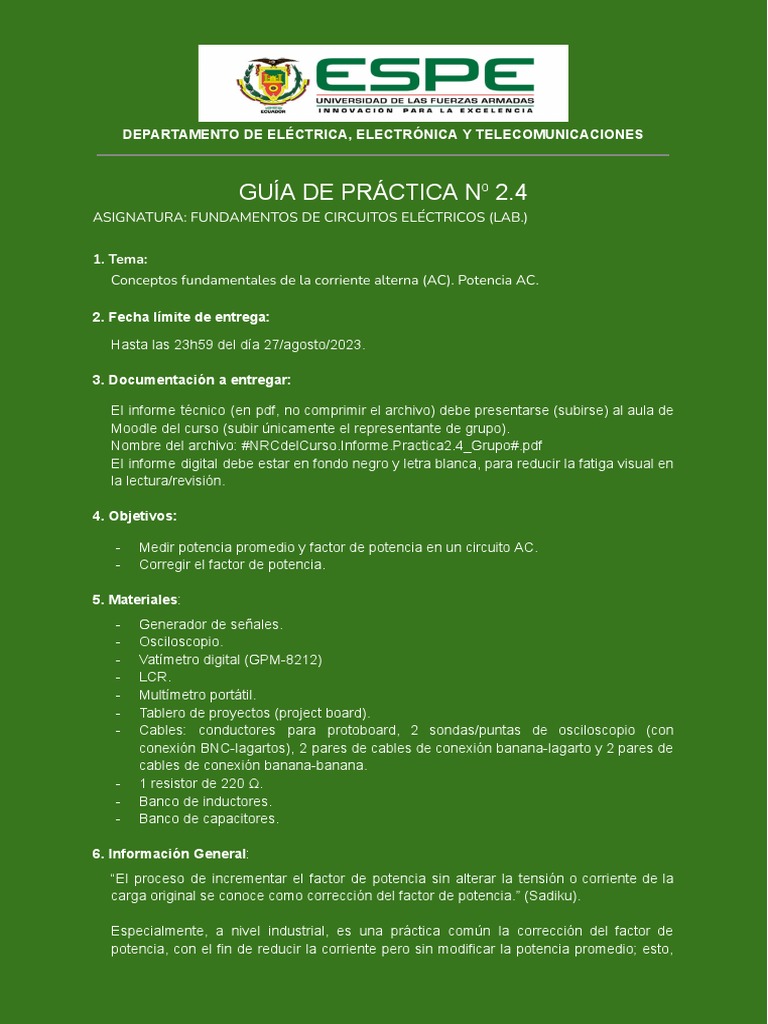

DEPARTAMENTO DE ELÉCTRICA, ELECTRÓNICA Y TELECOMUNICACIONES
GUÍA DE PRÁCTICA No 2.4
ASIGNATURA: FUNDAMENTOS DE CIRCUITOS ELÉCTRICOS (LAB.)
1. Tema:
Conceptos fundamentales de la corriente alterna (AC). Potencia AC.
2. Fecha límite de entrega:
Hasta las 23h59 del día 27/agosto/2023.
3. Documentación a entregar:
El informe técnico (en pdf, no comprimir el archivo) debe presentarse (subirse) al aula de
Moodle del curso (subir únicamente el representante de grupo).
Nombre del archivo: #[Link].Practica2.4_Grupo#.pdf
El informe digital debe estar en fondo negro y letra blanca, para reducir la fatiga visual en
la lectura/revisión.
4. Objetivos:
- Medir potencia promedio y factor de potencia en un circuito AC.
- Corregir el factor de potencia.
5. Materiales:
- Generador de señales.
- Osciloscopio.
- Vatímetro digital (GPM-8212)
- LCR.
- Multímetro portátil.
- Tablero de proyectos (project board).
- Cables: conductores para protoboard, 2 sondas/puntas de osciloscopio (con
conexión BNC-lagartos), 2 pares de cables de conexión banana-lagarto y 2 pares de
cables de conexión banana-banana.
- 1 resistor de 220 Ω.
- Banco de inductores.
- Banco de capacitores.
6. Información General:
“El proceso de incrementar el factor de potencia sin alterar la tensión o corriente de la
carga original se conoce como corrección del factor de potencia.” (Sadiku).
Especialmente, a nivel industrial, es una práctica común la corrección del factor de
potencia, con el fin de reducir la corriente pero sin modificar la potencia promedio; esto,
DEPARTAMENTO DE ELÉCTRICA, ELECTRÓNICA Y TELECOMUNICACIONES
debido a que las empresas que suministran la energía eléctrica cobran más, por
corrientes mayores.
7. Procedimiento:
7.1 Con el Ohmiómetro del multímetro (o LCR), mida la resistencia de R, para conocer su
valor real, Rr. Con el LCR, mida la inductancia (Lr) y la resistencia serie (RL) del inductor
L. Anote los valores en la Tabla No.1.
Valores nominales:
R = 220 Ω,
L = 45 mH (ó 50mH, según lo indicado al grupo de trabajo). Utilice el banco de
inductores.
Tabla No.1
Resistor (R) Inductor (L)
Rr Lr RL
7.2 Armar el circuito eléctrico de la Figura 1. Alimente con una señal de tipo senoide, Vg, de
magnitud 5 Vp y frecuencia de 1 KHz. Conecte el vatímetro digital GPM-8212.
Figura 1. Circuito de práctica.
A través del GPM-8212, tome los valores de potencia promedio, factor de potencia,
voltaje eficáz, corriente eficáz y anótelos en la Tabla No. 2.
DEPARTAMENTO DE ELÉCTRICA, ELECTRÓNICA Y TELECOMUNICACIONES
Tabla No.2
P f.p. VRMS IRMS
7.3 Con los datos del numeral anterior (7.2) calcular la capacitancia del condensador, C, de
tal forma que se corrija el factor de potencia del circuito a 0,95. Para el cálculo, puede
utilizar la siguiente fórmula:
𝑃(𝑡𝑎𝑛ϕ1−𝑡𝑎𝑛ϕ2)
𝐶= ω(𝑉𝑅𝑀𝑆)²
Conecte el banco de condensadores al LCR y proceda a ajustarlo al valor de C,
calculado.
7.4 Conectar el banco de condensadores, en paralelo a la carga ZL (ver Figura No.2), y
proceda a medir potencia promedio, factor de potencia, voltaje eficáz, corriente eficáz;
anótelos en la Tabla No.3.
Figura 2. Corrección del factor de potencia.
Tabla No.3
P f.p. VRMS IRMS
7.5 De la medición del caso anterior (7.4), en caso que no se haya alcanzado el factor de
potencia de 0,95, realizar el ajuste manual en el banco de condensadores de tal forma
que se logre alcanzar dicho factor de potencia de 0,95, y proceda a tomar datos de
DEPARTAMENTO DE ELÉCTRICA, ELECTRÓNICA Y TELECOMUNICACIONES
potencia promedio, factor de potencia, voltaje eficáz, corriente eficáz; anótelos en la
Tabla No.4.
Tabla No.4
P f.p. VRMS IRMS C’
Desconecte el banco de condensadores, y proceda a medir su capacitancia, C’,
utilizando el LCR. Anote este valor, en la Tabla No.4
ACTIVIDADES (va en el acápite de análisis e interpretación de resultados del informe):
- Pregunta 1:
¿Cuál es la razón por la que el valor calculado del condensador, C, no ajustó el factor de
potencia a 0,95?
- Pregunta 2:
Contraste el valor ajustado manualmente del condensador C’ con el cual finalmente se
alcanzó el factor de potencia de 0,95, con el valor calculado de C, e interprete esta
diferencia.
- Pregunta 3:
¿Cuál es el porcentaje de la corriente (IRMS) que disminuyó al momento de corregir el factor
de potencia?
- Pregunta 2:
¿Varió la potencia promedio, al momento que se corrigió el factor de potencia?
8. Bibliografía:
- “Fundamentos de circuitos eléctricos”, del autor Sadiku Matthew, quinta edición,
editorial McGraw Hill, capítulo 11.
- Manual del vatímetro GPM-8212:
[Link]
======================================================================
DEPARTAMENTO DE ELÉCTRICA, ELECTRÓNICA Y TELECOMUNICACIONES
(El informe digital debe estar en fondo negro y letra blanca, para reducir la fatiga visual en la
lectura/revisión)
El informe debe contemplar los siguientes puntos:
INFORME DE LABORATORIO
Tema de práctica:
Grupo#
Integrantes (Apellidos y nombres en orden alfabético):
Fecha:
NRC: #[Link] (Lab: #[Link])
OBJETIVO/s:
MATERIALES/EQUIPOS UTILIZADOS/SOFTWARE:
DESCRIPCIÓN DE LA PRÁCTICA:
TABULACIÓN DE DATOS:
ANÁLISIS/INTERPRETACIÓN DE RESULTADOS:
Para el análisis debe aplicar el concepto fasorial, cálculo de errores, e incluir lo indicado
anteriormente en “ACTIVIDADES”.
Sugerencias:
Puede utilizar herramientas informáticas de cálculo numérico como Máxima,
Octave (Matlab), o Scilab.
CONCLUSIONES:
RECOMENDACIONES:
