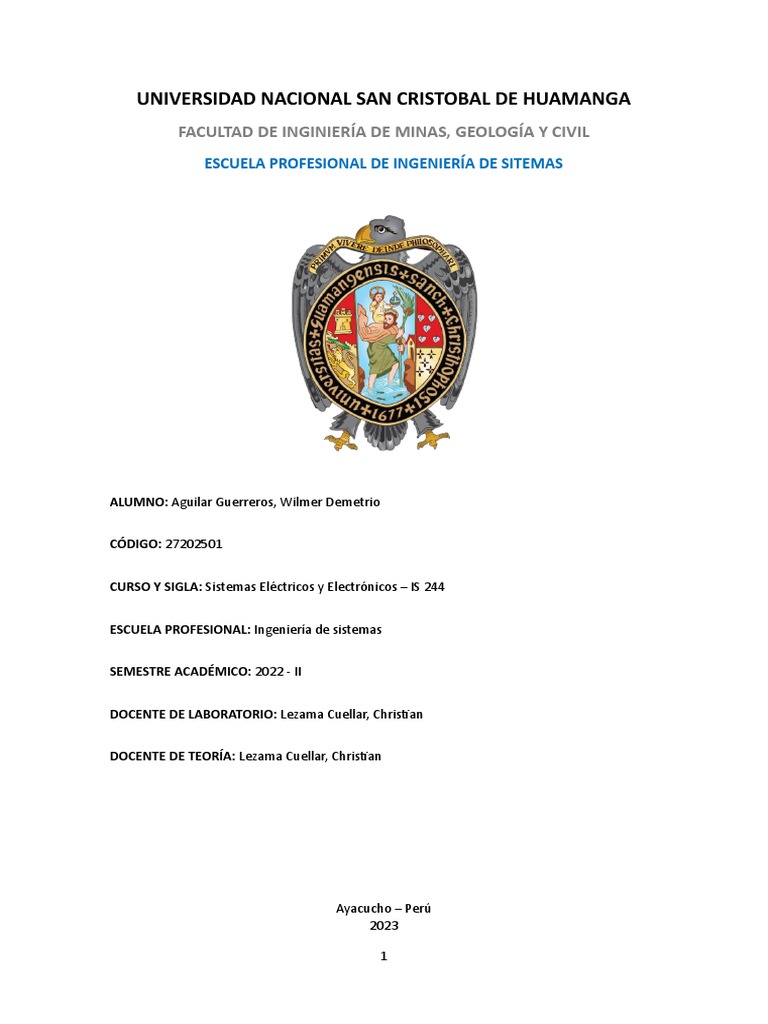

UNIVERSIDAD NACIONAL SAN CRISTOBAL DE HUAMANGA

FACULTAD DE INGINIERÍA DE MINAS, GEOLOGÍA Y CIVIL

ESCUELA PROFESIONAL DE INGENIERÍA DE SITEMAS

ALUMNO: Aguilar Guerreros, Wilmer Demetrio

CÓDIGO: 27202501

CURSO Y SIGLA: Sistemas Eléctricos y Electrónicos – IS 244

ESCUELA PROFESIONAL: Ingeniería de sistemas

SEMESTRE ACADÉMICO: 2022 - II

DOCENTE DE LABORATORIO: Lezama Cuellar, Christian

DOCENTE DE TEORÍA: Lezama Cuellar, Christian

Ayacucho – Perú
2023

1
 ÍNDICE

INTRODUCCIÓN 3

TÍTULO DE LA PRÁCTICA 3

RESUMEN 3

ANTECEDENTES 4

JUSTIFICACIÓN 5

OBJETIVOS 5

I. EQUIPOS 5

II. MARCO TEORÍCO 5

III. AUTOEVALUACIÓN DE ENTRADA 6

IV. PROCEDIMIENTO Y TOMA DE DATOS 7

V. ANÁLISIS DE DATOS 8

VI. CONCLUSIONES 9

VII. RECOMENDACIONES 9

REFERENCIAS BIBLIOGRÁFICAS 9

ANEXOS 10

2
 INTRODUCCIÓN

Resistores, esos pequeños componentes electrónicos que se encuentran en

prácticamente todos los dispositivos electrónicos, desempeñan un papel crucial en la
regulación del flujo de corriente eléctrica. A simple vista, pueden parecer misteriosos,
con sus bandas de colores enroscadas alrededor de su cuerpo. Sin embargo, estas
bandas no son meramente decorativas; en realidad, codifican información valiosa sobre
el valor de resistencia del componente. Este informe tiene como objetivo proporcionar
una visión detallada del código de colores de los resistores, un sistema universalmente
aceptado para identificar y comprender los valores de resistencia.

Al comprender el código de colores de resistores, los ingenieros, técnicos y entusiastas

de la electrónica podrán seleccionar los componentes adecuados para sus circuitos,
solucionar problemas de manera eficiente y realizar cálculos precisos. Esta guía práctica
será una herramienta invaluable para cualquiera que trabaje con resistores en el ámbito
de la electrónica, desde estudiantes principiantes hasta profesionales experimentados.
En este caso, con las herramientas digitales (tinkercad) para la medición de las
resistencias.

TÍTULO DE LA PRÁCTICA

Código de colores de resistores

RESUMEN

El código de colores de resistores es un sistema ampliamente utilizado para identificar y

comprender los valores de resistencia de estos componentes electrónicos. El
conocimiento del código de colores de resistores es esencial para los ingenieros, técnicos
y entusiastas de la electrónica, ya que les permite seleccionar los componentes
adecuados, solucionar problemas de manera eficiente y realizar cálculos precisos en sus
diseños de circuitos.

En resumen, este informe ofrece una guía práctica y valiosa para comprender y utilizar
el código de colores de resistores de manera efectiva, convirtiéndose en una
herramienta indispensable para cualquier persona que trabaje con estos componentes
en el campo de la electrónica.

3
 ANTECEDENTES

El Código de Colores de Resistores es un sistema desarrollado para identificar y

comprender los valores de resistencia de los componentes electrónicos. Su origen se
remonta a los primeros días de la electrónica y ha evolucionado a lo largo del tiempo
para convertirse en un estándar ampliamente aceptado en la industria.

A finales del siglo XIX y principios del siglo XX, los primeros experimentos y desarrollos
en el campo de la electrónica estaban en marcha. A medida que los circuitos electrónicos
se volvían más comunes, surgió la necesidad de identificar y clasificar los valores de
resistencia de los componentes utilizados en estos circuitos.

Inicialmente, los resistores se identificaban mediante el uso de marcas y números

grabados en su superficie. Sin embargo, este enfoque resultaba poco práctico y requería
una inspección visual detallada.

A mediados de la década de 1920, ingenieros y científicos comenzaron a experimentar

con la codificación de los valores de resistencia utilizando bandas de colores. Estas
bandas, pintadas en el cuerpo de los resistores, proporcionaban una forma rápida y
conveniente de identificar su valor de resistencia sin la necesidad de inspecciones
minuciosas.

A medida que la electrónica avanzaba y se estandarizaba, se hizo necesario establecer

un sistema de codificación uniforme para los valores de resistencia. Esto llevó al
desarrollo del Código de Colores de Resistores, que se basa en la asignación de colores
a diferentes dígitos y multiplicadores según una escala específica.

Hoy en día, el Código de Colores de Resistores es ampliamente utilizado en la industria

electrónica. Se ha convertido en una forma estándar y universalmente aceptada de
identificar y comunicar los valores de resistencia de los resistores, lo que facilita el
diseño, la selección de componentes y el análisis de circuitos electrónicos.

En resumen, el Código de Colores de Resistores surgió como una solución práctica y

eficiente para identificar los valores de resistencia de los componentes electrónicos. A lo
largo del tiempo, se ha convertido en un estándar esencial en la industria electrónica,
brindando una forma sistemática y confiable de comunicar la información de resistencia
de manera rápida y precisa.

4
 JUSTIFICACIÓN

El Código de Colores de Resistores es un tema fundamental en el campo de la electrónica

y es ampliamente utilizado en la identificación y comprensión de los valores de
resistencia de los componentes. La justificación de este informe radica en la importancia
de comprender y dominar este sistema de codificación para aquellos involucrados en la
electrónica, desde estudiantes y entusiastas hasta ingenieros y técnicos profesionales.

OBJETIVOS

Al finalizar esta experiencia, Ud. Estará capacitado para:

1. Utilizar el código de colores para determinar el valor nominal de un resistor

(Dado por el fabricante).
2. Utilizar el ohmímetro para medir resistencias.
3. Determinar si un resistor determinado se halla dentro de las tolerancias dadas
por el código de colores.

I. EQUIPO
El siguiente equipo es necesario para realizar la experiencia.
 Módulo de experimentos
 DMM (Multímetro digital)
II. MARCO TEORÍCO
Como los resistores utilizados en electrónica son pequeños, no hay lugar para
imprimir su valor y tolerancia. Por ella, se utiliza un código de colores.

Leyendo el código de colores en el cuerpo del resistor, podemos conocer el

valor nominal y la tolerancia de cada resistor.

Las bandas representan:

Para resistencia estándar Para resistencias precisión

1ra banda = 1er. Dígito 1ra banda = 1er. Dígito
2da banda = 3do. Dígito 2da banda = 3do. Dígito
3ra banda = Factor multiplicador 3ra banda = 3er. Dígito
4ta banda = Tolerancia 4ta banda = Factor multiplicador
5ta banda = Estabilidad a largo plazo 5ta banda = Tolerancia

5
 La lista de colores estándar es:
Para la primera y Para la tercera banda, la cuarta banda denota
segunda banda: factor multiplicador: la tolerancia:
Negro = 0 Negro = 1 Sin banda = 20%
Marrón = 1 Marrón = 10 Plata = 10%
Rojo = 2 Rojo = 100 Oro = 5%
Naranja = 3 Naranja = 1 000 Rojo = 2%
Amarillo = 4 Amarillo = 10 000 Marrón = 1%
Verde = 5 Verde = 100 000
Azul = 6 Azul = 1 000 000
Violeta = 7 Oro = 0.1
Gris = 8 Plata = 0.01
Blanco = 9
Tabla 3.1
Sea un resistor con las siguientes bandas de colores:
ROJO VERDE AMARILLO ORO
2 5 *10 000 +- 5%
La resistencia valdrá: 250.000Ω +- 5% (o sea: 250 KΩ +-5%)
La cuarta banda indica que la tolerancia es: +- 5%.
El 5% del valor del resistor es:
250, 000 *5% = 250, 000*0.05=12,500Ω
El máximo valor que puede llegar a tener el resistor es:
250,000 – 12,500 = 262,500Ω
El mínimo valor es:
250,000 – 12,500 = 237,500Ω
El resistor (R) puede tomar cualquier valor entre estos dos extremos.
𝟐𝟑𝟕, 𝟓𝟎𝟎 𝛀 ≥ 𝑹 ≤ 𝟐𝟔𝟐, 𝟓𝟎𝟎𝛀
La quinta banda indica el porcentaje en que puede variar su valor en 1.000
horas de uso (estabilidad a largo plazo).
Sin banda > 1% del valor asignado
Banda marrón = 1%
Banda roja = 0.1%
Banda naranja = 0.01%
Banda amarilla = 0.001%
III. AUTOEVALUACIÓN DE ENTRADA
1. Un resistor con los siguientes colores: verde/azul/rojo/oro es igual a
5600 +-5% Ω = 5.6kΩ.
2. La cuarta banda de un resistor de 2200Ω es rojo. El valor de la
resistencia es: 2200 +-2%.

6
 3. Sí Ud. Quiere cambiar el rango de la medición de un ohmímetro
analógico, Ud. Debe: girar la perilla o el dial de selección de rango
ubicado en el panel frontal del ohmímetro.
4. Cuando en el visor de un ohmímetro digital se exhibe “I”, “OL”, o el
visor parpadea: “I” significa fuera de rango o sobrecarga quiere decir
que el valor medido está más allá del rango de medición seleccionado.
Mientras “OL” también indica una sobrecarga o un valor medido fuera
de rango.

El modo correcto de medir resistencia con un ohmímetro analógico es

cuando:
a) Seleccione la escala adecuada.
b) Cortocircuite las dos puntas de medición.
c) Ajuste la calibración para obtener una lectura de 0Ω.
d) Verifique que la aguja indicadora del medidor apunta a cero.

Ud. Puede ahora comenzar con el procedimiento experimental.

IV. PROCEDIMIENTO Y TOMA DE DATOS

1. Examine los resistores R1, R2, R3 y R4, y observe sus bandas de colores.
Utilizando el código de colores, identifique sus valores nominales y
tolerancias. Escriba sus resultados en la siguiente tabla:
Valor (kΩ)
Resistor Valor (kΩ) medido Tolerancia (%)
nominal

R1 5.6 +- 5%

R2 3.3 +- 5%

R3 1.2 +- 5%

R4 1.5 +- 5%

7
 2. Lleve el DMM al modo de ohmímetro (escala de 20kΩ). Mida y registre
los valores de las resistencias de R1, R2, R3 y R4 en la siguiente tabla.
3. Use los resultados de la tabla 3.2 para calcular los valores permisibles
máximo y mínimo para cada resistor. Utilizando los valores obtenidos,
indique si los valores obtenidos se encuentran o no dentro de
tolerancia.
Para la columna “EN RANGO”, registre SI y NO.

Valor
Valor Valor En
Resistor Código de color (kΩ) (kΩ)
mín.(kΩ) máx.(kΩ) rango
medido
R1
Verde/azul/rojo/oro -0.28 +0.28 5.6 Si

R2
Naranja/naranja/rojo/oro -0.165 +0.165 3.3 Si

R3
Marrón/rojo/rojo/oro -0.06 +0.06 1.2 Si

R4
Marrón/verde/rojo/oro -0.075 +0.075 1.5 Si

V. ANÁLISIS DE DATOS
El laboratorio virtual realizado en tinkercad nos brindo una exactitud con
respecto a la medición realizado con el ohmímetro en las 4 resistencias. Sin
embargo, en el laboratorio físico los resultados obtenidos de las resistencias
son variables es decir que se cumplirán las tolerancias establecidas por cada
fabricante. Por ejemplo, sea una resistencia de 100Ω en la medición resultaría
99.5Ω,98.3Ω o 100.9Ω, 101.9Ω.

Autoevaluación:
1. Un resistor tiene un valor de 4.7kΩ con una tolerancia del 5%. El rango
de la resistencia se encuentra entre: -0.235kΩ y +0.235kΩ.
2. Un resistor tiene 3 bandas de rojas y una banda marrón tiene un valor
de: 2200Ω +-1% = 2.2kΩ
3. Usted mide una resistencia de 1kΩ con un multímetro digital. ¿Qué
escala utilizaría para obtener la lectura más correcta?
Se debe seleccionar una escala que esté lo más cerca posible del valor
esperado (1kΩ).
En este caso se podría utilizar una escala de 200Ω, 2kΩ, 20kΩ.

8
 4. El código de un resistor es: amarillo, violeta, rojo y rojo. Su valor es:
4700+-2%Ω = 4.7kΩ

VI. CONCLUSIONES
El Código de Colores de Resistores es un tema fundamental en el campo de la
electrónica y es ampliamente utilizado en la identificación y comprensión de los
valores de resistencia de los componentes. La justificación de este informe
radica en la importancia de comprender y dominar este sistema de codificación
para aquellos involucrados en la electrónica, desde estudiantes y entusiastas
hasta ingenieros y técnicos profesionales. Con los valores de resistores dados
logramos descomponer en código de colores y viceversa, finalmente realizamos
sus mediciones y así determinar su rango.

VII. RECOMENDACIONES
Para una medición de las resistencias es recomendable realizarlo sin la fuente
conectada u otros componentes. Cuando interactuemos con muchos resistores
la medida resultante será variado.

REFERENCIAS BIBLIOGRÁFICAS

https://es.wikipedia.org/wiki/Codificaci%C3%B3n_de_colores#:~:text=5%20Referenc
ias-
,Historia,por%20la%20Comisi%C3%B3n%20Electrot%C3%A9cnica%20Internacional.

https://www.fluke.com/es-pe/informacion/blog/electrica/que-es-la-resistencia

https://www.tinkercad.com/things/e6Rss6y8cEj-fantabulous-
vihelmo/editel?tenant=circuits

9
ANEXOS

10
