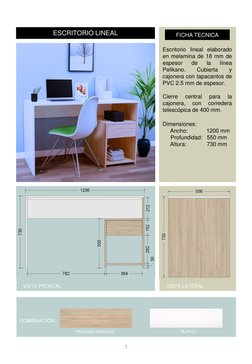

ESCRITORIO LINEAL FICHA TECNICA

Escritorio lineal elaborado

en melamina de 18 mm de
espesor de la línea
Pelikano. Cubierta y
cajonera con tapacantos de
PVC 2.5 mm de espesor.

Cierre central para la

cajonera, con corredera
telescópica de 400 mm.

Dimensiones:
Ancho: 1200 mm
Profundidad: 550 mm
Altura: 730 mm

VISTA FRONTAL VISTA LATERAL

COMBINACION

PELIKANO-MANZANO BLANCO

1

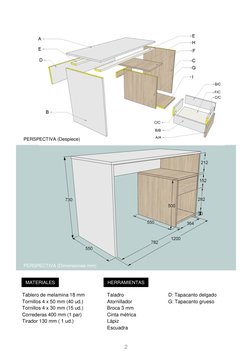

PERSPECTIVA (Despiece)

PERSPECTIVA (Dimensiones mm)

MATERIALES HERRAMIENTAS

Tablero de melamina 18 mm Taladro D: Tapacanto delgado

Tornillos 4 x 50 mm (40 ud.) Atornillador G: Tapacanto grueso
Tornillos 4 x 30 mm (15 ud.) Broca 3 mm
Correderas 400 mm (1 par) Cinta métrica
Tirador 130 mm ( 1 ud.) Lápiz
Escuadra

2

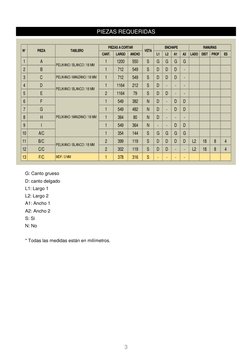

 PIEZAS REQUERIDAS

PIEZAS A CORTAR ENCHAPE RANURAS

N° PIEZA TABLERO VETA
CANT. LARGO ANCHO L1 L2 A1 A2 LADO DIST PROF ES
1 A 1 1200 550 S G G G G
PELIKANO / BLANCO / 18 MM
2 B 1 712 549 S D D D -
3 C PELIKANO / MANZANO / 18 MM 1 712 549 S D D D -
4 D 1 1164 212 S D - - -
PELIKANO / BLANCO / 18 MM
5 E 2 1164 79 S D D - -
6 F 1 549 382 N D - D D
7 G 1 549 482 N D - D D
8 H PELIKANO / MANZANO / 18 MM 1 364 80 N D - - -
9 I 1 549 364 N - - D D
10 A/C 1 354 144 S G G G G
11 B/C 2 399 119 S D D D D L2 18 8 4
PELIKANO / BLANCO / 18 MM
12 C/C 2 302 119 S D D - - L2 18 8 4
13 F/C MDF / 3 MM 1 378 316 S - - - -

G: Canto grueso
D: canto delgado
L1: Largo 1
L2: Largo 2
A1: Ancho 1
A2: Ancho 2
S: Si
N: No

* Todas las medidas están en milímetros.

3
 ESCRITORIO LINEAL FICHA TECNICA

Escritorio lineal elaborado

en melamina de 18 mm de
espesor de la línea
Pelikano. Cubierta con
tapacantos de PVC 2.5 mm
de espesor.

Dimensiones:
Ancho: 1200 mm
Profundidad: 550 mm
Altura: 730 mm

VISTA FRONTAL VISTA LATERAL

COMBINACION

PELIKANO-ROVERE BLANCO

4

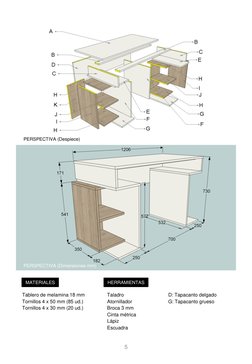

PERSPECTIVA (Despiece)

PERSPECTIVA (Dimensiones mm)

MATERIALES HERRAMIENTAS

Tablero de melamina 18 mm Taladro D: Tapacanto delgado

Tornillos 4 x 50 mm (85 ud.) Atornillador G: Tapacanto grueso
Tornillos 4 x 30 mm (20 ud.) Broca 3 mm
Cinta métrica
Lápiz
Escuadra

5

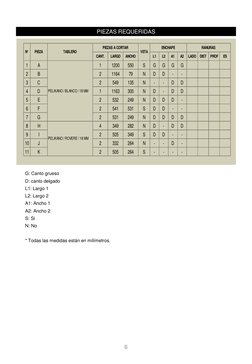

 PIEZAS REQUERIDAS

PIEZAS A CORTAR ENCHAPE RANURAS

N° PIEZA TABLERO VETA
CANT. LARGO ANCHO L1 L2 A1 A2 LADO DIST PROF ES

1 A 1 1200 550 S G G G G
2 B 2 1164 79 N D D - -
3 C 2 549 135 N - - D D
4 D PELIKANO / BLANCO / 18 MM 1 1163 300 N D - D D
5 E 2 532 249 N D D D -
6 F 2 541 531 S D D - -
7 G 2 531 249 N D D D D
8 H 4 349 282 N D - D D
9 I 2 505 349 S D D - -
PELIKANO / ROVERE / 18 MM
10 J 2 332 264 N - - D -
11 K 2 505 264 S - - - -

G: Canto grueso
D: canto delgado
L1: Largo 1
L2: Largo 2
A1: Ancho 1
A2: Ancho 2
S: Si
N: No

* Todas las medidas están en milímetros.

6

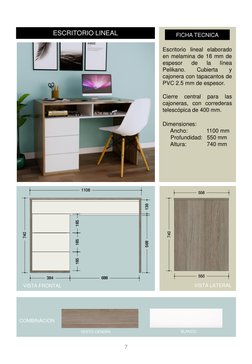

 ESCRITORIO LINEAL FICHA TECNICA

Escritorio lineal elaborado

en melamina de 18 mm de
espesor de la línea
Pelikano. Cubierta y
cajonera con tapacantos de
PVC 2.5 mm de espesor.

Cierre central para las

cajoneras, con correderas
telescópica de 400 mm.

Dimensiones:
Ancho: 1100 mm
Profundidad: 550 mm
Altura: 740 mm

VISTA FRONTAL VISTA LATERAL

COMBINACION

VESTO-CENDRA BLANCO

7
PERSPECTIVA (Despiece)

PERSPECTIVA (Dimensiones mm)

MATERIALES HERRAMIENTAS

Tablero de melamina 15 mm Taladro D: Tapacanto delgado

Tablero de melamina 18 mm Atornillador G: Tapacanto grueso
Tornillos 4 x 50 mm (60 ud.) Broca 3 mm
Tornillos 4 x 30 mm (25 ud.) Cinta métrica
Correderas 400 mm (3 pares) Lápiz
Tirador 130 mm ( 3 ud.) Escuadra

8

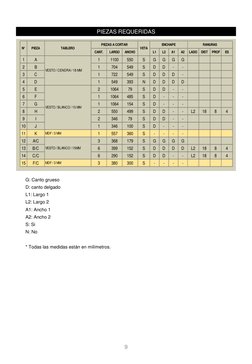

 PIEZAS REQUERIDAS

PIEZAS A CORTAR ENCHAPE RANURAS

N° PIEZA TABLERO VETA
CANT. LARGO ANCHO L1 L2 A1 A2 LADO DIST PROF ES

1 A 1 1100 550 S G G G G
2 B 1 704 549 S D D - -
VESTO / CENDRA / 18 MM
3 C 1 722 549 S D D D -
4 D 1 549 393 N D D D D
5 E 2 1064 79 S D D - -
6 F 1 1064 485 S D - - -
7 G 1 1064 154 S D - - -
VESTO / BLANCO / 15 MM
8 H 2 550 499 S D D - - L2 18 8 4
9 I 2 346 79 S D D - -
10 J 1 346 100 S D - - -
11 K MDF / 3 MM 1 557 360 S - - - -
12 A/C 3 368 179 S G G G G
13 B/C VESTO / BLANCO / 15MM 6 399 152 S D D D D L2 18 8 4
14 C/C 6 290 152 S D D - - L2 18 8 4
15 F/C MDF / 3 MM 3 380 300 S - - - -

G: Canto grueso
D: canto delgado
L1: Largo 1
L2: Largo 2
A1: Ancho 1
A2: Ancho 2
S: Si
N: No

* Todas las medidas están en milímetros.

9
 ESCRITORIO + ORGANIZADOR FICHA TECNICA

Escritorio lineal +
organizador, elaborado en
melamina de 18 mm de
espesor de la línea
Pelikano. Cubierta y
cajonera con tapacantos de
PVC 2.5 mm de espesor.

Cierre central para la

cajonera y puertas. Con
corredera telescópica de
400 mm.

Dimensiones:
Ancho total: 1650 mm
Profundidad: 550 mm
Altura: 750 mm

VISTA FRONTAL VISTA LATERAL

COMBINACION

VESTO-FRESNO EUROPEO BLANCO

10
PERSPECTIVA (Despiece)

PERSPECTIVA (Dimensiones mm)

MATERIALES HERRAMIENTAS

Tablero de melamina 18 mm Taladro D: Tapacanto delgado

Tornillos 4 x 50 mm (80 ud.) Atornillador G: Tapacanto grueso
Tornillos 4 x 30 mm (15 ud.) Broca 3 mm
Clavo 3/4” x 17 (20 ud) Cinta métrica
Correderas 400 mm (1 par) Lápiz
Tirador 130 mm ( 1 ud.) Escuadra
Bisagras (4 ud.)

11
 PIEZAS REQUERIDAS

PIEZAS A CORTAR ENCHAPE RANURAS PERFORACIÓN

N° PIEZA TABLERO VETA
CANT. LARGO ANCHO L1 L2 A1 A2 LADO DIST PROF ES CANT LADO

1 A 1 1268 550 S G G G G
2 B 1 732 549 S D D D -
VESTO / BLANCO / 18 MM
3 C 2 932 99 S D D - -
4 D 1 932 220 S D - - -
5 E 1 732 449 S D D D -
6 F 1 653 239 S D D D D
7 G 2 936 239 S D D - -
8 H VESTO / FRESNO EUR. / 18 MM 1 618 239 S D D - -
9 I 2 300 100 N D - - -
10 J 3 300 239 S D D - -
11 K 1 636 239 S D D D -
12 L 2 295 295 S D D D D 2 L1
13 M 1 636 432 S - D D -
14 N VESTO / BLANCO / 18 MM 1 432 202 N - D - D
15 O 1 636 414 N - D D -
16 P 1 618 84 S D D - -
17 Q MDF / 3 MM 2 314 314 S - - - -
18 A/C 1 608 174 S G G G G
19 B/C VESTO / BLANCO / 18 MM 2 349 149 S D D D D L2 18 8 4
20 C/C 2 556 149 S D D - - L2 18 8 4
21 F/C MDF / 3 MM 1 570 328 S - - - -

G: Canto grueso
D: canto delgado
L1: Largo 1
L2: Largo 2
A1: Ancho 1
A2: Ancho 2
S: Si
N: No

* Todas las medidas están en milímetros.

12
ESCRITORIO + REPISA FLOTANTE FICHA TECNICA

Escritorio lineal elaborado en

melamina de 18 mm de espesor de la
línea Pelikano. Cubierta y cajonera
con tapacantos de PVC 2.5 mm de
espesor.
Repisas flotantes con vacíos y llenos,
elaborado en melamina 18 mm. Cierre
central para la cajonera, con
corredera telescópica de 400 mm.
Dimensiones escritorio:
Ancho: 1100 mm
Profundidad: 550 mm
Altura: 750 mm
Dimensiones repisa:
Ancho: 1100 mm
Profundidad: 250 mm
Altura: 572 mm

COMBINACION

ROBLE AMERICANO BLANCO

VISTA FRONTAL VISTA LATERAL

13
PERSPECTIVA (Despiece)

MATERIALES

Tablero de melamina 18 mm
Tornillos 4 x 50 mm (80 ud.)
Tornillos 4 x 30 mm (15 ud.)
Correderas 400 mm (1 par)
Tirador 130 mm ( 1 ud.)
Bisagra cangrejo 35 mm ( 4 ud)
Brazo pistón (2 ud.)

HERRAMIENTAS

Taladro
Atornillador
Broca 3 mm
Cinta métrica
Lápiz
Escuadra

D: Tapacanto delgado
G: Tapacanto grueso

PERSPECTIVA (Dimensiones mm)

14
 PIEZAS REQUERIDAS

PIEZAS A CORTAR ENCHAPE RANURAS PERFORACIÓN

N° PIEZA TABLERO VETA
CANT. LARGO ANCHO L1 L2 A1 A2 LADO DIST PROF ES CANT LADO

1 A 1 1100 550 S G G G G
2 B 2 732 549 S D D D -
3 C 1 1063 482 S D - D D
4 D VESTO / ROBLE AMER. / 18 MM 1 482 120 N - D - D
5 E 1 1064 200 N D - - -
6 F 2 1064 79 S D D - -
7 G/R 2 491 249 S D D D D
8 A/R 4 607 231 S D D D D L2 18 8 4
9 B/R 4 250 231 S D D - - L2 18 8 4
VESTO / BLANCO / 18 MM
10 C/R 2 572 100 S D - - -
11 D/R 2 607 285 S D D D D 2 LARGO
12 E/R 2 285 249 S D D D D
VESTO / ROBLE AMER. / 18 MM
13 F/R 4 250 249 S D D - -
14 H/R MDF / 3 MM 2 586 264 S - - - -
15 A/C 1 538 153 S D D D D
16 B/C VESTO BLANCO / 18 MM 2 399 89 S D D D D L2 18 8 4
17 C/C 2 461 89 S D D - - L2 18 8 4
18 F/C MDF / 3 MM 1 475 378 S - - - -

G: Canto grueso
D: canto delgado
L1: Largo 1
L2: Largo 2
A1: Ancho 1
A2: Ancho 2
S: Si
N: No

* Todas las medidas están en milímetros.

15
 ESCRITORIO FLOTANTE + REPISA FICHA TECNICA

Escritorio flotante elaborado

en melamina de 18 mm de
espesor de la línea Pelikano.
Cubierta y cajonera con
tapacantos de PVC 2.5 mm
de espesor.

Cierre central para la

cajonera, con corredera
telescópica de 350 mm.

Dimensiones escritorio:
Ancho: 1050 mm
Profundidad: 400 mm
Altura: 156 mm

Dimensiones repisa:
Ancho: 1050 mm
Profundidad: 230mm
Altura: 306 mm

VISTA FRONTAL VISTA LATERAL

COMBINACION

PELIKANO-MANZANO BLANCO

16
PERSPECTIVA (Despiece)

PERSPECTIVA (Dimensiones mm)

MATERIALES HERRAMIENTAS

Tablero de melamina 18 mm Taladro

D: Tapacanto delgado
Tornillos 4 x 50 mm (55 ud.) Atornillador
G: Tapacanto grueso
Tornillos 4 x 30 mm (5 ud.) Broca 3 mm
Correderas 350 mm (1 par) Cinta métrica
Tirador 130 mm ( 1 ud.) Lápiz
Bisagra cangrejo 35 mm (2 ud.) Escuadra
Brazo pistón ( 1 ud.) Guía para agujeros de bolsillo

17
 PIEZAS REQUERIDAS

PIEZAS A CORTAR ENCHAPE RANURAS PERFORACIÓN

N° PIEZA TABLERO VETA
CANT. LARGO ANCHO L1 L2 A1 A2 LADO DIST PROF ES CANT LADO

1 A 1 1050 400 S G G G G
2 B 2 399 120 N - - D D
3 C PELIKANO / MANZANO /18 MM 1 382 120 N - - D -
4 D 1 1049 399 S D D D D
5 E 1 1014 120 N - - - -
6 A/R 1 743 305 S D D D D 2 LARGO
7 B/R 2 743 211 S D D D D L2 18 8 4
PELIKANO / BLANCO / 18 MM
8 C/R 2 270 211 S D D - - L2 18 8 4
9 D/R 1 708 80 S D - - -
10 E/R 2 305 229 S D D D D
PELIKANO / MANZANO /18 MM
11 F/R 2 270 229 S D D - -
12 G/R MDF / 3 MM 1 722 284 S - - - -
13 A/C 1 340 110 S G G G G
14 B/C PELIKANO / MANZANO /18 MM 2 349 89 S D D D D L2 18 8 4
15 C/C 2 288 89 S D D - - L2 18 8 4
16 F/C MDF / 3 MM 1 328 302 S - - - -

G: Canto grueso
D: canto delgado
L1: Largo 1
L2: Largo 2
A1: Ancho 1
A2: Ancho 2
S: Si
N: No

* Todas las medidas están en milímetros.

18
 ESCRITORIO FLOTANTE + REPISA FICHA TECNICA

Escritorio flotante elaborado

en melamina de 18 mm de
espesor de la línea Pelikano.
Cubierta y cajonera con
tapacantos de PVC 2.5 mm
de espesor.

Cierre central para la

cajonera, con corredera
telescópica de 300 mm.

Dimensiones escritorio:
Ancho total: 1450 mm
Profundidad: 400 mm
Altura: 590 mm

Dimensiones repisa:
Ancho total: 850 mm
Profundidad: 240 mm
Altura: 306 mm

VISTA FRONTAL VISTA LATERAL

COMBINACION

PELIKANO-CENIZA BLANCO

19
PERSPECTIVA (Despiece)

PERSPECTIVA (Dimensiones mm)

MATERIALES HERRAMIENTAS

Tablero de melamina 18 mm Taladro D: Tapacanto delgado

Tornillos 4 x 50 mm (60 ud.) Atornillador G: Tapacanto grueso
Tornillos 4 x 30 mm (20 ud.) Broca 3 mm
Correderas 300 mm (1 par) Cinta métrica
Tirador 130 mm ( 1 ud.) Lápiz
Escuadra

20
 PIEZAS REQUERIDAS

PIEZAS A CORTAR ENCHAPE RANURAS

N° PIEZA TABLERO VETA
CANT. LARGO ANCHO L1 L2 A1 A2 LADO DIST PROF ES

1 A 1 994 444 S G G G G
PELIKANO / BLANCO / 18 MM
2 B 1 1455 305 S D D D D
3 D 1 305 261 S D D D D
4 E 2 558 261 S D D - -
5 F 1 270 262 S D - - -
PELIKANO / CENIZA / 18 MM
6 G 1 305 262 S D - D D
7 H 2 362 305 N D D D -
8 I 2 362 270 N - - D -
9 A/R PELIKANO / BLANCO / 18 MM 1 550 219 S D D D -
10 B/R 2 305 220 S D - D D
11 C/R PELIKANO / CENIZA / 18 MM 2 270 220 S D - - -
12 D/R 1 605 305 N D D D D
13 A/C 1 265 265 S D D D D
14 B/C PELIKANO / BLANCO / 18 MM 2 299 169 S D D D D L2 18 8 4
15 C/C 2 170 207 S D D - - L2 18 8 4
16 F/C MDF / 3 MM 1 278 222 S - - - -

G: Canto grueso
D: canto delgado
L1: Largo 1
L2: Largo 2
A1: Ancho 1
A2: Ancho 2
S: Si
N: No

* Todas las medidas están en milímetros.

21
 ESCRITORIO LINEAL FICHA TECNICA

Escritorio lineal
elaborado en melamina
de 18 mm de espesor de
la línea Pelikano.
Cubierta y cajonera con
tapacantos de PVC 2.5
mm de espesor.

Cierre central para la

cajonera, con corredera
telescópica de 400 mm.

Dimensiones:
Ancho: 1320 mm
Profundidad: 550 mm
Altura: 712 mm

VISTA FRONTAL VISTA LATERAL

COMBINACION

VESTO-ROBLE AMERICANO BLANCO

22
PERSPECTIVA (Despiece)

PERSPECTIVA (Dimensiones mm)

MATERIALES HERRAMIENTAS

Tablero de melamina 18 mm Taladro D: Tapacanto delgado

Tornillos 4 x 50 mm (80 ud.) Atornillador G: Tapacanto grueso
Tornillos 4 x 30 mm (30 ud.) Broca 3 mm
Correderas 400 mm (3 pares) Cinta métrica
Tirador 130 mm ( 3 ud.) Lápiz
Escuadra

23
 PIEZAS REQUERIDAS

PIEZAS A CORTAR ENCHAPE RANURAS

N° PIEZA TABLERO VETA
CANT. LARGO ANCHO L1 L2 A1 A2 LADO DIST PROF ES

1 A 1 549 482 N D - D D
2 B 1 549 135 N - - D D
3 C VESTO / ROBLE AMER. / 18 MM 1 549 153 N D - D D
4 D 1 549 499 N D D D D
5 E 1 464 80 N D - - -
6 F 1 1100 550 S G G G G
7 G 1 694 549 S D D D -
8 H 2 798 79 S D D - -
9 I 1 798 171 N D - - -
VESTO / BLANCO / 18 MM
10 J 2 531 505 N D - D D
11 K 1 531 499 N D D D D
12 L 2 464 79 N D D - -
13 M 2 464 80 N D - - -
14 N MDF / 3 MM 1 512 478 S - - - -
15 A/C 3 492 165 N G G G G
16 B/C VESTO / BLANCO / 18 MM 6 449 131 S D D D D L2 18 8 4
17 C/C 6 402 131 S D D - - L2 18 8 4
18 F/C MDF / 3 MM 3 428 416 S - - - -

G: Canto grueso
D: canto delgado
L1: Largo 1
L2: Largo 2
A1: Ancho 1
A2: Ancho 2
S: Si
N: No

* Todas las medidas están en milímetros.

24
 ESCRITORIO + ORGANIZADOR FICHA TECNICA

Escritorio +organizador
elaborado en melamina de 18
mm y 15 mm de espesor,
respectivamente ,de la línea
Pelikano. Cubierta y cajonera
con tapacantos de PVC 2.5
mm de espesor.

Cierre central para la

cajonera, con corredera
telescópica de 400 mm.
Dimensiones:
Ancho total: 1550 mm
Profundidad: 550 mm
Altura total: 1435 mm

VISTA FRONTAL VISTA LATERAL

COMBINACION

PELIKANO-OLIVO BLANCO

25
 PERSPECTIVA (Despiece)

PERSPECTIVA (Dimensiones mm)

MATERIALES HERRAMIENTAS
Tablero de melamina 15 mm
Tablero de melamina 18 mm Taladro D: Tapacanto delgado
Tornillos 4 x 50 mm (130 ud.) Atornillador G: Tapacanto grueso
Tornillos 4 x 30 mm (30 ud.) Broca 3 mm
Calvos 3/4” x 17 (20 ud.) Cinta métrica
Tirador 130 mm ( 2 ud.) Lápiz
Corredera 400mm (1 par) Escuadra
Bisagra cangrejo 35 mm (4 ud.)

26
 PIEZAS REQUERIDAS

PIEZAS A CORTAR ENCHAPE RANURAS PERFORACIÓN

N° PIEZA TABLERO VETA
CANT. LARGO ANCHO L1 L2 A1 A2 LADO DIST PROF ES CANT LADO

1 A 1 1200 550 S G G G G
2 B 2 549 120 N - - D D
3 C 1 531 120 N - - D D
PELIKANO / BLANCO 18 MM
4 D 1 1199 549 S D D D D
5 E 1 1164 80 N D - - -
6 F 4 573 79 S D D - -
7 G 1 549 235 S D D D D
8 H 2 561 235 S D D D -
9 I PELIKANO / OLIVA / 15 MM 2 520 235 S D D - -
10 J 1 301 235 S D D - -
11 K 2 520 50 N D - - -
12 L PELIKANO / BLANCO 18 MM 1 349 99 S D D D D
13 A/O 1 684 249 S D D D D
14 B/O 2 1420 249 S D D D -
15 C/O 1 670 249 S D D - -
16 D/O PELIKANO / OLIVA / 15 MM 5 320 249 S D D - -
17 E/O 2 320 90 N D - - -
18 F/O 1 320 229 S D D - -
19 G/O 2 320 50 N D - - -
20 H/O 1 680 315 S D D D D 2 L1
PELIKANO / BLANCO 18 MM
21 I/O 1 315 315 S D D D D 2 L1
22 J/O 1 334 334 S - - - -
MDF / 3 MM
23 K/O 1 700 334 S - - - -
24 A/C PELIKANO / OLIVA / 15 MM 1 563 110 S G G G G
25 B/C 2 399 71 S D D D D L2 18 8 4
PELIKANO / BLANCO 18 MM
26 C/C 2 511 71 S D D - - L2 18 8 4
27 F/C MDF / 3 MM 1 525 378 S - - - -

G: Canto grueso
D: canto delgado
L1: Largo 1
L2: Largo 2
A1: Ancho 1
A2: Ancho 2
S: Si
N: No

* Todas las medidas están en milímetros.

27
 ESCRITORIO + ORGANIZADOR FICHA TECNICA

Escritorio + organizador
elaborado en melamina de
18 mm y 15 mm de
espesor, respectivamente,
de la línea Pelikano.
Cubierta y cajonera con
tapacantos de PVC 2.5 mm
de espesor.

Cierre central para la

cajonera, con corredera
telescópica de 400 mm.
Dimensiones:
Ancho total: 1550 mm
Profundidad: 550 mm
Altura total: 1435 mm

VISTA FRONTAL VISTA LATERAL

COMBINACION

PELIKANO-ROVERE BLANCO

28
PERSPECTIVA (Despiece)

PERSPECTIVA (Dimensiones mm)

MATERIALES HERRAMIENTAS

Tablero de melamina 15 mm Taladro D: Tapacanto delgado

Tablero de melamina 18 mm Atornillador G: Tapacanto grueso
Tornillos 4 x 50 mm (80 ud.) Broca 3 mm
Tornillos 4 x 30 mm (15 ud.) Cinta métrica
Clavos 3/4 “ x 17 (15 ud.) Lápiz
Bisagra cangrejo 35 mm (4 ud.) Escuadra

29
 PIEZAS REQUERIDAS

PIEZAS A CORTAR ENCHAPE RANURAS PERFORACIÓN

N° PIEZA TABLERO VETA
CANT. LARGO ANCHO L1 L2 A1 A2 LADO DIST PROF ES CANT LADO

1 A 1 684 249 S D D D D
2 B 2 320 100 N D - - -
3 C 2 1420 249 S D D D -
4 D PELIKANO / ROBERE / 15 MM 1 670 249 S D D - -
5 E 5 320 249 S D D - -
6 F 1 320 211 S D D - -
7 G 2 320 50 N D - - -
8 H 1 315 315 S D D D D 2 L1
9 I 1 680 315 S D D D D 2 L1
10 J PELIKANO / BLANCO / 18 MM 1 1200 550 S G G G G
11 K 2 732 549 S D D D -
12 L 2 1164 99 S D D - -
13 M PELIKANO / ROBERE / 15 MM 1 1164 200 N D - - -
14 N 1 334 334 S - - - -
MDF / 3 MM
15 O 1 699 334 S - - - -

G: Canto grueso
D: canto delgado
L1: Largo 1
L2: Largo 2
A1: Ancho 1
A2: Ancho 2
S: Si
N: No

* Todas las medidas están en milímetros.

30
 ESCRITORIO EN “L”
FICHA TECNICA

Escritorio en forma de “L”,

elaborado en melamina
de 18 mm de espesor de
la línea Pelikano.
Cubierta y cajonera con
tapacantos de PVC 2.5
mm de espesor.

Cierre central para la

cajonera, con corredera
telescópica de 400 mm.

Dimensiones:
Ancho: 1350 mm
Profun.: 550 mm
Altura: 745 mm

Ancho: 1350 mm
Profun.: 350 mm
Altura: 630 mm

COMBINACION.

VISTA FRONTAL PELIKANO-MANZANO

BLANCO

VISTA FRONTAL

VISTA LATERAL

31
PERSPECTIVA (Despiece)

PERSPECTIVA (Dimensiones mm)

MATERIALES HERRAMIENTAS

Tablero de melamina 18 mm Taladro D: Tapacanto delgado

Tornillos 4 x 50 mm (150 ud.) Atornillador G: Tapacanto grueso
Tornillos 4 x 30 mm (30 ud.) Broca 3 mm
Correderas 400 mm (1 par) Cinta métrica
Tirador 130 mm ( 3 ud.) Lápiz
Bisagra cangrejo 35 mm (4 ud.) Escuadra

32
 PIEZAS REQUERIDAS

PIEZAS A CORTAR ENCHAPE RANURAS PERFORACIÓN

N° PIEZA TABLERO VETA
CANT. LARGO ANCHO L1 L2 A1 A2 LADO DIST PROF ES CANT LADO

1 A 1 1350 550 S G G G G
2 B 1 727 549 S D D D -
3 C PELIKANO / MANZANO / 18 MM 1 1212 82 S D - D -
4 D 2 1194 79 S D D - -
5 E 1 354 82 S - - D -
6 F 1 1350 350 S G G G G
7 G 1 349 140 S - - D D
8 H 2 349 140 N - - D D
PELIKANO / BLANCO / 18 MM
9 I 1 1349 349 S D D D D
10 J 2 648 69 S D D - -
11 K 1 648 140 N - - - -
12 L 2 1314 79 S D D - -
13 M 2 452 349 S D D - -
14 N 2 349 208 N - - D D
15 O PELIKANO / MANZANO / 18 MM 1 648 349 S D D - -
16 P 1 433 349 S D D - -
17 Q 1 1349 349 S D D D D
18 R 1 648 292 S D - - -
19 S 1 648 433 N - - - -
PELIKANO / BLANCO / 18 MM
20 T 2 428 320 S D D D D 2 L1
21 A/C PELIKANO / MANZANO / 18 MM 1 643 135 S D D D D
22 B/C 2 299 89 S D D D D
23 C/C 1 586 89 S D D - -
PELIKANO / BLANCO / 18 MM
24 D/C 1 586 69 S D D - -
25 F/C 1 586 282 S D - - -

G: Canto grueso
D: canto delgado
L1: Largo 1
L2: Largo 2
A1: Ancho 1
A2: Ancho 2
S: Si
N: No

* Todas las medidas están en milímetros.

33
 ESCRITORIO EN “L”
FICHA TECNICA

Escritorio en forma de
“L”, elaborado en
melamina de 18 mm de
espesor de la línea
Pelikano. Cubierta y
cajonera con
tapacantos de PVC 2.5
mm de espesor.

Cierre central para la

cajonera, con corredera
telescópica de 400 mm.

Dimensiones:
Ancho: 1350 mm
Profun.: 550 mm
Altura: 736 mm

Ancho: 1350 mm
Profun.: 350 mm
Altura: 636 mm

COMBINACION.

VISTA FRONTAL VESTO-FRESNO EUROPEO

BLANCO

VISTA LATERAL

34
PERSPECTIVA (Despiece)

PERSPECTIVA (Dimensiones mm)

35
 MATERIALES HERRAMIENTAS
Tablero de melamina 18 mm Taladro
D: Tapacanto delgado
Tornillos 4 x 50 mm (200 ud.) Atornillador
G: Tapacanto grueso
Tornillos 4 x 30 mm (40 ud.) Broca 3 mm
Clavos ¾ “ x 17 (30 ud.) Cinta métrica
Correderas 400 mm (5 pares) Lápiz
Tirador 130 mm ( 5 ud.) Escuadra

PIEZAS REQUERIDAS

PIEZAS A CORTAR ENCHAPE RANURAS

N° PIEZA TABLERO VETA
CANT. LARGO ANCHO L1 L2 A1 A2 LADO DIST PROF ES

1 A 1 1350 348 S G G G G
2 B 2 329 200 N - - D D
3 C 1 329 182 N - - D D
4 D VESTO / BLANCO / 18 MM 1 311 164 N - - D D
5 E 2 896 80 S D D - -
6 F 1 896 80 S D - - -
7 G 1 1314 329 S D D - -
8 H 2 457 329 S D D D -
9 I 2 329 98 N - - D D
10 J 1 421 98 N - - - -
11 K 2 857 79 S D D - -
12 L 1 439 80 S D - - -
VESTO / FRESNO EUR. / 18 MM
13 M 1 399 330 N D D - -
14 N 2 329 182 N - - D D
15 O 2 400 329 S D D - -
16 P 1 382 329 S D D - -
17 Q 1 1332 329 S D D D -
18 R 1 400 329 S D D - -
19 S VESTO / BLANCO / 18 MM 1 329 285 S D - D D
20 T 2 439 79 S D D - -
21 V 1 453 263 S - - - -
22 X MDF / 3 MM 1 910 189 S - - - -
23 Y 1 453 396 S - - - -
24 A/M 1 1350 500 S G G G G
25 B/M 1 718 499 S D D D -
26 C/M VESTO / FRESNO EUR. / 18 MM 2 1232 82 S D - - D
27 D/M 2 1214 80 S D - - -
28 E/M 1 304 82 S - - - -
29 A/C1 2 458 197 S D D D D
30 B/C1 4 299 133 S D D D D L2 18 8 4
31 C/C1 4 377 133 S D D - - L2 18 8 4
32 A/C2 1 458 128 S D D D D
33 B/C2 VESTO / BLANCO / 18 MM 2 299 84 S D D D D L2 18 8 4
34 C/C2 2 377 84 S D D - - L2 18 8 4
35 A/C3 2 458 284 S D D D D
36 B/C3 4 299 168 S D D D D L2 18 8 4
37 C/C3 4 377 168 S D D - - L2 18 8 4
38 F/C2 MDF / 3 MM 5 391 278 S - - - -

36
