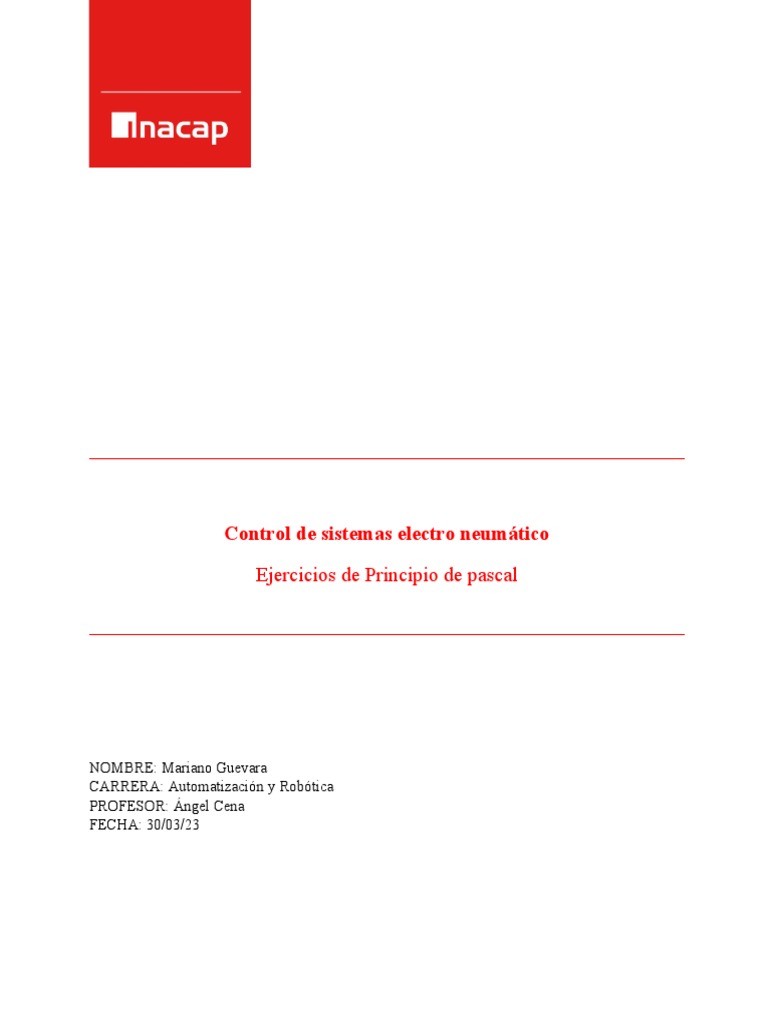

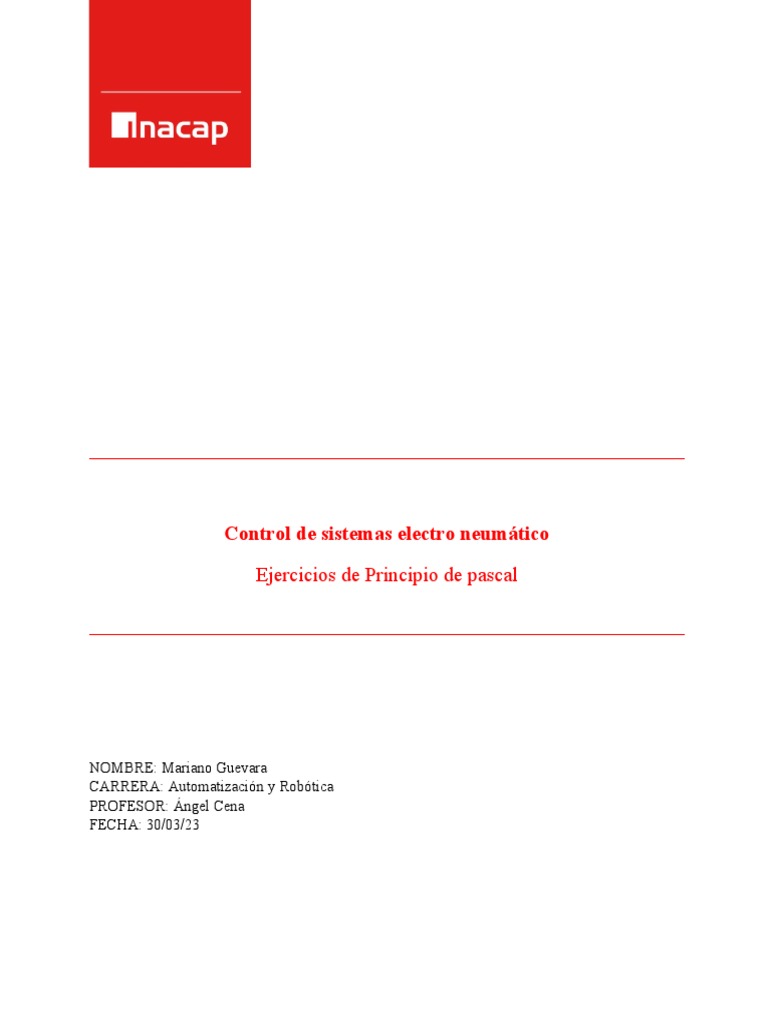

Automatizacion

y Robotica

Control de sistemas electro neumático

Ejercicios de Principio de pascal

NOMBRE: Mariano Guevara

CARRERA: Automatización y Robótica
PROFESOR: Ángel Cena
FECHA: 30/03/23
 1. Se desea elevar un cuerpo de 1500 kg utilizando una elevadora hidráulica de plato grande
circular de 90 cm de radio y un plato pequeño circular de 10cm de radio ¿calcule cuanta
fuerza hay que hacer en el embolo pequeño para elevar el cuerpo?

datos :
masa :1500 kg
radio1 :10 cm=0.1 m
radio2 : 90 cm=0,9 m
Fuerza1 :?
2
A1=π ×r 1 =π × ¿

A2=π × r 22 =π × ¿

m
F 2=m× g=1500 kg × 9,8 2
=14700 N
s

F 2 × A 1 14700 N ×31,41 ×10−3 m 2

F 1= = =182 N
A2 2,54 m
2

182 N es la fuerza que ejerce en el enbolo pequeño

2. Calcula la fuerza obtenida en el embolo mayor de una prensa hidráulica si en la menor se hacen 15
N y los émbolos circulares tienen cuádruple radio uno del otro.

datos :
Fuerza1 :15 N
radio1 :1 m
radio2 : 4 m
Fuerza2 :?

2
A1=π ×r 1 =π × ¿
2
A2=π × r 2 =π × ¿

F 1 × A 2 15 N ×50,26 m 2
F 2= = =240 N
A1 3,14 m 2

240 N es la fuerza que ejerce en el enbolo mayor

3. Sobre el plato menor de una prensa se coloca una masa de 16 kg. Calcule que masa se
podría levantar colocado en el plato mayor cuyo radio es el doble del radio del plato menor

datos :
masa1 :16 kg
radio1 :1 m
radio2 : 2m
masa2 :?

2
A1=π ×r 1 =π × ¿
2
A2=π × r 2 =π × ¿

m
F 1=m× g=16 kg × 9,8 2
=156,8 N
s

F 1 × A 2 156,8 N ×12,56 m2
F 2= = =627,2 N
A1 3,14 m2

F2 627,2 N
m 2= = =64 kg
g m
9,8 2
s

64 kg es la masa que podria levantar en el plato mayor

4. Qué proporción deberían guardar los platos de una prensa hidráulica para que aplicando 40
N de fuerza en el plato menor podemos levantar un objeto de 80 kg en el plato mayor

datos :
2
Area1 : 1 m
Fuerza1 :40 N
masa2 :80 kg
Area2 : ?

m
F 2=m× g=80 kg × 9,8 2
=784 N
s

F 2 × A 1 784 N ×1 m 2
A2= = =19,6 m2
F1 40 N

19,6 {m } ^ {2 } es el áreaque deberíatener el plato mayor

la proporcion es de 1 : 20

5. Una cuestión teórica: ¿Qué partes del interior de una prensa hidráulica se ven sometidas a
una mayor presión mientras aplicamos la fuerza en los émbolos?

La presion es la misma en toda las paredes de interior de una prensa hidraulica

6. En una prensa hidráulica, con una fuerza de 20N en los émbolos de sección pequeña, se
elevan 200N situados en el otro. ¿Qué relación debe de existir entre las secciones de los
émbolos?

datos :
Fuerza1 :20 N
Fuerza2 :200 N

F1 F 2 A F A 200 N A 10
= → 2= 2 → 2= → 2 = =La relacion que debe existir es de 1 :10
A1 A2 A1 F1 A1 20 N A1 1

7. ¿Qué es prensa hidráulica? ¿En qué principio está fundamentada? ¿Para qué se utiliza?

La prensa hidráulica es un sistema de fluido cerrado con el que se aplica una fuerza. Esto se
basa en dos cilindros de diámetros diferentes llenos de líquido (que puede ser agua o aceite)
que se cierran con pistones y se conectan mediante una tubería llamada línea hidráulica.
Una fuerza ejerce presión sobre el cilindro más pequeño y transfiere esa presión a todas las
partes del fluido. Esto da como resultado una fuerza ascendente sobre el pistón opuesto que
es mayor. La fuerza se aplica para trabajar distintos materiales.
Esto permite que la prensa pueda lograr fuerzas muy elevadas con la aplicación de una
presión inferior.

La prensa hidráulica se basa de acuerdo al principio Pascal, que establece que con cualquier
fuerza aplicada a un fluido se transmite uniformemente en todas las direcciones a través de
un fluido independientemente de la forma del recipiente.

Las prensas se pueden encontrar en innumerables lugares, desde pequeños talleres

mecánicos, como grandes fábricas porque tiene un amplio abanico de aplicaciones. Son
equipos mecánicos que se utilizan por la fuerza que desprenden. Son importantes para
compactar alimentos, fabricar electrodomésticos, fabricar piezas de automóviles, entre
muchos más.

8. Los cilindros de una prensa hidráulica tienen superficies de 5 𝑐𝑚2 y 50𝑐𝑚2. Si se hace una
fuerza de 500N en el primero, y se tiene una fuerza de 6000N en el otro. ¿Se elevará este?

datos :
2 2
Area1 : 5 cm =0.05 m
Area2 :50 cm2=0,5 m2
Fuerza1 :500 N

F 1 × A 2 500 N ×0,5 m 2
F 2= = =5000 N
A1 0,05 m
2

No se elevara ya que la fuerza maximaque puede levantar son 5000 N

9. En una prensa hidráulica de un garaje se eleva un coche de 1500kg, ¿Qué fuerza se ha

tenido que hacer en el embolo de sección 15𝑐𝑚2, para poder elevarlo con un embolo de
sección de 500𝑐𝑚2

datos :
2 2
Area1 : 15 cm =0,15 m
Area2 : 500 cm2=5 m2
masa2 :1500 kg
Fuerza1 :?

m
F 2=m× g=1500 kg × 9,8 2
=14700 N
s

F 2 × A 1 14700 N ×0,15 m 2
F 1= = =441 N
A2 5m
2

La fuerza que se debe ejercer en el embolo circular es de 441 N para poder elevar los 1500 kg

10. En una prensa hidráulica de un garaje de la estación lunar se eleva un coche de 1300kg,
¿Qué fuerza se ha tenido que hacer en el embolo circular de sección 10𝑐𝑚2, para poder
elevarlo con un embolo circular de sección de 400𝑐𝑚2

datos :
2 2
Area1 : 10 cm =0,1 m
Area2 :400 cm2=4 m2
masa2 :1300 kg
Fuerza1 :?

m
F 2=m× g=1300 kg × 1,62 2
=2106 N
s

F 2 × A 1 2106 N × 0,1m 2
F 1= = =52,65 N
A2 4m
2

La fuerza que se debe ejercer en el embolo circular es de 52,65 N para poder elevar los1300 kg
