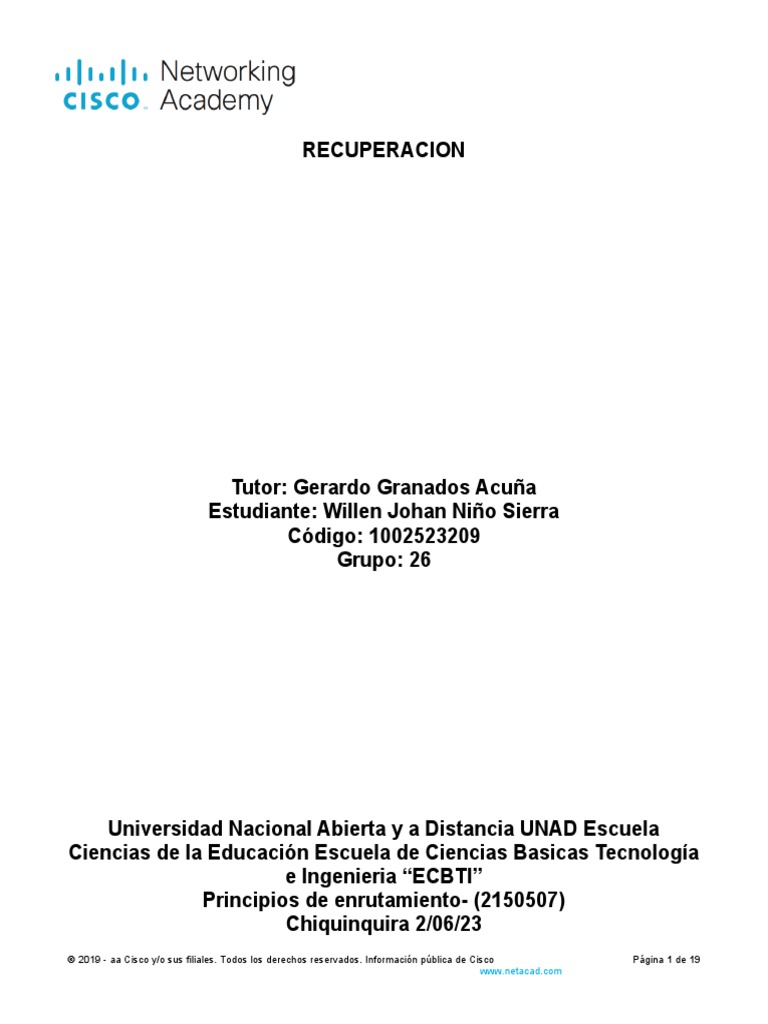

RECUPERACION
Tutor: Gerardo Granados Acuña

Estudiante: Willen Johan Niño Sierra
Código: 1002523209
Grupo: 26
Universidad Nacional Abierta y a Distancia UNAD Escuela

Ciencias de la Educación Escuela de Ciencias Basicas Tecnología
e Ingenieria “ECBTI”
Principios de enrutamiento- (2150507)
Chiquinquira 2/06/23
 2019 - aa Cisco y/o sus filiales. Todos los derechos reservados. Información pública de Cisco Página 1 de 19
www.netacad.com
Packet Tracer - Revisión básica de la configuración del router

Tabla de asignación de direcciones
Gateway
Dispositivo Interfaz IP Address / Prefix predeterminado
R2 G0/0/0 10.0.4.1 /24 N/D
R2 G0/0/0
2001:db8:acad:4: :1 /64 N/D
R2 G0/0/0
fe80: :2:a N/D
R2
G0/0/1 10.0.5.1 /24 N/D
R2 G0/0/1
2001:db8:acad:5: :1 /64 N/D
R2 G0/0/1
fe80: :2:b N/D
R2
S0/1/0 10.0.3.2 /24 N/D
R2 S0/1/0
2001:db8:acad:3: :2 /64 N/D
R2 S0/1/0
fe80: :1:c N/D
R2
/1/1 209.165.200.225 /30 N/D
R2 /1/1
2001:db8:alimentación:224: :1/64 N/D
R2 /1/1
fe80: :1:d N/D
PC1 NIC 10.0.1.10 /24 10.0.1.1

PC1 NIC
2001:db8:acad:1: :10 /64 fe80: :1:a

PC2 NIC 10.0.2.10 /24 10.0.2.1
PC2 NIC
2001:db8:acad:2: :10 /64 fe80: :1:b
PC3 NIC 10.0.4.10 /24 10.0.4.1
PC-3 NIC
2001:db8:acad:4: :10 /64 fe80: :2:a
PC4 NIC 10.0.5.10 /24 10.0.5.1
PC-4 NIC
2001:db8:acad:5: :10 /64 fe80: :2:b
Objetivos
Parte 1: Configurar los dispositivos y verificar la conectividad
 Asigne direcciones IPv4 e IPv6 estáticas a las interfaces de la PC.
 Configurar los parámetros básicos del router.
 Configurar el router para el acceso por SSH.
 Verifique la conectividad de red.
Parte 2: mostrar la información del router
 Recuperar información del hardware y del software del router.
 Interpretar el resultado de la configuración de inicio.
 Interpretar el resultado de la tabla de routing.
www.netacad.com
 Verificar el estado de las interfaces.
Antecedentes/Escenario
Esta actividad requiere que configure el router R2 mediante la configuración de la Tabla de direcciones y las
especificaciones enumeradas. El router R1 y los dispositivos conectados a él han sido configurados. Esta es
una revisión exhaustiva de los comandos del router IOS cubiertos anteriormente. En la Parte 1, completará
las configuraciones básicas y la configuración de la interfaz en el router. En la Parte 2, usará SSH para
conectarse al router de forma remota y utilizará los comandos IOS para recuperar información del dispositivo
para responder preguntas sobre el router. Para fines de revisión, esta práctica de laboratorio proporciona los
comandos necesarios para las configuraciones de router específicas.
Instrucciones
Parte 1: Configurar los dispositivos y verificar la conectividad
Paso 1: Configurar las interfaces de la PC.
a. Configure las direcciones IPv4 e IPv6 en PC3 como se enumeran en la Tabla de direccionamiento.
b. Configure las direcciones IPv4 e IPv6 en PC4 como se enumeran en la Tabla de direccionamiento.
www.netacad.com
Paso 2: Configurar el router

Abrir la ventana de configuración
a. En el router R2 , abra un terminal. Volver al modo EXEC privilegiado.

router> enable
b. Ingrese al modo de configuración.
router # configure terminal
c. Asigne un nombre de dispositivo al router R2 .
router(config)# hostname R2
d. Configure c1sco1234 como contraseña encriptada del modo EXEC con privilegios.
R2 (config) #enable secret c1sco1234
e. Establezca CCNA-lab.com como nombre de dominio.
R2(config)# ip domain-name ccna-lab.com
f. Inhabilite la búsqueda DNS para evitar que el router intente traducir los comandos mal introducidos como
si fueran nombres de host.
www.netacad.com
R2(config)# no ip domain lookup

g. Cifre las contraseñas de texto sin formato.
R2(config)# service password-encryption
h. Configure el nombre de usuario SSHAdmin con una contraseña cifrada de 55Hadm! n.
R2 (config) # username SSHadmin secret 55Hadm!n
i. Generar un conjunto de claves criptográficas con un módulo de 1024 bits.
R2(config)# crypto key generate rsa
j. Asigne cisco como contraseña de consola, configure las sesiones para que se desconecten después de
seis minutos de inactividad y habilite el inicio de sesión. Para evitar que los mensajes de consola
interrumpan los comandos, use la opción logging synchronous.
R2(config)# line console 0
R2 (config-line) # password cisco
R2(config-line)# logging synchronous
R2(config-line)# exec-timeout 6 0
R2(config-line) # login
www.netacad.com
k. Asigne cisco como contraseña vty, configure las líneas vty para aceptar solamente conexiones SSH,
configure las sesiones para que se desconecten después de seis minutos de inactividad y habilite el
inicio de sesión usando la base de datos local.
R2 (config) # líne vty 0 4
R2 (config-line) # password cisco
R2(config-line)# exec-timeout 6 0
R2(config-line)# transport input ssh
R2(config-line)# login local
l. Cree un aviso que advierta a todo el que acceda al dispositivo que el acceso no autorizado está
prohibido.
R2 (config) #banner motd $ WARNING Authorized Users Only! $
www.netacad.com
m. Enable IPv6 Routing.

R2(config)# ipv6 unicast-routing
www.netacad.com
n. Configure las cuatro interfaces del router con la información de direccionamiento IPv4 e IPv6 de la tabla
de direccionamiento anterior. Configure las cuatro interfaces con descripciones. Activa las cuatro
interfaces.
R2 (config) # interface g0/0/0
R2(config-if)# description Connection to S3
R2 (config-if) # ip address 10.0.4.1 255.255.255.0
R2 (config-if) # ipv6 address fe80: :2:un enlace local
R2 (config-if) # ipv6 address 2001:db8:acad:4: :1/64
R2(config-if)# no shutdown
R2 (config) # interface g0/0/1
R2 (config-if) # description Connection to S4
R2 (config-if) # ip address 10.0.5.1 255.255.255.0
R2 (config-if) # ipv6 address fe80: :2:b link-local
R2 (config) # interface s0/1/0
www.netacad.com
R2(config-if)# description Link to R1

R2 (config-if) # ipv6 address 10.0.3.2 255.255.255.0
R2 (config-if) # ipv6 address fe80: :1:c link-local
R2 (config-if) # interface s0/1/1
R2(config-if)# description Link to Internet
R2(config-if)# ip address 209.165.200.225 255.255.255.252
R2 (config-if) # ipv6 address fe80: :1:d link-local
R2 (config-if) # ipv6 address 2001:db8:feed:224: :1/64
o. Guardar la configuración en ejecución en el archivo de configuración de inicio

R2# copy running-config startup-config
www.netacad.com
Cerrar la ventana de configuración
Paso 3: Verifique la conectividad de red.

a. Utilizando la línea de comandos en PC3, hacer ping a las direcciones IPv4 e IPv6 para PC4.
Pregunta:
¿Fueron correctos los pings?

Sí
www.netacad.com
b. Desde la CLI en R2 , haga ping a la dirección S0/1/1 de R1 tanto para IPv4 como para IPv6. Las
direcciones asignadas a la interfaz S0 / 1/1 en R1 son:
Dirección IPv4 = 10.0.3.1
Dirección IPv6 = 2001:db8:acad:3: :1
Pregunta:

Sí
www.netacad.com
Desde la línea de comandos de PC3 , ping a la dirección del ISP 209.165.200.226.

Pregunta:

Sí, el PC está utilizando el router de puerta de enlace predeterminado para reenviar el tráfico.
www.netacad.com
Desde PC3 intenta hacer ping a una dirección en el ISP para pruebas, 64.100.1.1.
Pregunta:

No, el enrutamiento no se ha configurado en el router, por lo que solo se puede acceder a las
redes conectadas locales. No se establece ninguna ruta predeterminada en el router R2.
c. Desde la línea de comandos de PC3 abra una sesión SSH a la dirección IPv4 R2 G0/0/0 e inicie sesión
como sshAdmin con la contraseña 55Hadm! n.
C: > ssh -l sshAdmin 10.0.4.1
Password:
Pregunta:
¿Pudo conectarse remotamente?

Sí
Parte 2: Mostrar la información del router

En la parte 2, utilizará comandos show en una sesión SSH para recuperar información del router.
www.netacad.com
Paso 1: Establecer una sesión SSH para R2

Desde la línea de comandos de PC3 abra una sesión SSH a la dirección IPv6 R2 G0/0/0 e inicie sesión como
sshAdmin con la contraseña 55Hadm! n.
Paso 2: recuperar información importante del hardware y el software.

Abrir la ventana de configuración
a. Use el comando show version para responder preguntas sobre el router.

R2# show version
Software XE del IOS de Cisco, versión 03.16.05.S - Versión de soporte extendido
Software Cisco IOS, Software ISR (X86_64_LINUX_IOSD-UNIVERSALK9-M), Versión 15.5 (3)
S5, SOFTWARE DE RELEASE (fc2)
Technical Support: http://www.cisco.com/techsupport
Copyright (c) 1986-2017 by Cisco Systems, Inc.
Compiled Thu 19-Jan-17 11:24 by mcpre
Cisco IOS-XE software, Copyright (c) 2005-2017 by cisco Systems, Inc.

All rights reserved. Certain components of Cisco IOS-XE software are
licensed under the GNU General Public License ("GPL") Version 2.0. The
software code licensed under GPL Version 2.0 is free software that comes
with ABSOLUTELY NO WARRANTY You can redistribute and/or modify such
GPL code under the terms of GPL Version 2.0. For more details, see the
documentation or "License Notice" file accompanying the IOS-XE software,
or the applicable URL provided on the flyer accompanying the IOS-XE
software.
ROM: IOS-XE ROMMON
Router uptime is 8 hours, 27 minutes, 40 seconds

Uptime for this control processor is 8 hours, 27 minutes, 40 seconds
System returned to ROM by power-on
System image file is "bootflash:/isr4300-universalk9.03.16.05.S.155-3.S5-ext.SPA.bin"
Last reload reason: PowerOn
This product contains cryptographic features and is subject to United

States and local country laws governing import, export, transfer and
use. Delivery of Cisco cryptographic products does not imply
third-party authority to import, export, distribute or use encryption.
Importers, exporters, distributors and users are responsible for
compliance with U.S. and local country laws. By using this product you
agree to comply with applicable laws and regulations. If you are unable
to comply with U.S. and local laws, return this product immediately.
A summary of U.S. laws governing Cisco cryptographic products may be found at:
http://www.cisco.com/wwl/export/crypto/tool/stqrg.html
If you require further assistance please contact us by sending email to

export@cisco.com.
www.netacad.com
Suite License Information for Module:'esg'

—
Suite Suite Current Type Suite Next reboot
—
FoundationSuiteK9 None None None
securityk9
appxk9
AdvUCSuiteK9 None None None
uck9
cme - srst
cube
Technology Package License Information:
------------------------------------------------------------------------
Technology Technology-package Technology-package
Current Type Next reboot
------------------------------------------------------------------------
appxk9 None None None
uck9 None None None
securityk9 securityk9 Permanent securityk9
ipbase ipbasek9 Permanent ipbasek9
security securityk9 Permanent securityk9
ipbase ipbasek9 Permanent ipbasek9
cisco ISR4321/K9 (1RU) processor with 1687137K/6147K bytes of memory.

Processor board ID FLM2041W2HD
2 Gigabit Ethernet interfaces
2 Serial interfaces
32768K bytes of non-volatile configuration memory.
4194304K bytes of physical memory.
3223551K bytes of flash memory at bootflash:.
Configuration register is 0x2102

Preguntas:
¿Cuál es el nombre de la imagen de IOS que el router está ejecutando?

Versión de imagen ISR4300-UniversalK9.03.16.05.S.155-3.S5-ext.spa.bin.
¿Cuánta memoria de acceso aleatorio no volátil (NVRAM) tiene el router
32768K bytes de NVRAM.
¿Cuánta memoria flash tiene el router?
3223551K bytes de memoria flash.
b. Con frecuencia, los comandos show proporcionan varias pantallas de resultados. Filtrar el resultado
permite que un usuario visualice determinadas secciones del resultado. Para habilitar el comando de
www.netacad.com
filtrado, introduzca una barra vertical (|) después de un comando show, seguido de un parámetro de
filtrado y una expresión de filtrado. Para que el resultado coincida con la instrucción de filtrado, puede
usar la palabra clave include para ver todas las líneas del resultado que contienen la expresión de
filtrado. Filtre el comando show version mediante show version | include register para responder la
siguiente pregunta.
R2# show version | include register
Configuration register is 0x2102
Pregunta:
¿Cuál es el proceso de arranque para el router en la siguiente recarga?

Las respuestas pueden variar. En la mayoría de los casos (0x2102), el router experimenta un
arranque normal, carga el IOS desde la memoria flash y carga la configuración de inicio desde la
NVRAM, en caso de existir. Si el registro de configuración es 0x2142, el router omite la
configuración de inicio y comienza en el símbolo del sistema del modo usuario. Si el arranque
inicial falla, el router ingresa al modo ROMMON.
Paso 3: Mostrar la configuración en ejecución.

Utilice el comando show running-config en el router para responder a las siguientes preguntas filtrando las
líneas que contienen la palabra «contraseña».
R2# show running-config | include password
service password-encryption
password 7 0822455D0A16
Pregunta:
¿De qué forma figuran las contraseñas en el resultado?

Las contraseñas están cifradas debido al comando service password-encryption.
Use the show running-config | begin vty command.
R2# show running-config | begin vty
line vty 0 4
exec-timeout 6 0
login local
transport input ssh
Pregunta:
¿Qué resultado se obtiene al usar este comando?

Un usuario recibe el resultado de la configuración de inicio que empieza con la línea que incluye
la primera instancia de la expresión de filtrado.
Nota: Un comando más específico sería show running-config | section vty; sin embargo, la versión
actual de Packet Tracer no admite el comando de filtrado de sección.
Paso 4: Mostrar la tabla de routing en el router.

Utilice el comando show ip route en el router para responder las preguntas siguientes:
R2# show ip route
Codes: L - local, C - connected, S - static, R - RIP, M - mobile, B - BGP
D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGP
i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area
* - candidate default, U - per-user static route, o - ODR
P - periodic downloaded static route
www.netacad.com
Gateway of last resort is not set
10.0.0.0/8 is variably subnetted, 6 subnets, 2 masks

C 10.0.3.0/24 is directly connected, Serial0/1/0
L 10.0.3.2/32 is directly connected, Serial0/1/0
C 10.0.4.0/24 is directly connected, GigabitEthernet0/0/0
L 10.0.4.1/32 is directly connected, GigabitEthernet0/0/0
C 10.0.5.0/24 is directly connected, GigabitEthernet0/0/1
L 10.0.5.1/32 is directly connected, GigabitEthernet0/0/1
209.165.200.0/24 is variably subnetted, 2 subnets, 2 masks
C 209.165.200.224/30 is directly connected, Serial0/1/1
L 209.165.200.225/32 is directly connected, Serial0/1/1Questions:
Pregunta:
¿Qué código se utiliza en la tabla de enrutamiento para indicar una red conectada directamente?
La C designa una subred conectada directamente. Una L designa una interfaz local. Las dos
respuestas son correctas.
¿Cuántas entradas de ruta están codificadas con un código C en la tabla de enrutamiento?
4
Paso 5: Mostrar una lista de resumen de las interfaces del router.

a. Use el comando show ip interface brief en el router para responder la siguiente pregunta.
R2# show ip interface brief
Interface IP-Address OK? Method Status Protocol
GigabitEthernet0/0/0 10.0.4.1 YES manual up up
GigabitEthernet0/0/1 10.0.5.1 YES manual up up
Serial0/1/0 10.0.3.2 YES manual up up
Serial0/1/1 209.165.200.225 YES manual up up
Vlan1 unassigned YES unset administratively down down
Preguntas:
¿Qué comando cambió el estado de los puertos Gigabit Ethernet de administrativamente inactivo a
activo?
no shutdown
¿Qué comando de filtrado usaría para mostrar solo las interfaces con direcciones asignadas?
show ip interface brief | exclude unassigned
b. Use el comando show ipv6 int brief para verificar la configuración de IPv6 en el R1.
R2# show ipv6 interface brief
GigabitEthernet0/0/0 [up/up]
FE80: :2:A
2001:DB8:ACAD:4::1
GigabitEthernet0/0/1 [up/up]
FE80: :2:B
2001:DB8:ACAD:5::1
Serial0/1/0 [up/up]
FE80: :1:C
2001:DB8:ACAD:3: :2
Serial0/1/1 [up/up]
www.netacad.com
FE80: :1:D
2001:DB8:ALIMENTACIÓN:224: :1
Vlan1 [administratively down/down]
No asignado
Pregunta:
¿Cuál es el significado de la parte [up/up] de la salida?

El estado [up/up] refleja el estado de la capa 1 y la capa 2 de la interfaz y no depende de la capa 3.
Cerrar la ventana de configuración
Fin del documento
Modelos de respuestas
Router R2
enable
configure terminal
service password-encryption
hostname R2
enable secret 5 $1$mERr$8fT8JFfxitttQEg7btAoQ.
ipv6 unicast-routing (enrutamiento unidifusión IPv6)
username SSHadmin secret 5 $1$mERr$MCjOzJZmK//VUxTKHsS1K1
no ip domain-lookup
ip domain-name ccna-lab.com
interface GigabitEthernet0/0/0
description Link to LAN 3
ip address 10.0.4.1 255.255.255.0
ipv6 address FE80::2:A link-local
ipv6 address 2001:DB8:ACAD:4::1/64
no shutdown
interface GigabitEthernet0/0/1
description Link to LAN 4
ip address 10.0.5.1 255.255.255.0
ipv6 address FE80::2:B link-local
no shutdown
interface Serial0/1/0
description Link to R1
ip address 10.0.3.2 255.255.255.0
ipv6 address FE80::1:C link-local
no shutdown
interface Serial0/1/1
description Link to Internet
ip address 209.165.200.225 255.255.255.252
ipv6 address FE80::1:D link-local
ipv6 address 2001:DB8:FEED:224::1/64
no shutdown
banner motd ^C
***********************************************
WARNING: Unauthorized access is prohibited!
***********************************************
line con 0
www.netacad.com
exec-timeout 6 0
logging synchronous
login
line vty 0 4
exec-timeout 6 0
login local
transport input ssh
end
www.netacad.com

14.3.5 Packet Tracer - Basic Router Configuration Review - ILM

Cargado por

Información del documento

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

14.3.5 Packet Tracer - Basic Router Configuration Review - ILM

Cargado por

Copyright:

Formatos disponibles

RECUPERACION

Tutor: Gerardo Granados Acuña

Universidad Nacional Abierta y a Distancia UNAD Escuela

Packet Tracer - Revisión básica de la configuración del router

R2 G0/0/0 10.0.4.1 /24 N/D

PC1 NIC 10.0.1.10 /24 10.0.1.1

2001:db8:acad:1: :10 /64 fe80: :1:a

 Verificar el estado de las interfaces.

Paso 2: Configurar el router

a. En el router R2 , abra un terminal. Volver al modo EXEC privilegiado.

R2(config)# no ip domain lookup

m. Enable IPv6 Routing.

R2(config-if)# description Link to R1

o. Guardar la configuración en ejecución en el archivo de configuración de inicio

Cerrar la ventana de configuración

Paso 3: Verifique la conectividad de red.

¿Fueron correctos los pings?

¿Fueron correctos los pings?

Desde la línea de comandos de PC3 , ping a la dirección del ISP 209.165.200.226.

¿Fueron correctos los pings?

¿Fueron correctos los pings?

¿Pudo conectarse remotamente?

Parte 2: Mostrar la información del router

Paso 1: Establecer una sesión SSH para R2

Paso 2: recuperar información importante del hardware y el software.

a. Use el comando show version para responder preguntas sobre el router.

Cisco IOS-XE software, Copyright (c) 2005-2017 by cisco Systems, Inc.

ROM: IOS-XE ROMMON

Router uptime is 8 hours, 27 minutes, 40 seconds

This product contains cryptographic features and is subject to United

If you require further assistance please contact us by sending email to

Suite License Information for Module:'esg'

AdvUCSuiteK9 None None None

Technology Package License Information:

cisco ISR4321/K9 (1RU) processor with 1687137K/6147K bytes of memory.

Configuration register is 0x2102

¿Cuál es el nombre de la imagen de IOS que el router está ejecutando?

¿Cuál es el proceso de arranque para el router en la siguiente recarga?

Paso 3: Mostrar la configuración en ejecución.

¿De qué forma figuran las contraseñas en el resultado?

¿Qué resultado se obtiene al usar este comando?

Paso 4: Mostrar la tabla de routing en el router.

Gateway of last resort is not set

10.0.0.0/8 is variably subnetted, 6 subnets, 2 masks

Paso 5: Mostrar una lista de resumen de las interfaces del router.

¿Cuál es el significado de la parte [up/up] de la salida?

También podría gustarte
