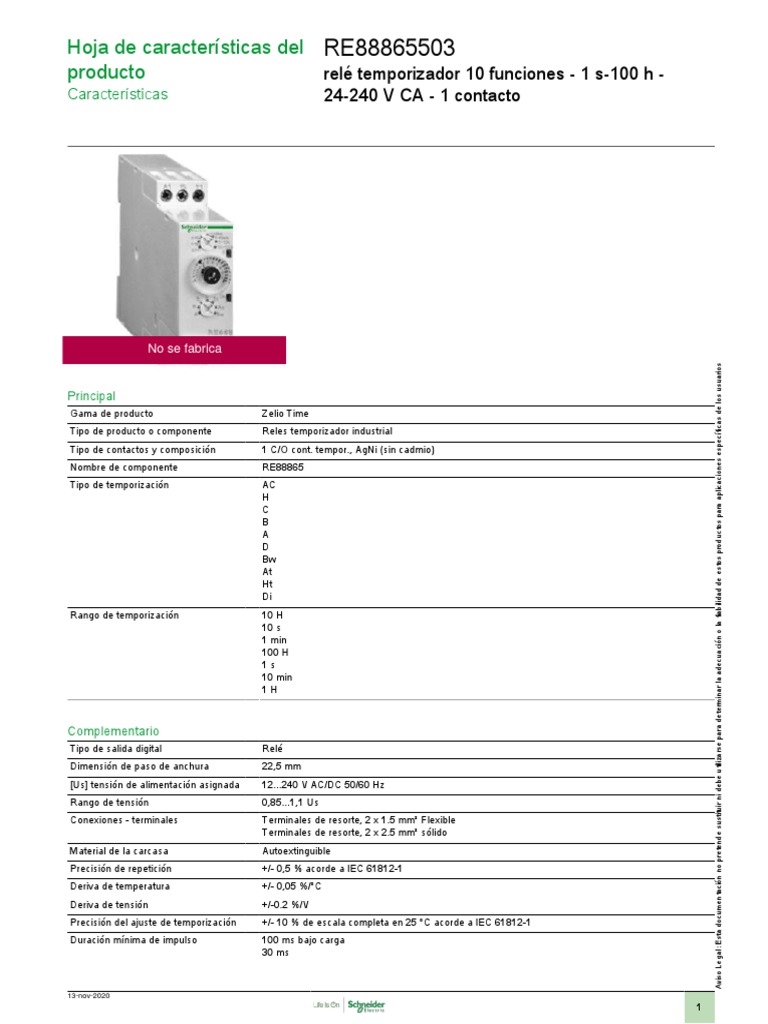

Hoja de características del RE88865503
producto relé temporizador 10 funciones - 1 s-100 h -
Características 24-240 V CA - 1 contacto
No se fabrica
Aviso Legal: Esta documentación no pretende sustituir ni debe utilizarse para determinar la adecuación o la fiabilidad de estos productos para aplicaciones específicas de los usuarios
Principal
Gama de producto Zelio Time
Tipo de producto o componente Reles temporizador industrial
Tipo de contactos y composición 1 C/O cont. tempor., AgNi (sin cadmio)
Nombre de componente RE88865
Tipo de temporización AC
H
C
B
A
D
Bw
At
Ht
Di
Rango de temporización 10 H
10 s
1 min
100 H
1s
10 min
1H
Complementario
Tipo de salida digital Relé
Dimensión de paso de anchura 22,5 mm
[Us] tensión de alimentación asignada 12...240 V AC/DC 50/60 Hz
Rango de tensión 0,85...1,1 Us
Conexiones - terminales Terminales de resorte, 2 x 1.5 mm² Flexible
Terminales de resorte, 2 x 2.5 mm² sólido
Material de la carcasa Autoextinguible
Precisión de repetición +/- 0,5 % acorde a IEC 61812-1
Deriva de temperatura +/- 0,05 %/°C
Deriva de tensión +/-0.2 %/V
Precisión del ajuste de temporización +/- 10 % de escala completa en 25 °C acorde a IEC 61812-1
Duración mínima de impulso 100 ms bajo carga
30 ms
13-nov-2020
1
Maximum reset time 100 ms En desconexión
Factor de carga 100 %
Maximum power consumption 32 VA en 240 V
Maximum power consumption 0,6 W en 24 V
1,5 W en 240 V
Capacidad de corte 2000 VA
Capacidad de corte 80 W
Corriente mínima de conmutación 10 mA
Corriente conmutación máxima 8 A
Tensión de conmutación máxima 250 V
Durabilidad eléctrica 100000 ciclos en 8 A, 250 V para resistivo cables para
Durabilidad mecánica 5000000 ciclos
[Uimp] Resistencia a picos de tensión 5 kV para 1,2…50 µs acorde a IEC 60664-1
5 kV para 1,2…50 µs acorde a IEC 61812-1
Marcado CE
Distancia de desplazamiento 4 kV/3 acorde a IEC 60664-1
Resistencia a sobretensiones 1 kV modo diferencial acorde a IEC 61000-4-5 nivel 3
2 kV modo común acorde a IEC 61000-4-5 nivel 3
Soporte de montaje Perfil montaje simétrico de 35 mm acorde a EN 50022
Señalizaciones en local Intermitente: temporización en curso, estado 1 Indicadores LED - tipo de cable: verde)
Encendida fija: reles excitado, sin temporización en curso, estado 1 Indicadores LED - tipo de cable:
verde)
Con pulsos: reles excitado, sin temporización en curso (excepto funciones Di-D), estado 1
Indicadores LED - tipo de cable: verde)
Peso del producto 0,09 kg
Entorno
Inmunidad a microcortes 10 ms
Fuerza dieléctrica 2,5 kV para 1 mA/1 minuto en 50 Hz acorde a IEC 61812-1
Normas IEC 60669-2-3
89/336/EEC
EN 50082-1/2
IEC 61812-1
73/23/EEC
EN 50081-1/2
93/68/EEC
Certificaciones de producto CSA
CULus
Temperatura ambiente de -20…60 °C
funcionamiento
Temperatura ambiente de -30…60 °C
almacenamiento
Grado de protección IP IP20 acorde a IEC 60529 - tipo de cable: bloque de terminales)
IP40 acorde a IEC 60529 - tipo de cable: envolvente)
IP50 acorde a IEC 60529 - tipo de cable: Panel frontal)
Resistencia a las vibraciones 0,35 mm (f = 10…55 Hz) acorde a IEC 60068-2-6
Humedad relativa 93 % sin condensación acorde a IEC 60068-2-3
Resistencia a descargas 6 kV en contacto acorde a EN/IEC 61000-4-2 nivel 3
electroestáticas 8 kV en aire acorde a EN/IEC 61000-4-2 nivel 3
Resistencia a los campos 10 V/m 80 MHz a 1 GHz acorde a ENV 50140/204 nivel 3
electromagnéticos 10 V/m 80 MHz a 1 GHz acorde a IEC 61000-4-3 nivel 3
Resistencia a transitorios rápidos 1 kV acorde a IEC 61000-4-4 nivel 3 - tipo de cable: clic conexión capacitivo)
2 kV acorde a IEC 61000-4-4 nivel 3 - tipo de cable: directo)
Inmunidad a campos radioléctricos 10 V - tipo de cable: 0,15...80 MHz) acorde a ENV 50141 (IEC 61000-4-6)
Immunity to voltage dips 30 % / 10 ms acorde a IEC 61000-4-11
60 % / 100 ms acorde a IEC 61000-4-11
95 % / 5 s acorde a IEC 61000-4-11
Perturbación radiada/conducida Clase B acorde a EN 55022 (EN 55011 group 1)
2
Unidades de embalaje
Peso del empaque (Lbs) 0,105 kg
Información Logística
País de Origen ES
Garantía contractual
Periodo de garantía 18 months
3
Hoja de características del RE88865503
producto
Esquemas de dimensiones
Ancho 22,5 mm
4
Hoja de características del RE88865503
producto
Conexiones y esquema
Diagrama de cableado
5
Hoja de características del RE88865503
producto
Descripción técnica
Función A: Relé con retardo a la activación
Descripción
La temporización T arranca al producirse la puesta en tensión. Después de la temporización, se cierran las salidas R. La segunda salida puede
ser temporizada o instantánea.
Función: 1 salida
Función: 2 salidas
2 salidas temporizadas (R1/R2) o 1 salida temporizada (R1) y 1 salida instantánea (R2 inst.)
6
Hoja de características del RE88865503
producto
Descripción técnica
Función Ac: Relé con retardo de conexión o desconexión con señal de control
Descripción
Tras la puesta en tensión, el cierre del contacto de control C hace que la temporización T se inicie (la temporización puede interrumpirse si se
utiliza el control de contacto de Gate G). Al final de esta temporización, el relé se cierra.
Cuando el contacto de control C se abre de nuevo, la temporización T se inicia.
Al final de esta temporización T, la salida retoma su posición inicial (la temporización puede interrumpirse si se utiliza el control de contacto de
Gate G).
La segunda salida puede ser temporizada o instantánea.
Función: 1 salida
Función: 2 salidas
2 salidas temporizadas (R1/R2) o 1 salida temporizada (R1) y 1 salida instantánea (R2 inst.)
7
Hoja de características del RE88865503
producto
Descripción técnica
Función At: Relé con retardo a la activación (suma) con señal de control
Descripción
Tras la puesta en tensión, la primera apertura del contacto de control C inicia la temporización. La temporización se puede interrumpir cada vez
que se cierra el contacto de control. Cuando la suma total de temporizaciones transcurridas alcanza el valor T prestablecido, el relé de salida se
cierra.
Función: 1 salida
T = t1 + t2 +...
8
Hoja de características del RE88865503
producto
Descripción técnica
Función B: Temporización a la activación con señal de control
Descripción
Tras la puesta en tensión, un impulso o contacto mantenido del control C arranca la temporización T. La salida R se cierra durante la
temporización T y a continuación vuelve a su estado inicial.
Función: 1 salida
9
Hoja de características del RE88865503
producto
Descripción técnica
Función Bw: Doble temporización a la activación con señal de control
Descripción
Al cerrar y abrir el contacto de control C, la salida R se cierra durante la temporización T.
Función: 1 salida
10
Hoja de características del RE88865503
producto
Descripción técnica
Función D: Relé simétrico intermitente (arranque en reposo)
Descripción
Ciclo repetitivo de dos temporizaciones T de igual duración, con cambio de estado de las salidas R al final de cada temporización T.
La segunda salida puede ser temporizada o instantánea.
Función: 1 salida
Función: 2 salidas
2 salidas temporizadas (R1/R2) o 1 salida temporizada (R1) y 1 salida instantánea (R2 inst.)
11
Hoja de características del RE88865503
producto
Descripción técnica
Función Di: Relé simétrico intermitente (arranque en trabajo)
Descripción
Ciclo repetitivo de dos temporizaciones T de igual duración, con cambio de estado de las salidas R al final de cada temporización T.
La segunda salida puede ser temporizada o instantánea.
Función: 1 salida
Función: 2 salidas
2 salidas temporizadas (R1/R2) o 1 salida temporizada (R1) y 1 salida instantánea (R2 inst.)
12
Hoja de características del RE88865503
producto
Descripción técnica
Función H: Temporización a la activación
Descripción
En la puesta en tensión del relé, la temporización T se inicia y las salidas R se cierran. Al final de la temporización T, las salidas R vuelven a su
estado inicial. La segunda salida puede ser temporizada o instantánea.
Función: 1 salida
Función: 2 salidas
2 salidas temporizadas (R1/R2) o 1 salida temporizada (R1) y 1 salida instantánea (R2 inst.)
13
Hoja de características del RE88865503
producto
Descripción técnica
Función Ht: Temporización a la activación (suma) con señal de control
Descripción
En la puesta en tensión, la salida R se cierra durante la temporización T y luego retoma su estado inicial.
Un impulso o contacto mantenido del contacto de control C cerrará de nuevo la salida R.
La temporización T sólo se activa cuando se libera el contacto de control C de modo que la salida R no retomará su estado inicial hasta la
temporización t1 + t2 +...
El relé memoriza el tiempo de apertura total acumulado del contacto de control C y, una vez que se alcanza el tiempo T establecido, la salida R
retoma su estado inicial.
Función: 1 salida
T = t1 + t2 +...
14
Hoja de características del RE88865503
producto
Descripción técnica
Leyenda
Relé desenergizado
Relé energizado
Salida abierta
Salida cerrada
C Contacto de control
G Gate
R Relé o salida estática
R1/R2 2 salidas temporizadas
R2 inst. La segunda salida es instantánea si se selecciona la posición correcta.
T Temporización
Ta - Retardo de conexión ajustable
Tr - Retardo de desconexión ajustable
U Alimentación
La RE88865503 se sustituye por la siguiente gama de productos:
Zelio Time
Temporizadores
Relés temporizadores, para crear ciclos de sistema automatizados, lógicos,
cableados y simples o para complementar controladores programables industriales.
Motivo de sustitución: End of life | Fecha de sustitución: 22 mayo 2020
