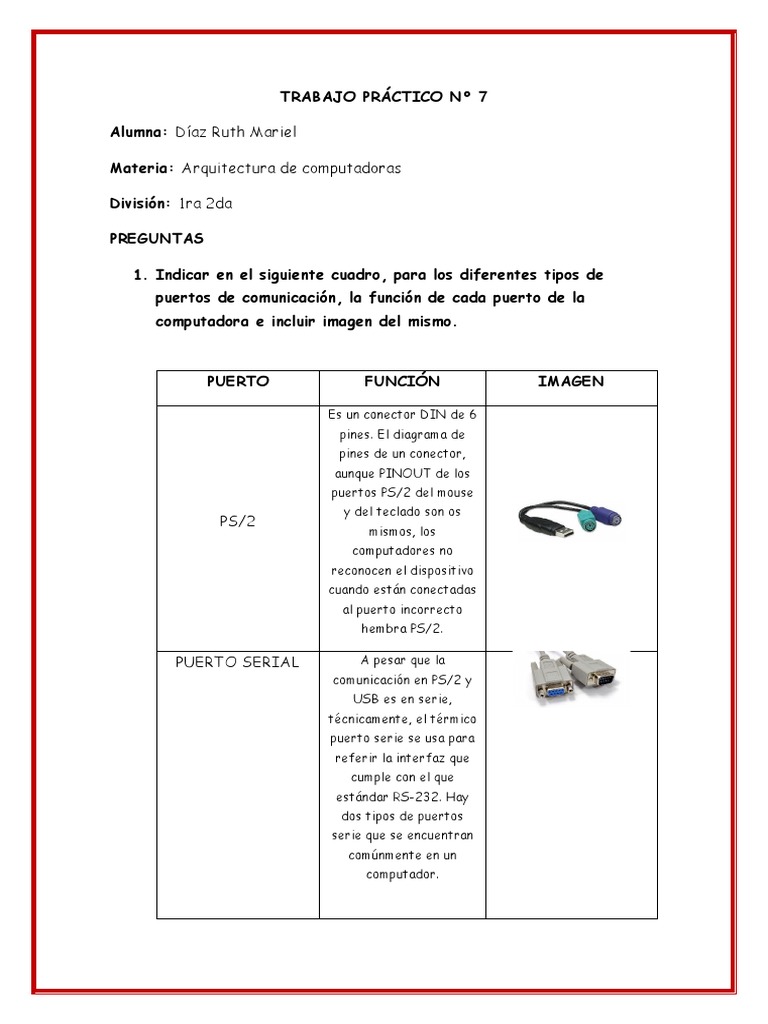

TRABAJO PRÁCTICO N° 7

Alumna: Díaz Ruth Mariel

Materia: Arquitectura de computadoras

División: 1ra 2da

PREGUNTAS

1. Indicar en el siguiente cuadro, para los diferentes tipos de

puertos de comunicación, la función de cada puerto de la
computadora e incluir imagen del mismo.

PUERTO FUNCIÓN IMAGEN

Es un conector DIN de 6
pines. El diagrama de
pines de un conector,
aunque PINOUT de los
puertos PS/2 del mouse
y del teclado son os
PS/2
mismos, los
computadores no
reconocen el dispositivo
cuando están conectadas
al puerto incorrecto
hembra PS/2.

PUERTO SERIAL A pesar que la

comunicación en PS/2 y
USB es en serie,
técnicamente, el térmico
puerto serie se usa para
referir la interfaz que
cumple con el que
estándar RS-232. Hay
dos tipos de puertos
serie que se encuentran
comúnmente en un
computador.
 Es una variante del
conector D-SUB y es el
puerto original para la
comunicación serie RS-
232. Fueron
desarrollados como el
DB-25
puerto principal para
conexiones en serie
utilizados un protocolo
RS-232, pero la mayoría
de las apps, no requieren
todos los pines.

Es el puerto principal
para la comunicación
serie RS-232. Es el
conector D-SUB con
eshell y con frecuencia
se domina DB-9. Un
DE-9 o RS-232 o
puerto DE-9 también se
PUERTO COM llama como puerto COM
y permite la
comunicación serial
dúplex completa entre el
computador y su
periférico.

PUERTO PARALELO Es una interfaz entre el

computador y los
O CENTRICS 36
dispositivos periféricos,
PIN PUERTOS
como impresoras con
comunicación paralela. El
puerto Centronics es un
puerto de 36 pines que
se desarrolló como
interfaz para impresoras
y escáner y, por lo tanto,
un puerto paralelo
también se denomina
puerto Centronics.
 Se utilizan para conectar
alta voces u otros
dispositivos de salida de
audio con el computador.
Las señales de audio
pueden ser analógicas o
PUERTOS DE
digitales y dependiendo
AUDIO de eso, el puerto y su
conector
correspondiente
difieren.

Es el puerto audio más

común que es el que se
puede usar para conectar
auriculares en estéreo o
CONECTORES DE canales de sonido
SONIDOS envolvente. En la mayoría
ENVOLVENTE O de los computadores
incluyen un sistema de 6
CONECTORES TRS
conectores para salida
DE 3,5 MM
de audio, así como una
conexión de micrófono.

PUERTO VGA Se encuentran en

muchos computadores y
proyectores, tarjetas de
video y televisores de
alta definición. Es un
conector D-SUB que
consta en 15 pines de 3
filas. El puerto VGA es la
interfaz principal entre
los computadores y los
monitores CRT más
 antiguos.

Es una interfaz de alta

velocidad entre un
controlador de pantalla
como un computador y un
dispositivo de pantalla
como un monitor. Fue
INTERFAZ DE desarrollado con el
VIDEO DIGITAL objetivo de trasmitir
señales de video digital
(DVI)
sin perdida y reemplazar
la tecnología analógica
VGA.

Es el desarrollador por
Apple como una
alternativa al puerto
mini-VGA y es
físicamente similar a uno.
Es mas pequeño que el
puerto DVI normal. Es un
MINI - DVI puerto de 32 pines y es
capaz de trasmitir
señales DVI, compuesto,
S-video y VGA con sus
respectivos adaptadores.

MICRO - DVI Es físicamente mas

pequeño que el MINI-
DVI y es capaz de
trasmitir solo señales
digitales. Este puerto se
puede conectar a
dispositivos externos con
interfases DVI y VGA y
 se requieren los
adaptadores
correspondientes.

Es una interfaz de
pantalla con audio de
múltiples canales
opcional y otras formas,
display port se
desarrollo con el
PUERTO DE
objetivo de reemplazar
PANTALLA los puertos VGA y DVI
(DISPLAY PORT) como la interfaz
principal entre un
computador y un monitor.

Puede trasportar señales

de video compuesto
trasmite señales de
video analógico y el
conector es como
conector RCA de color.
Las señales de video se
transfieren a través de
un solo canal junto con
CONECTOR RCA los pulsos de
sincronización de líneas y
trama a una resolución
máxima de 57Gi. Los
conectores rojo y blanco
se utilizan para señales
de audio estéreo.
 Es una interfaz donde las
señales de video se
dividen en mas de dos
canales y la calidad de
VIDEO
señal de video es mejor
COMPONENTE que la de video
compuesto.

Es el conector S-video o
video separado se usa
para trasmitir solo
señales de video. La
calidad de la imagen es
mejor que la de video
compuesto, pero tiene
S-VIDEO
una resolución menor que
la del video componente.
Este es generalmente
negro y esta presente en
todos los televisores y
en la memoria de los
computadores.

Es una abreviatura de
HING DEFINITION
MEDIA INTERFACE. El
HDMI es una interfaz
digital para desconectar
dispositivos de alta
definición como
monitores de
computadoras,
HDMI
televisores HDTV,
reproductores de Blu-
Ray, consolas de juegos,
cámaras de alta
definición, etc. HDMI se
puede utilizar para
transportar señales de
audio sin comprimir.
 El BUS SERIE
UNIVERSALES (USB)
reemplazo a los puertos
serie, puertos paralelos,
conectores PS/2,
puertos de juegos y
cargadores de energía
para disposición
portátiles, este puede
USB usarse para transferir
datos, actuar como una
interfaz para periféricos
e incluso actuar como
una fuente de
alimentación para
dispositivos conectados a
él. Hay tres tipos de
USB: tipo A, tipo B o
mini USB y micro USB

Es un conector de 4
pines. Existen diferentes
versiones de puertos
USB tipo A: USB 1.1,
USB TIPO A USB 2.0 y USB 3.0, este
último es el estándar
común y admite una
velocidad de datos de
400 Mbps

Es la última
especificación del USB y
es un conector
reversible. Se supone
USB TIPO C
que reemplaza los tipos
Ay B y se considera una
prueba futura. Este
consta de 24 pines.

RJ-45 Ethernet es una

tecnología de red que se
utiliza para conectar su
computador a internet y
comunicarse con otras
 computadoras o
dispositivos de red.
La interfaz que se utiliza
para redes de
computadoras y
telecomunicaciones se
conoce como registro de
red Jack (RJ) y el
puerto es el RJ-45, en
particular, se usa para
ethernet a través del
cable. El conector RJ-45
es un conector modular
de 8 contactos – 8
contactos (8p -8c). El
conductor modular 8p-8c
sin clave generalmente
se refiere a ethernet
RJ-45, estos están
equipados con los leds
para indicar la trasmisión
y la detección de
paquetes.

RJ-11 Es otro tipo de conector

registrado que se utiliza
como interfaz para
conexiones de teléfono,
modem o ADLS. Aunque
los computadores casi
nunca están equipados
con puertos RJ-11, son la
interfaz principal en
todas las redes de
telecomunicaciones. Los
puertos RJ-4 y RJ-11, se
parecen, peri RJ-11 es un
puerto mas pequeño y
utiliza un conector de 6
puntos – 4 contactos
(6p- 4c), aunque un
numero de 6 puntos -2
contactos (6p-2c) es
 suficiente.

Es un conector de
conexión en serie AT
extremo que se utiliza
como interfaz para
conectar dispositivos de
almacenamiento masivo
externo. El moderno
conector E-SARA se
llama E-SATAP y
significa puertos power
E-SATA
E-SATA. Son puertos
híbridos capaces de
soportar tanto E-SATA
como USB. Ni la
organización SATA ni la
organización USB has
probado oficialmente el
puerto E- SATAD y
deben utilizarse a riesgo
del usuario.
