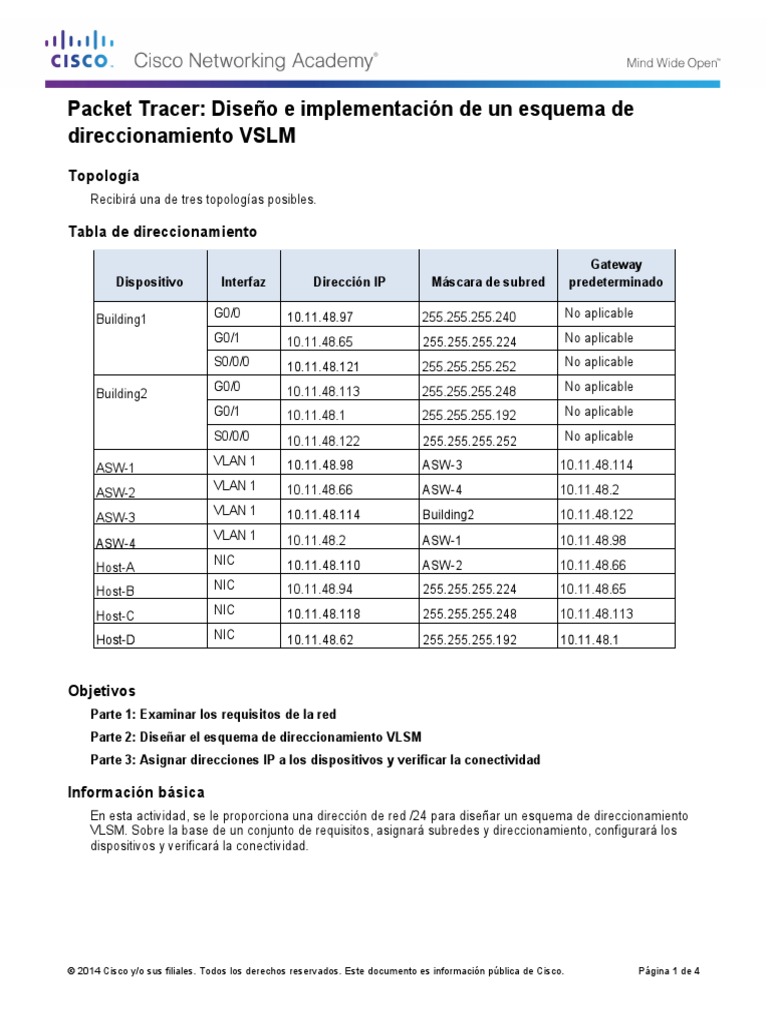

Packet Tracer: Diseño e implementación de un esquema de

direccionamiento VSLM
Topología
Recibirá una de tres topologías posibles.

Tabla de direccionamiento

Gateway
Dispositivo Interfaz Dirección IP Máscara de subred predeterminado

G0/0 10.11.48.97 255.255.255.240 No aplicable

Building1
G0/1 10.11.48.65 255.255.255.224 No aplicable
S0/0/0 10.11.48.121 255.255.255.252 No aplicable
G0/0 10.11.48.113 255.255.255.248 No aplicable
Building2
G0/1 10.11.48.1 255.255.255.192 No aplicable
S0/0/0 10.11.48.122 255.255.255.252 No aplicable
VLAN 1 10.11.48.98 ASW-3 10.11.48.114
ASW-1
VLAN 1 10.11.48.66 ASW-4 10.11.48.2
ASW-2
VLAN 1 10.11.48.114 Building2 10.11.48.122
ASW-3
VLAN 1 10.11.48.2 ASW-1 10.11.48.98
ASW-4
NIC 10.11.48.110 ASW-2 10.11.48.66
Host-A
NIC 10.11.48.94 255.255.255.224 10.11.48.65
Host-B
NIC 10.11.48.118 255.255.255.248 10.11.48.113
Host-C
Host-D NIC 10.11.48.62 255.255.255.192 10.11.48.1

Objetivos
Parte 1: Examinar los requisitos de la red
Parte 2: Diseñar el esquema de direccionamiento VLSM
Parte 3: Asignar direcciones IP a los dispositivos y verificar la conectividad

Información básica
En esta actividad, se le proporciona una dirección de red /24 para diseñar un esquema de direccionamiento
VLSM. Sobre la base de un conjunto de requisitos, asignará subredes y direccionamiento, configurará los
dispositivos y verificará la conectividad.

© 2014 Cisco y/o sus filiales. Todos los derechos reservados. Este documento es información pública de Cisco. Página 1 de 4
Packet Tracer: diseño e implementación de un esquema de direccionamiento VLSM

Parte 1: Examinar los requisitos de la red

Paso 1: Determinar la cantidad de subredes necesarias
Dividirá la dirección de red ________________________
10.11.48.0/24 en subredes. La red tiene los siguientes requisitos:
ASW-1
• La LAN de _______________________ 14
requerirá _______________________ direcciones IP de host.
• ASW-2
La LAN de _______________________ 30
requerirá _______________________ direcciones IP de host.
• ASW-3
La LAN de _______________________ 6
requerirá _______________________ direcciones IP de host.
• ASW-4
La LAN de _______________________ 60
requerirá _______________________ direcciones IP de host.
¿Cuántas subredes se necesitan en la topología de la red? ________
5 subredes.

Paso 2: Determinar la información de máscara de subred para cada subred

ASW-1
a. ¿Qué máscara de subred admitirá la cantidad de direcciones IP requeridas para __________________?
/28 ó
¿Cuántas direcciones de host utilizables admitirá esta subred? _________
b. ¿Qué máscara de subred admitirá la cantidad de direcciones IP255.255.25 ASW-2
requeridas para __________________?
5.240; 14.
¿Cuántas direcciones de host utilizables admitirá esta subred? _________
/27 ó
c. ¿Qué máscara de subred admitirá la cantidad de direcciones IP255.255.25 ASW-3
requeridas para __________________?
5.224; 30.
¿Cuántas direcciones de host utilizables admitirá esta subred? _________
/29 ó
d. ¿Qué máscara de subred admitirá la cantidad de direcciones IP255.255.25 ASW-4
requeridas para __________________?
5.248; 6.
/26 ó
¿Cuántas direcciones de host utilizables admitirá esta subred? _________
e. ¿Qué máscara de subred admitirá la cantidad de direcciones IP255.255.25
requeridas para la conexión entre
_____________________
Building1 y _______________________?
Building2; R=/30 ó 5.192; 60.
255.255.255.252.
Parte 2: Diseñar el esquema de direccionamiento VLSM
Paso 1: Dividir la red ________________________
10.11.48.0/24 según la cantidad de hosts por subred
a. Use la primera subred para la LAN más extensa.
b. Use la segunda subred para la segunda LAN más extensa.
c. Use la tercera subred para la tercera LAN más extensa.
d. Use la cuarta subred para la cuarta LAN más extensa.
Building1
e. Use la quinta subred para admitir la conexión entre ___________________ Building2
y _____________________.

Paso 2: Registrar las subredes VLSM

ASW-1
Complete la tabla de subredes con las descripciones de las subred (p. ej., LAN de ___________________),
la cantidad de hosts necesarios, la dirección de red para la subred, la primera dirección de host utilizable y la
dirección de broadcast. Repita hasta que todas las direcciones estén en la lista.

© 2014 Cisco y/o sus filiales. Todos los derechos reservados. Este documento es información pública de Cisco. Página 2 de 4
Packet Tracer: diseño e implementación de un esquema de direccionamiento VLSM

Tabla de subredes

Cantidad de Primera
Descripción hosts Dirección de dirección de Dirección de
de la subred necesarios red/CIDR host utilizable broadcast

LAN de 60 60 host 11.10.48.0/26 11.10.48.1/26 11.10.48.63/26

LAN de 30 30 host 11.10.48.64/27 11.10.48.65/27 11.10.48.95/27
LAN de 14 14 host 11.10.48.96/28 11.10.48.97/28 1.10.48.111/28
LAN de 6 6 host 11.10.48.112/29 11.10.48.113/29 11.10.48.119/29

WAN 2 host 11.10.48.120/30 11.10.48.121/30 11.10.48.123/30

Paso 3: Documente el esquema de direccionamiento.

Building1
a. Asigne las primeras direcciones IP utilizables a ___________________ para los dos enlaces LAN y el
enlace WAN.
Building2
b. Asigne las primeras direcciones IP utilizables a ___________________ para los dos enlaces LAN.
Asigne la última dirección IP utilizable para el enlace WAN.
c. Asigne las segundas direcciones IP utilizables a los switches.
d. Asigne las últimas direcciones IP utilizables a los hosts.

Parte 3: Asignar direcciones IP a los dispositivos y verificar la conectividad

La mayor parte del direccionamiento IP ya está configurado en esta red. Implemente los siguientes pasos
para realizar la configuración de direccionamiento.

Building1
Paso 1: Configurar el direccionamiento IP en las interfaces LAN de ______________________

Paso 2: Configurar el direccionamiento IP en _______________________,

ASW-3 incluido el gateway
predeterminado

Paso 3: Configurar el direccionamiento IP en _______________________,

Host-D incluido el gateway
predeterminado

Paso 4: Verifique la conectividad.

Building1
Solo puede verificar la conectividad desde _______________________, ASW-3
_______________________
Host-D
y _______________________. Sin embargo, debería poder hacer ping a cada dirección IP incluida en la
tabla de direccionamiento.

© 2014 Cisco y/o sus filiales. Todos los derechos reservados. Este documento es información pública de Cisco. Página 3 de 4
Packet Tracer: diseño e implementación de un esquema de direccionamiento VLSM

Tabla de calificación sugerida

Ubicación de Posibles Puntos

Sección de la actividad la consulta puntos obtenidos

Parte 1: Examinar los Paso 1 1

requisitos de la red
Paso 2 4
Total de la parte 1 5
Parte 2: Diseñar el esquema de direccionamiento VLSM
Completar la tabla de subredes 25
Documentar el direccionamiento 40
Total de la parte 2 65
Puntuación de Packet Tracer 30
Puntuación total 100

ID: ___________________________________________________________________________
000

© 2014 Cisco y/o sus filiales. Todos los derechos reservados. Este documento es información pública de Cisco. Página 4 de 4
