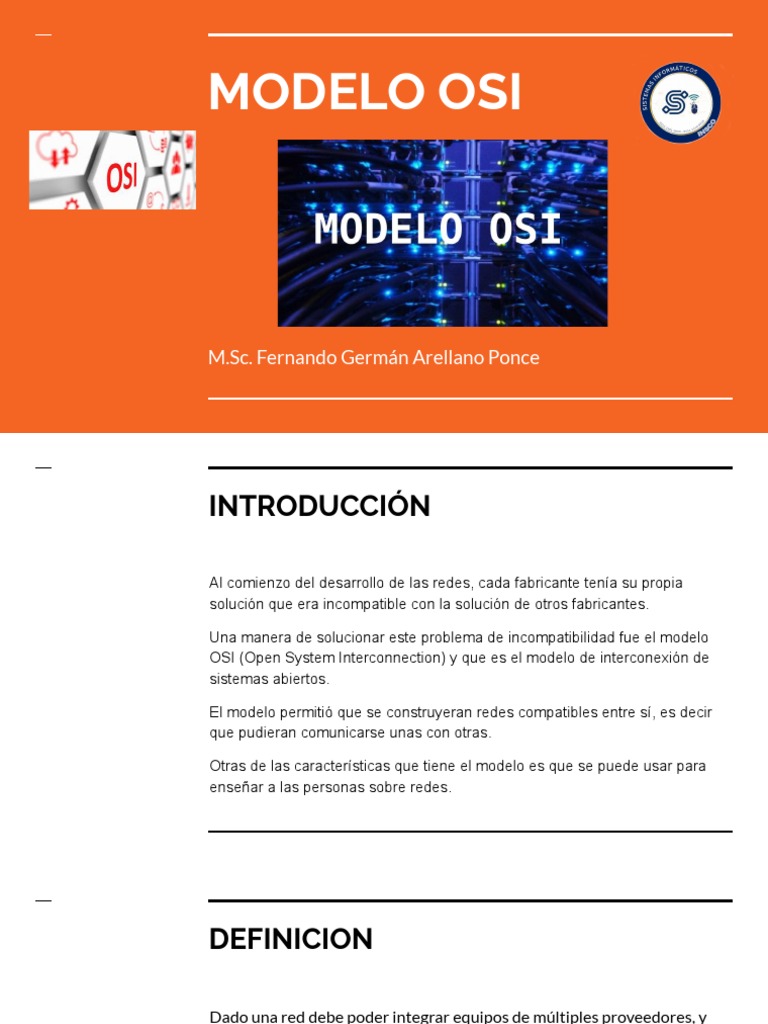

MODELO OSI

M.Sc. Fernando Germán Arellano Ponce

INTRODUCCIÓN

Al comienzo del desarrollo de las redes, cada fabricante tenía su propia

solución que era incompatible con la solución de otros fabricantes.

Una manera de solucionar este problema de incompatibilidad fue el modelo

OSI (Open System Interconnection) y que es el modelo de interconexión de
sistemas abiertos.

El modelo permitió que se construyeran redes compatibles entre sí, es decir

que pudieran comunicarse unas con otras.

Otras de las características que tiene el modelo es que se puede usar para
enseñar a las personas sobre redes.
DEFINICION

Dado una red debe poder integrar equipos de múltiples proveedores, y

con el fin de evitar situaciones confusas, la International Standard
Organization (ISO) definió un modelo de red por niveles o capas

Este se conoce como el modelo de referencia OSI (Open System

Interconection), o Interconexión de Sistemas Abiertos (ISA).

En una red existe una colección de máquinas destinadas a ejecutar

programas de usuario (HOST).

El trabajo de la red consiste en enviar mensajes (comunicación ó diálogo)

entre HOST.
CONCEPTO

El modelo OSI es un modelo de referencia para los

protocolos de red y está conformado por 7 capas.

Por sus siglas quiere decir Interconexión de Sistemas

abiertos (en inglés, Open System Interconnection ó
simplemente OSI).
 OSI

Usando un lenguaje más llano, el

Modelo de Referencia define qué
es lo que debe hacer cada capa,
pero no siempre especifica los
protocolos y servicios exactos
que deben llevar a cabo dichas
tareas, es decir cómo deben
hacerse.
La ISO ha elaborado estándares
para algunos protocolos, pero los
mismos no han tenido gran
trascendencia en el mercado.
CAPAS O NIVELES

Capa 1: Física

En esta capa vemos cosas como los niveles de voltaje, los conectores físicos, los tiempos,
tasa de datos, todo lo que sea físico.

Define las características físicas como cables, conectores, codificación, modulación.

Capa 2: Enlace de datos

Esta capa asegura que los datos estén formateados de la forma correcta, se encarga de la
detección de errores y se asegura de que los datos se entreguen de manera confiable. En
esta capa vive Ethernet, tanto las direcciones MAC como las tramas Ethernet están en la
capa de enlace de datos.
Capa 3: Red
Tanto IPv4 como IPv6 están en esta capa, que se encarga de la conectividad y la selección de la mejor ruta. Todos
los dispositivos conectados a la red necesita de una dirección IP única.

La Capa de Red cuenta con algunos protocolos, pero sólo uno es el mas importante, el Protocolo de Internet (en
ingles Internet Protocol ó IP).

Capa 4: Transporte
Esta capa se encarga del transporte de segmentos de redes entre los dispositivos de la red. En esta capa tenemos
los siguientes protocolos:

TCP: Protocolo que envía de forma confiable los datos

UDP: Protocolo que no envía de forma confiable los datos

Protocolo de de Control de Transmisión (en ingles Transmission Control Protocol ó TCP) y el Protocolo de

Datagramas de Usuario (en ingles User Datagram Protocol ó UDP) pertenecen a esta capa.
TCP incluye una característica de recuperación de errores. Para recuperarse de los errores, TCP utiliza el
concepto de acuses de recibo (ACK).
CAPAS
Capa 5: Sesión
La capa de sesión se encarga de establecer, gestionar y
finalizar sesiones entre dos hosts. Cuando navegas por un
sitio web en Internet, probablemente no sea el único usuario
del servidor web que aloja ese sitio web. Este servidor web
necesita realizar un seguimiento de todas las diferentes
«sesiones».
CAPAS

Capa 6: Presentación
Éste se asegurará de que la información sea legible para la capa de aplicación
formateando y estructurando los datos. La mayoría de las computadoras usan la
tabla ASCII para los caracteres. Si otra computadora utilizara otros caracteres
como EBCDIC, entonces la capa de presentación necesita «reformatear» los
datos para que ambas computadoras coincidan en los mismos caracteres.

Capa 7: Aplicación
En esta capa tenemos aplicaciones como el correo electrónico, browsing, http,
ftp y muchos más
La aplicación TCP/IP más popular hoy en día es el navegador web que usa el
protocolo HTTP.
Para enviar datos a través de la red, siempre debemos pasar por todas las
capas, una por una, sin saltarnos ninguna.
Durante la comunicación, cada capa tiene los “paquetes de información”,
llamados unidades de datos de protocolo o PDU (Protocol Data Units), que
en en cada capa tiene el siguiente nombre:
- Capa de transporte: la PDU es el segmento, por ejemplo segmentos
TCP
- Capa de red: la PDU es el paquete, por ejemplo paquetes IP
- Capa de enlace de datos: La PDU es la trama, por ejemplo la trama
Ethernet.
PROTOCOLOS
Ventajas

Menos complejo: El modelo de capas simplifica los conceptos representarlos en pequeñas

partes.

Comunicación estándar: Ayuda a los vendedores a crear productos y beneficia la competitividad.

Fácil aprendizaje: Facilita discutir sobre las funciones de los protocolos en perspectiva.

Fácil para el desarrollo: Reduce la complejidad permitiendo más fácilmente cambios y desarrollo
de productos más rápido.

Interoperatividad entre marcas: Productos que funcionan con los mismos estándares
permitiendo convivir varias marcas en una misma red.

Ingeniería modular: Una empresa puede escribir un software que funciona en una capa superior y
otra empresa puede desarrollar un software que se implemente en una capa inferior.
EJEMPLO
