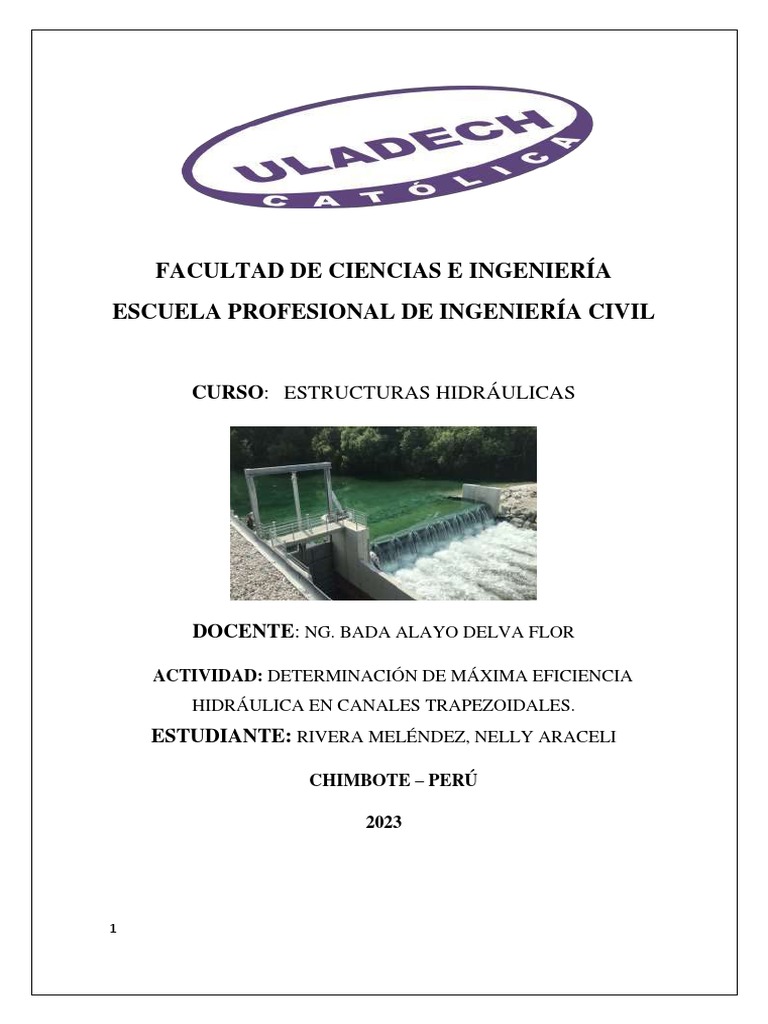

FACULTAD DE CIENCIAS E INGENIERÍA

ESCUELA PROFESIONAL DE INGENIERÍA CIVIL

CURSO: “ESTRUCTURAS HIDRÁULICAS

DOCENTE: NG. BADA ALAYO DELVA FLOR

ACTIVIDAD: DETERMINACIÓN DE MÁXIMA EFICIENCIA

HIDRÁULICA EN CANALES TRAPEZOIDALES.
ESTUDIANTE: RIVERA MELÉNDEZ, NELLY ARACELI

CHIMBOTE – PERÚ

2023

1
INTRODUCCIÓN
Dentro de la gran diversidad de ramas de la Ingeniería, se encuentra la Hidráulica la cual
da a conocer al estudiante de Ingeniería Civil los principios físicos del flujo de fluidos,
con el fin de brindar soluciones para la conducción de agua en sus diferentes tipos como
agua potable, aguas residuales y agua pluvial. Una de las formas más comunes de
conducción de agua en diferentes obras civiles son los canales, ya que forman una parte
importante por su funcionalidad, la cual se basa en su principio de conducción.
Es común encontrar obras hidráulicas, como los canales, los cuales debendiseñarse o
construirse, para lo cual es importante saber los fundamentos básicos sobre la Hidráulica
de Canales y conocer los diferentes comportamientos que éstos puedan presentar a lo
largo de su recorrido debido a los cambios dependiente, pero es muy frecuente que se
carezca del conocimiento adecuado, como lo son los diferentes métodos de análisis para
el diseño lo cual impide llevar a cabo dicho trabajo de forma rápida y ventajosa.

NORMA: ANA 0001746 “criterios de diseños de obras hidráulicas”

OBJETIVOS

 Conocer y aprender el trazo para el diseño de un canal trapezoidal.

 Analizar el comportamiento que tiene el flujo, cuando es conducido a lo largo de
un canal trapezoidal.

MARCO TEÓRICO

En un proyecto de riego, la parte correspondiente a su concepción, definido por su

planteamiento hidráulico, tiene principal importancia, debido a que es allí donde se
determinan las estrategias de funcionamiento del sistema de riego (captación, conducción,
canal abierto o a presión, regulación), por lo tanto, para desarrollar el planteamiento
hidráulico del proyecto se tiene que implementar los diseños de la infraestructura
identificada en la etapa de campo, canales, obras de arte (acueductos, canoas,
alcantarillas,tomas laterales etc), obras especiales bocatomas, desarenadores, túneles,
sifones, etc. El diseño de un canal comprende su revestimiento y la determinación de las
características hidráulicas como la velocidad y el tirante que permiten establecer el
régimen del flujo de agua en el canal. En el diseño se deben tener en cuenta ciertos

2
factores, tales como: tipo de material del cuerpo del canal, coeficiente de
rugosidad, velocidad máxima y mínima permitida, pendiente del canal y taludes, etc.
Canales de riego por su función:
Los canales de riego por sus diferentes funciones adoptan las siguientes denominaciones.
Canal de primer orden: Llamado también canal madre o de derivación y se le
trata siempre con pendiente mínima, normalmente es usado por un solo lado ya
que por el otro lado da con terrenos altos.
Canal de segundo orden: Llamados también laterales, son aquellos que salen del
canal madre y el caudal que ingresa a ellos, es repartido hacia los sub – laterales,
el área de riego que sirve un lateral se conoce como unidad de riego.
Canal de tercer orden: Llamados también sub – laterales y nacen de los canales
laterales, el caudal que ingresa a ellos es repartido hacia las propiedades
individuales atreves de las tomas del solar, el área de riego que sirve un sub –
lateral.

ELEMENTOS BÁSICOS EN EL DISEÑO DE CANALES.

Se consideran elementos; topográficos, geológicos, geotécnicos, hidrológicos,

hidráulicos, ambientales, agrológicos, entre otros.

 Trazo de canales: Cuando se trata de trazar un canal

o un sistema de canales es necesario recolectar la siguiente
información básica:
 Fotografías aéreas: imágenes satelitales, para localizar los poblados, caseríos,
áreas de cultivo, vías de comunicación, etc.
 Planos topográficos y catastrales.
 Estudios geológicos, salinidad, suelos y demás información que pueda conjugarse
en el trazo de canales.
Una vez obtenido los datos precisos, se procede a trabajar en gabinete dando un trazo
preliminar, el cual se replantea en campo, donde se hacen los ajustes necesarios,
obteniéndose finalmente el trazo definitivo.
 Reconocimiento del terreno: Se recorre la zona, anotándose todos los detalles
que influyen en la determinación de un eje probable de trazo, determinándose el
punto inicial y el punto final (georreferenciados).

3
  Trazo preliminar: Se procede a levantar la zona con una brigada topográfica,
clavando en el terreno las estacas de la poligonal preliminar y luego el
levantamiento con teodolito, posteriormente a este levantamiento se nivelará la
poligonal y se hará el levantamiento de secciones transversales, estas secciones se
harán de acuerdo a criterio, si es un terreno con una alta distorsión de relieve, la
sección se hace a cada 5 m, si el terreno no muestra muchas variaciones y es
uniforme la sección es máximo a cada 20 m.
 Trazo definitivo: Con los datos de (b) se procede al trazo definitivo, teniendo en
cuenta la escala del plano, la cual depende básicamente de la topografía de la zona
y de la precisión que se desea:

CANAL TRAPEZOIDAL
Los canales trapezoidales pertenecen también a los canales para aforar. La sección
transversal del flujo es triangular o trapezoidal con paredes lisas. En comparación con los
canales Parshall, suelen tener una pérdida de carga de presión menor con la misma
descarga y son más apropiados para descargas pequeñas.
Los canales para aforar se instalan principalmente en plantas depuradoras porque son
idóneos para aguas contaminadas. Además, pueden mantenerse fácilmente.
ELEMENTOS DE LA SECCION DE UN CANAL:

Donde:

T = Ancho superior del canal.

B = Plantilla

Z = valor horizontal de la inclinación del talud.

C = Berma del camino puede ser: .5: 0.75: 1.00m. según sea el canal.

V = Ancho del camino de vigilancia, puede ser: 3:4 y 6m. según el canal sea de tercer
segundo o primer grado respectivamente.

4
H = Altura de caja o profundidad de rasante del canal. En algunos casos el camino de
vigilancia puede ir en ambos márgenes según las necesidades del canal.

SECCIÓN DE MÁXIMA EFICIENCIA HIDRÁULICA

Uno de los aspectos de la hidráulica de mayor relevancia en el diseño de canales es el
relativo a la definición de la sección de Máxima Eficiencia Hidráulica. En términos
simples, la sección de Máxima Eficiencia Hidráulica es aquella para la cual se obtiene un
área mojada mínima para transportar determinado caudal, con rugosidad, pendiente y
forma geométrica especificada. De esta forma tendremos que, de lograrse el diseño con
la Sección de Máxima Eficiencia, se podrían minimizar las áreas y volúmenes de
excavación, así como las cantidades de obra relacionadas con la construcción del
revestimiento (menor perímetro mojado). De acuerdo a la geometría de la sección
transversal del canal se presentan, en la siguiente tabla, las propiedades de las secciones
de máxima eficiencia hidráulica:

Tabla: Relaciones geométricas de las secciones transversales más frecuentes.

5
EJEMPLO:
Un canal debe transportar 6m3/s. La inclinación de las paredes (talud) impuesta por la
naturaleza de terreno es de 60° con la horizontal. Determinar las dimensiones de la
sección transversal con la condición de obtener máxima eficiencia hidráulica. La
pendiente del fondo es de 0.003 y el coeficiente de rugosidad de Kutter se ha considerado
de 0.025.
Datos:

Solución

Tenemos que para la máxima eficiencia hidráulica:

6
 Entonces se concluye que y = 1.41m.

CONCLUSIONES

En general podemos decir que, para el caso de un canal trapecial revestido en la elección
de los parámetros geométricos de la sección transversal del canal, deben hacerse
intervenir los factores económicos asociados a la construcción de la obra. Esta
intervención podría desestimarse en un pre diseño considerando que el costo del canal
resultará proporcional al del revestimiento, más aún teniendo en cuenta que la sección
hidráulicamente más eficiente resulta ser la del menor perímetro mojado. En general, el
canal de aducción en una cuenca de montaña, es la obra que requiere las mayores
inversiones comparando con las demás obras civiles de un sistema hidráulico.

REFERENCIAS BIBLIOGRÁFICAS

Máxima Eficiencia Hidráulica – Slideshare. slideshare.net https://es.slideshare.net ›

máxima-eficiencia-hidráulica.

Criterios para Diseño de Canales | PDF | Riego – Scribd. scribd.com

https://es.scribd.com › document › Criterios-Para-Diseno...

Diseño y Construcción de un Canal Hidráulico de Pendiente ... scielo.cl

http://www.scielo.cl › scielo
