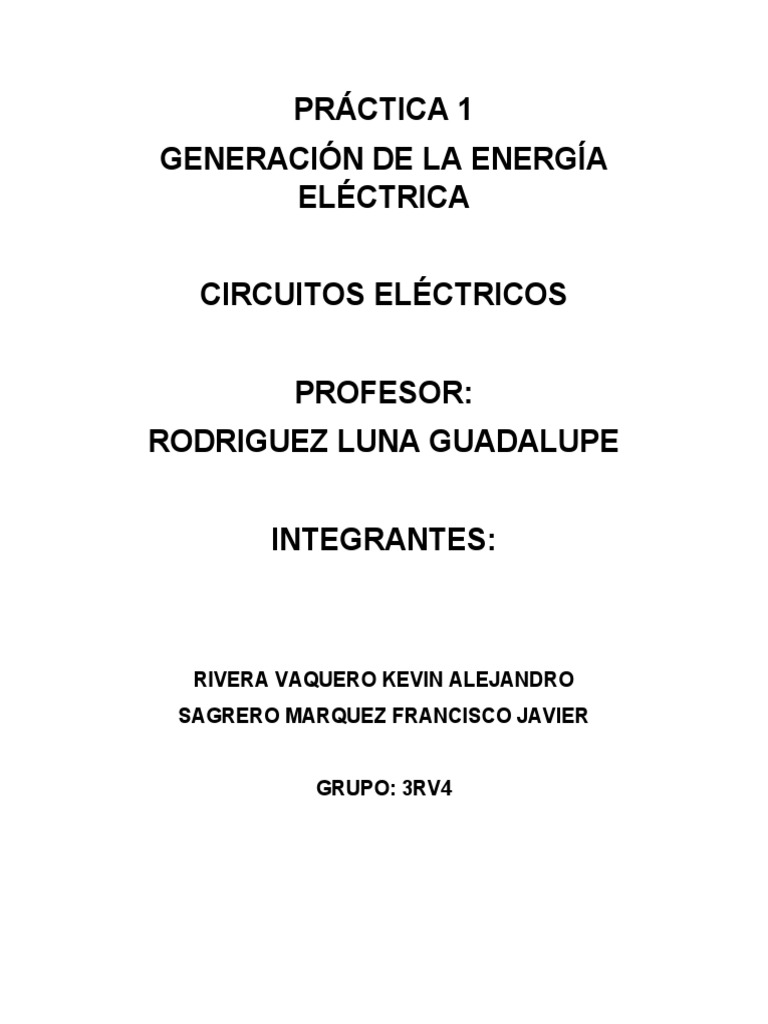

PRÁCTICA 1

GENERACIÓN DE LA ENERGÍA
ELÉCTRICA

CIRCUITOS ELÉCTRICOS

PROFESOR:
RODRIGUEZ LUNA GUADALUPE

INTEGRANTES:

RIVERA VAQUERO KEVIN ALEJANDRO


SAGRERO MARQUEZ FRANCISCO JAVIER

GRUPO: 3RV4
DESARROLLO:
1.- Generación de la corriente continua: Depende de dos cosas, las cuales son las
siguientes:
 Diferencia de potencial (voltaje en el cd)
 Intensidad de corriente eléctrica (corriente en el cd)
1.1.- Medición de voltaje con un multímetro cid
¿Qué es un multímetro? Un multímetro digital (DMM) es un instrumento de
comprobación utilizado para medir dos o más valores eléctricos, principalmente
tensión (voltios), corriente (amperios) y resistencia (ohmios). Es una herramienta
de diagnóstico estándar para los técnicos de las industrias eléctricas y
electrónicas.
Resultado de la medida de voltaje con el multímetro: 26.4
Debemos de seleccionar 10 volts
1.2.- Medición e voltaje con un osciloscopio: Seguido de esto, debemos de medir
el voltaje con un osciloscopio
¿Qué es un osciloscopio? La finalidad principal del osciloscopio es medir y mostrar
voltaje en función del tiempo. Son ampliamente usados para el diseño, la prueba y
la depuración eléctrica/electrónica de casi cualquier dispositivo que funcione con
electricidad.
Ecuación para la amplitud:
AMPLITUD= (ESCALA VERTICAL) (DIVISIONES VERITICALES)

(5V/DIV)(2DIV)=10V
2.- Generación de corriente alterna: es un tipo de corriente eléctrica, en la que la
dirección del flujo de electrones va y viene a intervalos regulares o en ciclos.
La corriente que fluye por las líneas eléctricas y la electricidad disponible
normalmente en las casas procedente de los enchufes de la pared es corriente
alterna.
2.1.- Medición de un voltaje de corriente alterna con multímetro: 131.6 VRHS
Seleccionar en 10v
2.2.- Medición de voltaje en el osciloscopio: las fórmulas para amplitud, periodo o
ciclo y frecuencia:
AMPLITUD = (ESCALA VERTICAL) (DIVISIONES) = VPICO
PERIODO O CICLO = (ESCALA HORIZONTAL) (# DE DIVISIONES) = S
FRECUENCIA = 1/T

PERIODO = (3.2) (5) = 16ms


FRECUENCIA = 1/16 = 62.5Hz
AMPLITUD = (2.8) (5) = 14Vpico
CONCLUSIÓN:
Es importante saber ocupar los instrumentos de medición para la corriente y saber
las ecuaciones para sacar los resultados debidos en cada una de las corrientes
(alterna o continua) como por ejemplo: el periodo, la frecuencia y la amplitud.
El uso de la corriente alterna y continua es importante en nuestro día a día, por
ejemplo la corriente que fluye por las líneas eléctricas y la electricidad disponible
normalmente en las casas procedente de los enchufes de la pared es corriente
alterna y saber hacer el cálculo de esta nos ayudará para solucionar problemas
eléctricos comunes.
