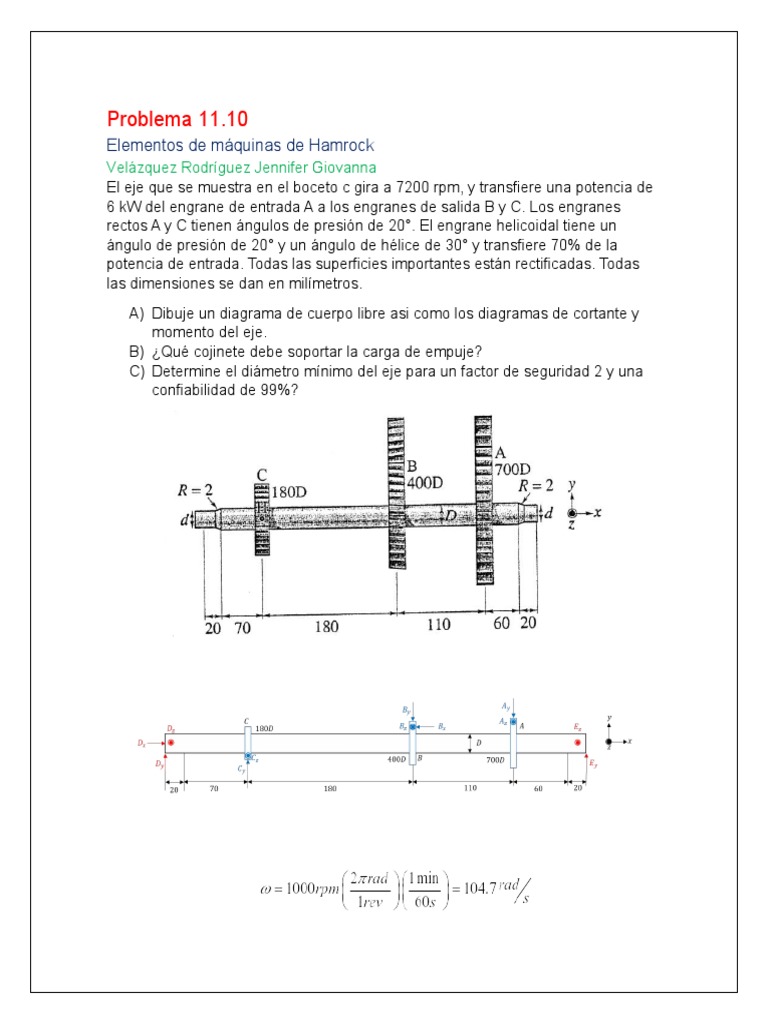

Problema 11.

10
Elementos de máquinas de Hamrock
Velázquez Rodríguez Jennifer Giovanna
El eje que se muestra en el boceto c gira a 7200 rpm, y transfiere una potencia de
6 kW del engrane de entrada A a los engranes de salida B y C. Los engranes
rectos A y C tienen ángulos de presión de 20°. El engrane helicoidal tiene un
ángulo de presión de 20° y un ángulo de hélice de 30° y transfiere 70% de la
potencia de entrada. Todas las superficies importantes están rectificadas. Todas
las dimensiones se dan en milímetros.
A) Dibuje un diagrama de cuerpo libre asi como los diagramas de cortante y
momento del eje.
B) ¿Qué cojinete debe soportar la carga de empuje?
C) Determine el diámetro mínimo del eje para un factor de seguridad 2 y una
confiabilidad de 99%?
Plano xy

Plano xz
Para pasar d de milímetros a metros
Se puede especificar un valor de 15 mm para la fabricación del eje, pero lo
correcto sería redondear al siguiente diámetro más alto de cinco milímetros Por lo
que, una mejor práctica de diseño sería un eje de 20 mm
Problema 11.24
Elementos de máquinas de Hamrock
Velázquez Rodríguez Jennifer Giovanna
Un volante con espesor de 20 mm, hecho de una aleación de aluminio 2014, gira a
9000 rpm en el motor de un carro de carreras. ¿Cuál es el factor de seguridad si la
aleación de aluminio 2014 es esfuerza a un cuarto de su limite a la fluencia a 9000
rpm? Para disminuir el diámetro exterior del volante, se investigan materiales
exóticos de alta densidad. Encuentre el mejor material de la tabla A.2 que pueda
sustituir a aleación de aluminio 2014, pero con el mismo factor de seguridad. El
volante esta maquinado de una pieza solida de una aleación de aluminio 2014 sin
orifico central, y el espesor no puede ser mayor de 20 mm.
Aluminio 2014

Plata
El esfuerzo de Von Mises es más de un cuarto del límite elástico. Por lo tanto, la
plata no puede ser el material sustituto.

Molibdeno
El esfuerzo de Von Mises es menor a un cuarto del límite elástico. Podemos elegir
el molibdeno como material sustituto.

Problema 7.14
Diseño de ingeniería mecánica de Shigley
Velázquez Rodríguez Jennifer Giovanna
Un eje con diámetro uniforme de 1 pulg tiene una longitud de 24 pulg entre
cojinetes.
a) Encuentre la velocidad crítica mínima del eje.
b) Si la meta es incrementar al doble la velocidad crítica, determine el nuevo
diámetro.
c) ¿Cuál es la velocidad crítica de un modelo del eje a la mitad del tamaño?

a)

Acero al carbono
b)

c)
