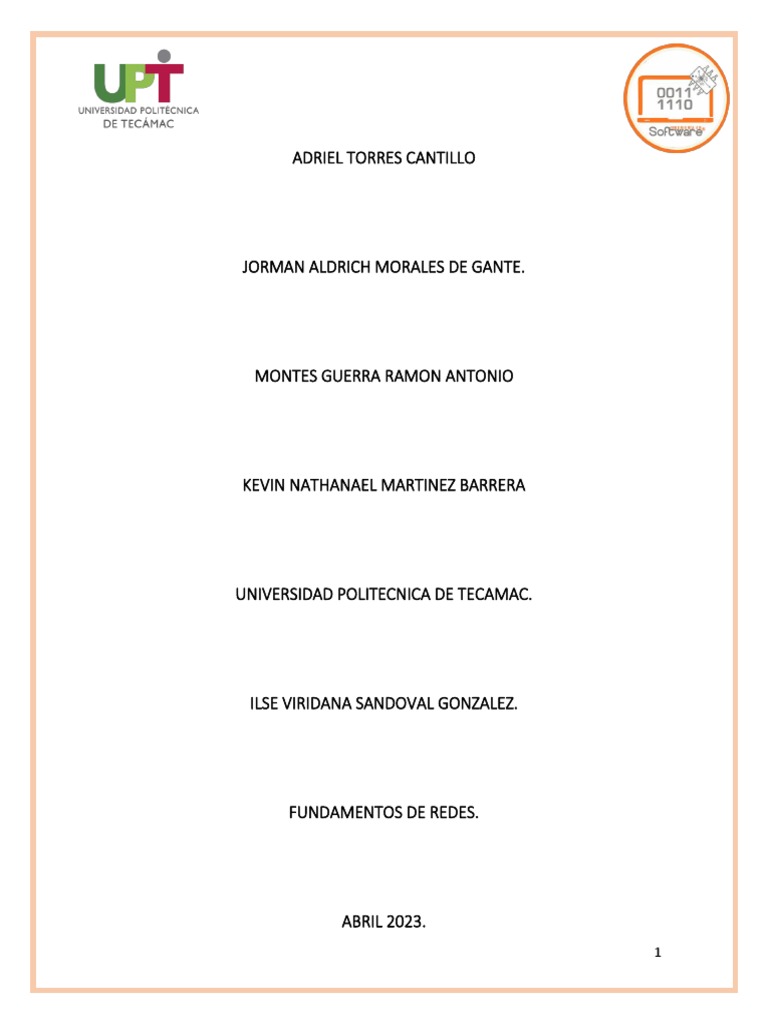

ADRIEL TORRES CANTILLO

JORMAN ALDRICH MORALES DE GANTE.

MONTES GUERRA RAMON ANTONIO

KEVIN NATHANAEL MARTINEZ BARRERA

UNIVERSIDAD POLITECNICA DE TECAMAC.

ILSE VIRIDANA SANDOVAL GONZALEZ.

FUNDAMENTOS DE REDES.

ABRIL 2023.
1
 INDICE.

¿Qué es una red wifi? .......................................................................................................................... 3

Tipos de módems wifi. ........................................................................................................................ 3
Tarjetas de red. ................................................................................................................................... 5
¿Como se establece una conexión wifi? ............................................................................................. 5
Tipos de red utilizadas en el wifi. ........................................................................................................ 6
Tipos de seguridad para redes wifi. .................................................................................................... 7
Reporte Packet Tracer ………………………………………………………………………………………………………………8-19

2
 ¿Qué es una Red wifi?
El término Wifi es una abreviación de Wireless Fidelity (Fidelidad sin cables o inalámbrica)
y hace referencia, realmente, a una marca comercial impulsada por Wi-Fi Alliance, la
empresa encargada de crear esta tecnología. Wifi es una tecnología de red inalámbrica a
través de la cual los dispositivos, como computadoras (portátiles y de escritorio),
dispositivos móviles (teléfonos inteligentes y accesorios) y otros equipos (impresoras y
videocámaras), pueden interactuar con Internet. Permite que estos dispositivos, entre
tantos otros, intercambien información entre sí y establezcan, de esta manera, una red.

La conectividad a Internet se logra a través de un router inalámbrico. Cuando accede a wifi,

se conecta a un router inalámbrico que permite que los dispositivos que admiten wifi
interactúen con Internet.

Tipos de Módems wifi.

Un modem es el aparato principal que permite que un ordenador cuente con una conexión
estable a internet.

Existen varios tipos de modem que se caracterizan gracias a sus funciones y diseños en
donde el principal es el modem analógico y del mismo se derivan otros.

• Modem analógico: Este funciona como un convertidor de señales digitales y

analógicas. Es decir, este es el dispositivo que convierte las señales de la
computadora en señales analógicas, o bien al revés. De este modo es que funciona
el envió y la recepción de los diversos datos que son enviados a través de la line
telefónica.
• Modem externo: este es el módem que es externo y que viene en su propia carcasa.
Por lo general, es portátil y su uso e instalación es muy sencillo. Debe ir conectado
de forma externa al ordenador y se caracteriza por contar con diversos puertos en
donde se irán conectando los distintos cables que deben conectar entre la línea
telefónica y el computador. Además, cuenta con luces que indican su

3
 funcionamiento, lo cual facilita el hecho de saber cuándo algo va mal con el
dispositivo.
• Modem interno: consiste en una tarjeta de expansión que cuenta con todos
aquellos elementos que son característicos del módem y que se conectan al
ordenador de diversas formas y en distintos formatos. Por lo general, este
dispositivo está integrado de forma directa con el computador y cuenta con la
ventaja de que funciona con la energía eléctrica con la que funciona el ordenador.
Este dispositivo también es bastante sencillo de instalar y se conecta con la línea
telefónica por medio de un cable.
• Modem digital: es aquel que funciona de maravilla y presenta una calidad muy
buena siempre que se cuenta con una línea telefónica digital (RDSI: Red Digital de
servicios Integrados), de este modo la conexión entre ambos elementos (ordenador-
línea telefónica) funciona de forma correcta. Es un dispositivo bastante avanzado
que cuenta con tres tiempos mínimos por medio de los cuales puedes establecer tu
conexión como mejor te parezca.

• Cable modem: consiste en un cable que transfiere los datos a través del ordenador
y el computador. Por lo general, suele observarse en diversos hogares y hasta en
oficinas establecidas de forma fija, ya que requiere de dos conexiones, en donde una
está en la pared y la otra en el ordenador. Dentro de este tipo de módem, se
encuentran dos modelos, que a continuación les presentamos:

o Modem coaxial de fibra óptica.

o Modem unidireccional.

4
 Tarjetas de red.
Una tarjeta de red es un periférico para computadoras que se anexa a la placa madre para
permitir que esta pueda establecer conexiones de red inalámbrica o por cableado.

Dependiendo del tipo de tarjeta, esta podrá compartir recursos como:

• Documentos.
• Conexión a internet.
• Acceso a impresoras.

La función básica de una red reduce el envío y recepción de datos.

Tipos de tarjetas de red:

• Ethernet: crea una red de índole domestica u oficina.

• Wifi: Tiene antenas encargadas de emitir y recibir datos.
• Token ring: Se basa en la topología en anillo.
• Arcnet: proporciona una topología física en forma de estrella.
• PCMCIA.

¿Cómo se establece una conexión wifi?

Como ya hemos comentado anteriormente, el funcionamiento del wifi se basa en

la transmisión y recepción de ondas de radio, un tipo de onda electromagnética. Algo que
también ocurre con la radio, la televisión y la telefonía móvil. Sin embargo, la diferencia está
en las frecuencias utilizadas por cada uno de ellos.

La red inalámbrica wifi se transmite en las frecuencias de 2,4 GHz o 5 GHz. Estas frecuencias
son más altas que las usadas por los propios móviles o las TV. Y al ser elevada, posibilita que
la señal transfiera más información. Además, utiliza los estándares de la red 802.11 ac.

5
En cualquier caso, para que el wifi funcione, se requiere de un router, el cual está conectado
a internet a través de un cable, que es el que distribuye la conexión a los distintos
dispositivos de forma inalámbrica.

Entonces, ¿cuál es el proceso de funcionamiento de un router wifi?:

1. El router obtiene los datos de una línea de teléfono o cable que esté enganchada a
ella.
2. Transforma la información digital en ondas de radio y estas serán transmitidas
dentro un alcance determinado.
3. Estas señales son localizadas por todos aquellos dispositivos que se encuentren
cerca y que contengan un adaptador inalámbrico.
4. Este adaptador inalámbrico traduce los datos en forma de señales digitales y las
transfiere utilizando una antena.
5. El microprocesador del dispositivo receptor interpreta estas señales digitales para
permitir la conexión a internet.

La conexión wifi es bi-direccional, por lo que este proceso también funciona a la inversa. Y
aunque parezca mentira, todos estos pasos suceden en tan sólo una fracción de segundo.
Todo ello gracias a la velocidad de las ondas de radio que viajan a la velocidad de la luz.

Tipos de red utilizadas en el wifi.

• Clase A: de 10.0.0.0 a 10.255.255.255. Utilizadas por grandes redes privadas, como
podría ser una multinacional.

• Clase B: de 172.16.0.0 a 172.31.255.255. Utilizadas por redes medianas, como

podría ser una PYME o un centro de estudios.

• Clase C: 192.168.0.0 a 192.168.255.255.

6
 Tipos de seguridad para redes wifi.
Cuando instalas una red WiFi, tienes varias opciones de seguridad para el router. Si el router
no está protegido, alguien podría acceder a él, utilizarlo para actividades ilegales en tu
nombre, rastrear tu uso de Internet o incluso instalar malware. Cuando se analiza la
seguridad de una red inalámbrica, hay varias opciones disponibles.

Estas opciones incluyen: WEP, WPA, ninguna, WPA2-Personal, WPA2-Empresas y,

posiblemente, WPA3. Dependiendo de la naturaleza de tu actividad en línea, necesitarás
más o menos seguridad.

El método de seguridad que elijas dependerá de las capacidades de tu router. Los

dispositivos más antiguos no son capaces de dar soporte a los nuevos protocolos de
seguridad como WPA3.

Si tienes la opción, aquí tienes la lista de los mejores protocolos de seguridad, ordenados
de más a menos seguro:

• WPA3 WPA2 Empresas

• WPA2 Personal
• WPA + AES
• WPA + TKIP
• WEP
• Red abierta (sin seguridad aplicada)

7
 REPORTE CISCO PACKET TRACER

Primeramente, Abrimos Cisco Packet Tracer

8
 Después seleccionamos 6 switches 2950-24 y los ponemos de la siguiente

manera, cada uno de estos excepto el de arriba va a tener 4 computadoras

Seleccionamos del icono del rayo las herramientas de cable y conectamos los

switches con el rayo (cable automático)

De esta forma quedarían conectados los switches entre si

9
Ahora seleccionamos una pc y le asignaremos una dirección ip en este caso la

Pc 0 tendrá la ip de 192.168.7.1 y repetiremos el mismo proceso con todo el

resto de computadoras asignado una nueva dirección ip

10
11
12
Una vez asignadas todas las direcciones ip pasaremos ahora a conectar los

switches con las pc con ayuda del cable cooper que el cable negro

13
Seleccionamos el puerto de FastEthernet en este caso por cada switch

seleccionaremos del puerto 0/2 al 0/5

De esta forma se puede visualizar correctamente la conexión

14
Pasamos ahora a comprobar el ping seleccionamos una computadora en este

caso PC 0 y en el apartado Desktop utilizaremos la herramienta Command

Prompt

15
16
 Seleccionamos el icono de mensaje

Seleccionamos dos computadoras para enviar las comunicaciones entre estas

17
Como podemos visualizar en este apartado se presentan los estatus de los

mensajes enviados

18
 Seleccionamos el modo de simulación para poder ver una vista de los

mensajes enviados

Podemos visualizar que los mensajes llegaron correctamente a su destino

19
