UNIVERSIDAD NACIONAL MICAELA BASTIDAS DE APURÍMAC

INGENIERÍA DE MINAS
DOCENTE: Ing. Hilario CARRASCO KOLQUE
SEMESTRE 2023- I

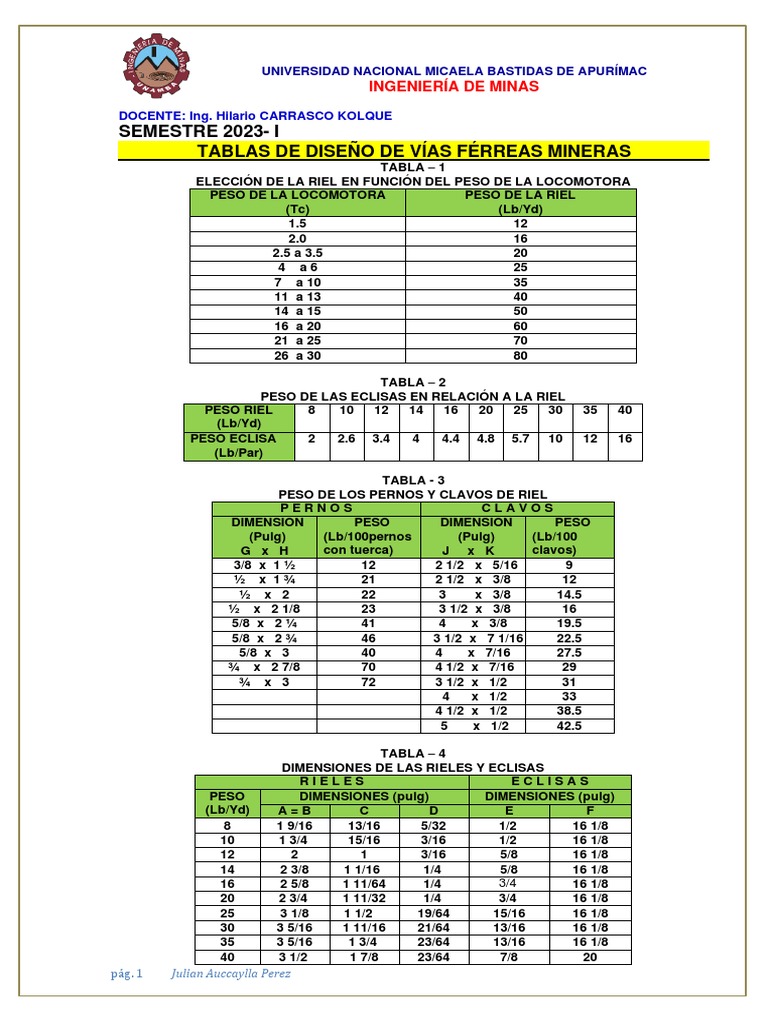

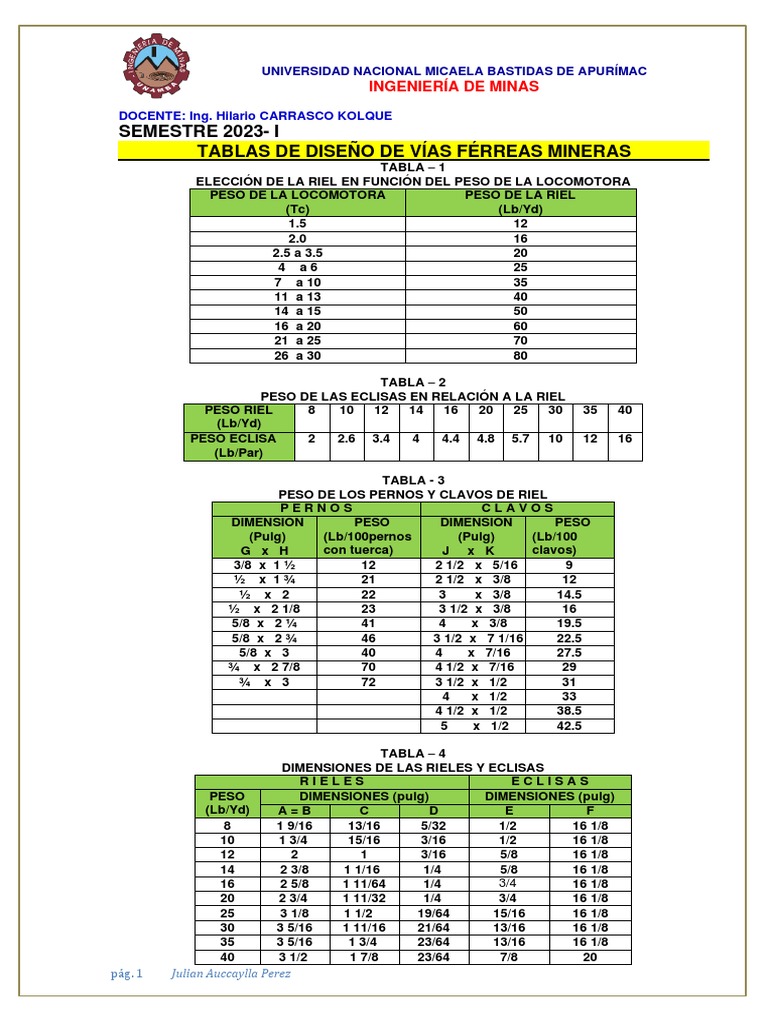

TABLAS DE DISEÑO DE VÍAS FÉRREAS MINERAS
TABLA – 1
ELECCIÓN DE LA RIEL EN FUNCIÓN DEL PESO DE LA LOCOMOTORA
PESO DE LA LOCOMOTORA PESO DE LA RIEL
(Tc) (Lb/Yd)
1.5 12
2.0 16
2.5 a 3.5 20
4 a6 25
7 a 10 35
11 a 13 40
14 a 15 50
16 a 20 60
21 a 25 70
26 a 30 80

TABLA – 2
PESO DE LAS ECLISAS EN RELACIÓN A LA RIEL
PESO RIEL 8 10 12 14 16 20 25 30 35 40
(Lb/Yd)
PESO ECLISA 2 2.6 3.4 4 4.4 4.8 5.7 10 12 16
(Lb/Par)

TABLA - 3
PESO DE LOS PERNOS Y CLAVOS DE RIEL
PERNOS CLAVOS
DIMENSION PESO DIMENSION PESO
(Pulg) (Lb/100pernos (Pulg) (Lb/100
G x H con tuerca) J x K clavos)
3/8 x 1 ½ 12 2 1/2 x 5/16 9
½ x 1¾ 21 2 1/2 x 3/8 12
½ x 2 22 3 x 3/8 14.5
½ x 2 1/8 23 3 1/2 x 3/8 16
5/8 x 2 ¼ 41 4 x 3/8 19.5
5/8 x 2 ¾ 46 3 1/2 x 7 1/16 22.5
5/8 x 3 40 4 x 7/16 27.5
¾ x 2 7/8 70 4 1/2 x 7/16 29
¾ x 3 72 3 1/2 x 1/2 31
4 x 1/2 33
4 1/2 x 1/2 38.5
5 x 1/2 42.5

TABLA – 4
DIMENSIONES DE LAS RIELES Y ECLISAS
RIELES ECLISAS
PESO DIMENSIONES (pulg) DIMENSIONES (pulg)
(Lb/Yd) A=B C D E F
8 1 9/16 13/16 5/32 1/2 16 1/8
10 1 3/4 15/16 3/16 1/2 16 1/8
12 2 1 3/16 5/8 16 1/8
14 2 3/8 1 1/16 1/4 5/8 16 1/8
16 2 5/8 1 11/64 1/4 3/4 16 1/8
20 2 3/4 1 11/32 1/4 3/4 16 1/8
25 3 1/8 1 1/2 19/64 15/16 16 1/8
30 3 5/16 1 11/16 21/64 13/16 16 1/8
35 3 5/16 1 3/4 23/64 13/16 16 1/8
40 3 1/2 1 7/8 23/64 7/8 20
pág. 1 Julian Auccaylla Perez
 TABLA – 5
DIMENSIONES DE LOS PERNOS Y CLAVOS DE RIEL

PESO PERNOS Y TUERCAS CLAVOS

RIEL DIMENSIONES (Pulg) DIMENSIONES (Pulg)
(Lb/Yd) G x H I J x K
8 3/8 x 1 1/2 5/8 2 1/2 x 5/16
10 3/8 x 1 1/2 13/16 2 1/2 x 5/16
12 1/2 x 1 3/4 13/16 3 x 3/8
14 1/2 x 1 3/4 13/16 3 x 3/8
16 1/2 x 1 3/4 13/16 3 1/2 x 3/8
20 1/2 x 2 1 3 1/2 x 3/8
25 5/8 x 2 1/4 1 4 x 1/2
30 5/8 x 2 1/2 1 4 x 1/2
35 5/8 x 2 3/4 1 4 1/2 x 1/2
40 3/4 x 3 13/16 5 x 1/2

TABLAS DE FAJAS TRANSPORTADORAS MINERAS

TABLA – 1
RESISTENCIA A LA TRACCION
CARACTERISTICA RESISTENCIA A LA TRACCION
LONGITUDINAL TRANSVERSAL
(Kg/cm) (Kg/cm)
B50 50 20
B60 60 25
B80 80 30
B100 100 50
Z90 90 40
Z100 100 40
R125 125 70
R150 150 70
R175 175 70
R200 200 75
R225 225 75
R250 250 75
TABLA – 2
SECCION DE CARGA (cm2) EN CINTAS EN FORMA DE CANAL
SECCION DE M500 M650 M800 M1000
CINTAS EN FORMA (cm2) (cm2) (cm2) (cm2)
DE CANAL
INCLINACION
DE LA CINTA 193 350 530 875
0° - 5°
INCLINACION 105 – α 105 – α 105 – α 105 – α
DE LA CINTA 195 . . . . . 350 . . . . . 550 . . . . . 875 . . . . .
5° - 18° 100 100 100 100

TABLA – 3
PESO DE LA CINTA INCLUIDA LAS PARTES MOVILES
CINTA EN FORMA DE M500 M650 M800 M1000
CANAL
Nº DE RAMALES 5 5 5 5
(z)
DISTANCIA ENTRE
RODILLO (m) 2-2 1.5 - 3 1.5 - 3 1.5 - 3

RAMAL SUPERIOR
RAMAL INFERIOR 17.5 23.3 23.10 39.10
(Kg/cm)
MATERIAL 18.6 25.7 31.10 43.00
INCOMBUSTIBLE
pág. 2 Julian Auccaylla Perez
 TABLA – 4
FRICCION DE LOS RODILLOS
DIAMETRO POLEA COEFICIENTE DE
POLINES (Pulg) FRICCION (f)
4 0.0375
5 0.0360
6 0.0300
7 0.0200

TABLA – 5
CONDICIONES DE NO DESLIZAMIENTO DE LA FAJA
ESTADO f 180º 190º 200º 210º 310º 400º 410º
a(e) fg 0.2 1.87 1.94 2.01 3.03 3.80 4.03 4.18
b 0.25 2.19 2.30 2.40 3.50 5.24 5.71 6.60
c 0.30 2.58 2.72 2.86 3.00 7.31 8.12 8.56
d 0.40 3.51 3.77 3.04 4.23 14.30 16.30 17.80
ESTADO:
a = Es un tambor no revestido no húmedo
b = Es un tambor no revestido húmedo – seco c = Es un
tambor no revestido seco
d = Es un tambor con revestimiento de tela o de madera

TABLA – 6
DETERMINACION DEL MOTOR
ANCHO FAJA VALOR DE
(mm) (c)
600 0.02
700 0.024
800 0.028
900 0.032

TABLAS DE DISEÑO TRANSPORTE POR IZAJE

DIÁMETRO REAL DEL CABLE (FABRICA)

DIAMETRO DEL CABLE. ( Pulg.) FACTOR DE

Fraccion Decimal CABLEADO. (X)
1/8 0.125 4.25
1/4 0.250 1.018
3/8 0.375 0.466
7/16 0.438 0.341
1/2 0.500 0.262
9/16 0.563 0.2064
5/8 0.625 0.168
3/4 0.750 0.116
7/8 0.875 0.085
1 1 0.0655
1 1/4 1.250 0.0418
1 3/8 1.375 0.0347
1 1/2 1.500 0.0292
1 5/8 1.625 0.0298
1 3/4 1.750 0.0214
2 2.000 0.0164
2 1/4 2.250 0.013
2 1/2 2.500 0.0105

pág. 3 Julian Auccaylla Perez
