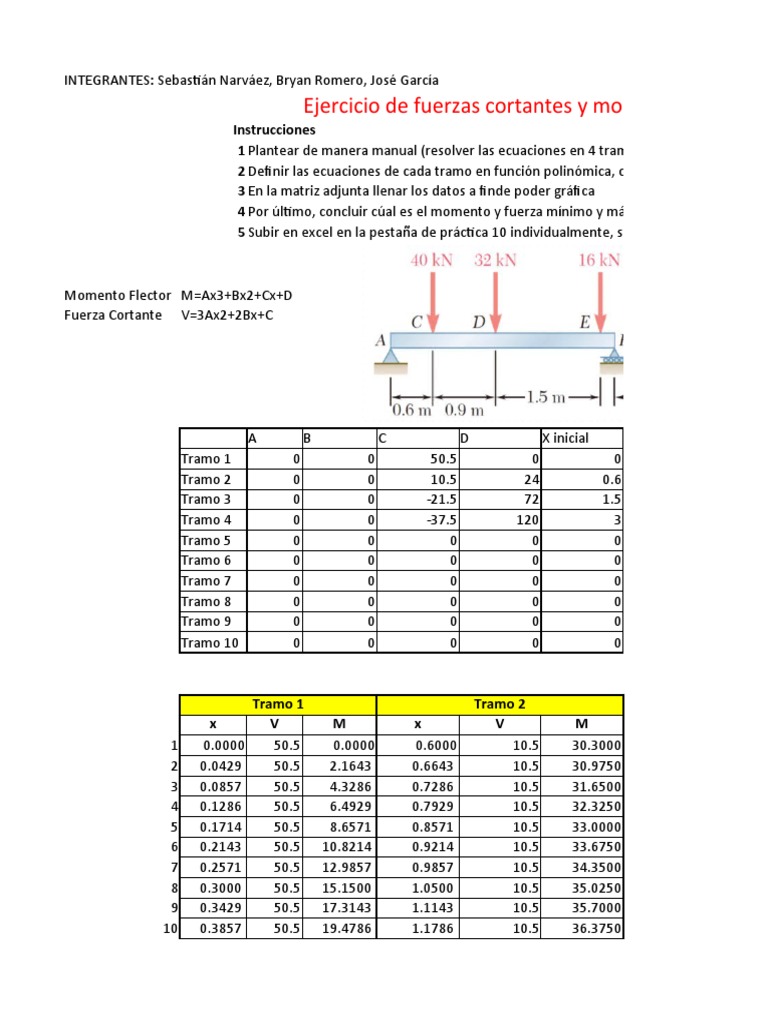

INTEGRANTES: Sebastián Narváez, Bryan Romero, José García

Ejercicio de fuerzas cortantes y momento flectores

Instrucciones
1 Plantear de manera manual (resolver las ecuaciones en 4 tramos tomar como referen
2 Definir las ecuaciones de cada tramo en función polinómica, como se aprecia la formu
3 En la matriz adjunta llenar los datos a finde poder gráfica
4 Por último, concluir cúal es el momento y fuerza mínimo y máximo a lo largo de toda
5 Subir en excel en la pestaña de práctica 10 individualmente, si existe plágio la nota ce

Momento Flector M=Ax3+Bx2+Cx+D

Fuerza Cortante V=3Ax2+2Bx+C

A B C D X inicial
Tramo 1 0 0 50.5 0 0
Tramo 2 0 0 10.5 24 0.6
Tramo 3 0 0 -21.5 72 1.5
Tramo 4 0 0 -37.5 120 3
Tramo 5 0 0 0 0 0
Tramo 6 0 0 0 0 0
Tramo 7 0 0 0 0 0
Tramo 8 0 0 0 0 0
Tramo 9 0 0 0 0 0
Tramo 10 0 0 0 0 0

Tramo 1 Tramo 2
x V M x V M
1 0.0000 50.5 0.0000 0.6000 10.5 30.3000
2 0.0429 50.5 2.1643 0.6643 10.5 30.9750
3 0.0857 50.5 4.3286 0.7286 10.5 31.6500
4 0.1286 50.5 6.4929 0.7929 10.5 32.3250
5 0.1714 50.5 8.6571 0.8571 10.5 33.0000
6 0.2143 50.5 10.8214 0.9214 10.5 33.6750
7 0.2571 50.5 12.9857 0.9857 10.5 34.3500
8 0.3000 50.5 15.1500 1.0500 10.5 35.0250
9 0.3429 50.5 17.3143 1.1143 10.5 35.7000
10 0.3857 50.5 19.4786 1.1786 10.5 36.3750
11 0.4286 50.5 21.6429 1.2429 10.5 37.0500
12 0.4714 50.5 23.8071 1.3071 10.5 37.7250
13 0.5143 50.5 25.9714 1.3714 10.5 38.4000
14 0.5571 50.5 28.1357 1.4357 10.5 39.0750
15 0.6000 50.5 30.3000 1.5000 10.5 39.7500
0.6000 10.5 30.3 1.5000 -21.5000 39.7500

ESFUERZO CORTANTE FLECTOR

60

40

20

0
0.0000 0.5000 1.0000 1.5000 2.0000 2.5000 3.0000 3.5000

-20

-40

-60
es y momento flectores
es en 4 tramos tomar como referencia las distancias)
linómica, como se aprecia la formula del momento Flector

ínimo y máximo a lo largo de toda la viga

almente, si existe plágio la nota cera la mínima establecida

TRAMO DISTANCIA MOMENTOS

1 0 0.6 MI = 50,5x
2 0.6 1.5 MII = -10,5x+24
3 1.5 3 MIII = -21x+120
4 3 3.2 MIV = -37,5x+120

X final
0.6
1.5
3
3.2
0
0
0
0
0
0

Tramo 3 Tramo 4
x V M x V M
1.5000 -21.5000 39.7500 3.0000 -37.50000 7.5000
1.6071 -21.5000 37.4464 3.0143 -37.50000 6.9643
1.7143 -21.5000 35.1429 3.0286 -37.50000 6.4286
1.8214 -21.5000 32.8393 3.0429 -37.50000 5.8929
1.9286 -21.5000 30.5357 3.0571 -37.50000 5.3571
2.0357 -21.5000 28.2321 3.0714 -37.50000 4.8214
2.1429 -21.5000 25.9286 3.0857 -37.50000 4.2857
2.2500 -21.5000 23.6250 3.1000 -37.50000 3.7500
2.3571 -21.5000 21.3214 3.1143 -37.50000 3.2143
2.4643 -21.5000 19.0179 3.1286 -37.50000 2.6786
2.5714 -21.5000 16.7143 3.1429 -37.50000 2.1429
2.6786 -21.5000 14.4107 3.1571 -37.50000 1.6071
2.7857 -21.5000 12.1071 3.1714 -37.50000 1.0714
2.8929 -21.5000 9.8036 3.1857 -37.50000 0.5357
3.0000 -21.5000 7.5000 3.2000 -37.50000 0.0000
3.0000 -37.50000 7.5000 3.2000 0.00000 0.0000

MOMENTO FLECTOR
45.0000
40.0000
35.0000
30.0000
25.0000
20.0000
15.0000
10.0000
5.0000
0.0000
0.0000 0.5000 1.0000 1.5000 2.0000 2.5000 3.0000 3.5000
 Tramo 5 Tramo 6 Tramo 7
x V M x V M x
Tramo 7 Tramo 8 Tramo 9
V M x V M x V
Tramo 9 Tramo 10
M x V M
