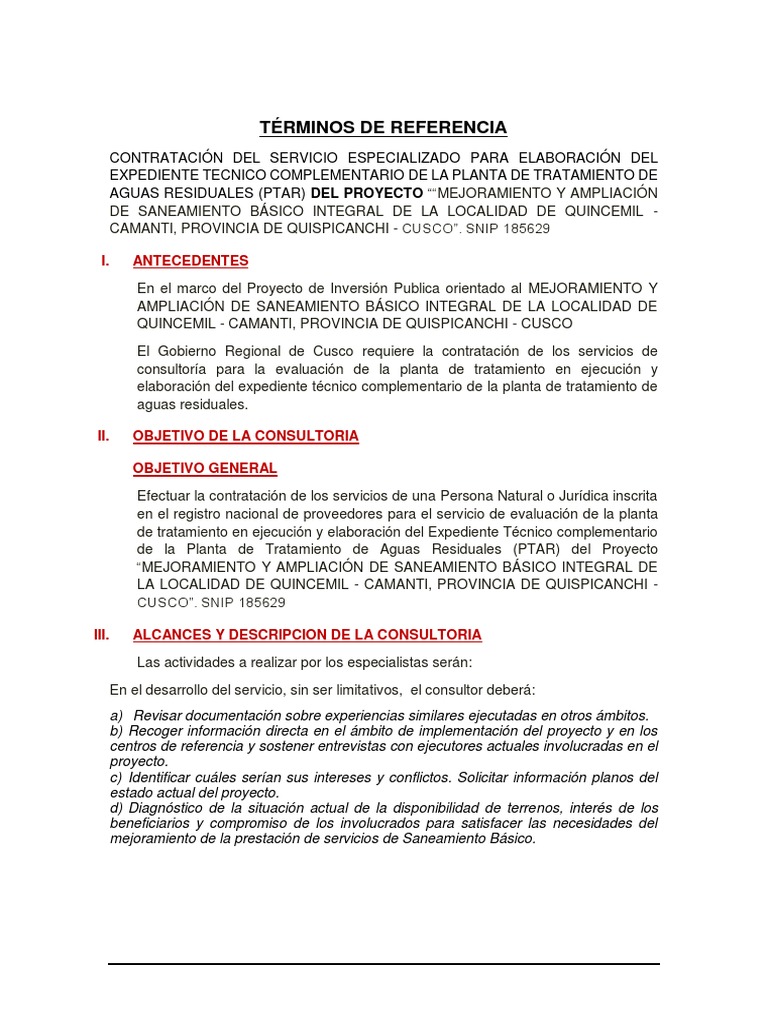

TÉRMINOS DE REFERENCIA

CONTRATACIÓN DEL SERVICIO ESPECIALIZADO PARA ELABORACIÓN DEL

EXPEDIENTE TECNICO COMPLEMENTARIO DE LA PLANTA DE TRATAMIENTO DE
AGUAS RESIDUALES (PTAR) DEL PROYECTO ““MEJORAMIENTO Y AMPLIACIÓN
DE SANEAMIENTO BÁSICO INTEGRAL DE LA LOCALIDAD DE QUINCEMIL -
CAMANTI, PROVINCIA DE QUISPICANCHI - CUSCO”. SNIP 185629

I. ANTECEDENTES

En el marco del Proyecto de Inversión Publica orientado al MEJORAMIENTO Y

AMPLIACIÓN DE SANEAMIENTO BÁSICO INTEGRAL DE LA LOCALIDAD DE
QUINCEMIL - CAMANTI, PROVINCIA DE QUISPICANCHI - CUSCO

El Gobierno Regional de Cusco requiere la contratación de los servicios de

consultoría para la evaluación de la planta de tratamiento en ejecución y
elaboración del expediente técnico complementario de la planta de tratamiento de
aguas residuales.

II. OBJETIVO DE LA CONSULTORIA

OBJETIVO GENERAL

Efectuar la contratación de los servicios de una Persona Natural o Jurídica inscrita

en el registro nacional de proveedores para el servicio de evaluación de la planta
de tratamiento en ejecución y elaboración del Expediente Técnico complementario
de la Planta de Tratamiento de Aguas Residuales (PTAR) del Proyecto
“MEJORAMIENTO Y AMPLIACIÓN DE SANEAMIENTO BÁSICO INTEGRAL DE
LA LOCALIDAD DE QUINCEMIL - CAMANTI, PROVINCIA DE QUISPICANCHI -
CUSCO”. SNIP 185629

III. ALCANCES Y DESCRIPCION DE LA CONSULTORIA

Las actividades a realizar por los especialistas serán:

En el desarrollo del servicio, sin ser limitativos, el consultor deberá:

a) Revisar documentación sobre experiencias similares ejecutadas en otros ámbitos.
b) Recoger información directa en el ámbito de implementación del proyecto y en los
centros de referencia y sostener entrevistas con ejecutores actuales involucradas en el
proyecto.
c) Identificar cuáles serían sus intereses y conflictos. Solicitar información planos del
estado actual del proyecto.
d) Diagnóstico de la situación actual de la disponibilidad de terrenos, interés de los
beneficiarios y compromiso de los involucrados para satisfacer las necesidades del
mejoramiento de la prestación de servicios de Saneamiento Básico.
 El contratista deberá realizar lo siguiente:

 Evaluación integral de la planta de tratamiento actual y en base a

ello realizar el expediente complementario de los sistemas faltantes
o componentes para funcionamiento correcto de la PTAR.
 Diseñar el Sistema de instalaciones eléctricas integral para la
planta de tratamiento ( en base a los diseños de bombas y otros
deberá determinas y diseñar sub estación si amerita la planta de
tratamiento. Ambientes para sub estación o sistema de control
electromecánico.
 Diseñar las instalaciones eléctricas en general tableros de
arranque y parada de electrobombas.
 Diseñar el Sistema de Bombeo de lodos
 Diseñar el Sistema de Captación de biogás
 Diseñar el Sistema de Quemador de biogás
 Diseñar el sistema de Recirculación de lixiviado
 Diseñar el Sistema estructural del techo del Lecho de secado de lodos
 Diseñar el Dispositivos de entrada y salida de la laguna facultativa y
laguna de maduración
 Diseñar la Fosa de lodos (El proyectista deberá justificar técnica y
económicamente el sistema de almacenamiento, disposición final
y utilización de lodos deshidratados.)
 Y otros que el proyectista que viere por conveniente para el
funcionamiento adecuado de la planta de tratamiento según normativa
vigente.
 Elaborar el Plan de operación y mantenimiento de la planta de
tratamiento y sus sistemas complementarios

IV. PERFIL DEL CONSULTOR

11.1 PROVEEDOR, POSTOR O CONTRATISTA

Podrán ser proveedores, postores o contratistas, todas aquellas personas
naturales o jurídicas. Devera cumplir con lo siguiente:

Devera contar con RNPcomo consultor de obra categoría A especialidad

saneamiento y afines.

 conocer sobre la normativa técnica y reglamentaria vigente aplicable al

objeto de la Proveeduría.
 Prestar los servicios de conformidad a los Términos de Referencia.
 El proveedor deberá coordinar permanentemente con la residencia y
supervisión de obra, con la finalidad de obtener un proyecto de conformidad
a los requerimientos.
 No se considerará recibida la presentación de los estudios, cuando este se
encuentre incompleto o de escaso desarrollo, procediéndose de acuerdo a
la normatividad vigente.
  Cumplir con el contrato de proveeduría y recabar la información básica sobre
incorporación de criterios de diseño en los estudios respectivos.
 El proveedor deberá realizar todos los trabajos a todo costo, asumiendo
todos los costos y gastos, utilizando sus propios recursos y se proveerá de
personal profesional idóneo, equipos, herramientas, suministros, accesorios
necesarios y otros servicios para cumplir con el objeto de convocatoria.
 Los documentos de todas las presentaciones deberán ser debidamente
foliados, sellados y firmados por el personal responsable.
 Absolver en los plazos previstos, las observaciones dadas por la entidad.

 El consultor antes de cotizar deberá realizar visita a acampo para

verificación del estado actual de la obra y recabar información técnica de la
obra.

Equipo Técnico:

Es requisito indispensable para participar en la presente convocatoria que el

postor cuente con un equipo mínimo de profesionales:

Personal clave
Cargo Profesión Experiencia
- Experiencia profesional general mínima de 07
años desde la obtención del título.
- Experiencia especifica como jefe de proyecto,
supervisor u coordinador de proyectos de
inversión publica minimo de 05 años
JEFE DE
Ingeniero civil - Experiencia específica en proyectos de
PROYECTO
saneamiento de 03 años
- Especialidad, cursos, diplomados en Gestión
ambiental mayor a 200 horas academicas
- Cursos, diplomados en Tratamiento de aguas
residuales mayor a 30 horas academicas

- Experiencia profesional general mínima de 05

años desde la obtención del título.

- Experiencia específica en proyectos de

saneamiento de 03 años

PROYECTISTA Ingeniero sanitario

- Especialidad, cursos, diplomados en
Proyectos de Inversión Pública mayor a 200
horas academicas

- Cursos, diplomados en temas ambientales

mayor a 30 horas academicas

- Experiencia profesional general mínima de 05

Ingeniero
años desde la obtención del título.
PROYECTISTA ambiental o
geólogo
- Experiencia específica en estudios de impacto
 ambiental de 03 años

- Especialidad, cursos, diplomados en Calidad

Ambiental mayor a 200 horas academicas

- Experiencia profesional general mínima de 03

años desde la obtención del título.

- Experiencia específica en proyectos de

Ingeniero electricidad, redes, iluminación, electrificación,
PROYECTISTA
electricista etc; mínimo de 01 años

- Especialidad, cursos y/o diplomados

V. NORMATIVIDAD LEGAL

El presente trabajo de consultoría deberá realizarse de acuerdo con las

disposiciones legales y normas técnicas vigentes que se indican a continuación:

 Norma Técnica OS.090 –Plantas de Tratamiento de Aguas Residuales- del

Reglamento Nacional de Edificaciones (RNE)
 Decreto Supremo Nº 003-2010-MINAM, Limites Máximos Permisibles (LMP)
par efluentes de Planta de Tratamiento de Aguas Residuales Domésticas.

VI. LUGAR Y PLAZO DEL SERVICIO

Lugar a desarrollar el servicio:

UBICACIÓN POLÍTICA
Departamento : CUSCO.
Provincia : QUISPICANCHIS.
Distrito : CAMANTI QUINCEMIL.
Centro Poblado : QUINCEMIL.

Plazo:

El plazo del servicio será no mayor a VEINTE (20) DÍAS CALENDARIO para la
presentación del Expediente Técnico complementario de la PTAR, contados a partir
del día siguiente de la suscripción del contrato dicho plazo no comprende tiempos
requeridos para las revisiones, observaciones y/o absoluciones.

VII. ENTREGABLE

El entregable final será de:

 02 ejemplar original debidamente sellado, firmado y foliado.

 01 ejemplar copia simple.
 01 CD con la información y data digital en formatos originales.
El expediente técnico deberá contener como mínimo:

 Memoria descriptiva del proyecto.

 De la lectura de la memoria, debe obtenerse claramente sin consultar
restantes documentos una idea concreta de lo que el proyecto representa,
por ello debe contenerse antecedente e información suficiente para
proporcionar un conocimiento completo de la justificación adoptada, la forma
en que ha de llevarse a cabo, la cuantía de la inversión y todo lo relacionado
a la ejecución.

 Especificaciones técnicas
Las especificaciones técnicas corresponderán a cada una de las partidas
del presupuesto base ya deberá contener descripción, materiales, equipo,
método de ejecución, método de medición y forma de pago, se deberá
colocar especificaciones sobre seguridad e higiene ocupacional para la
obra.

 Planilla de metrados
La planilla de metrados deberá ser elaborada de acuerdo al reglamento
nacional de metrados y planos finales, todas las partidas del presupuesto
base deberán tener su plantilla de metrados, estarán en una hoja de cálculo
y contendrá un croquis que sustente metrados.

 Presupuesto de obra
El presupuesto base deberá contener los costos directos e indirectos cuyo
cálculo deberá adjuntarse al expediente técnico:

 Presupuesto analítico
Deberá contener los costos directos e indirectos, debiendo estar de acuerdo
con la descripción de específicas establecida en los clasificadores de gastos
del MEF.

 Desagregado de gastos generales

La determinación de gastos fijos y variables

 Listado total de insumos

La relación de insumos deberá ser clasificada por los rubros de mano de
obra, materiales y equipo.

 Análisis de costos unitarios

Todas las partidas del presupuesto base deberán tener su análisis de costos
unitarios, en ningún caso se deberá tener partidas globales y/o estimadas.
Deberá realizar el cálculo de la mano de obra, respetando las leyes sociales
y de construcción civil, así como los materiales con costo incluido colocado
en la obra.

 Cronograma de ejecución de obra

Se presentará el cronograma de ejecución de obra.

 Cronograma valorizado de avance de obra

Se presentará el cronograma de avance de obra en base al diagrama de la
ruta crítica.

 Diagrama de Gantt
Se presentará el diagrama de la ruta crítica (en función al diagrama de
Gantt), en base a los rendimientos de cada partida del presupuesto base.
 Fórmula Polinómica
Deberá contener una memoria descriptiva donde se describirá los criterios
que se consideró para la elaboración de las formulas Polinómicas. Las
formulas Polinómicas serán procesadas sobre la base del presupuesto base
y serán elaboradas de acuerdo a las normas vigentes y sustentadas
matemáticamente.

 Estudio de impacto ambiental

Deberá de ser elaborado de tal manera que constituyan instrumentos
eficaces para la toma de decisiones sobre la viabilidad ambiental de los
proyectos que componga el expediente técnico se deberá seguir los
lineamientos comprendidos en la “guía de contenido mínimo de un estudio
de impacto ambiental para proyectos de infraestructura” recomendada por
el Ministerio de vivienda, construcción y saneamiento”.
- Certificado Ambiental o FTA.

 Memorias de calculo
Diseño de los Sistema de sistema planteado

 Plano topográfico con curvas de nivel

Donde se pueda ver el sector a trabajar y alrededores, y para tener
conocimiento de la pendiente del terreno

 Perfiles Longitudinales
Donde se ubiquen cotas de altura y pendientes de lo existente y lo
proyectado

 Secciones Transversales
Donde se ubiquen cotas de altura y pendientes de lo existente y lo
proyectado

 Planos de Detalles de Obras

Los planos deberán contener todos los planos finales del proyecto que
señala el reglamento nacional de edificaciones, así como los que sean
considerados por la Entidad como necesarios para la ejecución de obra. Los
planos deberán de ser correlativos y deben llevar su hoja de índice.

 Anexo Fotográfico
Referente al estado actual del sector donde se realizará el proyecto.

 Cotizaciones Actualizadas de Lista de Insumos (mínimo 02 por insumo)

 Manual de Operación y Mantenimiento

 Estudios Básicos

1. Estudio Topográfico de la PTAR deberá ser replanteado considerando

los drenes ya ejecutados y otras estructuras construidas.
 2. información Biológica del agua residual cruda.
3. Caudal de tratamiento (promedio y máximo).
4. Calidad del agua residual a ser tratada
5. Caudal mínimo y calidad del Cuerpo receptor

 Documentos Complementarios

1. Otros: Que demande el proyecto y a criterio del Jefe de Proyecto.

2. Revisar si por el tipo de suelo no se requiere de otra estructura
adicional.
VIII. CONFORMIDAD DEL SERVICIO

La conformidad será previa a La Evaluación del Expediente Técnico

complementario estará a cargo de la Oficina de Supervisión del Gobierno Regional
de Cusco.

IX. FORMA DE PAGO

La forma de pago será único, previa conformidad

X. DE LA RECEPCIÓN Y ENTREGA DE LOS SERVICIOS

La información será desarrollada en programas de Microsoft Office 2010 o superior,

Word para textos, Excel para hojas de cálculo y Microsoft Project para la
programación. El consultor será el responsable del estudio complementario, y en
cuanto lo considere necesario, podrá ampliarlos o profundizarlos, como
responsable de todos los trabajos y estudios que realice, hasta lograr la
conformidad del área usuaria.

XI. DE LA PENALIDAD

El consultor será sujeto a penalidades por mora en la ejecución de la prestación

objeto del contrato conforme al directiva N° 01-2020 GR CUSCO.

XII. SUPERVISIÓN.

La supervisión de los servicios prestados por la empresa consultora estará a cargo

de la dirección de Supervisión Del Gobierno Regional De Cusco y esta a su vez por
los ingenieros inspector de obra.
