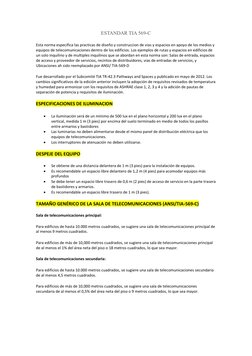

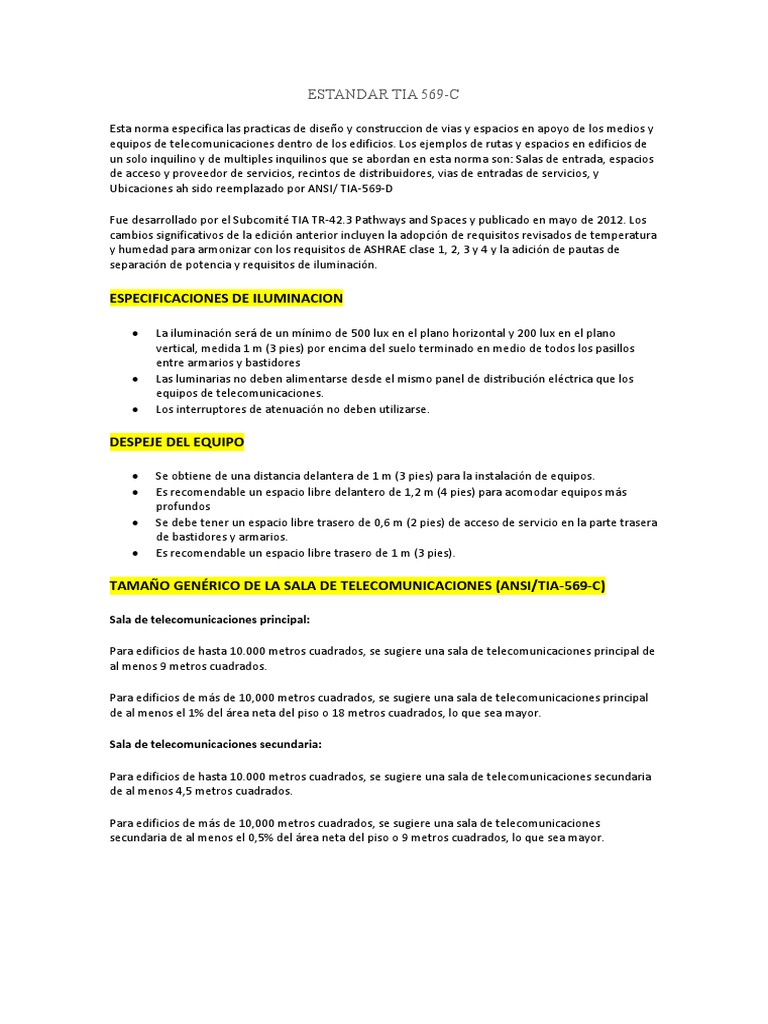

ESTANDAR TIA 569-C

Esta norma especifica las practicas de diseño y construccion de vias y espacios en apoyo de los medios y
equipos de telecomunicaciones dentro de los edificios. Los ejemplos de rutas y espacios en edificios de
un solo inquilino y de multiples inquilinos que se abordan en esta norma son: Salas de entrada, espacios
de acceso y proveedor de servicios, recintos de distribuidores, vias de entradas de servicios, y
Ubicaciones ah sido reemplazado por ANSI/ TIA-569-D

Fue desarrollado por el Subcomité TIA TR-42.3 Pathways and Spaces y publicado en mayo de 2012. Los
cambios significativos de la edición anterior incluyen la adopción de requisitos revisados de temperatura
y humedad para armonizar con los requisitos de ASHRAE clase 1, 2, 3 y 4 y la adición de pautas de
separación de potencia y requisitos de iluminación.

ESPECIFICACIONES DE ILUMINACION

• La iluminación será de un mínimo de 500 lux en el plano horizontal y 200 lux en el plano
vertical, medida 1 m (3 pies) por encima del suelo terminado en medio de todos los pasillos
entre armarios y bastidores
• Las luminarias no deben alimentarse desde el mismo panel de distribución eléctrica que los
equipos de telecomunicaciones.
• Los interruptores de atenuación no deben utilizarse.

DESPEJE DEL EQUIPO

• Se obtiene de una distancia delantera de 1 m (3 pies) para la instalación de equipos.

• Es recomendable un espacio libre delantero de 1,2 m (4 pies) para acomodar equipos más
profundos
• Se debe tener un espacio libre trasero de 0,6 m (2 pies) de acceso de servicio en la parte trasera
de bastidores y armarios.
• Es recomendable un espacio libre trasero de 1 m (3 pies).

TAMAÑO GENÉRICO DE LA SALA DE TELECOMUNICACIONES (ANSI/TIA-569-C)

Sala de telecomunicaciones principal:

Para edificios de hasta 10.000 metros cuadrados, se sugiere una sala de telecomunicaciones principal de
al menos 9 metros cuadrados.

Para edificios de más de 10,000 metros cuadrados, se sugiere una sala de telecomunicaciones principal
de al menos el 1% del área neta del piso o 18 metros cuadrados, lo que sea mayor.

Sala de telecomunicaciones secundaria:

Para edificios de hasta 10.000 metros cuadrados, se sugiere una sala de telecomunicaciones secundaria
de al menos 4,5 metros cuadrados.

Para edificios de más de 10,000 metros cuadrados, se sugiere una sala de telecomunicaciones
secundaria de al menos el 0,5% del área neta del piso o 9 metros cuadrados, lo que sea mayor.
ESPECIFICACIONES DE LA CAJA DE SALIDA (ANSI/TIA-569-C)

El estándar ANSI/TIA-569-C no proporciona especificaciones detalladas sobre cajas de salida específicas.

Sin embargo, el estándar establece directrices generales para la ubicación y el diseño de las cajas de
salida dentro de un edificio comercial. Estas directrices incluyen:

Ubicación de las cajas de salida:

Las cajas de salida deben estar ubicadas cerca de los puntos de acceso del usuario final, como
escritorios, estaciones de trabajo o áreas de trabajo.

Se recomienda que las cajas de salida estén a una distancia máxima de 3 metros de los puntos de
acceso.

Diseño y caracteristicas de las cajas de salida:

Las cajas de salida deben tener una capacidad suficiente para alojar el número y tipo de conectores
necesarios.

Se recomienda que las cajas de salida sean compatibles con conectores modulares estándar, como RJ-45
para cables de red Ethernet.

Las cajas de salida pueden tener opciones para la terminación y gestión de cables, como paneles de
conexión o bloques de terminales.

SEPARACIÓN DEL CABLEADO DE ALIMENTACIÓN PARA CABLEADO EQUILIBRADO DE

PAR TRENZADO (ANSI/TIA-569-C)

Estas recomendaciones tienen como objetivo minimizar las interferencias electromagnéticas y garantizar
el rendimiento adecuado de los sistemas de comunicación. A continuación se presentan algunas:

Separación vertical:

• Se recomienda mantener una separación vertical mínima de 15 cm entre el cableado de

alimentación y el cableado equilibrado de par trenzado.
• Esta separación puede lograrse mediante el uso de rutas de cableado separados, como
conductores o bandejas de cables, para el cableado de alimentación y el cableado equilibrado.

Separación horizontal:

• Se sugiere mantener una separación horizontal mínima de 45 cm entre el cableado de

alimentación y el cableado equilibrado de par trenzado.
• Esta separación se puede lograr manteniendo una distancia adecuada entre las rutas de
cableado de ambos tipos de cables, por ejemplo, mediante el uso de bandejas de cables o
conductos separados.

Cruces perpendiculares:

• Cuando el cableado de alimentación y el cableado de par trenzado deben cruzarse en un punto,

se recomienda hacerlo en ángulo recto (perpendicular) para minimizar la interferencia
electromagnética.
• Además, se sugiere que el cruce se realice a una distancia mínima de 90 cm entre los cables, si
es posible.

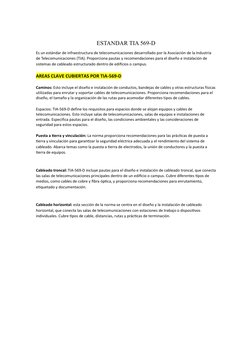

 ESTANDAR TIA 569-D
Es un estándar de infraestructura de telecomunicaciones desarrollado por la Asociación de la Industria
de Telecomunicaciones (TIA). Proporciona pautas y recomendaciones para el diseño e instalación de
sistemas de cableado estructurado dentro de edificios o campus.

AREAS CLAVE CUBIERTAS POR TIA-569-D

Caminos: Esto incluye el diseño e instalación de conductos, bandejas de cables y otras estructuras físicas
utilizadas para enrutar y soportar cables de telecomunicaciones. Proporciona recomendaciones para el
diseño, el tamaño y la organización de las rutas para acomodar diferentes tipos de cables.

Espacios: TIA-569-D define los requisitos para espacios donde se alojan equipos y cables de
telecomunicaciones. Esto incluye salas de telecomunicaciones, salas de equipos e instalaciones de
entrada. Especifica pautas para el diseño, las condiciones ambientales y las consideraciones de
seguridad para estos espacios.

Puesta a tierra y vinculación: La norma proporciona recomendaciones para las prácticas de puesta a
tierra y vinculación para garantizar la seguridad eléctrica adecuada y el rendimiento del sistema de
cableado. Abarca temas como la puesta a tierra de electrodos, la unión de conductores y la puesta a
tierra de equipos.

Cableado troncal: TIA-569-D incluye pautas para el diseño e instalación de cableado troncal, que conecta
las salas de telecomunicaciones principales dentro de un edificio o campus. Cubre diferentes tipos de
medios, como cables de cobre y fibra óptica, y proporciona recomendaciones para enrutamiento,
etiquetado y documentación.

Cableado horizontal: esta sección de la norma se centra en el diseño y la instalación de cableado

horizontal, que conecta las salas de telecomunicaciones con estaciones de trabajo o dispositivos
individuales. Cubre tipos de cable, distancias, rutas y prácticas de terminación.
