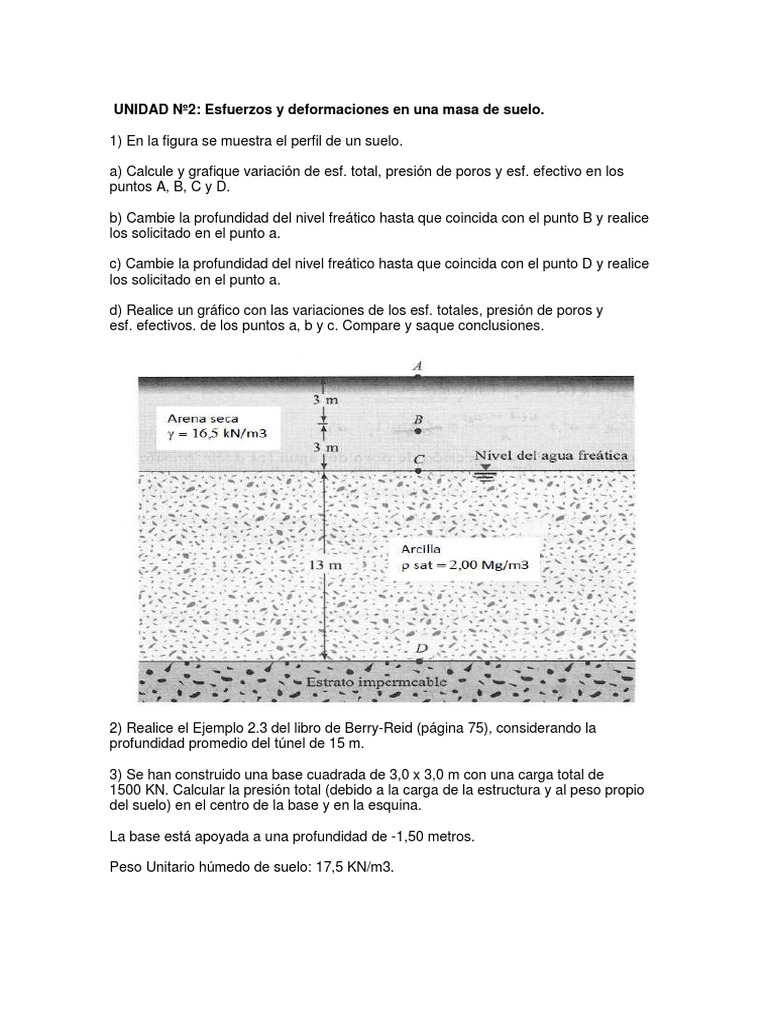

UNIDAD Nº2: Esfuerzos y deformaciones en una masa de suelo.

1) En la figura se muestra el perfil de un suelo.

a) Calcule y grafique variación de esf. total, presión de poros y esf. efectivo en los
puntos A, B, C y D.

b) Cambie la profundidad del nivel freático hasta que coincida con el punto B y realice
los solicitado en el punto a.

c) Cambie la profundidad del nivel freático hasta que coincida con el punto D y realice
los solicitado en el punto a.

d) Realice un gráfico con las variaciones de los esf. totales, presión de poros y
esf. efectivos. de los puntos a, b y c. Compare y saque conclusiones.

2) Realice el Ejemplo 2.3 del libro de Berry-Reid (página 75), considerando la

profundidad promedio del túnel de 15 m.

3) Se han construido una base cuadrada de 3,0 x 3,0 m con una carga total de
1500 KN. Calcular la presión total (debido a la carga de la estructura y al peso propio
del suelo) en el centro de la base y en la esquina.

La base está apoyada a una profundidad de -1,50 metros.

Peso Unitario húmedo de suelo: 17,5 KN/m3.

4) La carga es de 85 kN/m2. Determinar el incremento de esfuerzos verticales, a una
profundidad de 3,5 m. En los puntos A, B y C.

5) Haga un cálculo aproximado del incremento de esfuerzos verticales para la

siguiente situación:

Considere q = 1400 KN, L = 4 m y B = 3 m.

Para z desde 0 m hasta 10 m. Con z = 1,00 m.

6) Área rectangular cargada de 5 m de ancho por 9 m de largo (carga distribuida de

40 kN/m2).

Determinar asentamientos elásticos en el centro y esquina de la base.

a) Para un estrato de arcilla saturado de 10 m de espesor.

b) Para un estrato de arcilla saturado de gran de espesor.

Calcular el asentamiento diferencial.

Módulo de elasticidad 6500 kN/m2. Módulo de Poisson 0,5.
